汽油发动机转速测量

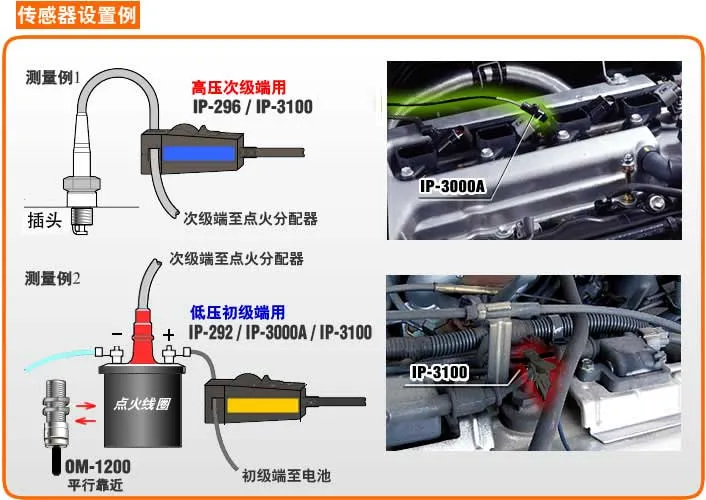

方法1-(1):使用点火脉冲传感器测量转速

点击各产品图像可链接详细说明



IP-292/296 IP-3000 OM-1200/1500 FT-2500 CT-6700 IP-3100 AR-7240B HT-6200 SE-1620 FT-7200




IP-3000A IP-3100



根据发动机与电机的种类,存在不能测量以及测量范围发生变化的可能性。对于没有测量实例的型号种类的发动机与电机,请使用样机进行确认测量。样机请与我司销售部门联系。

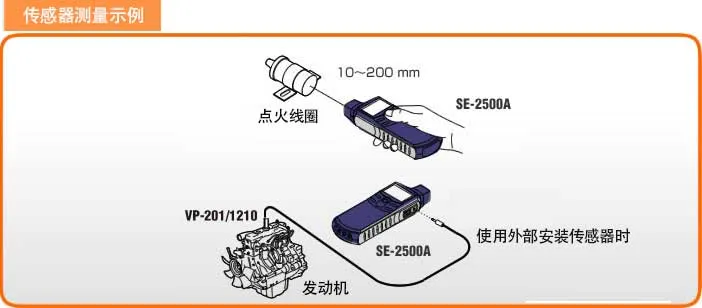

方法1-(2):使用点火脉冲传感器测量转速-非接触式

点击各产品图像可链接详细说明

SE-1400 SE-2500A


SE-1400 SE-2500A


根据发动机与电机的种类,存在不能测量以及测量范围发生变化的可能性。对于没有测量实例的型号种类的发动机与电机,请使用样机进行确认测量。样机请与我司销售部门联系

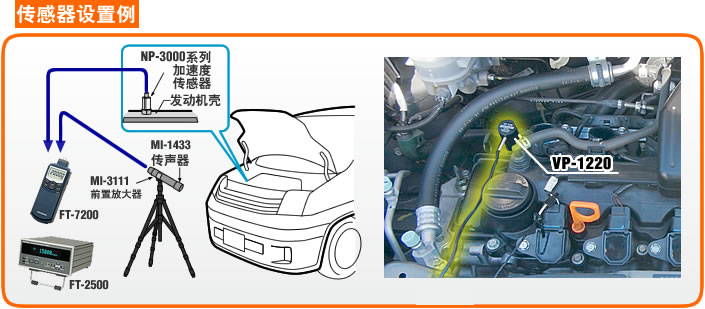

方法2:通过发动机产生的振动或噪声测量转速

点击各产品图像可链接详细说明


FT-7200 CT-6700 HT-6200 AR-7240B SE-1620 FT-2500 VP-202/1220 NP-3000シリーズ MIシリーズ


FT-7200 FT-2500 NP-3000シリーズ MIシリーズ


根据发动机与电机的种类,存在不能测量以及测量范围发生变化的可能性。对于没有测量实例的型号种类的发动机与电机,请使用样机进行确认测量。样机请与我司销售部门联系。




柴汽油发动机转速测量

方法1:通过发动机产生的振动或噪声测量转速

点击各产品图像可链接详细说明



VP-202/1220 NP-3000シリーズ MI系列 HT-6200 SE-1620 FT-7200 FT-2500 CT-6520 AR-7240B


FT-7200 FT-2500 NP-3000系列 MI系列


根据发动机与电机的种类,存在不能测量以及测量范围发生变化的可能性。对于没有测量实例的型号种类的发动机与电机,请使用样机进行确认测量。样机请与我司销售部门联系。

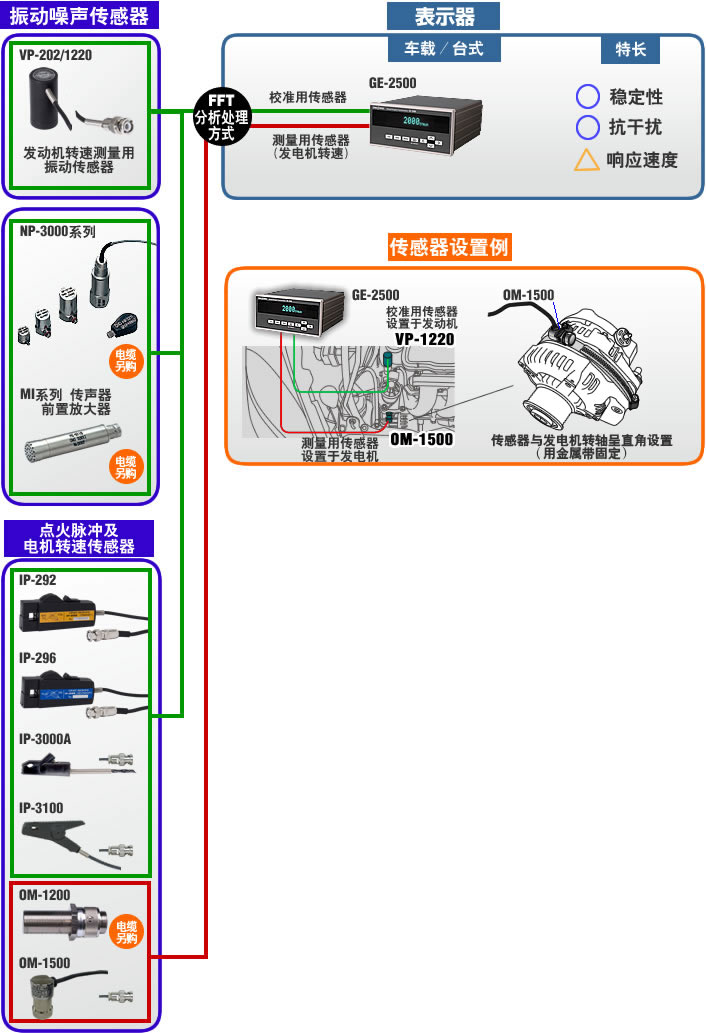

方法2:通过发动机附属发电机的转速测量发动机的转速(需要校准传感器)

VP-202/1220 NP-3000系列 MI系列 IP-3000A OM-1200/1500 GE-2500 OM-1500 OM-1500 IP-3100



点击各产品图像可链接详细说明



根据发动机与电机的种类,存在不能测量以及测量范围发生变化的可能性。对于没有测量实例的型号种类的发动机与电机,请使用样机进行确认测量。样机请与我司销售部门联系。

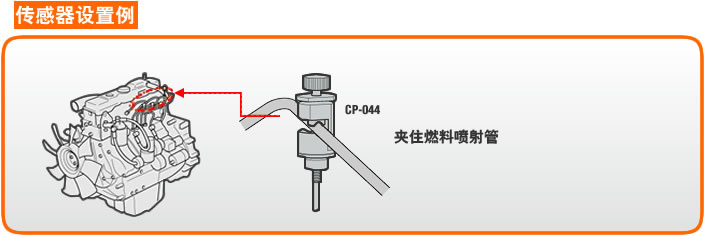

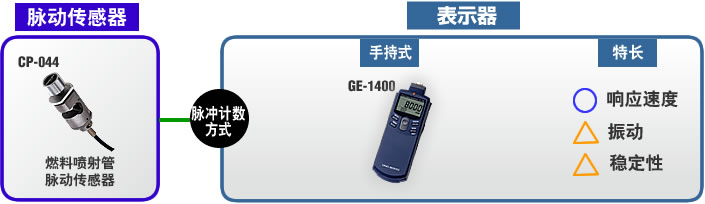

方法3:通过燃料喷射管的脉动测量发动机的转速

点击各产品图像可链接详细说明



GE-1400




根据发动机与电机的种类,存在不能测量以及测量范围发生变化的可能性。对于没有测量实例的型号种类的发动机与电机,请使用样机进行确认测量。样机请与我司销售部门联系。




电动/混合动力车电机转速测量

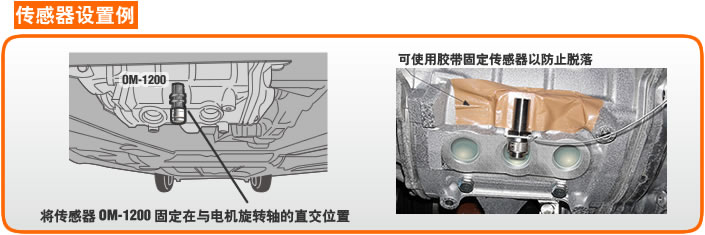

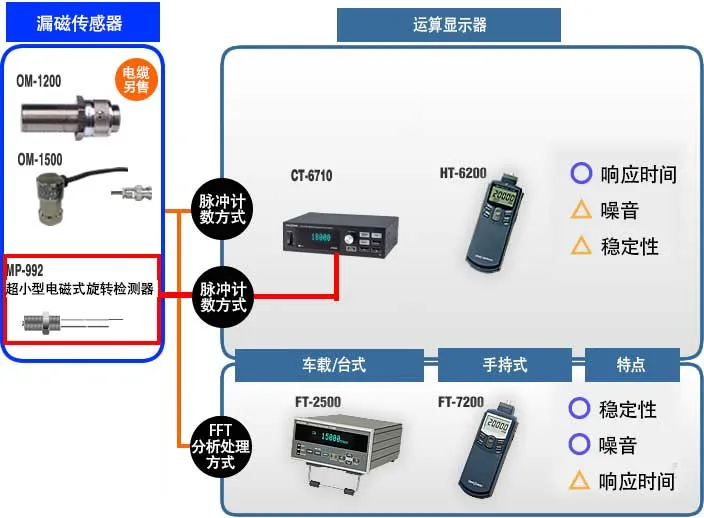

方法1:通过电机的漏磁磁束测量发动机的转速

点击各产品图像可链接详细说明



FT-2500 FT-7200 OM-1200/1500 CT-6700 AR-7240B HT-6200




根据发动机与电机的种类,存在不能测量以及测量范围发生变化的可能性。对于没有测量实例的型号种类的发动机与电机,请使用样机进行确认测量。样机请与我司销售部门联系。



产品一览表

点火脉冲传感器

点火脉冲传感器
IP-292
汽油发动机测量用
详细说明

IP-296
点火脉冲传感器
详细说明
IP-3000A
点火脉冲传感器
详细说明
IP-3100
点火脉冲传感器
OM-1200/1500
点火脉冲/电机转速传感器
详细说明
IP-292 IP-296 IP-3000 IP-3100 OM-1200
测量范围
0~10,000 r/min

测量范围
0~10,000 r/min
可以对应的最粗电缆
max φ5 mm
可以对应的最粗电缆
max φ10 mm
测量范围
根据配套使用的计数表示器有所不同
配套表示器
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200


GE-2500
配套表示器
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
配套表示器
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
配套表示器
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
配套表示器
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
↑ 点击各产品图标可链接详细说明


振动/脉动传感器

振动/脉动传感器
NP-3331B
加速度传感器
详细说明
NP-3000系列
加速度传感器
详细说明
VP-201/1210
汽油/柴油发动机 两用传感器
详细说明
VP-202/1220
汽油/柴油发动机 两用传感器
详细说明
CP-044
柴油发动机 专用传感器
详细说明
NP-3331A NP-3000系列 VP-201/1210 VP-202/1220 CP-044
测量范围
频率范围
5 Hz~4 kHz ±0.5 dB
5 Hz~8 kHz ±3 dB
 标可链接详细说明
测量范围
500~10,000 r/min
测量范围
500~10,000 r/min
测量范围
400~6,000 r/min
可以对应的电缆直径
φ4~φ8 mm
配套表示器
FT-2500/FT-7200
配套表示器
FT-2500/FT-7200
配套表示器
SE-2500A
配套表示器
AR-7240B/CT-6700
SE-1620
FT-2500/FT-7200
GE-2500
配套表示器
GE-1400
↑ 点击各产品图标可链接详细说明
*VP-1210为高灵敏度型,同样VP-1220也为高灵敏度型。请通过实际测试选择合适的型号。


手持式转速计

手持式转速计
SE-1200
汽油发动机用
详细说明
SE-2500A
汽油发动机用
详细说明
GE-1400
柴油发动机用
详细说明
HT-6200
外接传感器型
详细说明
FT-7200
FFT分析处理型
详细说明
SE-1200 SE-2500 SE-1400 HT-6100 FT-7200
测量范围
100~20,000 r/min
测量范围
120~20,000 r/min
测量范围
400~8,000 r/min
测量范围
120~20,000 r/min
测量范围
测量频率量程
250Hz, 500Hz, 2kHz

配套传感器
VP-201/1210
配套传感器
CP-044
配套传感器
IP-292/296
OM-1200/1500
IP-3000A/3100
MP系列
(电磁式)
VP-1220
配套传感器
发动机 VP-202/1220
IP-292/296
OM-1200/1500
IP-3000A/3100
FT-0810
振动 NP-3000系列
VP-202/1220
声音 MI-1433/MI-3111
↑ 点击各产品图标可链接详细说明


计算表示器

计算表示器
SE-1620
车载/台式
详细说明
CT-6700
可高速响应测量,触发调整辅助功能进行触发电平的自动调整
详细说明
AR-7240B
可自动切换测量量程 带转速控制功能
详细说明
FT-2500
高性能转速计 FFT分析处理方式
详细说明
GE-2500
柴油发动机转速计
详细说明
SE-1620 CT-6520 AR-7240 FT-1500 GE-2500
测量范围
0~10,000 r/min
0~20,000 r/min
测量范围
120 to 20,000 (r/min)
0 to 99,999 (r/min)
测量范围
400~10,000 r/min
测量范围
0~999,999 r/min
(0~10,000 Hz)
测量范围
0~20,000 r/min
配套传感器
IP-292/296/3000A/3100
OM-1200/1500
VP-202/2110
配套传感器
IP-292/296/3000A/3100
OM-1200/1500
VP-202/1220
MP-9100/981
LG-9200*
配套传感器
IP-292/296/3000A/3100
OM-1200/1500
VP-202/1220
MP-9100/981
LG-9200
配套传感器
IP-292/296/3000A/3100
OM-1200/1500
VP-202/1220
振动传感器(NP系列)
漏磁传感器(FT-0501)
点烟器型传感器(FT-0801)
电流传感器,
光電式検出器(FT-0701)他
配套传感器
校准用
IP-292/296/3000A/3100
VP-202/1220
振动传感器(NP系列)
点烟器型传感器(FT-0801)
传声器与前置放大器
测量用
OM-1200/1500

转速相关测量仪器 手持式转速计概要
