内置放大器型加速度传感器

NP-3000系列



将机械系统的振动加速度量量化成与振动加速度成比例的电信号的传感器即所谓的加速度传感器。NP-3000系列由质量只有0.4克的超小型传感器、能同时检测XYZ三个振动方向的三轴传感器,以及防水、高灵敏度等17个种类的传感器所组成,可供用户按使用的目的、使用条件及应用方式等不同进行最恰当的选择。 NP-3000系列传感器内藏前置放大器,传感器输入部份构成简单,使用方便。若用户拥有本公司产的FFT等分析仪,就可以直接联接使用。

特长

  • 由于是振动子*2方式的传感器,不需要基准点。
  • 由于体积小,重量轻,能简单地安装在被测对象上,使用起来简单又方便。
  • 动态范围宽,能从微小的加速度测起。
  • 机械强度大,适合测量具有比较大的加速度或具有冲击加速度的场合。
  • 一般共振频率较高,工作频率范围较宽,在很宽的频率范围内可做到无波形失真的测量。
  • 传感器内装有前置放大器,能直接联接*1本公司产的FFT等分析仪进行使用。
*1: 某些旧型号的FFT分析仪不能直接连接使用。
*2: 指由质量(M),弹性系数(K)和阻尼系数(C)等构成的振动子。

简要规格

NP-3000系列内置放大器型加速度传感器

型号
NP-3576N20/3578N20
NP-3560B
NP-3572/3574
NP-550
特点
3轴TEDS功能
超小型3轴
通用型3轴
小型3轴
构造
剪切型
剪切型
剪切型
压缩型
外观
製品写真(NP-3576N10 加速度ピックアップ)製品写真(NP-3578N10 加速度ピックアップ)
製品写真(NP-3560B 加速度検出器)
製品写真(NP-3572/3574 加速度検出器)
製品写真(NP-550 加速度検出器)
灵敏度(±10%)
NP-3576N20: 1mV/(m/s2)
NP-3578N20: 10mV/(m/s2)
1.02mV/(m/s2)±10 %
3572: 1.0mV/(m/s2)±10 %
3574: 10mV/(m/s2)±10 %
1.0 mV/(m/s2)±1 dB
共振频率
35 kHz以上
约55 kHz
约40 kHz
35 kHz(Z轴)
频率范围
0.8 Hz~10 kHz±3 dB(Y、Z轴)
0.8 Hz~8 kHz±3 dB(X轴)
2 Hz~10 kHz±0.5 dB (Y、Z轴)
2 Hz~5 kHz±0.5 dB (X轴)
1 Hz~8 kHz±1 dB
(Z轴)
1 Hz~5 kHz±1 dB (X、Y轴)
5 Hz~2.5 kHz±0.5 dB(Y、Z轴)
5 Hz~4 kHz±0.5 dB(X轴)
1 Hz~ 8kHz±1 dB(Y、Z轴)
1 Hz~5 kHz±1 dB
(X轴)
-
-
5 Hz~10 kHz±3 dB(Z轴)
最大测量加速度
NP-3576N20: 3600 m/s2
NP-3578N20: 360 m/s2
4900 m/s2
NP-3572:4000 m/s2
NP-3574:400 m/s2
1470 m/s2
耐冲击性
30,000(m/s2
98,000(m/s2
30,000(m/s2
4,900(m/s2
使用温度范围
−40~+85 ℃
−54~+121 ℃
−50~+110 ℃*3
−20~+110 ℃
输出阻抗
400 Ω以下
200Ω以下
1 kΩ以下
300 Ω以下
本体噪声
40 μVrms以下
NP-3576N20: 0.04 m/s2 ・rms
NP-3578N20: 0.004 m/s2 ・rms
0.03 m/s2 ・rms[TYP]
40 μVrms以下
NP-3572: 0.04 m/s2 rms以下
NP-3574: 0.004 m/s2 rms以下
20 μVrms以下
0.02 m/s2 ・rms
TEDS规格
IEEE 1451.4-2004
Template ID=25
-
-
-
驱动电源
18 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
18 ~ 30 VDC
2 ~ 20 mA
恒定电流驱动(CCLD)
21 ~ 30 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
15 ~ 25 VDC
0.5 ~ 5 mA*4
恒定电流驱动(CCLD)
重量
约11 g
5.3 g
8.1 g
50 g
接地 / 绝缘
外壳接地
外壳接地
外壳接地
外壳接地
外壳材质
钛合金
钛合金
铝合金
铝合金
外形尺寸
14.2(W)×14.2
(D)×14.2(H)
(不包括突出部位)
10.2(W)×10.2
(D)×10.2(H)
(不包括突出部位)
14.2(W)×14.2
(D)×14.2(H)
(不包括突出部位)
41(W)×41(D)
×31(H)
接插件
DR-4S-4(4针)
4针接插件
DR-4S-4(4针)
袖珍接插件
三个方向抽出
电缆
须另行购买
NP-0222、0232
须另行购买
NP-0252、0262
须另行购买
NP-0222、0232
须另行购买
NP-0120/0130系列
传感器固定方法
粘结或用
M5螺孔
粘结或用
5-40 UNC螺孔
粘结或用
M5螺孔
M5螺孔
附属品(不包括电缆)
M5 螺丝
粘结剂
固定夹(NP-0061)
使用说明书,出厂参数表
5-40 UNC 螺丝
粘结剂
固定底座(NP-0035)
使用说明书,出厂参数表
M5 螺丝
粘结剂
固定夹(NP-0061)
使用说明书,出厂参数表
M5 螺丝
使用说明书,出厂参数表
*4:NP-550、产品序号F468以后的产品驱动电流均为 2 mA。


TEDS = Transducer Electronic Data Sheet

具有TEDS功能的传感器内藏有传感器本身特性参数的芯片,当TEDS传感器与支持本规格的测量系统相连接时,内置于传感器内芯片的各种特性参数会自动地传送到测量系统。测量系统在读取了这些特性参数后,会自动地进行校准。避免了以往设定、手工输入校准值等繁琐过程中的失误,保证了测量的可靠性,又大大地缩短了仪器的设定时间。



CCLD=Constant Current Line Drive

恒定电流前置放大器驱动方式,一般内置放大器的加速度传感器和传声器的前置放大器都采用此类方式驱动工作。



型号
NP-3211
NP-3412・3414
NP-3418
NP-3110
特点
超小型轻量
小型轻量
小型轻量
小型通用
构造
剪切型
剪切型
剪切型
剪切型
外观

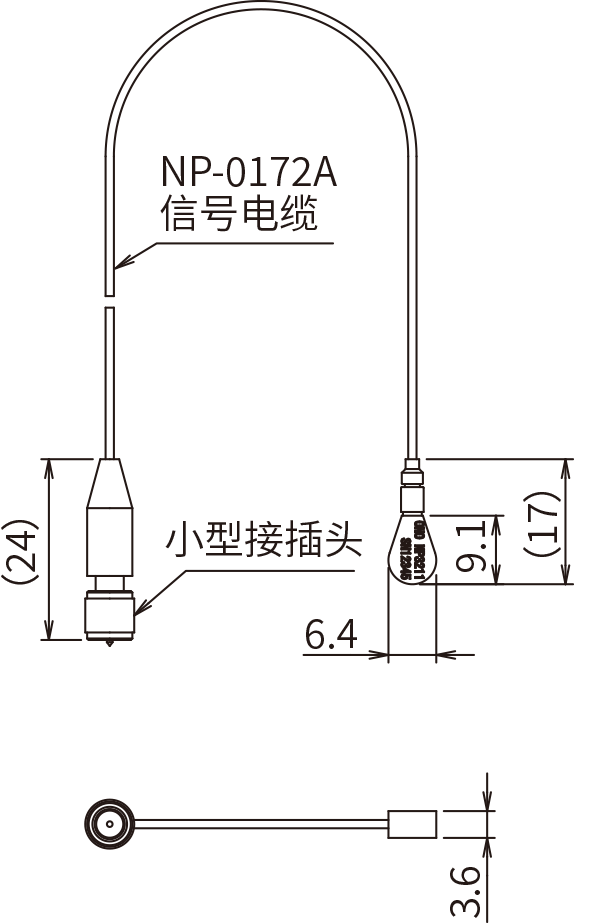

製品写真(NP-3211 加速度検出器)

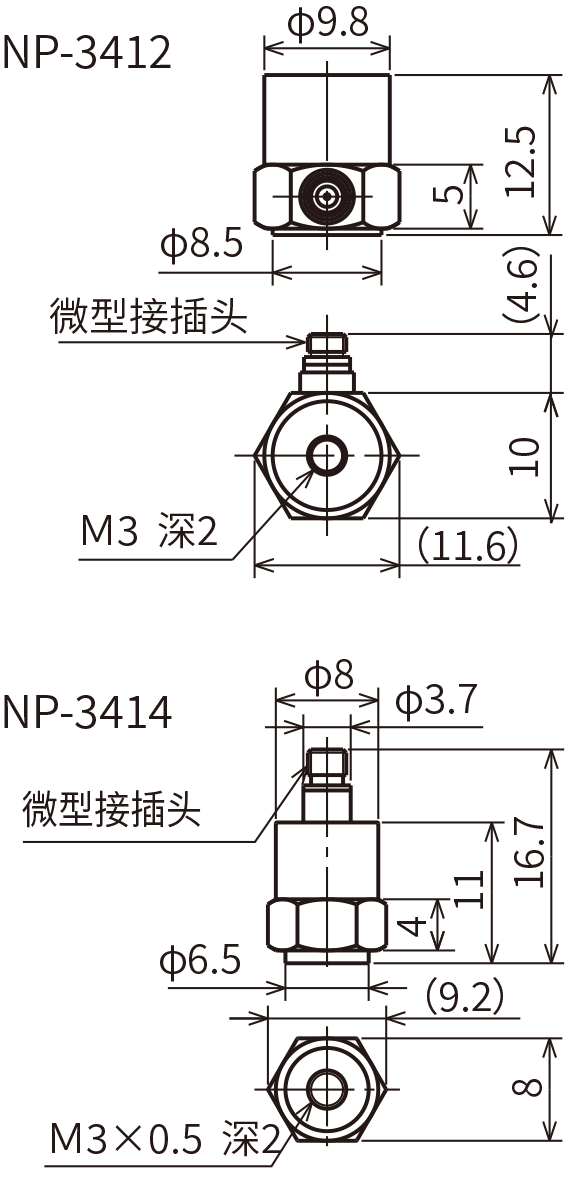

製品写真(NP-3412/3414 加速度検出器)

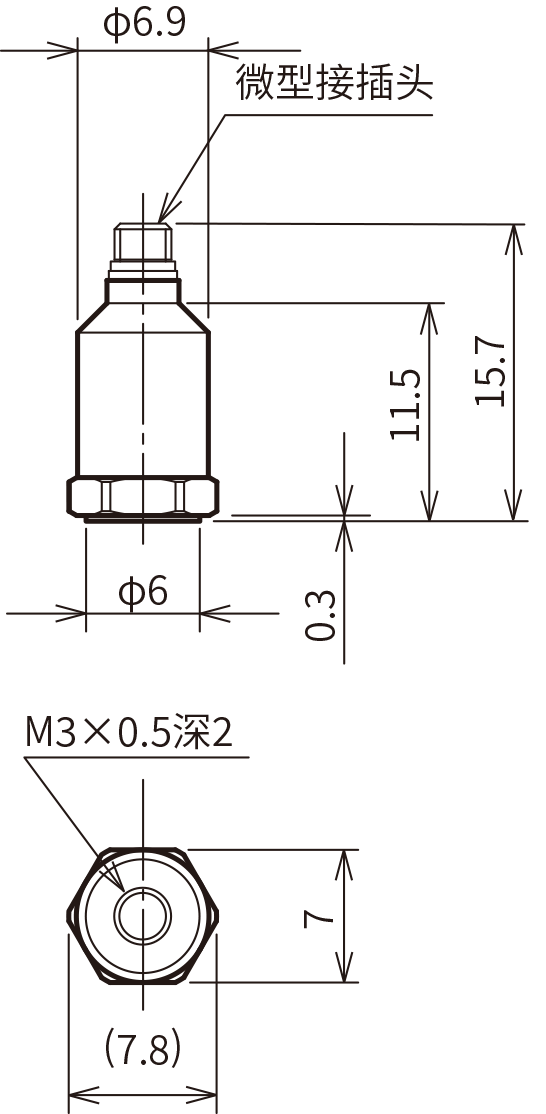

製品写真(NP-3418 加速度検出器)

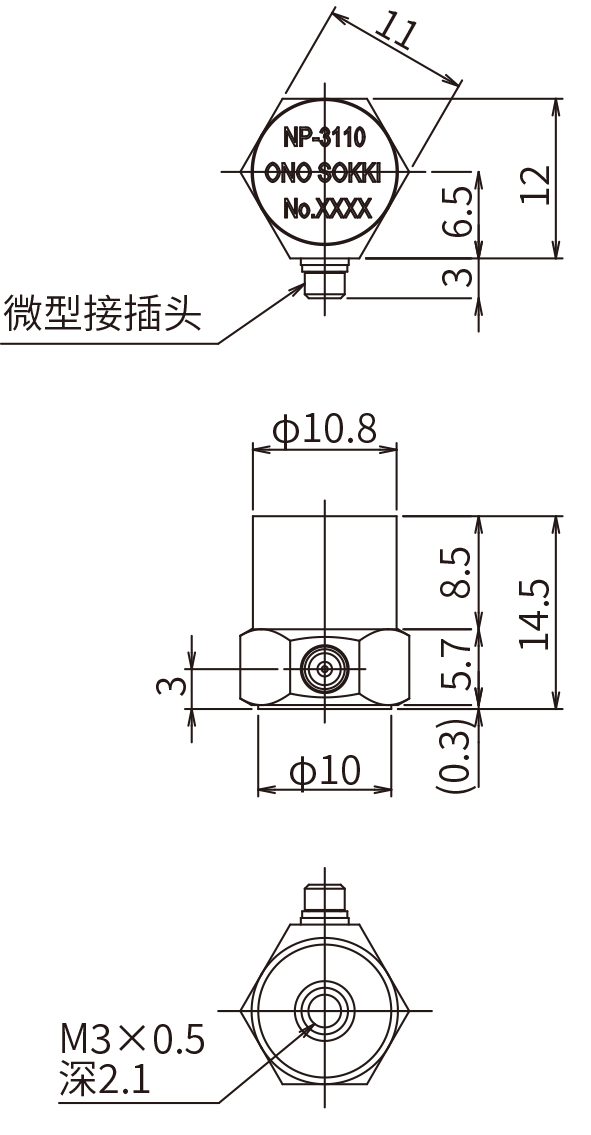

製品写真(NP-3110 加速度検出器)
灵敏度*1
1 mV/(m/s2)±15 %
1.0 mV/(m/s2)± 1dB
1.0 mV/(m/s2)±1 dB
0.5 mV/(m/s2)±1dB
共振频率
约50 kHz
约40 kHz
约40 kHz
约45 kHz
频率范围
1 Hz~10 kHz±5 %
0.7 Hz~13 kHz±10 %
2 Hz~ 8 kHz±0.5 dB
2 Hz~6 kHz±0.5 dB
5 Hz~6 kHz±0.5 dB
0.3 Hz~20 kHz±3 dB
0.8 Hz~16 kHz±3 dB
0.8 Hz~16 kHz±3 dB
5 Hz~15 kHz±3 dB
最大测量加速度
4900 m/s2
2200 m/s2
2200 m/s2
4400 m/s2
耐冲击性
98,000(m/s2
10,000(m/s2
10,000(m/s2
100,000(m/s2
使用温度范围
−54~+125 ℃
−20~+110 ℃
−20~+110 ℃
−20~+110 ℃
输出阻抗
100 Ω以下
100 Ω以下
100 Ω以下
100 Ω以下
本体噪声
20 μVrms
0.02 m/s2 ・rms
20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下
0.04 m/s2 ・rms以下
驱动电源
18 ~ 30 VDC
2 ~ 20 mA
恒定电流驱动(CCLD)
15 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
15 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
12 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
重量
0.5 g
NP-3412:5.5 g
NP-3414:3.5 g
1.9 g
5.4 g
接地 / 绝缘
外壳接地
(阳极氧化绝缘处理)
外壳接地
外壳接地
外壳接地
外壳材质
铝合金
SUS303
钛合金
钛合金
外形尺寸
6.4×11.4×3.6 H
NP-3412:10 Hex×12.5 H
NP-3414:8 Hex×11 H
7 Hex ×11.5 H
11 Hex×14.5 H
接插件
3-56袖珍型接插件
横向抽出
NP-3412:M3微型接插件 横向抽出
NP-3414:M3微型接插件 传感器上部抽出
M3微型接插件
传感器上部抽出
M3微型接插件
横向抽出
电缆
专用附属电缆3 m
(NP-0172A)
须另行购买
(NP-0150系列)
须另行购买
(NP-0150系列)
专用附属电缆3 m
(NP-0150系列)
固定方式
粘结
M3螺孔
M3螺孔
M3螺孔
附属品(不包括电缆)
电缆NP-0172A(3 m)
NP-0021 BNC转换头
粘结剂
取卸工具
使用说明书,出厂参数表
M3 螺丝
使用说明书,出厂参数表
M3 螺丝
使用说明书,出厂参数表
M3 螺丝
专用配套电缆(3m)
使用说明书,出厂参数表

*1:传感器灵敏度指标的±0.5 dB、±1 dB不是指测量的精度误差,而是指各个传感器灵敏度的标准离差(个体之差)。若对各自的灵敏度值进行校正后,任一传感器均能在同样的条件下达到同样精度的测量。1 G≒9.8 m/s2
*2:达到日本国标JIS C 0920保护等级的7级水平。
*3:传感器本身的使用温度范围。若包括电缆,其温度范围应为 -25~+105 ℃。
*4:NP-550、产品序号F468以后的产品驱动电流均为 2 mA。
*5:不包括电缆。



型号
NP-3120
NP-3121
NP-3130
NP-3131
NP-3310
特点
通用
通用、外壳绝缘
高灵敏度
高灵敏度、
外壳绝缘
防水*2
构造
剪切型
剪切型
剪切型
剪切型
剪切型
外观

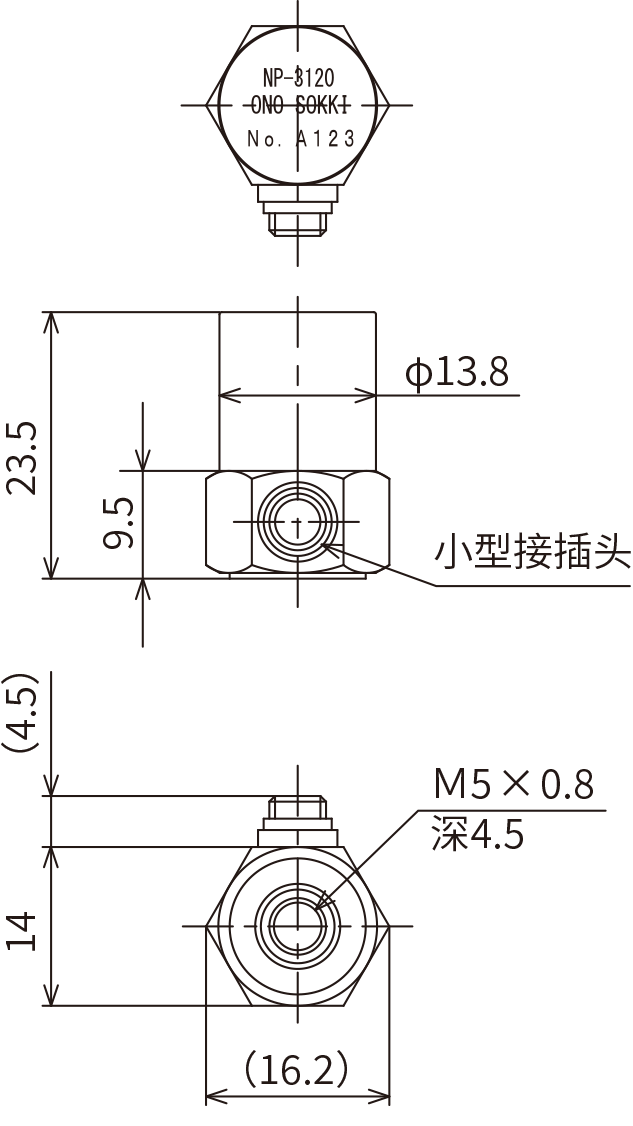

製品写真(NP-3120 加速度検出器)

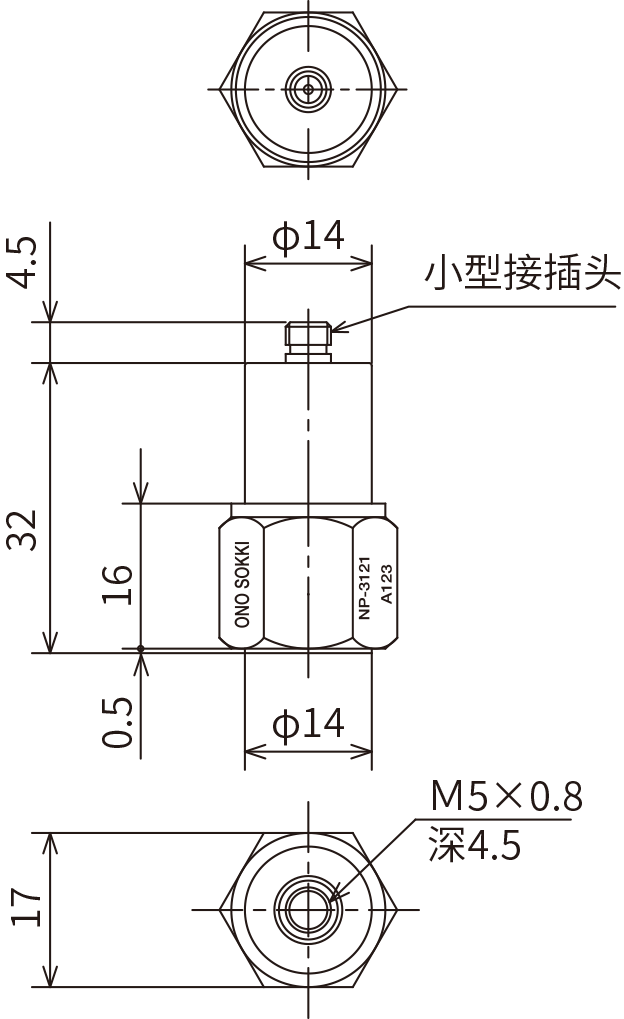

製品写真(NP-3121 加速度検出器)

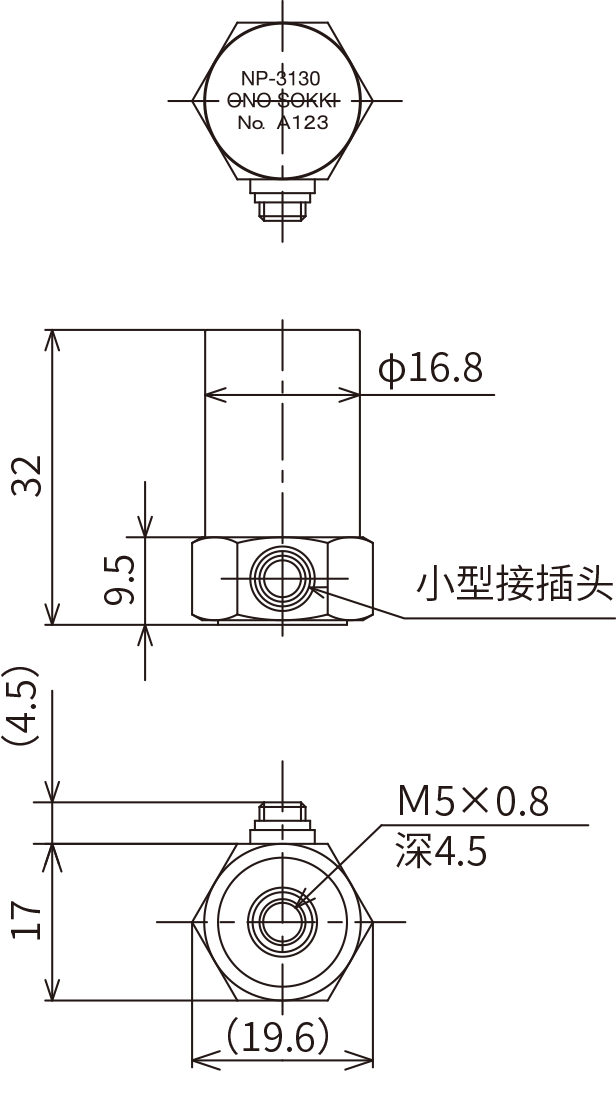

製品写真(NP-3130 加速度検出器)

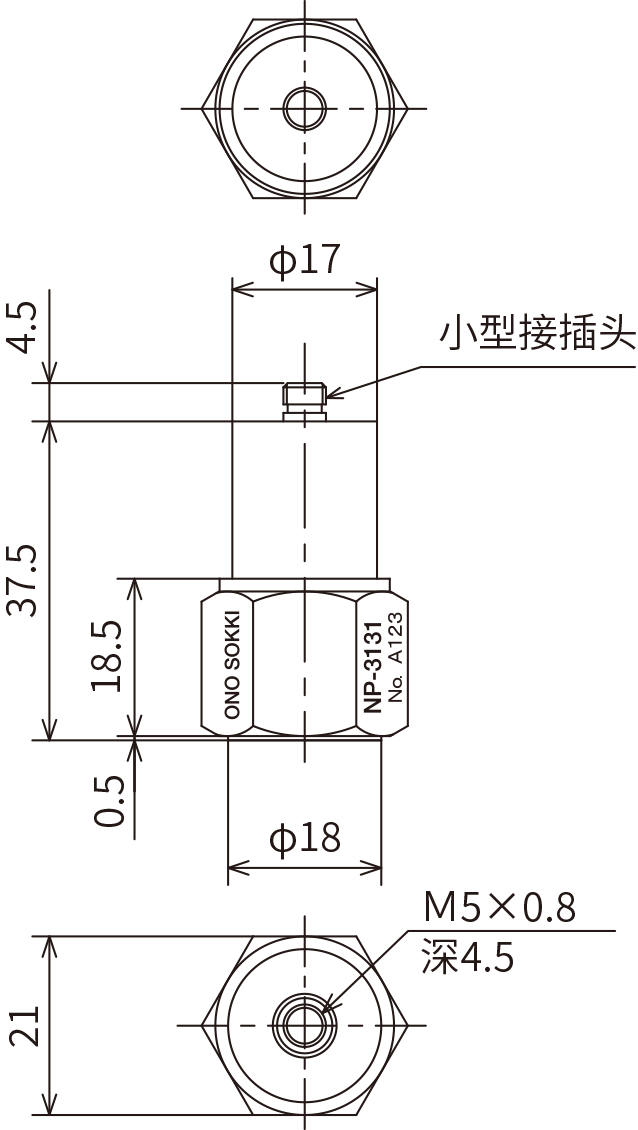

製品写真(NP-3131 加速度検出器)
製品写真(NP-3310 加速度検出器)
灵敏度*1
1.0 mV/(m/s2)±1 dB
1.0 mV/(m/s2)±1 dB
10 mV/(m/s2)±1 dB
10 mV/(m/s2)±1 dB
1.0 mV/(m/s2)±1 dB
共振频率
约50 kHz
约50 kHz
约25 kHz
约25 kHz
约35 kHz
频率范围
5 Hz~5 kHz±0.5 dB
5 Hz~5 kHz±0.5 dB
5 Hz~4 kHz±0.5 dB
5 Hz~4 kHz±0.5 dB
5 Hz~4 kHz±0.5 dB
5 Hz~12 kHz±3 dB
5 Hz~10 kHz±3 dB
5 Hz~10 kHz±3 dB
5 Hz~8 kHz±3 dB
5 Hz~10 kHz±3 dB
最大测量加速度
2,200 m/s2
2,200 m/s2
220 m/s2
220 m/s2
2,200 m/s2
耐冲击性
100,000(m/s2
10,000(m/s2
100,000(m/s2
5,000(m/s2
10,000(m/s2
使用温度范围
−20~+110 ℃
−20~+110 ℃
−20~+110 ℃
−20~+110 ℃
−20~+80 ℃
输出阻抗
100 Ω以下
100 Ω以下
100 Ω以下
100 Ω以下
100Ω以下
本体噪声
20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下0.002 m/s2 ・rms以下
20 μVrms以下
0.002 m/s2 ・rms以下
20 μVrms以下
0.02 m/s2 ・rms以下
驱动电源
15 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
15 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
15 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
15 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
15 ~ 25 VDC
0.5 ~ 5 mA
恒定电流驱动(CCLD)
接地 / 绝缘
外壳接地
设置面绝缘
外壳接地
设置面绝缘
外壳接地
重量
20 g
34 g
46 g
69 g
59 g *5
外壳材质
SUS303
SUS303
SUS303
SUS303
SUS303
外形尺寸
14 Hex×23 H
17 Hex×32 H
17 Hex×32 H
21 Hex×37.5 H
17 Hex×59 H
接插件
袖珍接插件
横向抽出
袖珍接插件
上部抽出
袖珍接插件
横向抽出
袖珍接插件
上部抽出
一端直接抽出,另一端为袖珍接插件
电缆
须另行购买
NP-0120/0130系列
须另行购买
NP-0120/0130系列
须另行购买
NP-0120/0130系列
须另行购买
NP-0120/0130系列
直接抽出(3 m)
固定方式
M5 螺孔
M5 螺孔
M5 螺孔
M5 螺孔
M5 螺孔
附属品(不包括电缆)
M5 螺丝
使用说明书
出厂参数表
M5 螺丝
使用说明书
出厂参数表
M5 螺丝
使用说明书
出厂参数表
M5 螺丝
使用说明书
出厂参数表
M5 螺丝
使用说明书
出厂参数表
*1:传感器灵敏度指标的±0.5 dB、±1 dB不是指测量的精度误差,而是指各个传感器灵敏度的标准离差(个体之差)。若对各自的灵敏度值进行校正后,任一传感器均能在同样的条件下达到同样精度的测量。1 G≒9.8 m/s2
*2:达到日本国标JIS C 0920保护等级的7级水平。
*3:传感器本身的使用温度范围。若包括电缆,其温度范围应为 -25~+105 ℃。
*4:NP-550、产品序号F468以后的产品驱动电流均为 2 mA。
*5:不包括电缆。



型号
NP-3331B
NP-3331N30
特点
符合CE marking*6
TEDS功能,符合CE marking*6
构造
剪切型
剪切型
外观

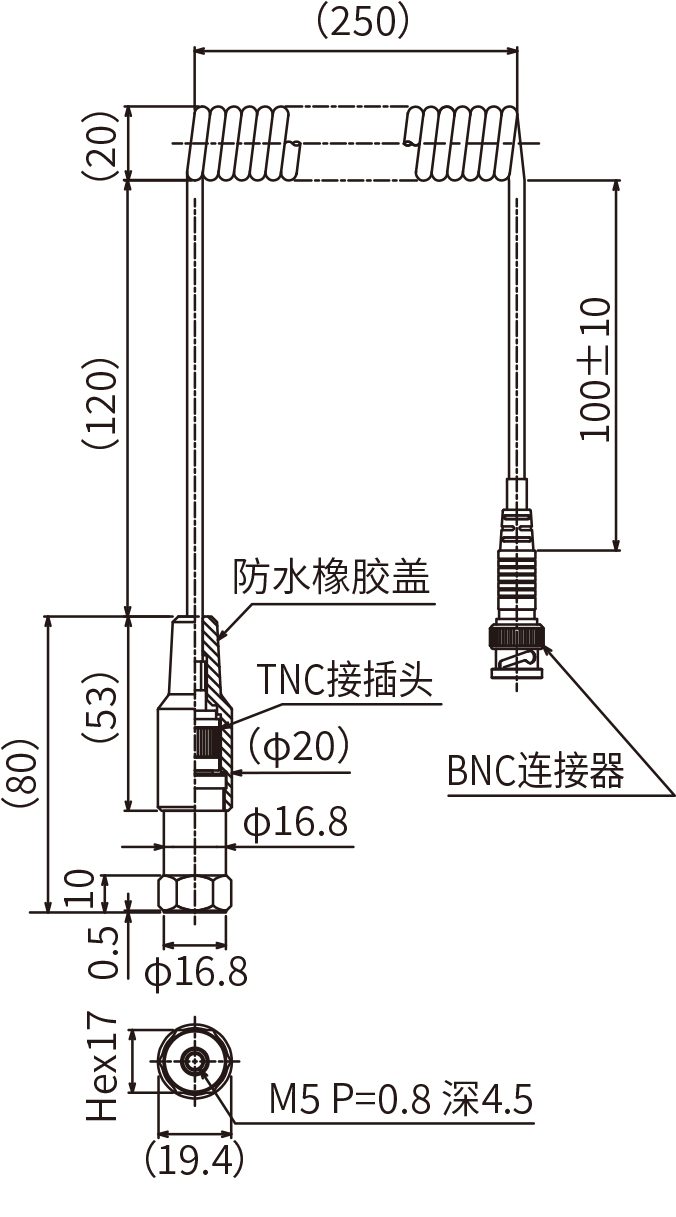

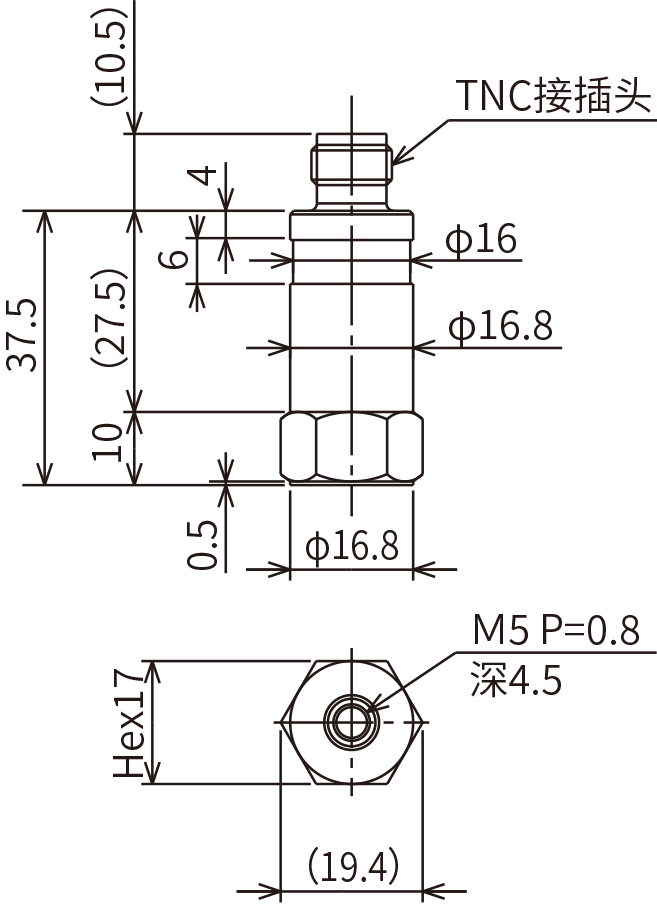

製品写真(NP-3331B 加速度検出器)

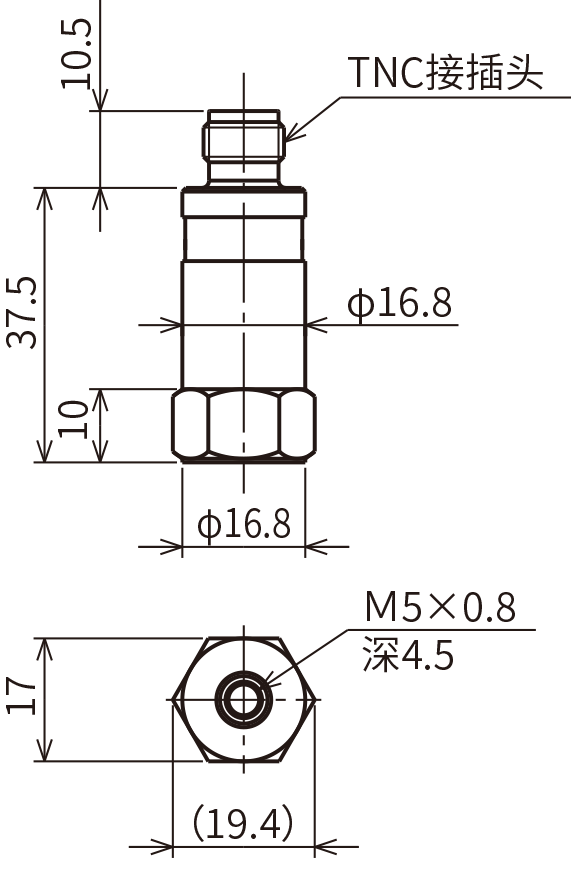

製品写真(NP-3331N20 加速度検出器)
灵敏度*1
5.0 mV/(m/s2)±1 dB
5.0 mV/(m/s2)±10 %
共振频率
约25 kHz
约25 kHz
频率范围
2 Hz~4 kHz±5 %
2 Hz~4 kHz±5 %
2 Hz~10 kHz±3 dB
2 Hz~10 kHz±3 dB
最大测量加速度
700 m/s2
700 m/s2
耐冲击性
10,000(m/s2
10,000(m/s2
使用温度范围
−20~+110 ℃
−20~+85 ℃
输出阻抗
100 Ω以下
300 Ω以下
本体噪声
20 μVrms以下
0.004 m/s2 ・rms以下
20 μVrms以下
0.004 m/s2 ・rms以下
TEDS规格
-
IEEE 1451.4-2004
Template ID=25
驱动电源
15 ~ 25 VDC 0.5 ~ 5 mA
恒定电流驱动(CCLD)
18 ~ 25 VDC 0.5 ~ 5 mA
恒定电流驱动(CCLD)
重量
50 g
约50 g
接地 / 绝缘
外壳绝缘
外壳绝缘
外壳材质
SUS303
SUS303
外形尺寸
17 Hex×37.5 H
17 Hex×37.5 H
接插件
TNC接插件上抽出
TNC接插件上抽出
电缆
须另行购买 NP-0140系列
须另行购买 NP-0140系列
固定方式
M5 螺孔
M5 螺孔
附属品(不包括电缆)
M5 螺丝
使用说明书
出厂参数表
M5 螺丝
使用说明书
出厂参数表
*6:信号电缆 30 m以下时,满足CE规格。
TEDS = Transducer Electronic Data Sheet

具有TEDS功能的传感器内藏有传感器本身特性参数的芯片,当TEDS传感器与支持本规格的测量系统相连接时,内置于传感器内芯片的各种特性参数会自动地传送到测量系统。测量系统在读取了这些特性参数后,会自动地进行校准。避免了以往设定、手工输入校准值等繁琐过程中的失误,保证了测量的可靠性,又大大地缩短了仪器的设定时间。



CCLD=Constant Current Line Drive

恒定电流前置放大器驱动方式,一般内置放大器的加速度传感器和传声器的前置放大器都采用此类方式驱动工作。



●为了提高性能,可能不经预告而变更外形及规格,请谅解。
