振动比较器

VC-2200/3200





※ 图片为VC-2200 / 3200本机与加速度传感器NP-3331N20,电缆NP-0143,磁座NP-010。

加速度传感器NP-3331N20,电缆NP-0143,磁座NP-010等为选配件。



振动比较器VC-2200/3200是同级第一代采用DSP (数字信号处理器)的VC系列的后继机型。 同时对应TEDS等新功能,可以缩短设置时间并防止产生失误。



VC系列同时检测从加速度传感器传来的复数个频带的振动参数,并进行比较判别。测量数据还可以通过电脑进行管理,相当于2台振动检测器集成为1台,同时还具备测量仪的功能。



VC-2200可对应2个频带,VC-3200可对应3个频带。

显示器上不仅有振动级别的读数显示,还增加了棒状图显;接上耳机或听筒,还能用声音对振动信号加以确认,满足了用户对实际的异常振动能“检得出、看得见、听得到”的要求。 为方便顾客应用,配有控制输入接口,使用户能利用可编程控制器输出一组时间闸门信号对本比较器进行控制,以抽出异常振动信号的特征现象进行比较。整个产品外观设计紧凑为DIN尺寸(96 mm × 96 mm)。



非常适合对各种工业领域里的生产设备进行维护保养及日常监视,以较低的成本精确地实现设备监测的无人化和自动化。



VC-3200比较VC-2200可设定的滤波器频率档位更多,测量模式也多。在需要精密设定频率范围的测量检查时,可发挥其效力。



特长

新功能

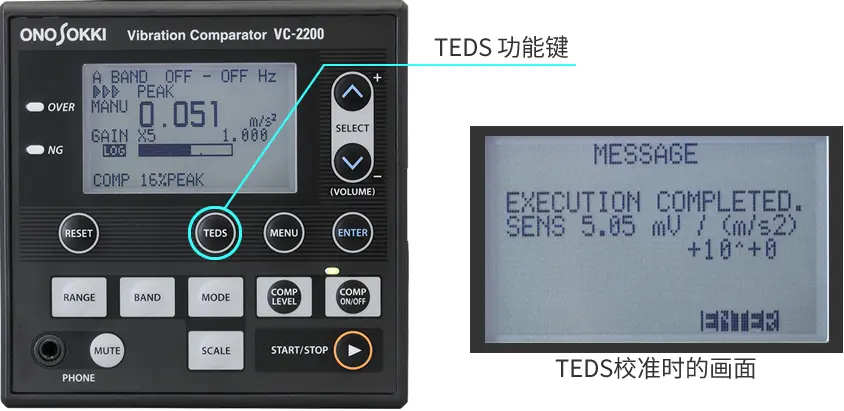

1.TED功能(※支持带有TEDS功能的加速度传感器)VC-2200/3200

不需要进行传感器的灵敏度设定,可以缩短设置时间并防止产生失误。





2.对数尺标电平棒图形表示 VC-2200/3200

提高微小振幅状态的电平分辨性能





3.耳机输出音量静音功能 VC-2200/3200

保护听觉器官不受安装传感器时产生的冲击噪声的不良影响。



4.测量/判定条件的一齐设定 VC-2200

通过一个指令,可完成测量/判定条件的个别设定或全部设定。

※VC-3200可以设定5组判定条件,并保存在条件存储器内。



5.功率平均测量/判定功能 VC-3200

可以通过进行功率平均的测量结果进行判定。





6.支持ISO 2954:2012的滤波处理功能 VC-3200

可以用于转动以及往复式运动机械的振动测量分析。



继承前机型VC-2100 / 3100的功能

  • 带模拟输出

按所设定的频带可同时输出 AC 和DC 模拟信号,供用户直接连接FFT 分析仪等分析装置或记录仪进行分析记录。



  • 数字显示功能

数码显示所测的振动数据,同时还可用棒状图显示振动的状态,完全可取代传统的指针式振级仪。



  • 能同时判定两个频带(VC-3200为3个频带)

标准配置有两个频带,每个频带都可对标准的设定值进行有效值或峰值的判别。配合各种功能,使得复杂的振动现象也能比较容易地进行判别。



  • 紧凑的外形设计DIN 96 × 96

外形设计上便于在控制柜内安装,一台仪器含有 2 台以上的功能。



  • 比较器延迟时间的设定

用延迟时间的方法来区别误操作和正常的振动现象。通常误操作对传感器的撞击是短暂的瞬间的信号,而正常测量的信号是通常是连续的,并将持续一段时间,利用延迟时间可避免人为失误引起的比较器误动作。



  • 比较器的输入闸门信号

用于生产线上产品OK/NG的自动判别,控制测量的时机,振动现象满足测试要求时进行测量和判断。



  • 可接耳机监听振动信号

使用一般耳机或听筒,可以用听声的方法对振动现象进行确认,也可以作为听诊棒使用。由于输出是按所设定的频带而来的,所以可以按频带对振动现象进行确认。



  • 数据存储功能(VC-3200)

通过内部存储器,保存设定条件以及数据。在电源关闭时,可保存设定条件数据,当电源开通时,可立刻进行测量使用。同时,数据存储器可以记录保存测量结果数据。



应用事例

通过振动进行产品检查



通过振动进行轴承的成品检查


在轴承的转动状态下进行振动判定。通过设定频段的振动值,可以确认轴承存在的缺陷如损伤,异物混入,不平衡等。可以使用加速度传感器以及其他传感器,如使用速度传感器,需要将VC-2200/3200的输入端设置为外部信号输入模式。




应用行业

·家电(洗衣机,空调等)
·汽车配件(电动座椅,电动后视镜等)
·电机,齿轮,轴承等


设备监控

生产设备的轴承,齿轮的异常状态的自动监测



传统的设备检查维护,一般为定期对轴承部位的振动进行测量,通过测量数据的变化情况,确定部件的交换时期,保证设备运转正常,需要很多人力与时间,同时由于突发的异常情况可造成设备损坏或造成事故。使用VC-2200/3200可对设备进行时常监测,可节省人力,并防止设备损坏。由于检测频段可调节设定,可以进行与传统检测相当的时常监测。




应用行业

· 冶金设备
· 化工设备
· 生产线等的设备管理

检测机械的异常振动


机械加工设备的主轴的振动异常监测



机床的加工轴的偏动对加工精度有很大影响。通常加工轴的偏动需要使用位移计进行测量,由于测试环境,使用条件,以及成本等原因,采用位移计比较困难。利用VC-2200/3200可以检测出加工轴的异常振动,并可在各种环境下进行长时间监测。轴的偏动如果偏大时,轴的振动也将增大,由此通过监测轴的振动量,即可检测出加工轴的偏动异常。




应用行业

· 加工机床
· 耐久试验装置监测


工具的损伤与磨损检测

自动加工机床的加工刀具的损耗检测



自动化数控机床,在进行加工时,通常能够自动进行加工,如果在加工时,加工刀具或钻头发生损伤时,即会产生不合格产品,造成损失与浪费。使用VC-2200/3200可以监测加工刀具或钻头的振动状况,一旦振动超出正常范围,即可停止加工,避免产生不合格产品。同时在进行加工时振动本身对加工精度也有影响,通过对振动的监测,对保证加工精度也可发挥重要的作用。





应用行业

· 机械加工
· 机械制造
· 机床监测
· 砂轮的动平衡监测

简要规格

输入部分

输入通道数 1
输入信号

可选择由加速度传感器经内藏式前置放大器输入,或从外部输入电压信号

*加速度传感器前置放大器的电源:(恒流源) 4 mA DC 24 V
  对应传感器NP-3331B,NP-3331N20(TEDS型),NP-3331N30(TEDS型)
*希望使用上述以外的加速度传感器时,请与我司进行确认。
*外部信号: 输入电压 ±5 V 输入阻抗:大于100 kΩ
*输入信号接插件: C02 (BNC)

断线检测功能(VC-3200) 使用CCLD功能时进行传感器的断线检测
集电极开路输出(正逻辑)*与信号过超共用(选择可能)
传感器灵敏度设定 1.00 × 10-2 ~ 9.99 × 102 mV/(m/s2) 数字输入
单位设定

m/s2 或 EU

输入量程 0.1 ~ 50,000 m/s2 (根据传感器的灵敏度设定范围可变)
(如:采用灵敏度为5 mV/(m/s2)的传感器时,为2.000~1000 m/s2)
频率特性

3 Hz ~ 15 kHz ±0.5 dB
1.5 Hz ~ 20 kHz ±3 dB
(基准值160 Hz)

输入端噪声 小于30 μVrms (3 Hz ~ 20 kHz)
动态量程 AC :1.5 Hz ~ 20 kHz帯域
直通全带域 / AC:
80 dB 以上(输入电压量程×1,×2,×5)
70 dB 以上(输入电压量程×10,×20,×50,×100,×200,×500)
直通全带域:1.5 Hz ~ 40 kHz
AC:1.5 Hz ~ 20 kHz
TEDS功能 注) 对应IEEE 1451.4的(TEDS) (Ver 1.0以上)规格传感器

※使用非绝缘型传感器时有可能受到接地噪声的干扰,请使用绝缘座。同时连接电缆请不要缠绕在一起

注)使用其它公司的可对应TEDS功能的传感器时,根据传感器内部TEDS芯片的不同,有可能不能读取相应TEDS信息。

1.选择采用其它公司的可对应TEDS功能的传感器时,请与TEDS功能传感器的制造商或代理商确认适用范围。

2.如已有TEDS功能的传感器并希望与我司测试仪器配套使用时,希望在我司测试仪器样机上进行动作确认。(请与我司的销售部门联系)




外部输入控制信号

功能 按键锁定,予清,闸门信号输入
输入信号电压 HI电平:+4.2 V~+5.0 V  LOW电平:0~+0.8 V (也可以无电压接点输入)
无电压输入 开路电压: 5 V
短路电流: 0.5 mA
接点阻抗:50 Ω以下
RS-232C接口 标准配置
传送速率:9600 bps
接口形式:DIN 8针圆形
通信电缆:AX-5022

分析部

  VC-2200 VC-3200 选配
VC-0321
低频带滤波器
VC-0322
中频带滤波器
VC-0323
高频带滤波器
可设置频带数 2 3 - - -
频带滤波器 HPF:
(高通滤波器)
OFF
100 Hz
300 Hz
500 Hz
1 kHz
3 kHz
5 kHz
10 kHz
OFF
50 Hz
100 Hz
200 Hz
300 Hz
500 Hz
1 kHz
2 kHz
3 kHz
5 kHz
10 kHz
30 Hz
40 Hz
60 Hz
70 Hz
80 Hz
90 Hz
400 Hz
600 Hz
700 Hz
800 Hz
900 Hz
4 kHz
6 kHz
7 kHz
8 kHz
9 kHz
LPF:
(低通滤波器)
OFF
100 Hz
300 Hz
500 Hz
1 kHz
3 kHz
5 kHz
10 kHz



特性:
-48dB/oct ,截止频率fc 点处 -3 dB ± 1dB
OFF
50 Hz
100 Hz
200 Hz
300 Hz
500 Hz
1 kHz
2 kHz
3 kHz
5 kHz
10 kHz
特性:
-48dB/oct ,截止频率fc 点处 -3 dB ± 1dB
30 Hz
40 Hz
60 Hz
70 Hz
80 Hz
90 Hz





特性:
-48dB/oct ,截止频率fc 点处 -3 dB ± 1dB
400 Hz
600 Hz
700 Hz
800 Hz
900 Hz






特性:
-48dB/oct ,截止频率fc 点处 -3 dB ± 1dB
4 kHz
6 kHz
7 kHz
8 kHz
9 kHz






特性:
-48dB/oct ,截止频率fc 点处 -3 dB ± 1dB
模拟滤波器 LOW cut:
(高通滤波器)
10 Hz, 截止频率fc 点处 -3dB±1dB -18dB/oct 3 Hz,10 Hz※, 截止频率fc 点处 -3dB±1dB -18dB/oct - - -
HI cut:
(低通滤波器)
1 kHz,10 kHz, 截止频率fc 点处 -3dB±1dB -18dB/oct 1 kHz
-3 dB±1 dB -18 dB/oct
- - -

※ VC-3200的高通10 Hz与低通1 kHz滤波功能满足ISO 2954-2012

注) fc:截止频率



运算部

  VC-2200 VC-3200
测量模式 比较量 •有效值
•峰值
•最大值保持
•峰值保持
•有效值
•峰值
•峰值 / 最大有效值
(PEAK / rms)
•最大值保持
•峰值保持
•(峰值 / 最大有效值)
系数保持 功率平均
有效值:rms 有效值
时间常数:
・125 ms (FAST)
・250 ms (MID)
・  1 s  (SLOW)
可以选择


有效值
时间常数:
・  8 ms
・ 16 ms
・ 32 ms
・ 63 ms
・125 ms(FAST)
・250 ms(MID)
・500 ms
・  1 s (SLOW)
可以选择
峰值:PEAK 时间波形的绝对值的峰值
(峰值/最大有效值)系数:PRF 峰值 / 最大有效值
MAXホールド
:MAX Hold
実効値の最大値をホールド
最大值保持:MAX Hold 有效值的最大值保持
(峰值 / 最大有效值)
系数保持:PRF Hold
(峰值 / 最大有效值)系数的最大值保持
功率平均:PAVG √(1/T×∫<sup>T</sup><sub>0</sub>瞬時値<sup>2</sup>dt
平均时间:
OFF
100 ms
200 ms
300 ms
500 ms
1 s
2 s
3 s
5 s
10 s
20 s
可以选择
※功率平均使用时,不能使用其他的测量模式
其他平均功能
区间最大值:TAVG
500 ms间的最大值,平均次数:OFF/4/8/16/32/64 可选择设定


输出部

模拟输出 直通全带域输出, AC交流输出,DC直流输出 同时输出(AC/DC:各频带可选择)
输出阻抗: 约50 Ω
直通全带域
频率范围 :
最大额定输出 ±5 V
3 Hz ~ 15 kHz ± 0.5 dB、
1.5 Hz ~ 40 kHz ± 3 dB
AC交流输出:
最大额定输出 :
频率范围:
选择频带切换输出
±5 V
3 Hz ~ 15 kHz ± 0.5 dB、
1.5 Hz ~ 20 kHz ± 3 dB
DC直流输出 :
最大额定输出 :
选择频带切换输出 ( rms 输出)
0 ~ 5 V

不支持电流输出功能(VC-2100的选配功能)

耳机输出 每个频带的 AC 交流输出

*消耗功率: 大于15 mW,额定阻抗为24 Ω时
*连接插座:对应于φ3.5(双通道微型插头)

校正信号输出 由AC out 输出一个160Hz,1V0-p ± 3% 的标准信号
过超输出 输入信号超出量程,或 A/D 溢出时输出
开路集电极输出 (负逻辑)



*电压:小于DC 30 V
*灌电流:小于 25 mA



比较结果输出

功能
VC-2200 各个频带可独立判断,每个频带均可选择有效值或峰值进行判断
VC-3200 各个频带可独立判断,每个频带均可选择有效值,峰值,峰值最大有效值进行判断
全频带共通判断(功率平均值判断)
比较数值设定 最小设定刻度:满量程的 1 %
输出 当测量值大于设定值,或小于设定值时输出
VC-2200 开路集电极输出 (正负逻辑同时输出)
VC-3200 开路集电极输出 (正负逻辑选择输出)

*电压:小于 DC 30 V
*灌电流:小于 25 mA

动作响应时间 小于100 ms
延迟时间 可选择0、0.5、1、1.5、2、3、4、5、6、7、8、9、10、15、20秒


显示

显示器 带背光照明的液晶显示器
测量数值显示:4位数字
显示更新间隔时间:0.5秒
棒状图显示 (棒表示更新间隔时间0.1秒,线性或对数尺标)
比较电平显示
OVER过超表示 当输入信号过超过设定的量程,或 A/D 变换溢出时红色指示器点亮
NG 状态表示 比较判断输出 NG 时红色指示器点亮
比较器ON/OFF显示 启动比较功能时,绿色指示器点亮


其他

设置条件保存 电源关机(OFF)设定值自动保存
接线端子台 M3.5 的开放接线端(附带螺丝)


一般

电源 DC 24 V(±10 %)
工作电流 小于200 mA ( 25℃时)
使用温度范围 0 ~ +50 ℃
保存温度范围 −5 ~ +55 ℃
保存温度范围 小于85% RH (不结露)
外形尺寸 DIN 96 × 96 × 112 mm (不包括突出部)
材质 94V0 PBT(聚对苯二甲酸丁二酯)
重量 约 500 g
选配件 VC-2200 / 3200 用
 ・VC-0423积分功能

VC-3200 用
 ・VC-0321低频带滤波器
 ・VC-0322中频带滤波器
 ・VC-0323高频带滤波器



●为了提高性能,可能不经预告而变更外形及规格,请谅解。
