声学振动解析系统
O-Solution DS-5000
并能当场进行详细分析，达到快速解决问题的目的。
O-Solution DS-5000是本公司在倾听了许多业界客户的声音之后，运用积累了40多年经验的数字信号处理技术以[无论何时何地，简单操作]为概念推出的声学振动解析系统。
可以高精度地进行测试与解析。
软件

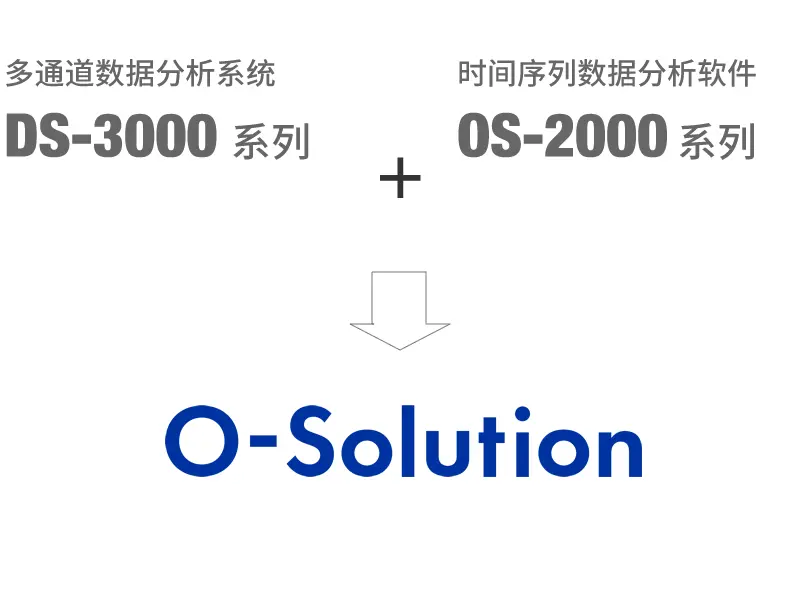

将多通道数据分析软件DS-3000系列与时间序列数据分析软件OS-2000系列统一为O-Solution。
O-Solution拥有能与DS-5000连接后进行使用的测试模式与对采集好的数据进行编辑并进行详细分析的解析模式。只需鼠标轻轻一点即能完成模式间的切换。
硬件

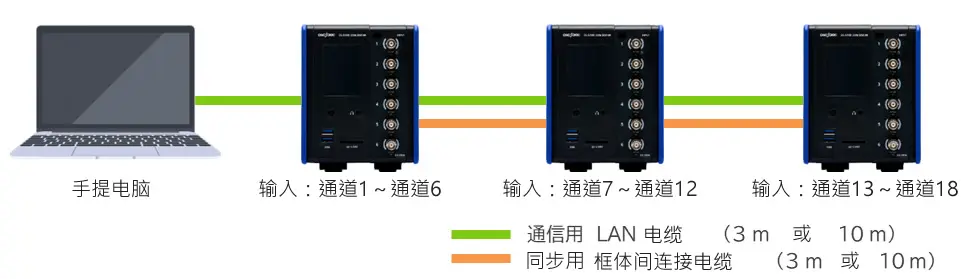

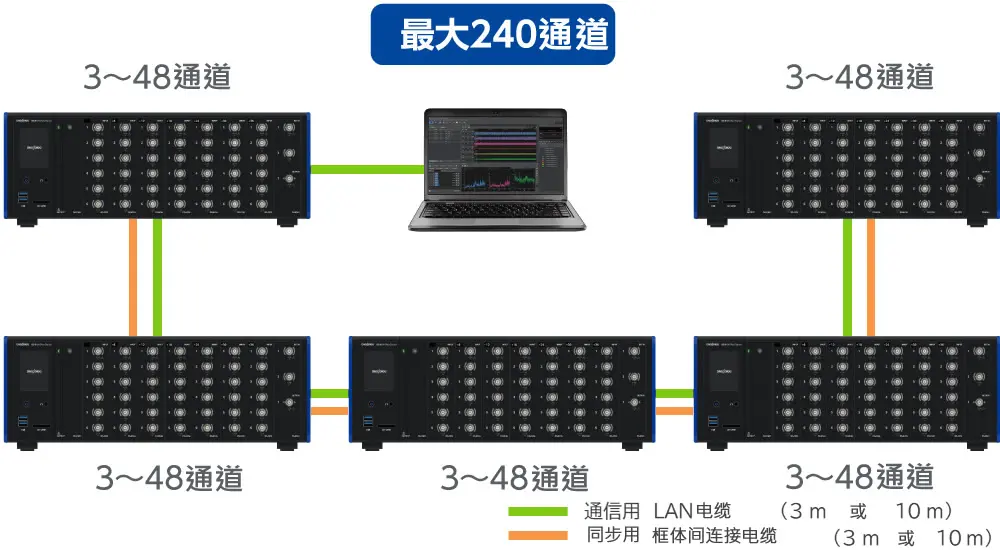

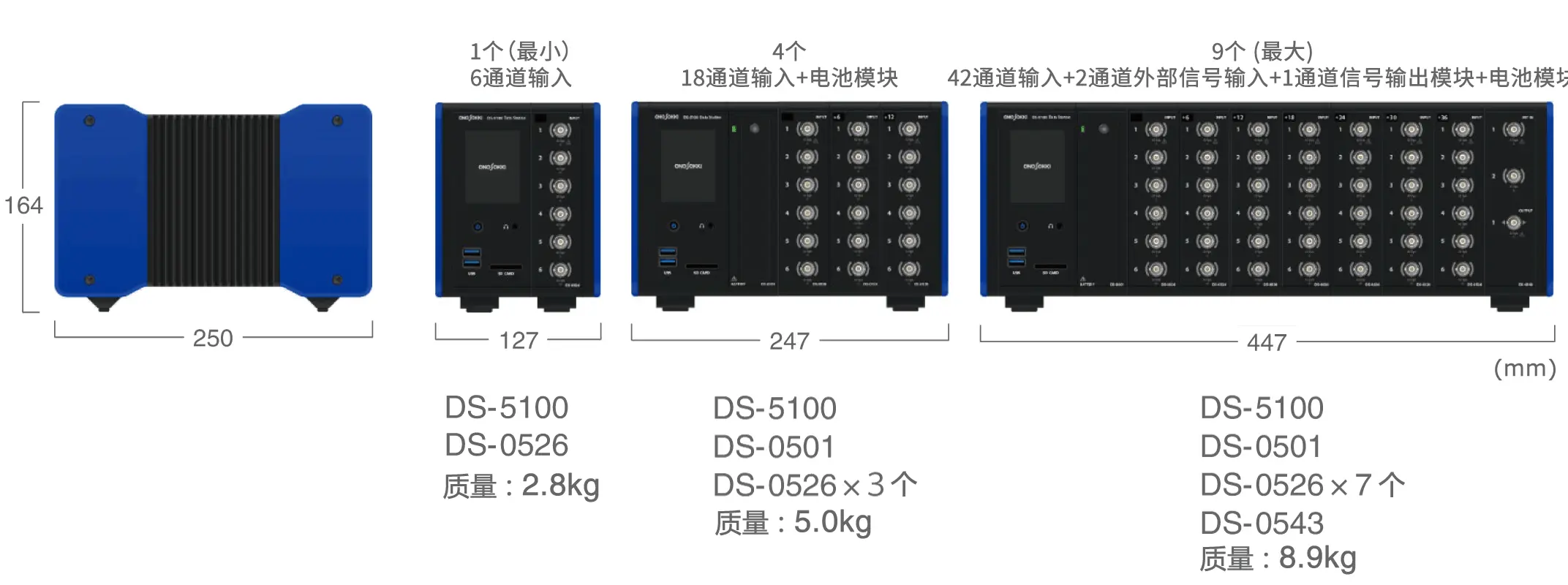

与上一代的DS-3000相比，DS-5000的机型更为的小巧，并且能够对应多通道测量的需求（最多可达到240通道）。
DS-5000全通道由于采用了绝缘隔离功能故不易受外部干扰的影响。
将软件的测试模式与解析模式整合在一起
O-Solution软件有「测试模式」和「解析模式」两个板块，由于用一个点击就可以实现两个模式之间的互为切换，
便于用户很自然顺畅地进行试验测试操作界面与数据采集后的解析界面之间的切换，
两个模式的条件设置可互为通用，避免了许多设置上的重复步骤，使误操作大为减少。
丰富多彩的应用软件
基本的数据处理功能都可在软件平台上运行;
可以根据用途作为主要选项组合配置;
利用外部控制功能可实现设备之间的连接与程控;
利用免费浏览器软件O-Solution Lite ，任何人在任何地方都可以对测试数据进行检验。
点击产品型号了解更多详情

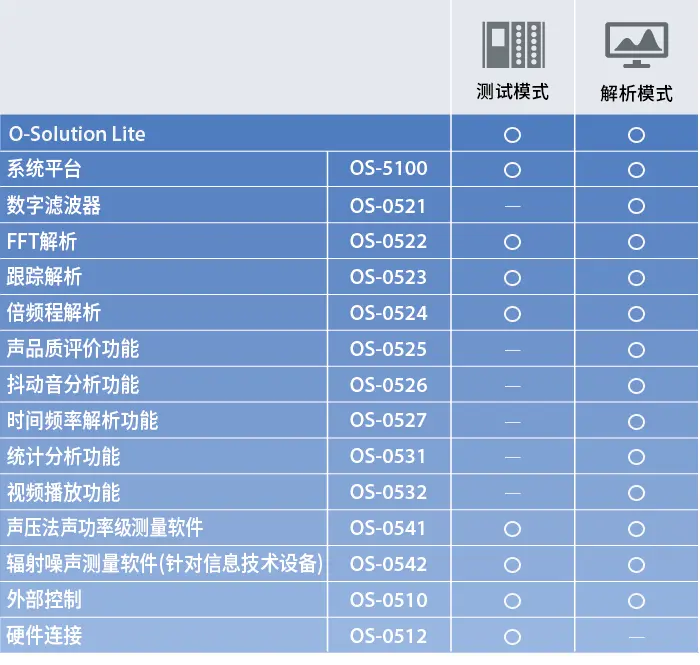

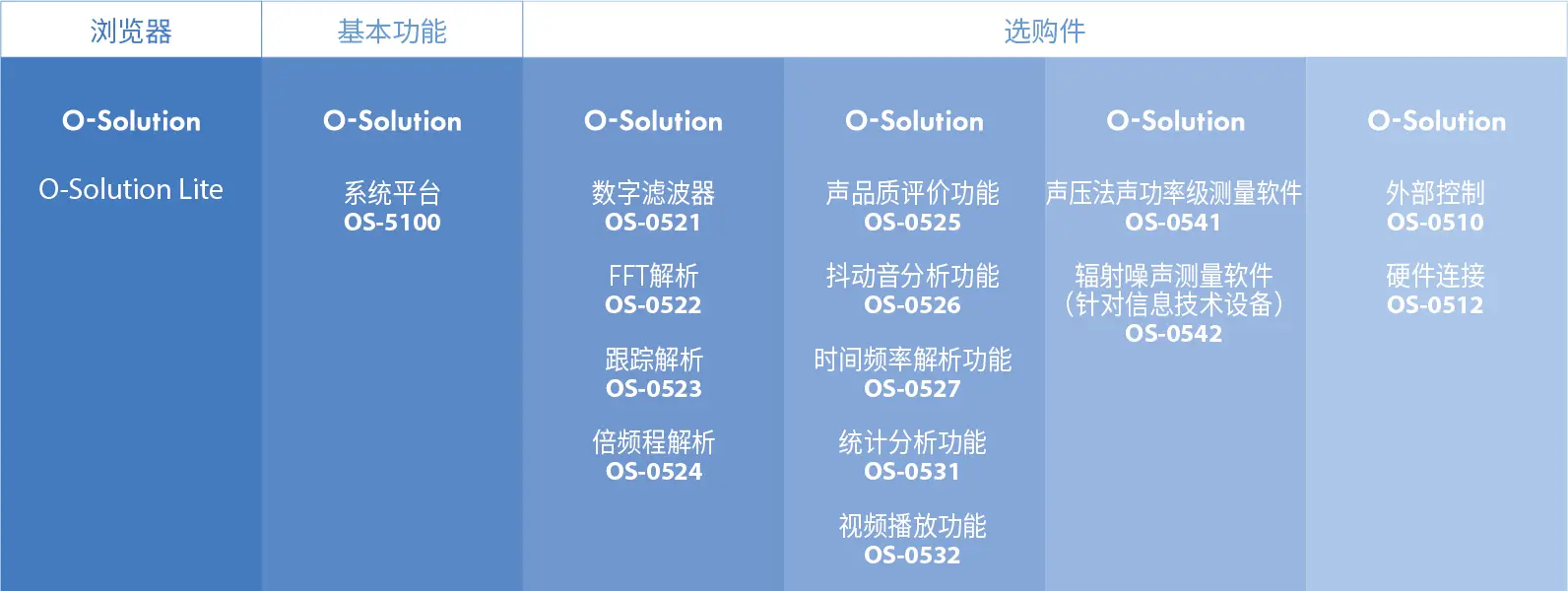

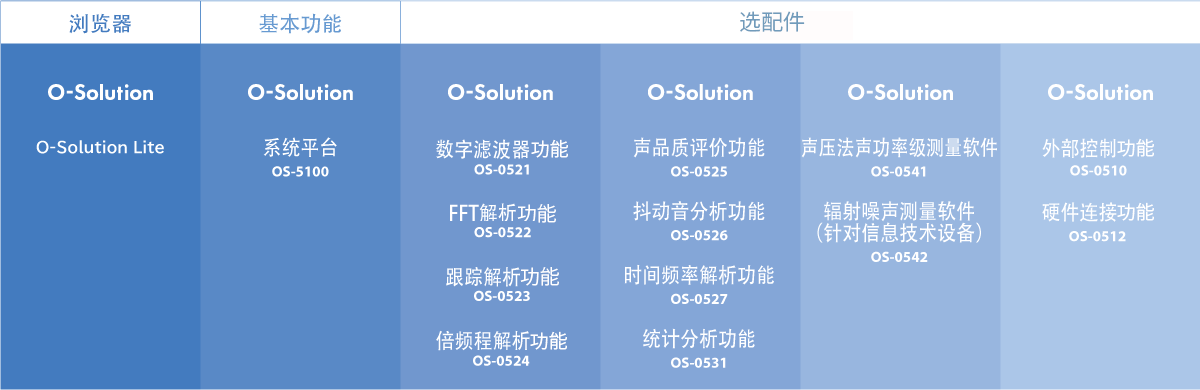

不同模式可利用的软件配置
应用软件的可用的功能因模式不同而异
点击产品型号了解更多详情
与时间序列数据分析软件OS-2000系列的参数比较
| OS-2000 | O-Solution | 备注 | |
|---|---|---|---|
| 采样频率 | 0.01 Hz ～ 20 MHz | 10 μHz ～ 100 GHz | 可对应多种类型的数据 |
| 最多可分析文件数 | 最多4个 | 最多 1,000个 | 通过1次操作可分析的数据量 |
| 最多可导出文件数 | 1个 | 最多 1,000个 | 通过1次操作可导出的文件数 |
| 可支持的最大文件容量 | 2 GB | 1 TB | 可对应大容量的数据文件 |
| 多线程处理 | 可使分析作业实现并行化 | ||
| 外部控制功能 | 可让分析作业实现自动化 |

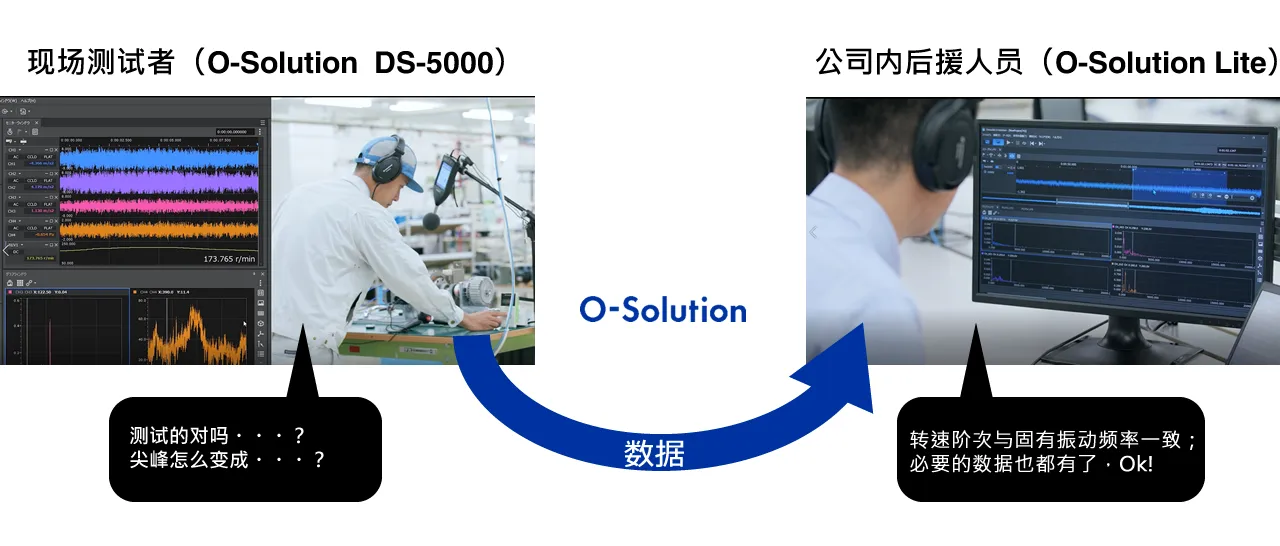

O-Solution Lite的浏览功能
其浏览功能不仅能打开所采集的数据，还可显示分析的结果。
到现场去测试往往要受到时间的约束，不允许重复多次测试。但可利用O-Solution Lite，
与公司同仁或有经验者联网共享数据，帮你一起研判测试成功与否，确保测试任务的完成
※ O-Solution Lite指的是没有许可认证的O-Solution软件，所以下载O-Solution软件即可免费使用O-Solution Lite。
亮点1 : 便于数据共享
利用O-Solution Lite 可以与有关人员一起共享由O-Solution保存的测试数据和分析结果。
亮点2 : 有DS-5000 就可当数据采集器用

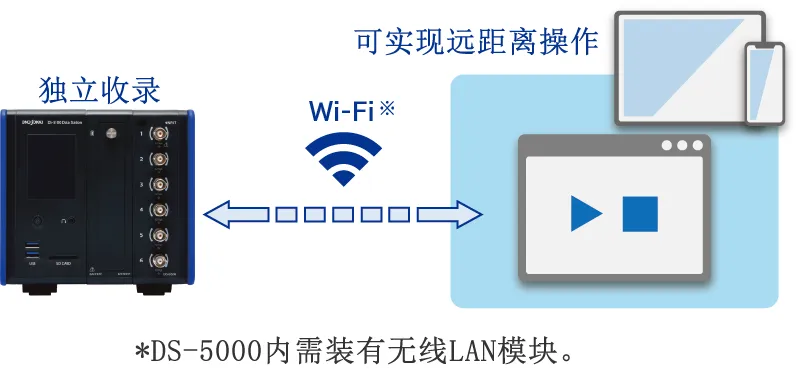

只要有O-Solution Lite和DS-5000(数据工作站)就可当"数据采集器"用。
亮点3 : 可直接从小野測器官网下载
谁都可下载，立即可用。
O-Solution 系统平台 OS-5100
相当于O-Solution软件的系统平台把测试与解析之前所必须的处理工具都归纳整合在一起。还充实了波形的剪切、补偿、检索等编辑功能。

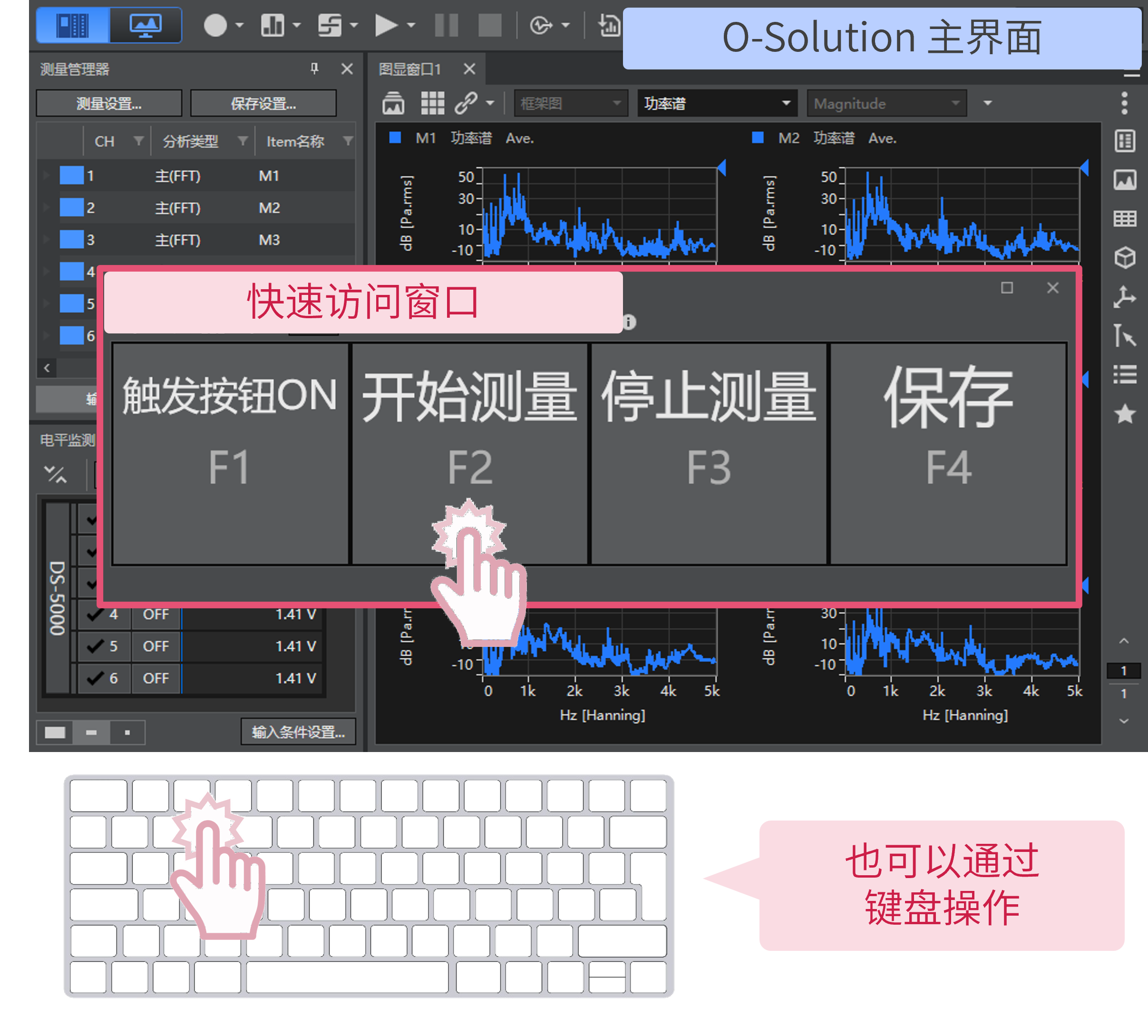

可自由自在地布局界面
可以将停靠窗中各种窗口的显示位置更改为你喜欢的布局。
数据管理轻松又简单
O-Solution可以将测试/解析条件下所取得的数据按项目进行统筹管理。利用数据管理器可轻松地对数据造表立清单、进行检索、并列替换等处理，并能实现简易的多条件、多通道比较。
测试模式

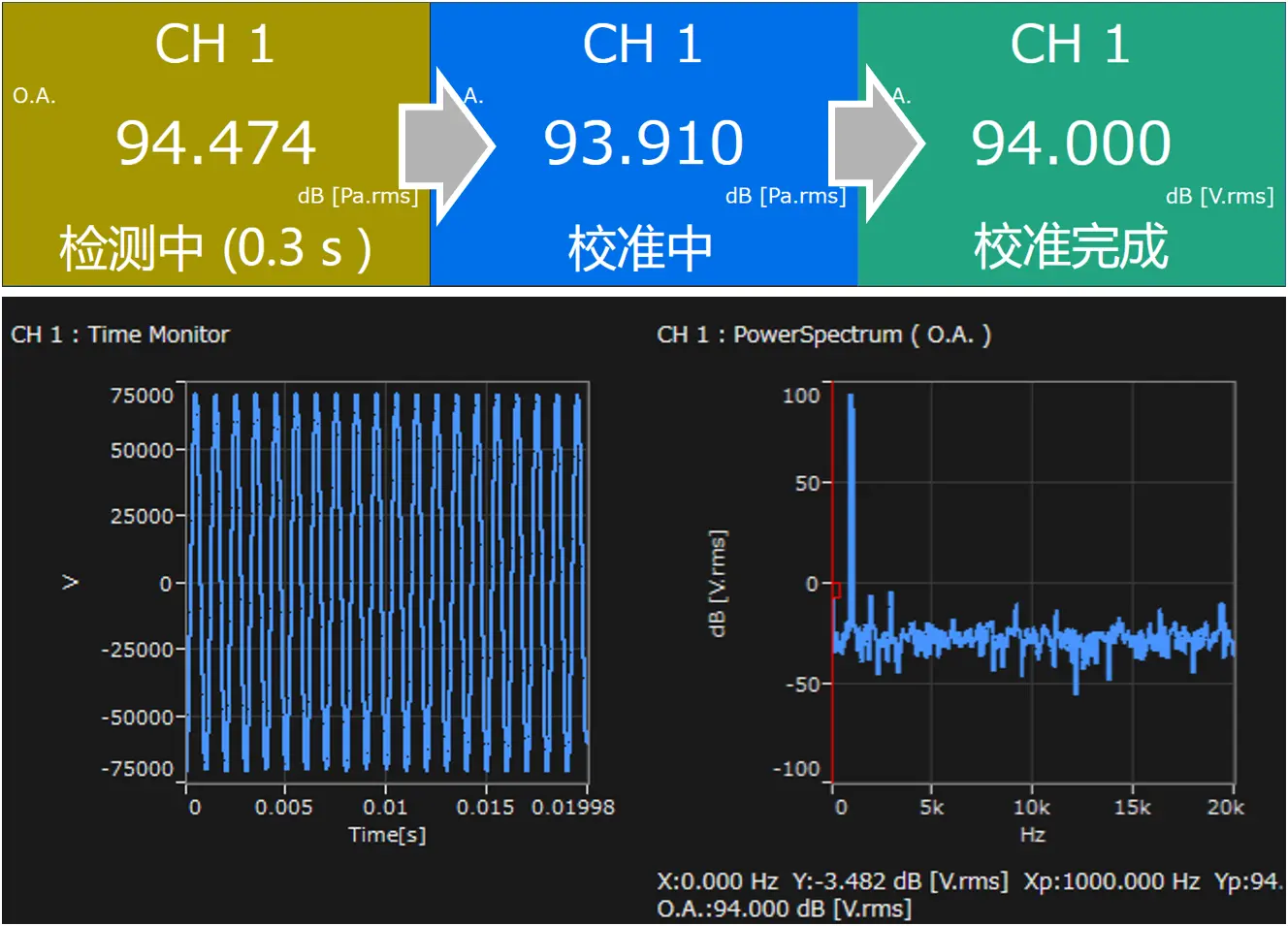

有监控窗口可观察信号波形，有安心感，可掌控测试状况
配备新的监控窗口显示10秒长的时域波形，供用户能边观察输入信号的状态边完成测试的设置。

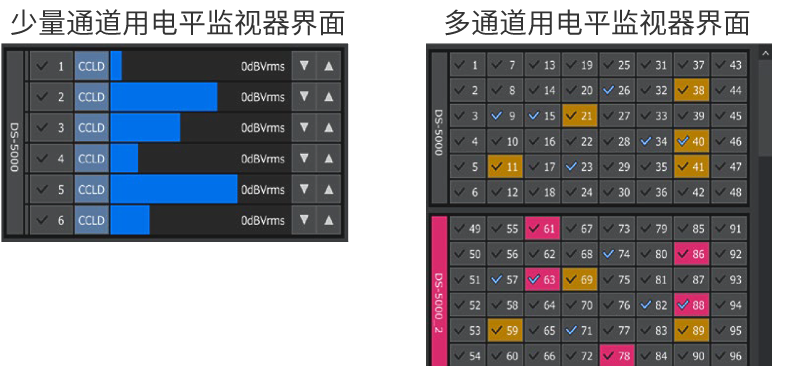

信号过载不会错看也不会漏看
可根据通道数和模块数，改变输入信号电平监视器的界面。

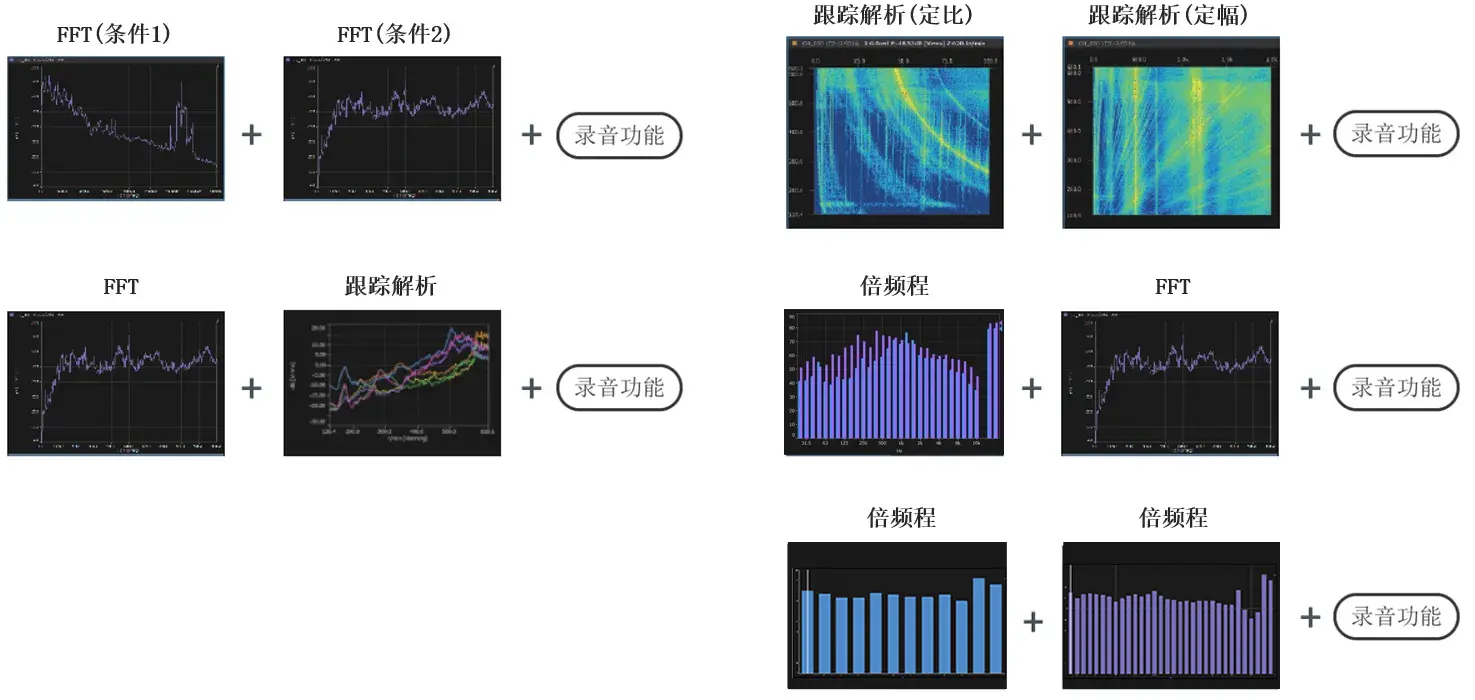

可同时解析缩短运算时间

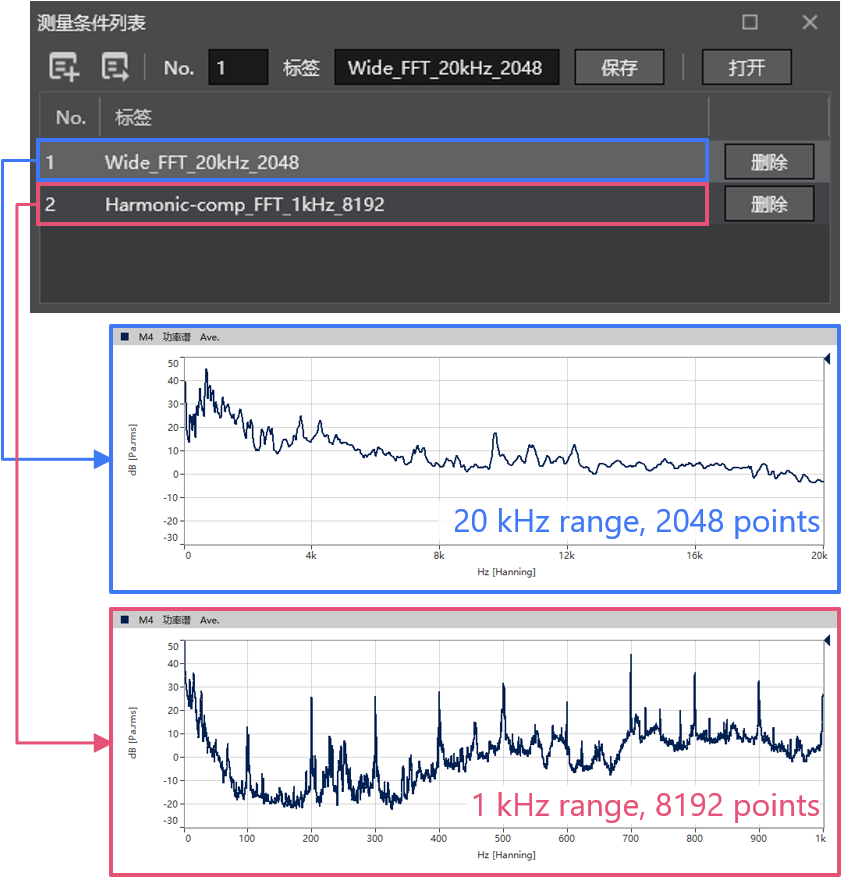

边采集的同时可进行以下二种不同的解析。
倍频程＋跟踪＋录音功能

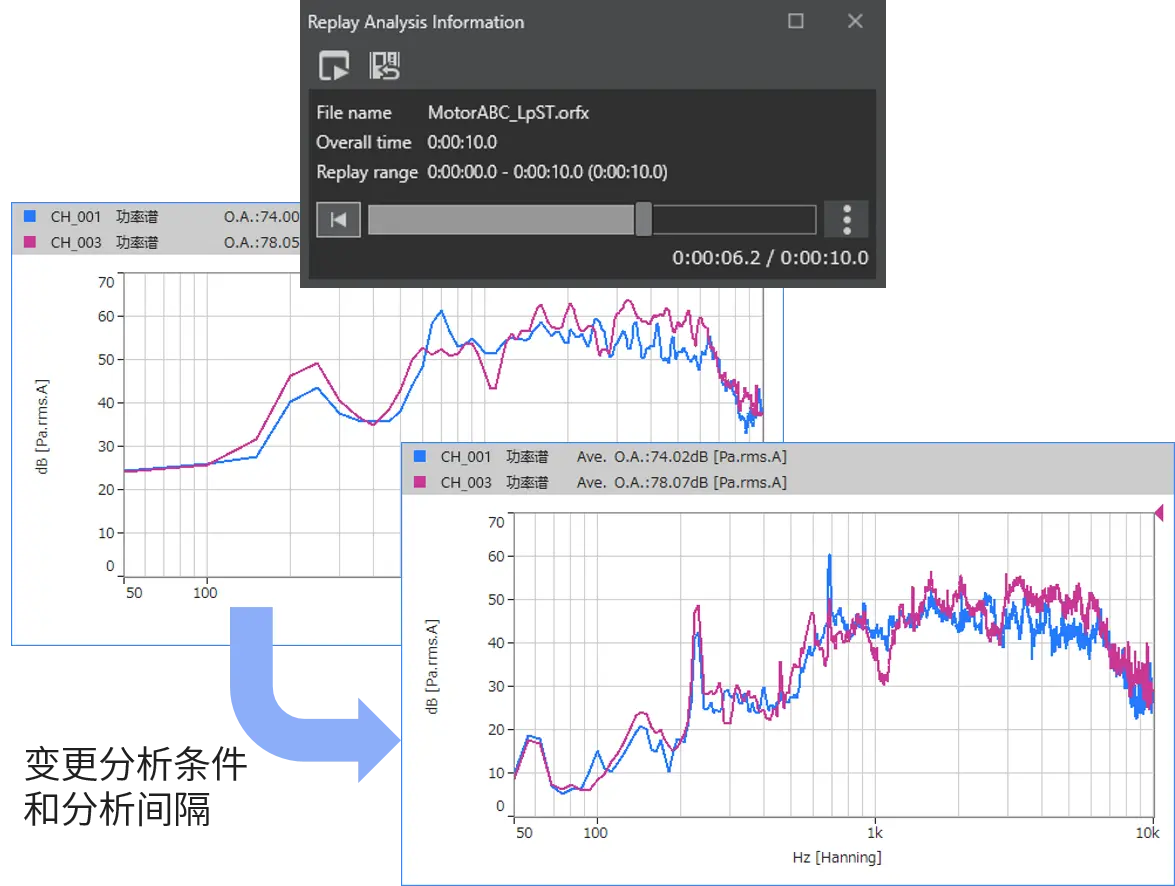

解析模式

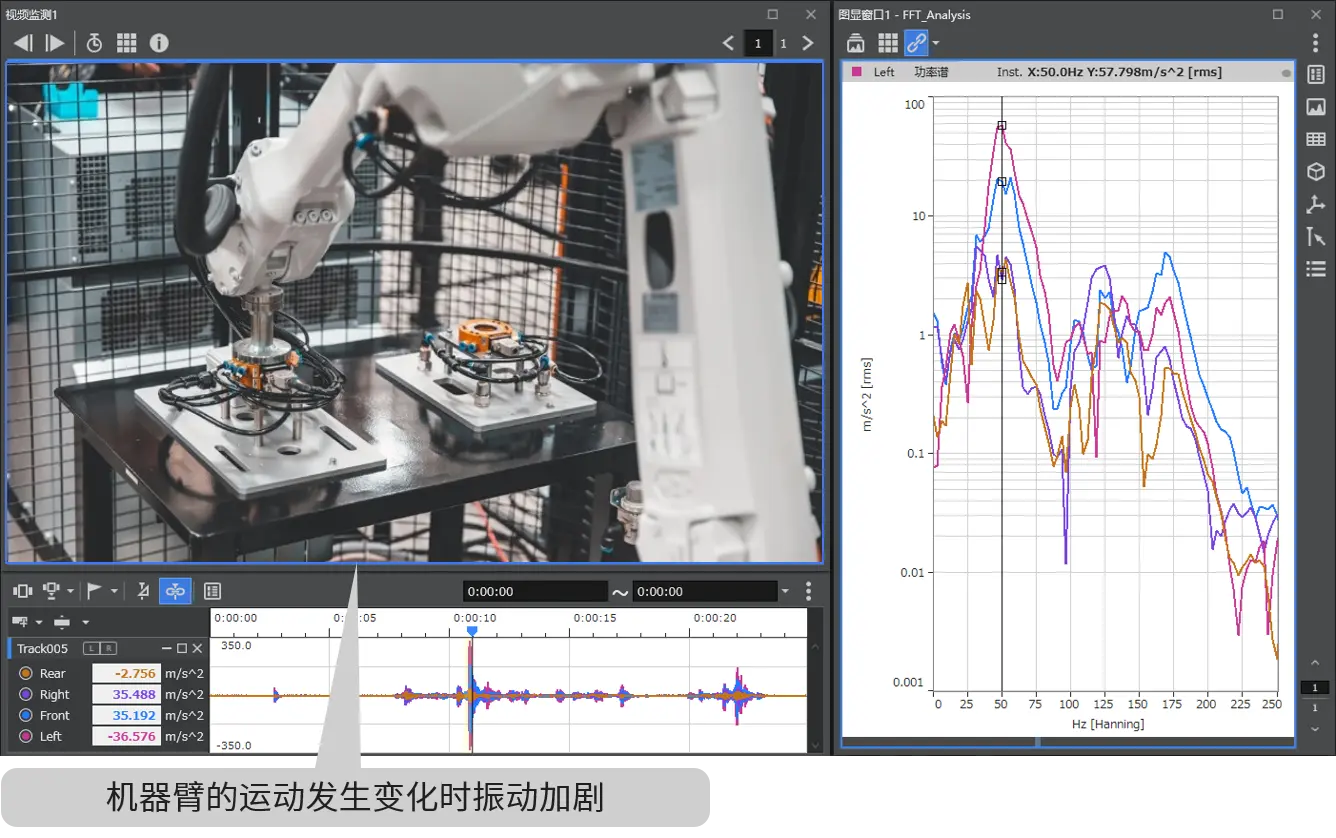

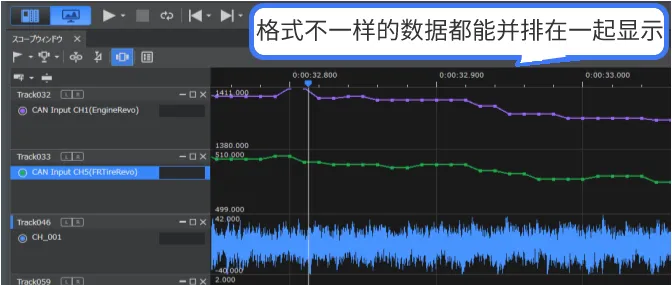

通过数据比较一举掌握事物现象的本质

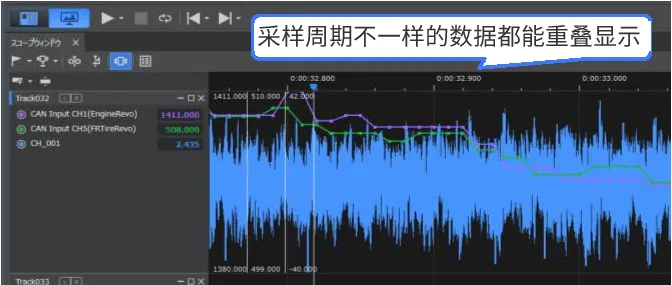

不同格式，采样周期也不一样的数据都能自由自在地同时「显示、排列、重叠」。
标记功能助你仅解析所关注点处的数据
可以从一大段所采集的数据中将你欲关注的数据加上标记，便以标记为基准设置了解析的范围。

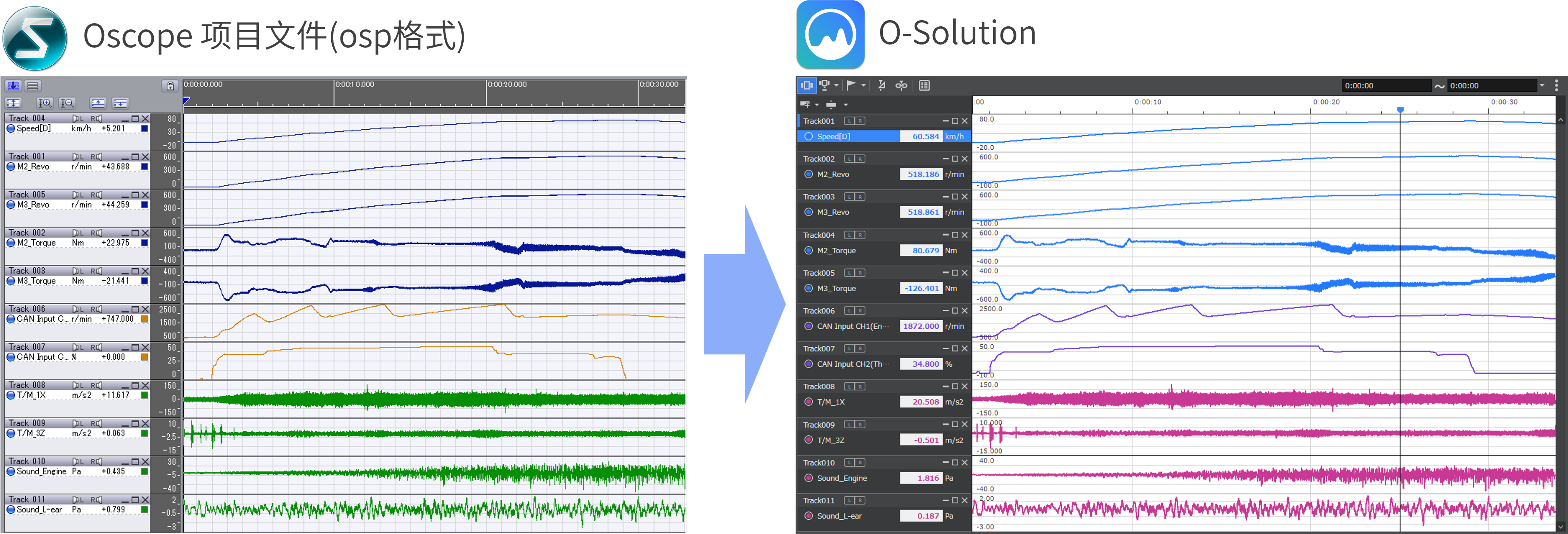

可直接读取不同品牌数据采集器的数据文件
O-Solution 选购件
根据所需的测试目的可以购买不同的选配件。

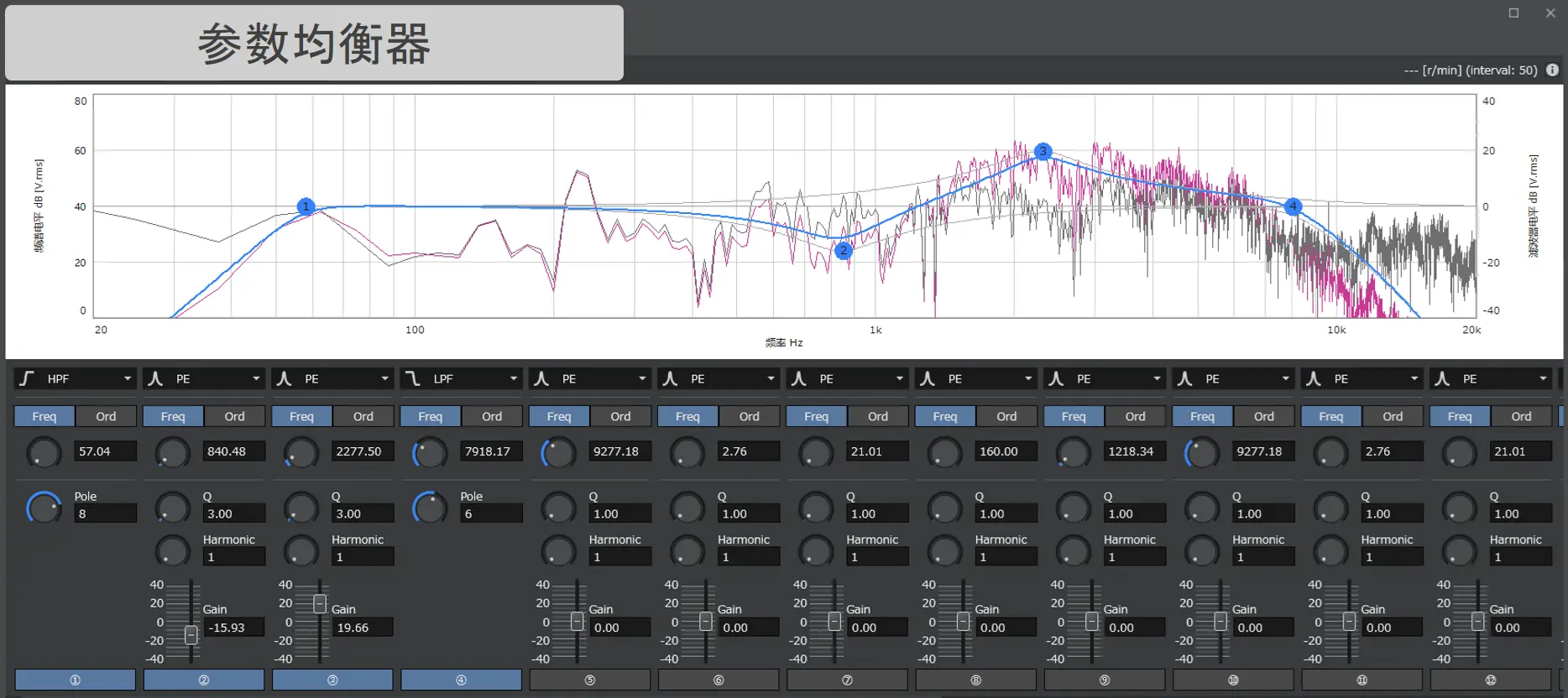

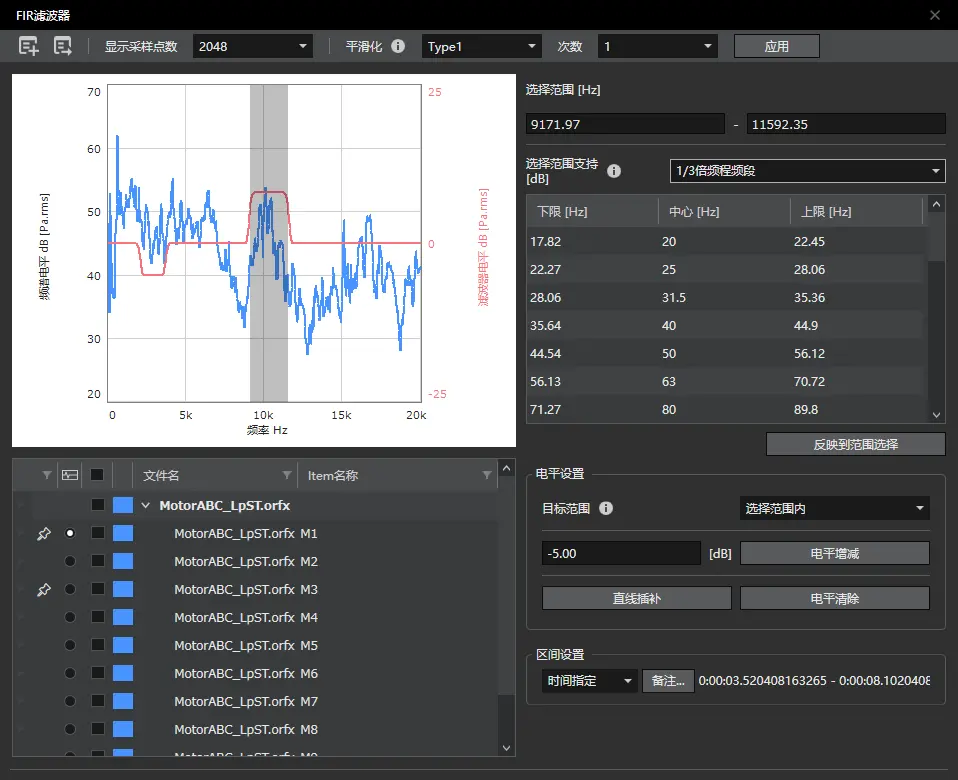

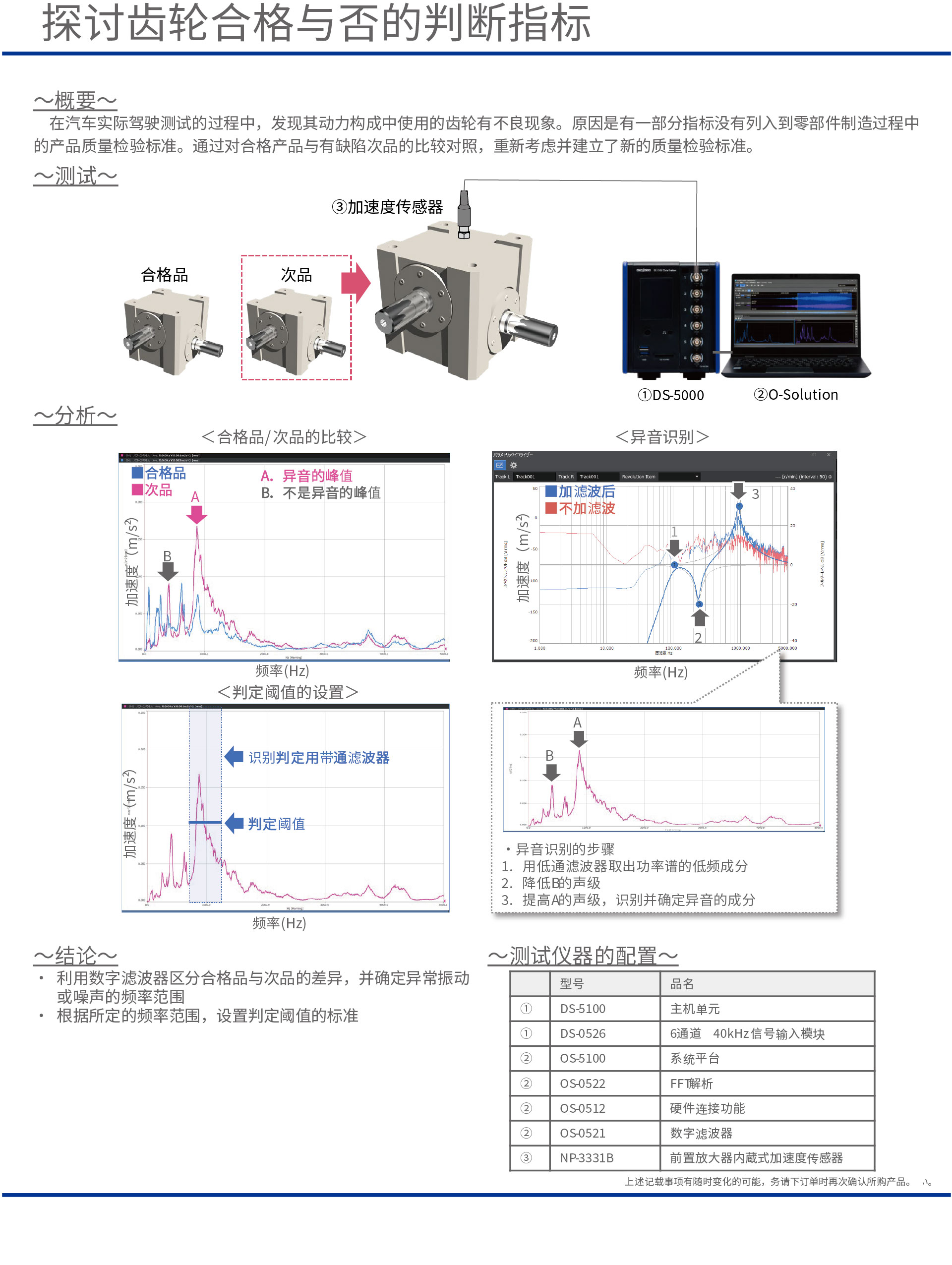

数字滤波器 : OS-0521
欲迅速确定异常声音的频率帯域

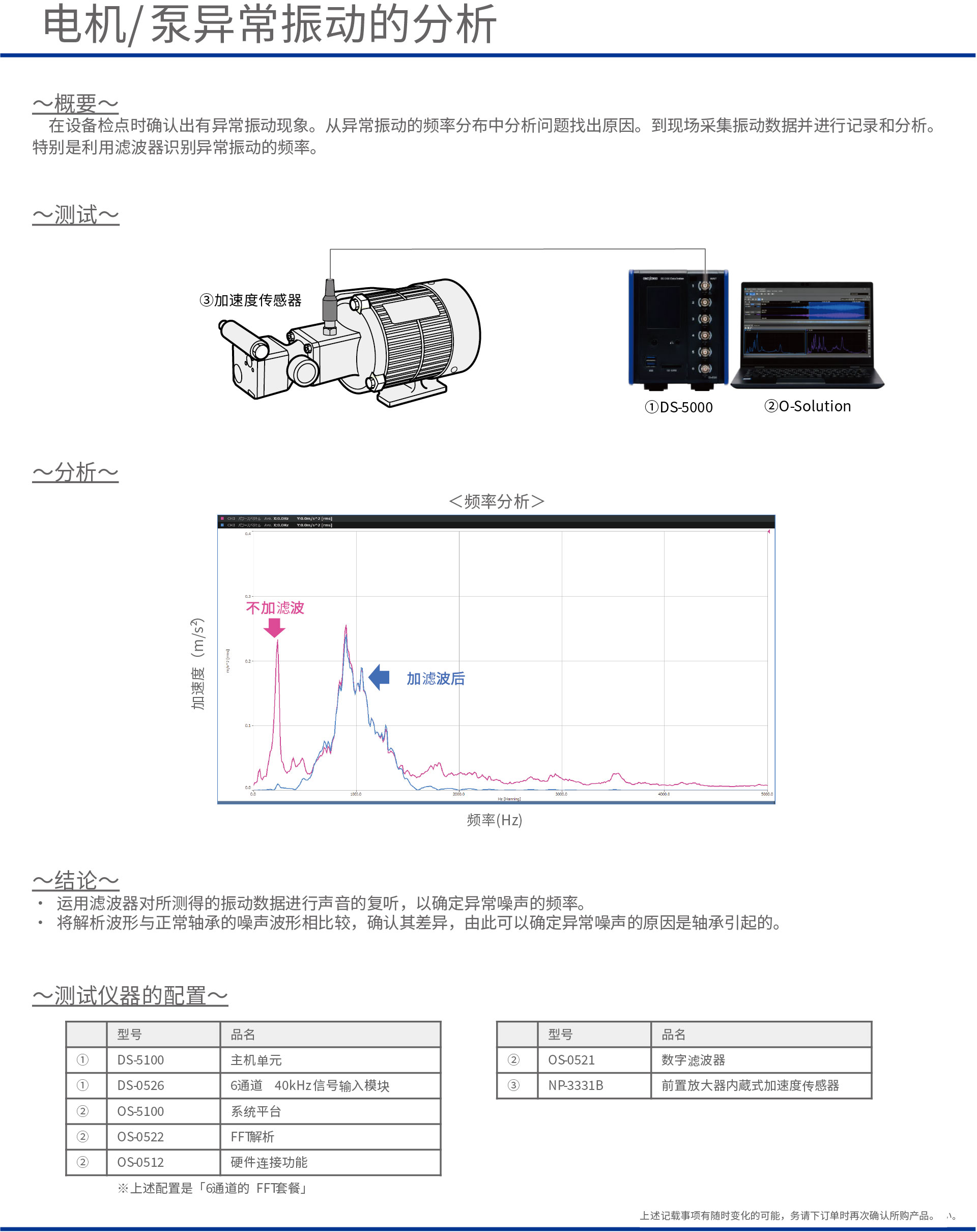

当发生异常的噪声或振动问题时，该功能可助你运用IIR滤波器或FIR滤波器通过对所记录数据的试听快速确认发生异常噪声或振动的频带。 还可产生新的过滤后的时间序列数据。

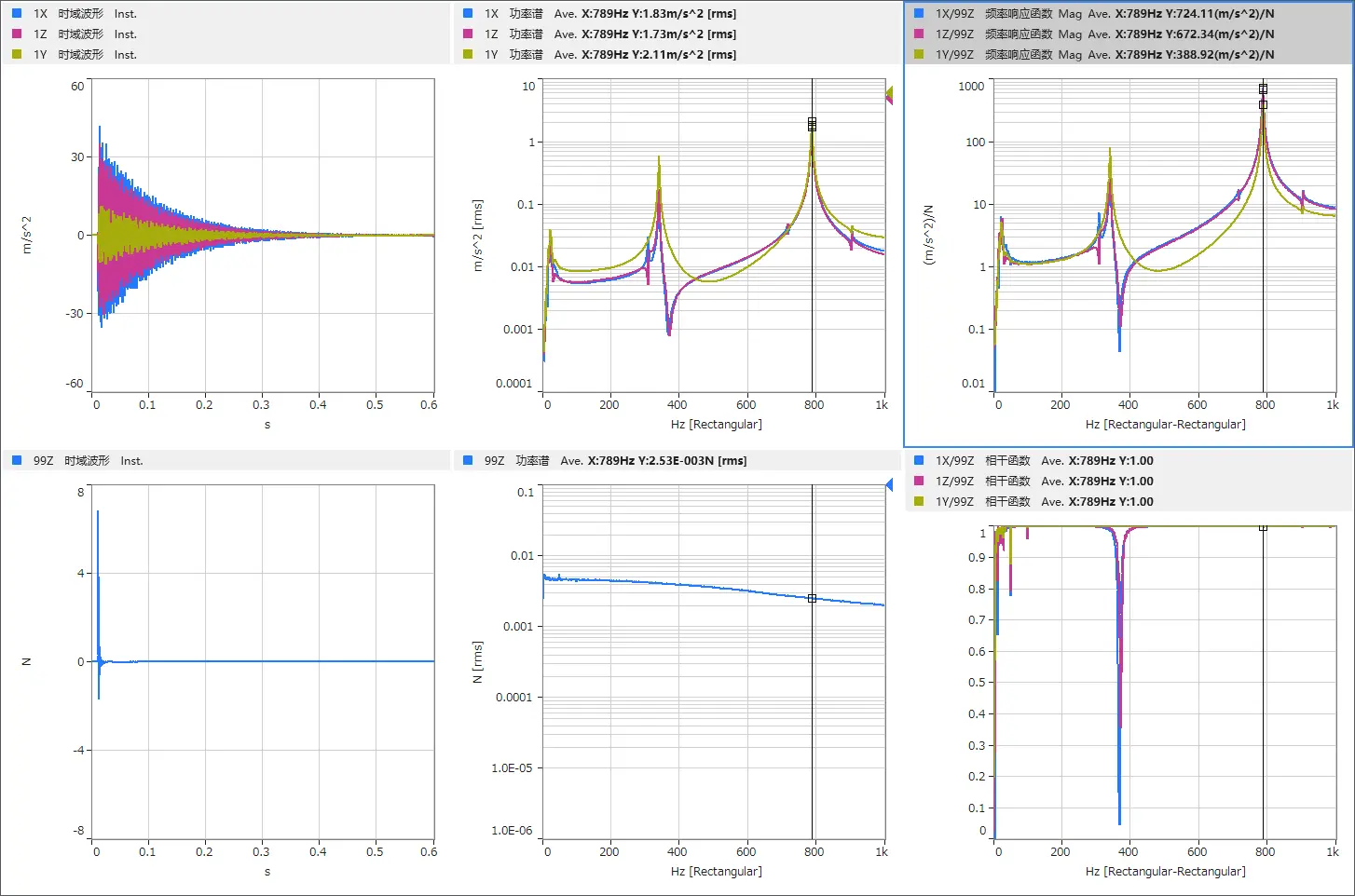

FFT解析 : OS-0522
欲摸清机械零部件等构造物所持有的振动与噪声的频率成分及共振频率
可对时域波形按频率成分分解，并可以详细观察到振动或声音的大小及共振现象。 具有基本的运算功能，诸如 : 功率谱，频率响应函数，相关函数，衰减率等。
在FFT解析的同时，也可以实时进行倍频程解析、跟踪解析。
※同时进行上述2种解析需要拥有跟踪解析功能（OS-0523）、倍频程解析功能（OS-0524）的使用权限。

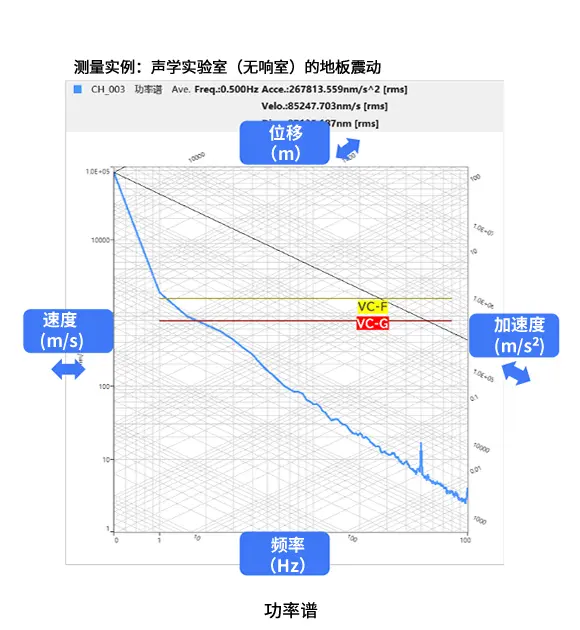

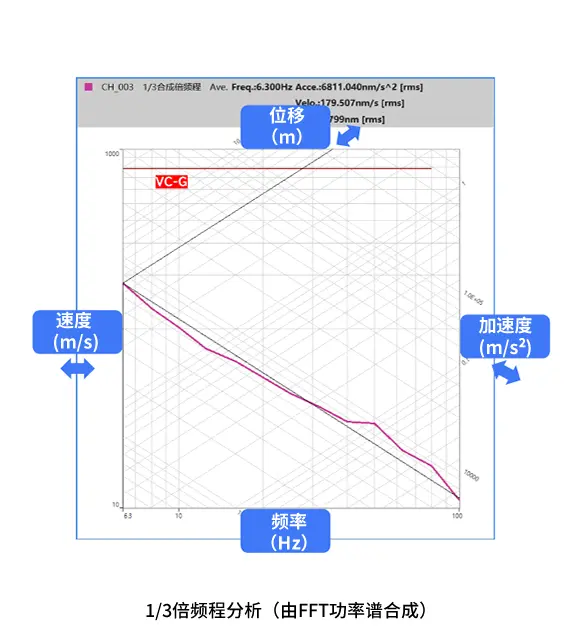

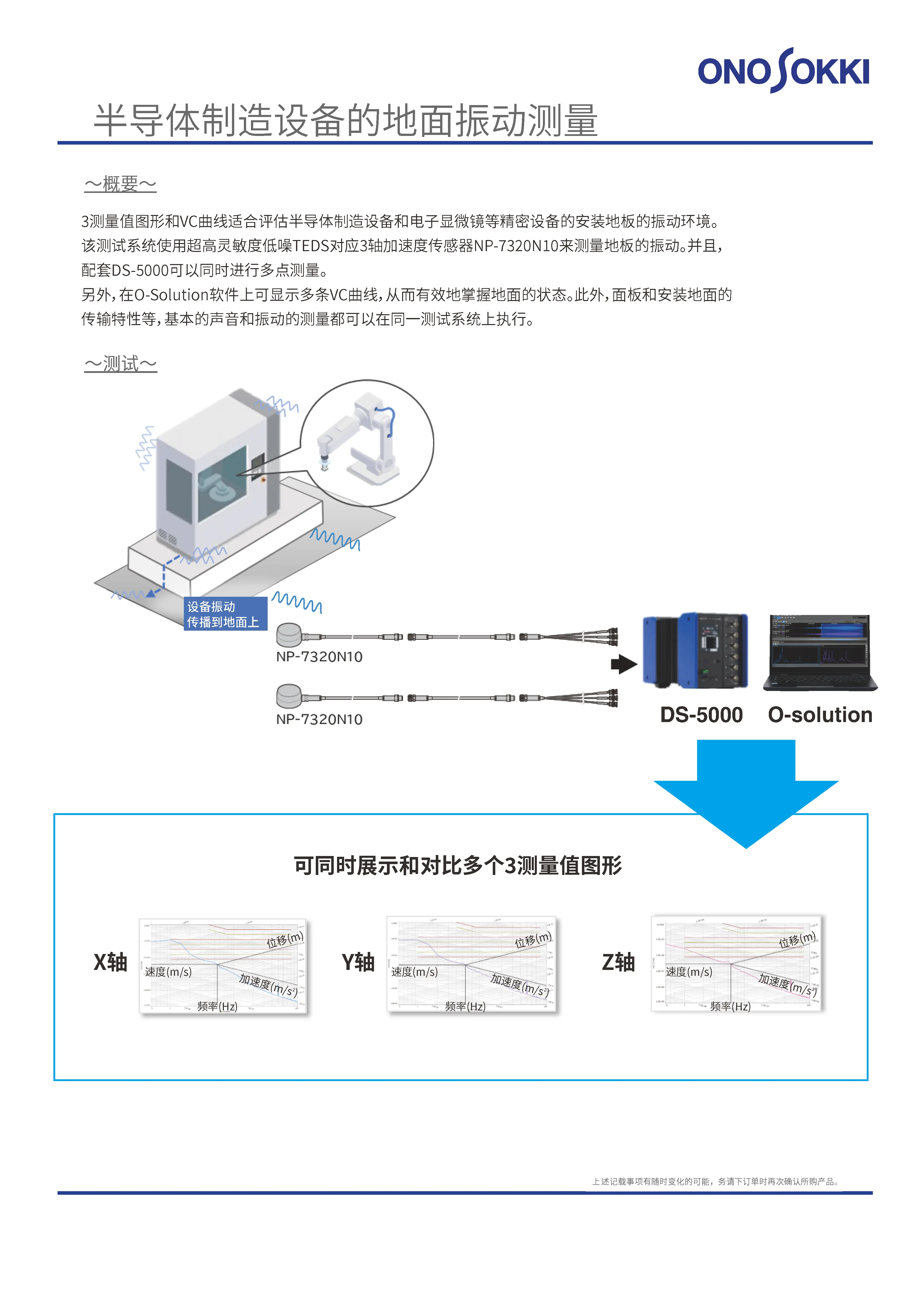

通过加速度来确认位移与速度的振幅（3测量值图形）
可以显示3测量值图形*1，能够实时表示读取分析频率范围内的任意频率的3种振动测量值（加速度[m/s2]，速度[m/s]，位移[m]）。在安设大型精密仪器需要测量地板震动的时候会非常地方便。
通过表示VC曲线*2，能够迅速地对半导体制造设备，AFM（原子力显微镜）以及电子显微镜、激光干涉仪等对振动极为敏感的精密仪器的设置环境与容许振动标准进行分析判定。
*1 3测量值图形是一种在分析频率范围内以频率[Hz]，速度[m/s]为框架，能够同时表示出加速度[m/s2]，位移[m]的图表。
*2 VC曲线（振动评价曲线 Vibration Criterion Curves）是在安设半导体制造设备与电子显微镜等精密仪器时表示该设置环境内的地板震动容许范围的一种图表。此类图表为用于精密仪器的耐振限度测量评价的微小振动基准。 使用1/3倍频程频段幅，标准为6dB间隔的7等级（VC-A，VC-B，VC-C，VC-D，VC-E，VC-F，VC-G），从光学显微镜到长距离激光装置等按用途进行划分。
跟踪解析 : OS-0523
欲摸清旋转机械的声学与振动特性

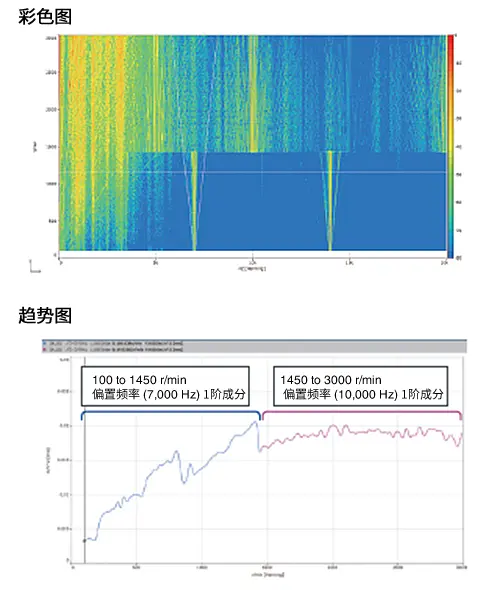

助你了解电机与发电机之类旋转物体所产生的噪声及振动的机理，特别是摸清各个阶次成分达到何种速度时其噪声和振动会增大。不光是定比与定幅跟踪，偏置跟踪解析也可以做。
在跟踪解析的同时，也可以实时进行FFT解析。
※同时进行上述2种解析需要拥有FFT解析功能（OS-0522）的使用权限。
倍频程解析 : OS-0524
欲测试环境噪声与振动
人耳的听觉对声音的频率变化呈对数（Log）特性，而倍频程解析恰好是符合人耳听觉特性的。 这就是为什么形容噪声与振动的大小时大都使用ISO及JIS规范规定的分贝的对数单位及倍频程的标准。
使用O-Solution的多重解析功能，可以同时进行FFT解析与倍频程解析。
在测量模式（实时测量）下，可以进行1/1、1/3、1/6、1/12、1/16、1/24的倍频程解析。
声品质评价功能 : OS-0525
基于人类听觉特征设计的声品质评价功能
在一般情况下，从机器发出的声音可以通过声压级，FFT分析，倍频程解析等方式进行分析与评价。
可是，前述的一些方式并没有充分考虑到人类的听觉特征，因此即使分析后的结果是相同的实际人听完声音后产生的对声音的印象是不同的。
而且，人在听到声音时会产生诸如“声音很大或很小”“声音很尖锐”“声音很粗糙”等许多印象。
OS-0525声品质评价功能能够对应「响度」「尖锐度」「粗糙度」「波动强度」「音调度」等多种声品质的参数并进行求值。
抖动音分析功能 :OS-0526
想要分析以时间为单位发生抖动的声音。
这个世界上有许多虽然音量不怎么大却很让人烦心的声音，比如汽车在行驶时内饰发出的响声以及夹杂在小型电机的转动声音里的异响。 时间变动性的变化比较显著的声音，其声压级即使不那么大也经常会听后让人觉得不适。 抖动音分析功能 OS-0526是，不受声压级影响，只着眼于声音的时间变动性因素进行评价， 且通过使用这个功能可以有效地定量化分析用粗糙度指标以及波动强度难以检测出的具有强度变化波动特征的异声。 此外，该选配件还包含了可以确认消除抖动噪音成分前后的效果比较的功能。（抖动音仿真分析功能）
时间频率解析功能 : OS-0527
想要分析瞬态现象。

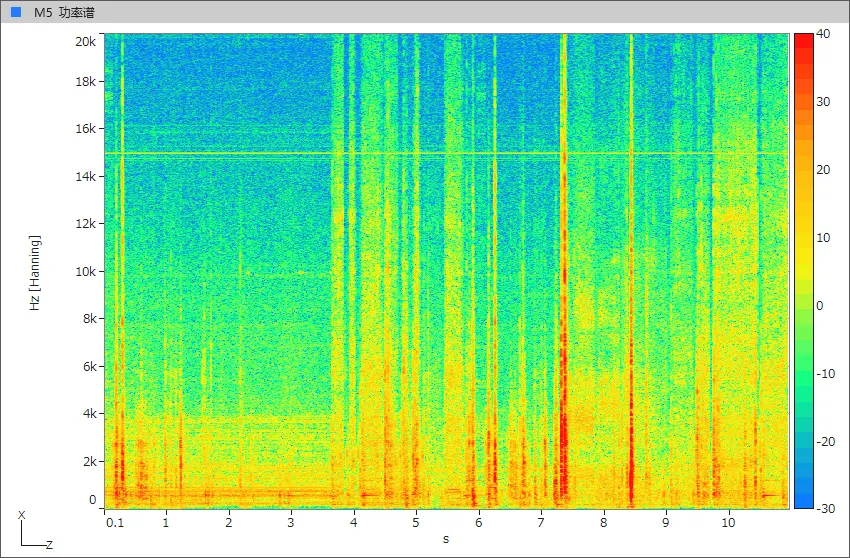

时间频率解析功能可以应对即使是用FFT分析也难以捕捉的瞬态现象。该选配件包含了短时傅里叶变换与小波变换。
统计分析功能 : OS-0531
1个窗口实现各种各样的统计分析
通过对指令信号与反馈信号这2种变量进行分析可以求得相 关系数值，各种各样的统计分析在O-Solution的一个窗口 上就能进行。
基本统计分析
立体图、自相关函数、Q-Q图
2变量分析
分布图、互相关函数、立体图、区间统计
3变量分析
3维分布图、3维区间分析
声压法声功率级测量软件: OS-0541
可对应适用于多种被测物的标准
常规声压级的值会受声源的远近或试验环境影响而发生变化，与此相对的是，由于声功率级仅由声源本身来决定。
正因为此声功率级成为了被环保认证体系以及噪声限制所使用的全球性标准。声功率级是由国际标准规定了相关的测量方法。
通过使用O-Solution与DS-5000，可以非常方便地确认声音的发生源头以及频率峰值，实现高效的噪声对策。
辐射噪声测量软件（针对信息技术设备）: OS-0542
可对应针对办公自动化设备的特定标准
ISO 7779 该项标准规定了计算机、打印机和多功能机的辐射噪声的测量方法。该标准用于获取环境标志。 除声功率级以外，还要计算出测量操作员或是旁观者位置处的辐射声压级，必要时还需计算突出的离散音调。

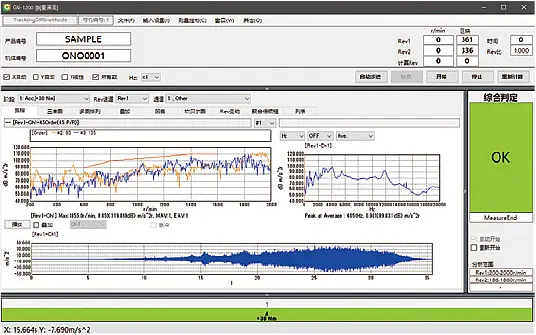

外部控制 : OS-0510
对一些重复性程度较高的操作使其自动化以 节省时间，可用于产线的产品检测
O-Solution可以利用外部控制功能库（O-Step API），通过TCP/IP由客户创建的软件(※)来控制O-Solution。 还可以将检测的噪声或振动数据自动地采集存放到客户指定的系统中。
应用例 1 :
可以自动测试，解析和保存大量数据，以节省时间。
应用例 2 :
作为NV评估功能纳入试验装置
*支持的语言
C#、Python、MATLAB、LabVIEW、C++、VBA
硬件连接 : OS-0512
想要实时计测
通过硬件连接功能（OS-0512）可以与DS-5000连接并在测试模式下使用FFT分析功能，跟踪分析功能和倍频程分析功能。
与DS-5000系列数据工作站相连的个人电脑必须满足下列规格（规格条件）才可正常运行。
规格一览
| 共通规格 | |
| 必配接口 | LAN端口 1000base-T TCP/IPv6 |
|---|---|
| OS |
Microsoft® Windows® 10 Pro 专业版 22H2版本 (64位) Microsoft® Windows® 11 Pro 专业版 22H2版本 (64位)
关于版本的详细信息请查看软件使用环境【Windows】的介绍页面。 |
| 必配软件 | .NET Core 6.0 Desktop Runtime
|
| 推荐规格 1：小于96通道的测试和数据采集时 | |
| CPU | Intel® Core™ i7第8代或更高的Intel® Core™
|
| 内存 | 16 GB以上 |
| 存储器 | 硬盘容量须有32GB以上的存储空间
|
| 显示器 | 1920 × 1080以上 |
| 推荐规格 2：大于96通道的测试和数据采集时 | |
| CPU | Intel® Core™ i7第8代或更高的Intel® Core™
|
| 内存 | 16 GB以上 |
| 存储器 | 硬盘容量须有32GB以上的存储空间
|
| 显示器 | 1920 × 1080以上 |
| 最低限的规格 | |
| CPU | Intel® Core™ i5 第8代或更高的Intel® Core™
|
| 内存 | 8 GB以上 |
| 存储器 | 硬盘容量须有16GB以上的存储空间
|
最低限的规格要求可以对应18通道为止的数据采集和分析。当使用大量通道进行测量时，请务必使用上述推荐的电脑配置。
电脑服务器的推荐使用配置（网络许可证,无密钥）
| 推荐使用硬件配置 | |
|---|---|
| CPU | 1.6 GHz以上（推荐Intel Xeon 英特尔至强系列） |
| 内存 | 16 bit OS 8GB以上 |
| 磁盘 | 硬盘容量须有100 GB以上存储空间 |
| DVD驱动 | 由于需通过DVD进行安装 |
| 软件所需最小必要规格 | |
| OS（64位） | Windows Server 2019 |
| Windows Server 2016 | |
| 必配软件 | .NET Core 2.1 Desktop Runtime |
