压电型加速度传感器在振动测量方面被广泛应用，为了得到正确的测量数据，在使用前必需对传感器的动作(灵敏度)进行确认。VX-1100A是压电型加速度传感器用的简易校准器。激振器、传感器放大器及显示器都是内置的，只要将加速度传感器的输出，直接输入本校准器内，就可直接读出其灵敏度。另外，VX-1100A是用159.2 Hz、10 m/s 2(rms)的正弦波对加速度传感器进行激振，所以其输出可作为振动测量系统的校准信号利用。
特长
特长

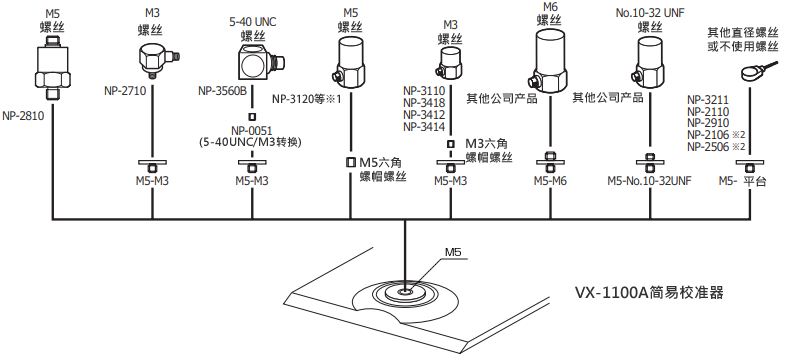

度传感器的设置与配件
※1：NP-2120/NP-3572/NP-3574/NP-3576N20/NP-3578/N20/NP-3121/NP-3130/NP-3331B/NP3331N30/NP-3310/NP-3131
※2：仅用于进行加振。
各部位名称与功能
概要规格
激振频率 |
159.2 Hz±1 ％ |
|---|---|
激振加速度 |
10 m/s2 ※1 (rms)± 3 ％ |
激振速度 |
10 mm/s(rms)± 4 ％ |
激振位移 |
10 μm(rms)± 5 ％ |
高次谐波失真系数 |
3 ％以下 |
灵敏度显示功能 |
内置 |
灵敏度显示范围 |
0.01～19.99 mV/(m/s2) |
灵敏度显示精度 |
±3 ％± 1 数字位 |
| 可以驱动的加速度传感器重量 | 110 g 以下 |
| 传感器用电源 | 2.0 mA，4.0 mA定电流切换，电压24 V |
| 电 源 | 五号电池 ×4 |
电源寿命 |
约8小时(传感器质量25 g，驱动电流2.0 mA，碱性电池) |
使用温度范围 |
＋10 ℃～＋40 ℃ |
使用湿度范围 |
90％RH以下 |
附 件 |
・低噪声电线(长5 0cm、BNC/小型接口) |
※1 当以激振加速度为10 m/s2、频率为159.2 Hz正弦波激振时，激振速度值为10 mm/s、激振位移值为10 μm，都统一为“10”的数值量。
《注意》
●按照传感器种类，NP-3211，NP-3110，NP-2110等，需要NP-0021袖珍接插件-BNC适配器。
●为了提高性能，可能不经预告而变更外形及规格，请谅解。
Revised: 2018/07/10
