VX-1100A

圧電型加速度検出器は振動計測に広く用いられています。正しい測定データを得るには使用前にセンサの動作(感度)を確認する必要があります。

VX- 1100A は、圧電型加速度検出器用の感度校正器です。加振器、センサアンプ、表示器を内蔵しており、検出器の出力を直接本器に入力すれば感度を直読できます。



また、VX-1100A は159.2 Hz 、10 m/s 2 (rms)の正弦波でピックアップを加振しますので、出力を振動計測システムのキャリブレーション信号として利用できます。

特長

  • ● 一台で、加振器、センサアンプ、表示器の3つの機能を内蔵

  • ● 電荷出力型とアンプ内蔵型のピックアップに対応、セレクトスイッチで必要なアンプを選択可能
    (2.0 mA 、4.0 mA 、チャージアンプ)

  • ● ディジタル表示付きですので、その場でセンサの感度を直読可能

  • ● 長時間連続使用可能(約 8 時間)

  • ● 小型・軽量で場所をとりません

  • ● 測定に必要な付属品を標準装備

  • ● 持ち運びに便利なキャリングケース付


使用例

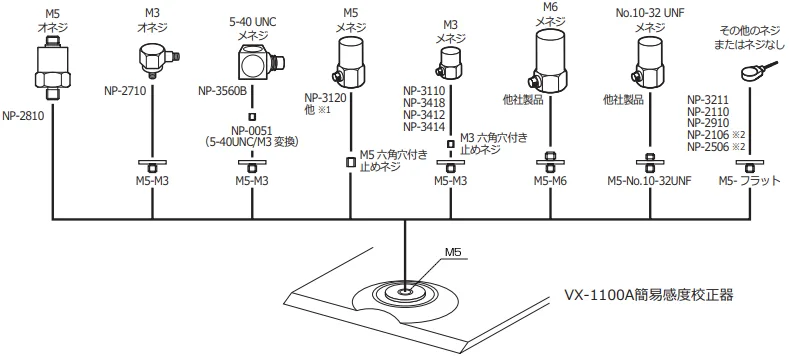

加速度検出器の取付けと変換アダプタ

※1:NP-2120/NP-3572/NP-3574/NP-3576N20/NP-3578/N20/NP-3121/NP-3130/NP-3331B/NP3331N30/NP-3310/NP-3131

※2:加振のみで使用すること。

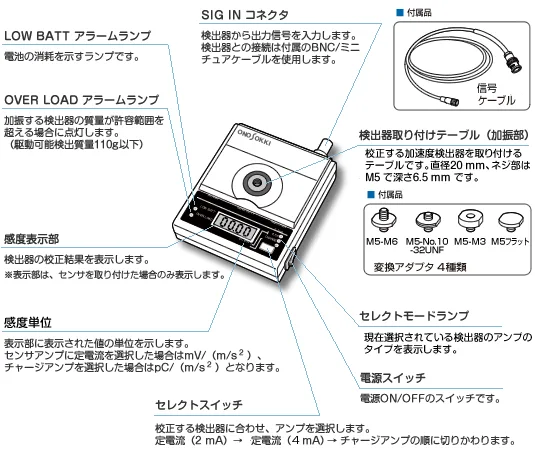

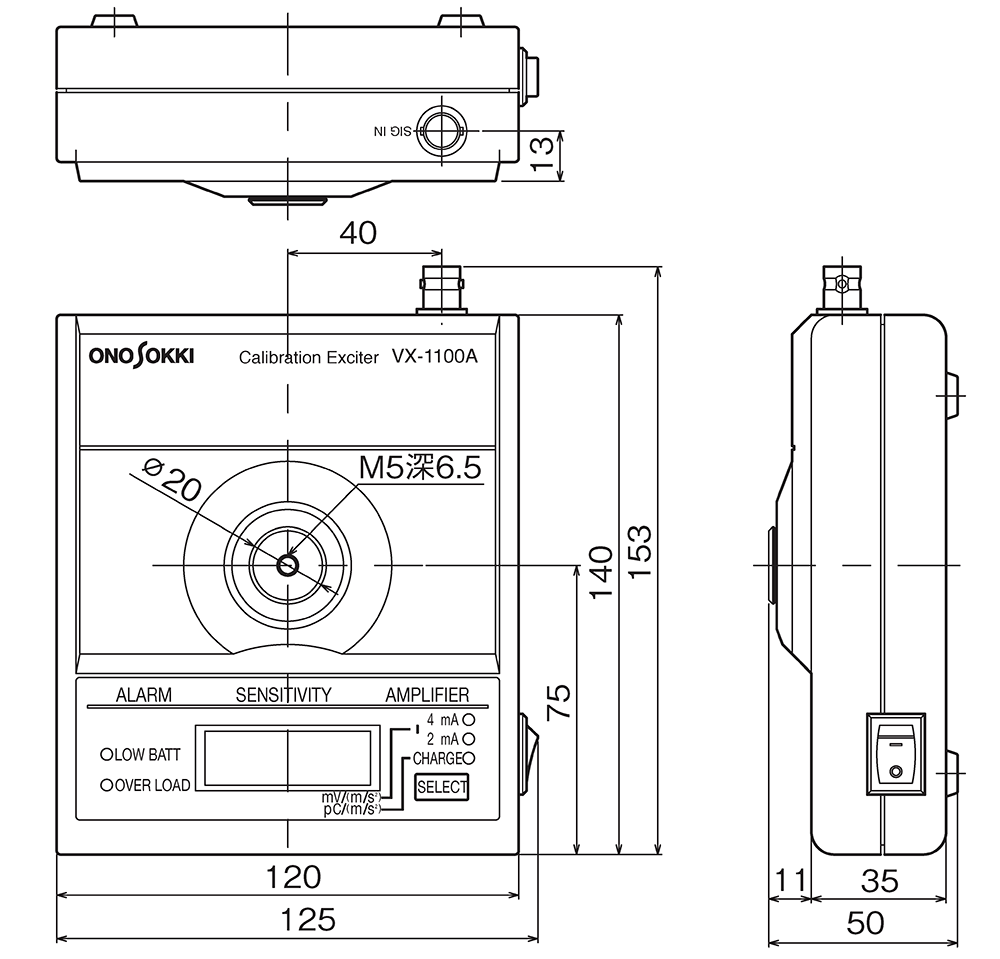

各部の名称と機能

VX-1100 各部の名称と機能



概略仕様

加振周波数

159.2 Hz±1 %

加振加速度

10 m/s2 ※1 (rms)±3 %

加振速度

10 mm/s(rms)±4 %

加振変位

10 μm(rms)± 5 %

高調波歪率

3 % 以下

感度表示機能

内蔵

感度表示範囲

0.01~19.99 mV/(m/s2
              pC/(m/s2

感度表示精度

±3 % ±1 digit

駆動可能ピックアップ質量

110 g 以下
センサ用電源 2.0 mA、4.0mA 定電流切り替え 電圧:24 V
一般仕様

電 源

単3型乾電池 4本

電池寿命

約8時間(検出器の質量約25 g、駆動電流2.0 mA、 アルカリ乾電池使用時)

使用温度範囲

+10 ℃~+40 ℃

使用湿度範囲

90 % RH以下(結露しないこと)

質量 約 1 kg

付属品

・信号ケーブル(長さ 50 cm、CO2 BNC - ミニチュアコネクタ)
・変換ネジ (M5-M3、M5-M6、M5-No.10-32UNF)
・フラットテーブル(M5-フラット)
・単3形乾電池4本
・ハードケース
・取扱説明書
価格 (税込

※1 振動加速度10 m/s2、周波数 159.2 Hzで正弦波振動している場合、振動速度 10 mm/s、振動変位は10 μmとなりすべて “10” という数字で統一されます。

<注意>

● NP-3110 / NP-3211 / NP-2110 などは、BNC/マルコ変換アダプタ (NP-0021) が必要です。

● NP-2106、NP-2506 の感度表示には対応していません。

最終更新日:2018/06/14
