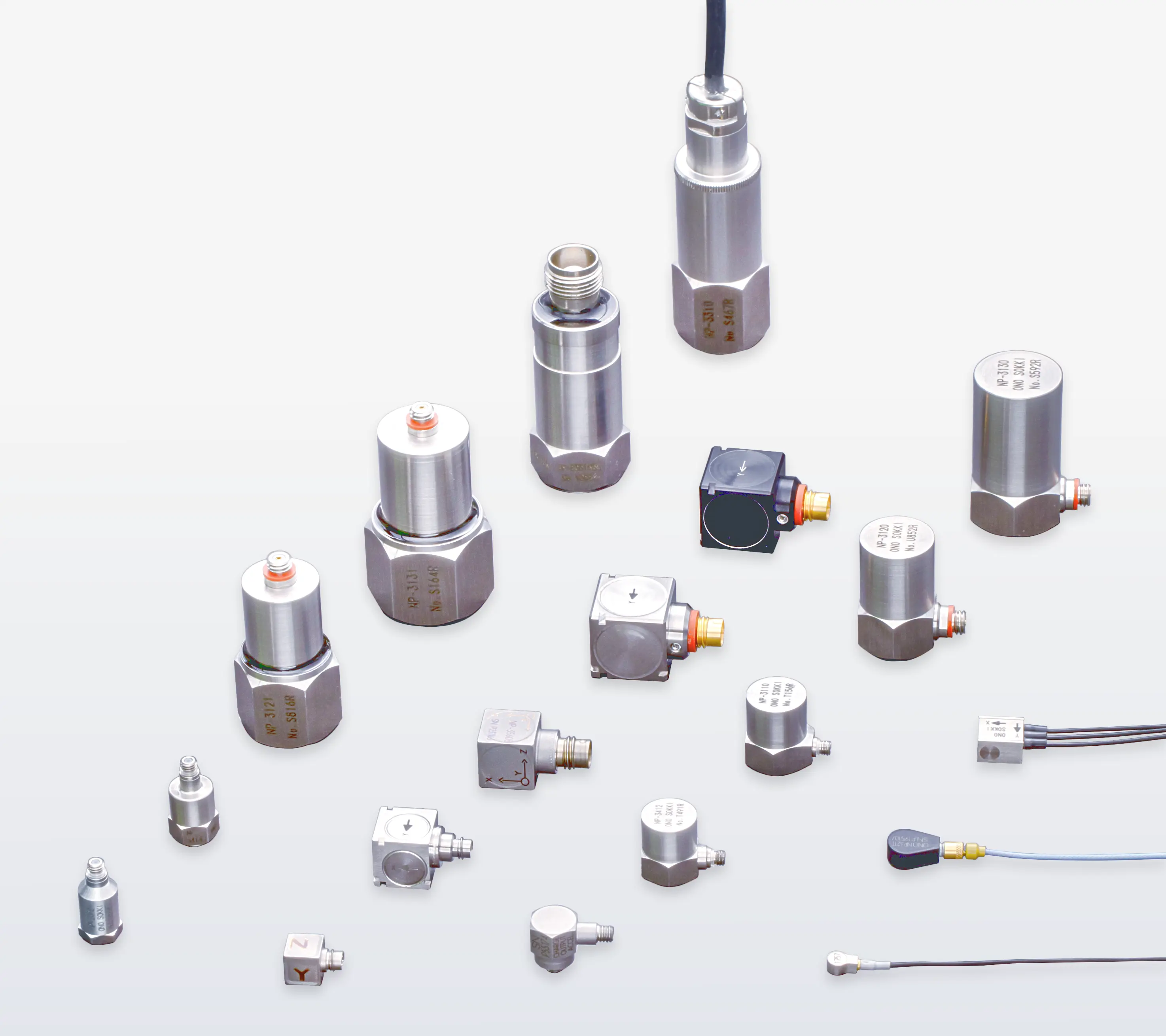

機械系の振動量を振動加速度に比例した電気信号として取り出すセンサが加速度検出器。 NP-3000シリーズは質量0.4 gの超小型タイプから、XYZの振動方向を一度に取り出せる3軸タイプ、防水、高感度タイプ等、17 種類を用意。使用目的や、使用条件、アプリケーション用途に応じて最適な検出器をお選びいただけます。 NP-3000シリーズは、検出器本体にプリアンプを内蔵しているため、センサ信号入力部を比較的安価に構築することが出来るとともに、弊社FFTアナライザ等の解析機器にダイレクト*1 に接続可能です。TEDS対応加速度検出器も加わりました。

特長

  • サイズモ式*2 の振動検出器ですので、測定のための基準点は不要です。

  • 小型・軽量のため、測定対象に簡単に取り付けることが出来、取り扱いが簡単です。

  • ダイナミックレンジが広く、微小加速度からの測定が可能です。

  • 機械的強度が強く、大加速度の測定や衝撃加速度の測定に適しています。

  • 一般に共振周波数が高く、測定周波数範囲が広いため、広帯域の周波数成分を含む波形もひずみ無く測定できます。

  • 検出器本体にプリアンプを内蔵しているため、弊社FFTアナライザ等の解析機器にダイレクト*1 に接続可能です。

*1:旧型FFTアナライザ等の解析機器にはダイレクトに接続できない場合があります。
*2:質量(M)、ばね定数(K)、粘性抵抗(C)からなる振動計のことです。


概略仕様

NP-3000シリーズアンプ内蔵型加速度検出器
特長 TEDS 対応 3軸 超小型 3軸 汎用 3軸 小型 3軸
構造 シェア型 シェア型 シェア型 圧縮型
型名 NP-3576N20/3578N20 NP-3560B NP-3572/3574 NP-550
外観 製品写真(NP-3576N10 加速度ピックアップ)製品写真(NP-3578N10 加速度ピックアップ) 製品写真(NP-3560B 加速度検出器) 製品写真(NP-3572/3574 加速度検出器) 製品写真(NP-550 加速度検出器)
感度(±10%) NP-3576N20 :
1 mV/(m/s2)
NP-3578N20 :
10 mV/(m/s2)
1.02 mV/(m/s2)±10 % 3572:1.0 mV/(m/s2)±10 %
3574:10mV/(m/s2)±10 %
1.0 mV/(m/s2)±1 dB
共振周波数 16 kHz以上 (X軸)
47±5 kHZ (Y,Z軸)
約 55 kHz 約 40 kHz 35 kHz(Z軸)
周波数範囲 0.8 Hz~10 kHz±3 dB
(Y、Z軸)
0.8 Hz~8 kHz±3 dB
(X軸)
2 Hz~10 kHz±0.5 dB
(Y、Z軸)
2 Hz~5 kHz±0.5 dB
(X軸)
1 Hz~8 kHz±1 dB(Z軸)
1 Hz~5 kHz±1 dB
(X、Y軸)
5 Hz~2.5 kHz±0.5 dB(Y、Z軸)
5 Hz~4 kHz±0.5 dB(X軸)
1 Hz~ 8kHz±1 dB
(Y、Z軸)
1 Hz~5 kHz±1 dB
(X軸)
- - 5 Hz~10 kHz±3 dB(Z軸)
最大使用加速度 NP-3576N20: 3600 m/s2
NP-3578N20: 360 m/s2
4900 m/s2 NP-3572:4000 m/s2
NP-3574:400 m/s2
1470 m/s2
耐衝撃性 30,000(m/s2 98,000(m/s2 30,000(m/s2 4,900(m/s2
使用温度範囲 −40~+85 ℃ −54~+121 ℃ −50~+110 ℃*3 −20~+110 ℃
出力インピーダンス NP-3576N20:
400 Ω以下
NP-3578N20:
1 kΩ以下
200 Ω以下 1 kΩ以下 300 Ω以下
検出器ノイズ 40 μVrms以下
NP-3576N20:
0.04 m/s2 ・rms
NP-3578N20:
0.004 m/s2 ・rms
0.03 m/s2 ・rms[TYP] 40 μVrms以下
NP-3572:
0.04 m/s2 rms以下
NP-3574:
0.004 m/s2 rms以下
20 μVrms以下
0.02 m/s2 ・rms
TEDS規格 IEEE 1451.4-2004
Template ID=25
- - -
駆動電源 18 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
18 ~ 30 VDC
2 ~ 20 mA
定電流駆動
21 ~ 30 VDC
0.5 ~ 5 mA
定電流駆動
15 ~ 25 VDC
0.5 ~ 5 mA*4
定電流駆動
質量 約 11 g 5.3 g 8.1 g 50 g
接地/絶縁 ケース接地 ケース接地 ケース接地 ケース接地
ケース材質 チタン チタン アルミニウム アルミニウム
外径寸法 14.2(W)×14.2
(D)×14.2(H)
(突起物を除く)
10.2(W)×10.2
(D)×10.2(H)
(突起物を除く)
14.2(W)×14.2
(D)×14.2(H)
(突起物を除く)
41(W)×41(D)
×31(H)
コネクタ DR-4S-4(4ピン) 4ピンコネクタ DR-4S-4 ミニチュアコネクタ三方向出し
ケーブル 別売りNP-0222、0232 別売りNP-0252、0262 別売りNP-0222、0232 別売り
NP-0120/0130シリーズ
検出器取付 接着剤又はM5メス 接着剤又は
5-40 UNCメス
接着又はM5 メス M5 メス
付属品 イモネジM5、取付ワックス、マウンティンググリップ(NP-0061)、取扱説明書、出荷特性表 5-40 UNC /
M3交換ネジ(2個)
取付ワックス
マウントベース(NP-0035)
取扱説明書
出荷特性表
イモネジM5
取付ワックス
マウントグリップ(NP-0061)
取扱説明書
出荷特性表
イモネジ M5
取扱説明書
出荷特性表
価格(税込) NP-3576N20:

NP-3578N20:

NP-3572:
NP-3574:


(受注生産)
*4:NP-550(製造番号F468)以降の製品は駆動電流2 mAでも動作します。

TEDS = Transducer Electronic Data Sheet

IEEE(IEEE 1451.4-2004、Template, Ver 1.0 ID=25)により発行されたセンサとアクチュエータ向けの規格で、TEDS情報が書き込まれたセンサを本規格に対応した計測システムに接続すると、TEDS情報がセンサから計測システムへ転送され、これによって,これまで手作業で行われていた校正値の入力を自動化でき、手作業による設定ミスの防止や、セットアップの時間を短縮できます。ケーブル・アクセサリ一覧へのリンクボタン

特長 超小型・軽量 小型・軽量 小型・軽量 小型・汎用
構造 シェア型 シェア型 シェア型 シェア型

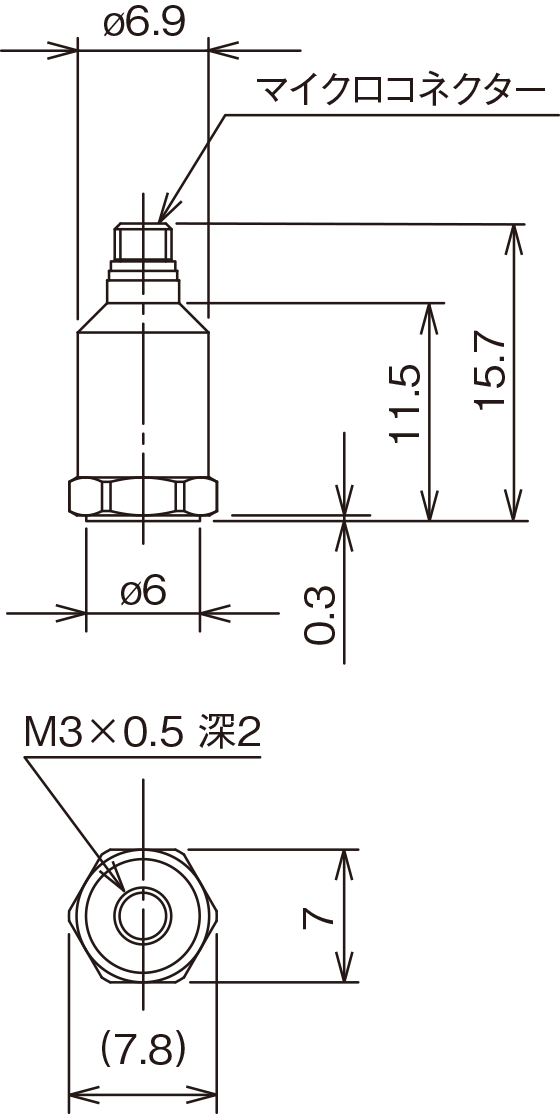

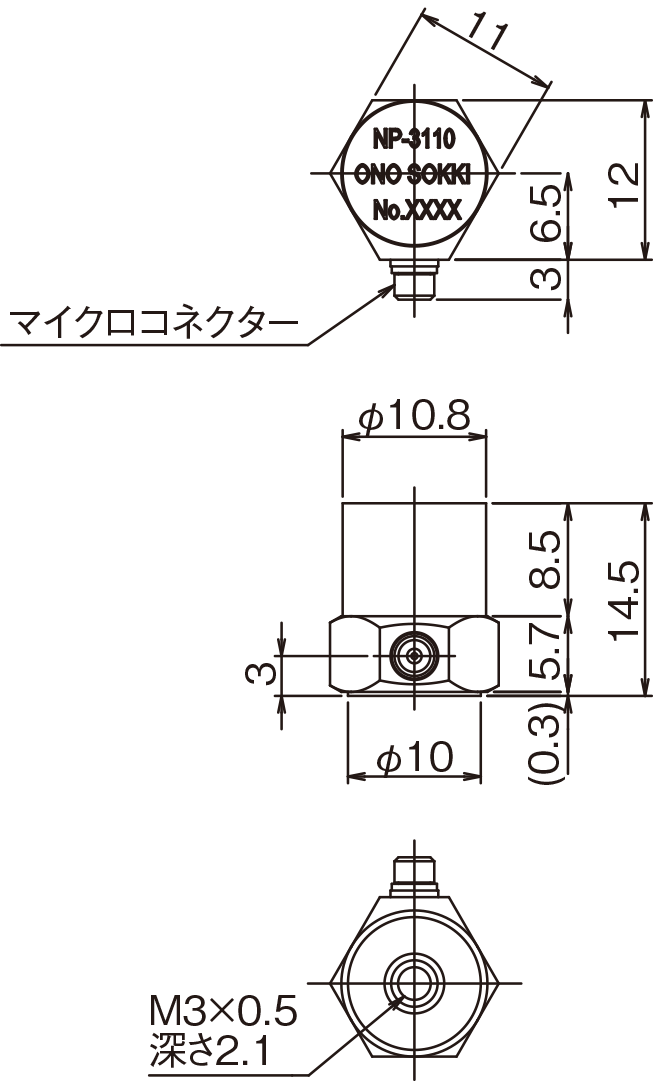

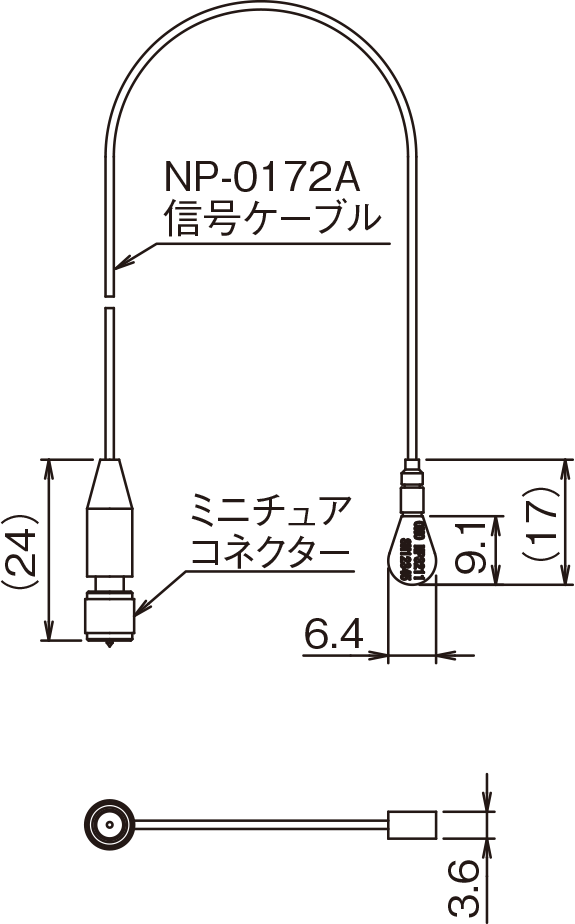

型名 NP-3211 NP-3412・3414 NP-3418 NP-3110
外観 製品写真(NP-3211 加速度検出器) 製品写真(NP-3412/3414 加速度検出器) 製品写真(NP-3418 加速度検出器) 製品写真(NP-3110 加速度検出器)
感度*1 1 mV/(m/s2)±15 % 1.0 mV/(m/s2)± 1dB 1.0 mV/(m/s2)±1 dB 0.5 mV/(m/s2)±1dB
共振周波数 約 50 kHz 約 40 kHz 約 40 kHz 約 45 kHz
周波数範囲 1 Hz~10 kHz±5 %
0.7 Hz~13 kHz±10 %

2 Hz~ 8 kHz±0.5 dB

2 Hz~6 kHz±0.5 dB 5 Hz~6 kHz±0.5 dB
0.3 Hz~20 kHz±3 dB 0.8 Hz~16 kHz±3 dB 0.8 Hz~16 kHz±3 dB 5 Hz~15 kHz±3 dB
最大使用加速度 4900 m/s2 2200 m/s2 2200 m/s2 4400 m/s2
耐衝撃性 98,000(m/s2 10,000(m/s2 10,000(m/s2 100,000(m/s2
使用温度範囲 −54~+125 ℃ −20~+110 ℃ −20~+110 ℃ −20~+110 ℃
出力インピーダンス 100 Ω以下 100 Ω以下 100 Ω以下 100 Ω以下
検出器ノイズ 20 μVrms
0.02 m/s2 ・rms
20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下
0.04 m/s2 ・rms以下
駆動電源 18 ~ 30 VDC
2 ~ 20 mA
定電流駆動
15 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
15 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
12 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
質量 0.5 g NP-3412:5.5 g
NP-3414:3.5 g
1.9 g 5.4 g
接地/絶縁 ケース接地
(陽極酸化処理により表面絶縁処理されています)
ケース接地 ケース接地 ケース接地
ケース材質 アルミニウム合金 SUS303 チタン チタン
外径寸法 6.4×11.4×3.6 H NP-3412:10 Hex×12.5 H
NP-3414:8 Hex×11 H
7 Hex ×11.5 H 11 Hex×14.5 H
コネクタ 3-56 ミニチュアコネクタ横出し NP-3412:M3マイクロコネクタ横出し
NP-3414:M3マイクロコネクタ上出し
M3マイクロコネクタ上出し マイクロコネクタ横出し (M3)
ケーブル 専用ケーブル
NP-0172A(3 m)付属
別売 NP-0150シリーズ 別売 NP-0150シリーズ 専用ケーブル(3 m)付属別売NP-0150シリーズ
取付ネジ 接着 M3 メス M3 メス M3 メス
付属品 NP-0172A(3 mケーブル)
NP-0021 ミニチュア-BNCアダプタ
取付ワックス
取り外し工具
取扱説明書
出荷特性表
イモネジ M3
取扱説明書
出荷特性表
イモネジ M3
取扱説明書
出荷特性表
イモネジ M3
専用ケーブル(3 m)
取扱説明書
出荷特性表
価格
(税込)

NP-3412:

NP-3414:


*1:感度の±0.5 dB、 ±1 dBはセンサ個々の感度のバラつき (個体差)を表し、測定精度ではありません。それぞれの感度値に従って校正を行うことにより、どのセンサも同じ条件・精度で測定が出来ます。 1 G≒9.8 m/s2 *2:JIS C 0920保護等級7に準ずる。

*3:本体のみの使用温度範囲です。ケーブルを含んだ使用温度範囲は-25~+105 ℃になります。

*5:ケーブルは含みません。 ケーブル・アクセサリ一覧へのリンクボタン

特長 汎用 汎用・フロート 高感度 高感度・フロート 防水*2
構造 シェア型 シェア型 シェア型 シェア型 シェア型

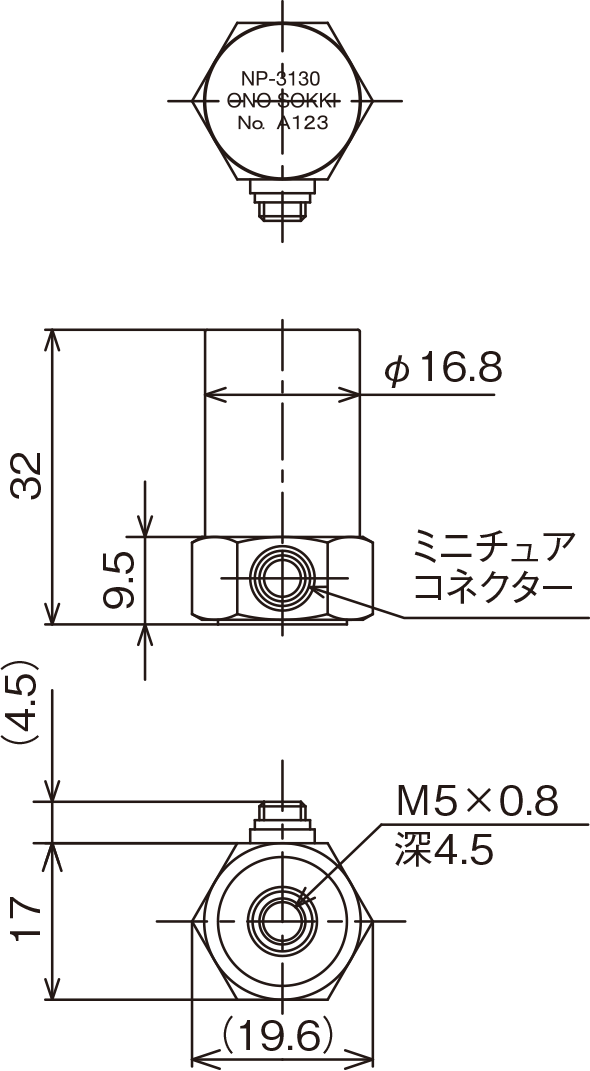

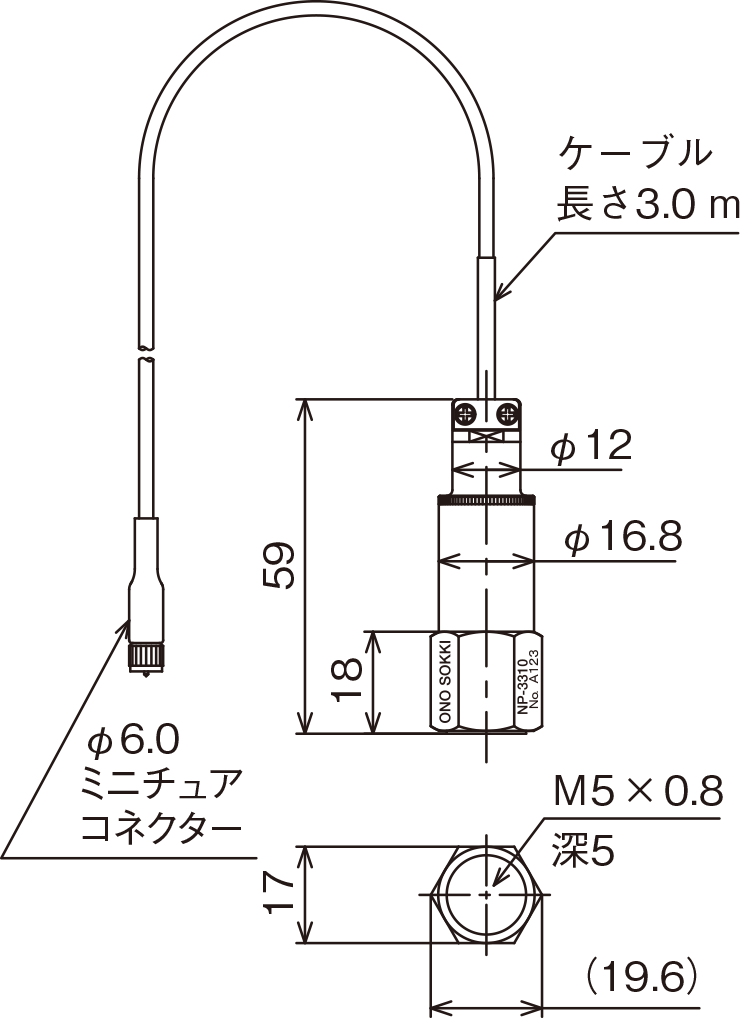

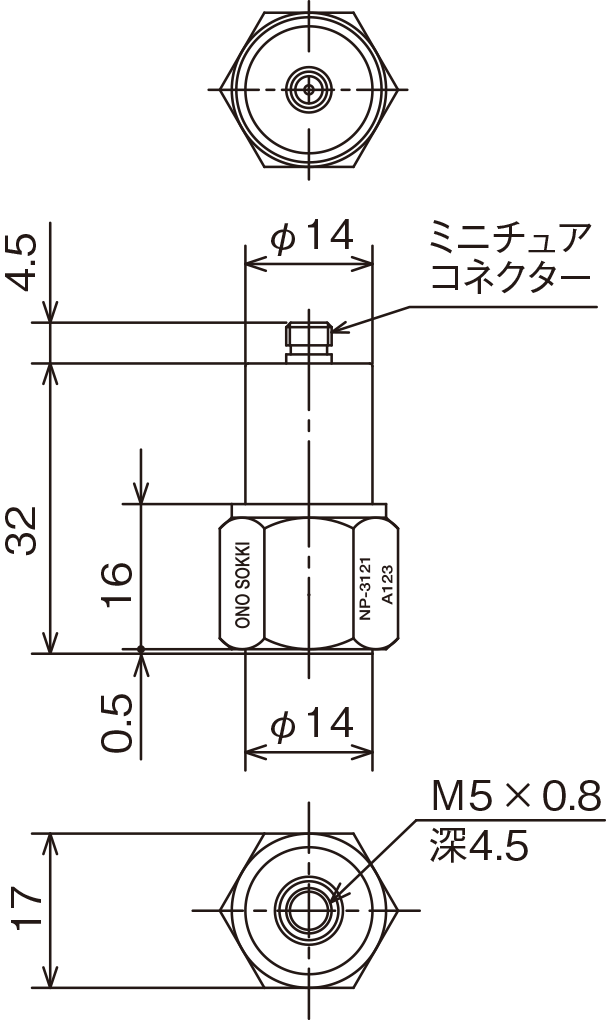

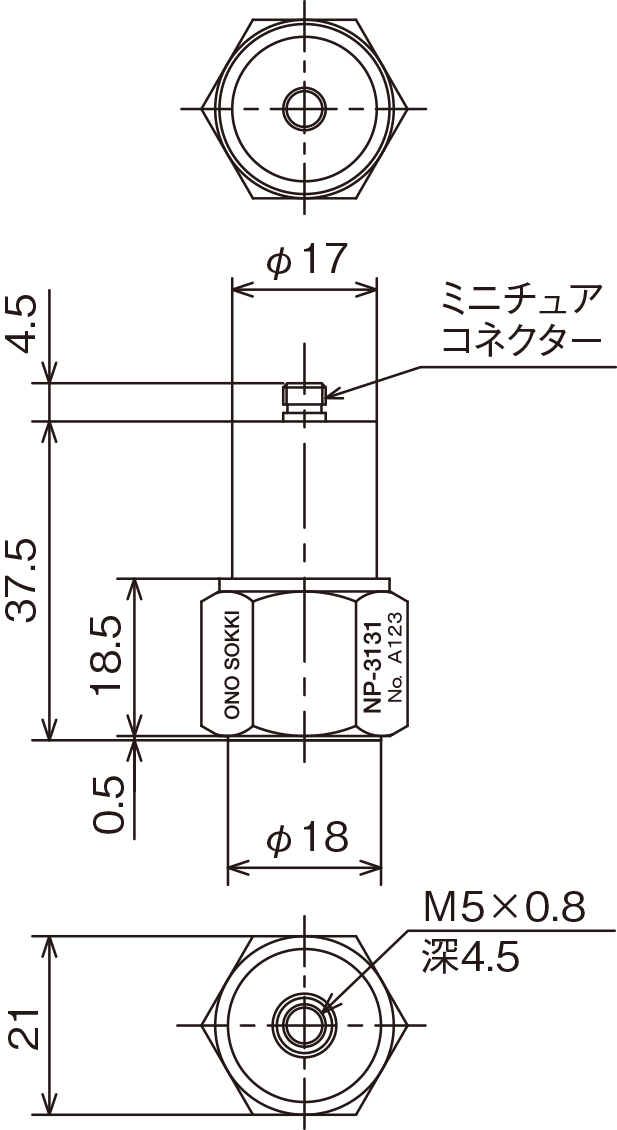

型名 NP-3120 NP-3121 NP-3130 NP-3131 NP-3310
外観 製品写真(NP-3120 加速度検出器) 製品写真(NP-3121 加速度検出器) 製品写真(NP-3130 加速度検出器) 製品写真(NP-3131 加速度検出器) 製品写真(NP-3310 加速度検出器)
感度*1 1.0 mV/(m/s2)±1 dB 1.0 mV/(m/s2)±1 dB 10 mV/(m/s2)±1 dB 10 mV/(m/s2)±1 dB 1.0 mV/(m/s2)±1 dB
共振周波数 約 50 kHz 約 50 kHz 約 25 kHz 約 25 kHz 約 35 kHz
周波数範囲 5 Hz~5 kHz±0.5 dB 5 Hz~5 kHz±0.5 dB 5 Hz~4 kHz±0.5 dB 5 Hz~4 kHz±0.5 dB 5 Hz~4 kHz±0.5 dB
5 Hz~12 kHz±3 dB 5 Hz~10 kHz±3 dB 5 Hz~10 kHz±3 dB 5 Hz~8 kHz±3 dB 5 Hz~10 kHz±3 dB
最大使用加速度 2,200 m/s2 2,200 m/s2 220 m/s2 220 m/s2 2,200 m/s2
耐衝撃性 100,000(m/s2 10,000(m/s2 100,000(m/s2 5,000(m/s2 10,000(m/s2
使用温度範囲 −20~+110 ℃ −20~+110 ℃ −20~+110 ℃ −20~+110 ℃ −20~+80 ℃
出力インピーダンス 100 Ω以下 100 Ω以下 100 Ω以下 100 Ω以下 100 Ω以下
検出器ノイズ 20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下
0.02 m/s2 ・rms以下
20 μVrms以下0.002 m/s2 ・rms以下 20 μVrms以下
0.002 m/s2 ・rms以下
20 μVrms以下
0.02 m/s2 ・rms以下
駆動電源 15 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
15 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
15 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
15 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
15 ~ 25 VDC
0.5 ~ 5 mA
定電流駆動
接地/絶縁 ケース接地 取付面絶縁 ケース接地 取付面絶縁 ケース接地
質量 20 g 34 g 46 g 69 g 59 g *5
ケース材質 SUS303 SUS303 SUS303 SUS303 SUS303
外径寸法 14 Hex×23 H 17 Hex×32 H 17 Hex×32 H 21 Hex×37.5 H 17 Hex×59 H
コネクタ ミニチュアコネクタ横出し ミニチュアコネクタ上出し ミニチュアコネクタ横出し ミニチュアコネクタ上出し ケーブル直出し
片端ミチュアコネクタ
ケーブル 別売りNP-0120/0130シリーズ 別売りNP-0120/0130シリーズ 別売りNP-0120/0130シリーズ 別売りNP-0120/0130シリーズ ケーブル直出し
(3 m)
取付ネジ M5 メス M5 メス M5 メス M5 メス M5 メス
付属品 イモネジ M5
取扱説明書
出荷特性表
イモネジ M5
取扱説明書
出荷特性表
イモネジ M5
取扱説明書
出荷特性表
イモネジ M5
取扱説明書
出荷特性表
イモネジ M5
取扱説明書
出荷特性表
価格
(税込)





*1:感度の±0.5 dB、 ±1 dBはセンサ個々の感度のバラつき (個体差)を表し、測定精度ではありません。それぞれの感度値に従って校正を行うことにより、どのセンサも同じ条件・精度で測定が出来ます。 1 G≒9.8 m/s2
*2:JIS C 0920保護等級7に準ずる。
*3:本体のみの使用温度範囲です。ケーブルを含んだ使用温度範囲は-25~+105 ℃になります。
*5:ケーブルは含みません。 ケーブル・アクセサリ一覧へのリンクボタン

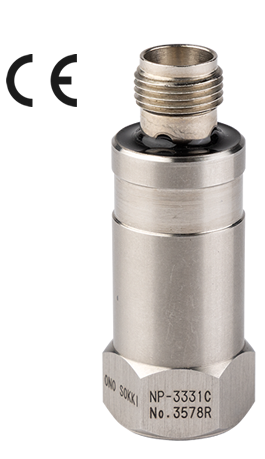

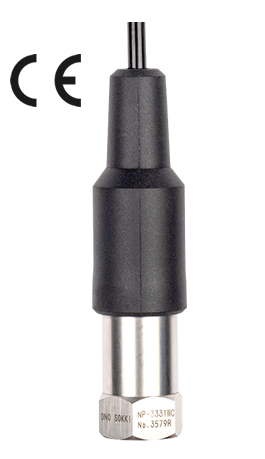

特長 CE marking適合*6 TEDS 対応、CE marking適合*6
構造 シェア型 シェア型

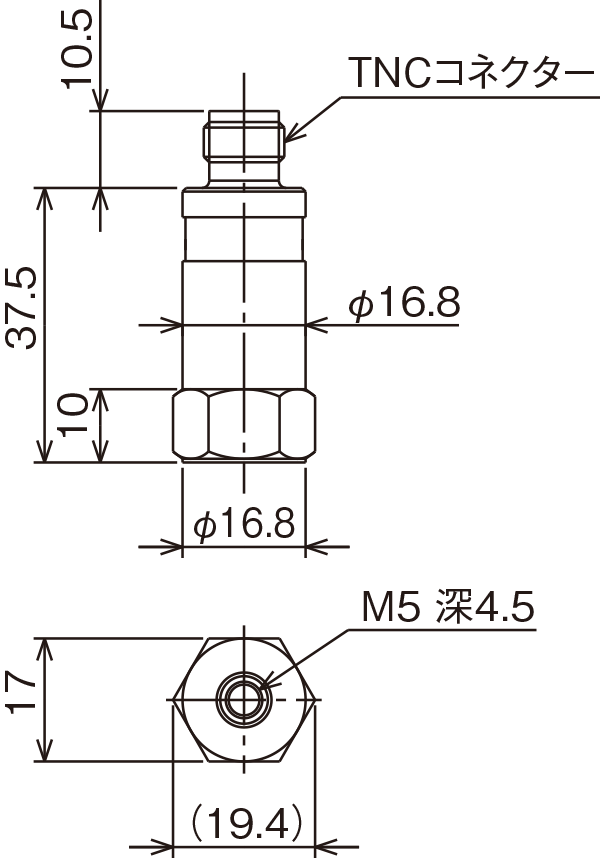

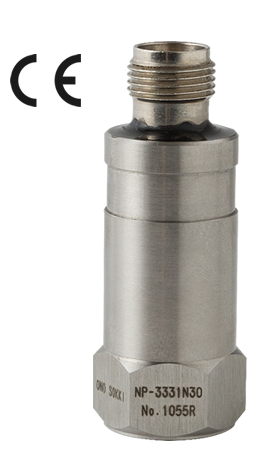

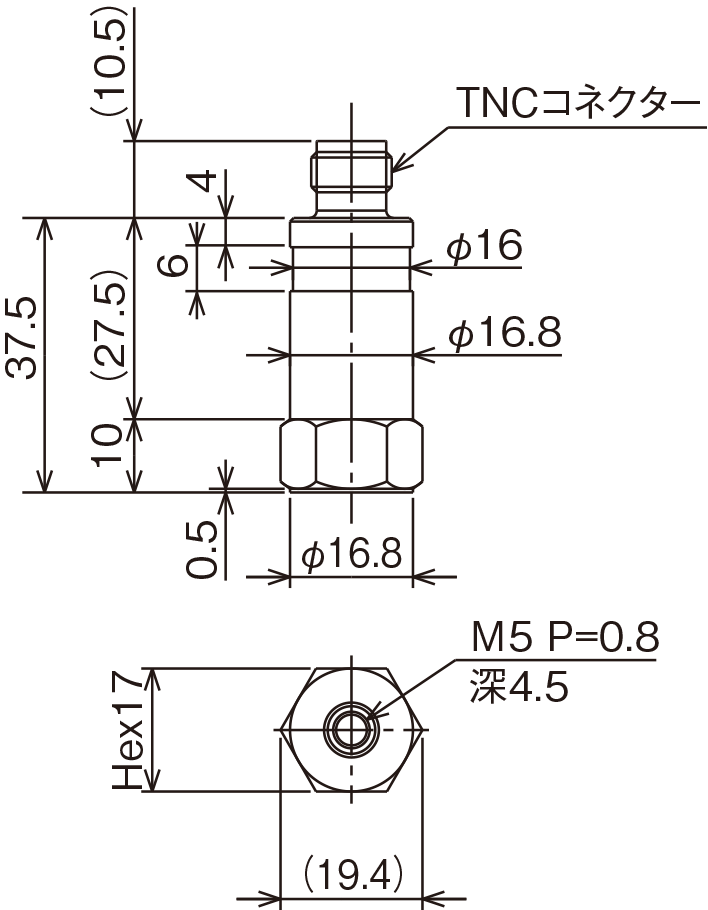

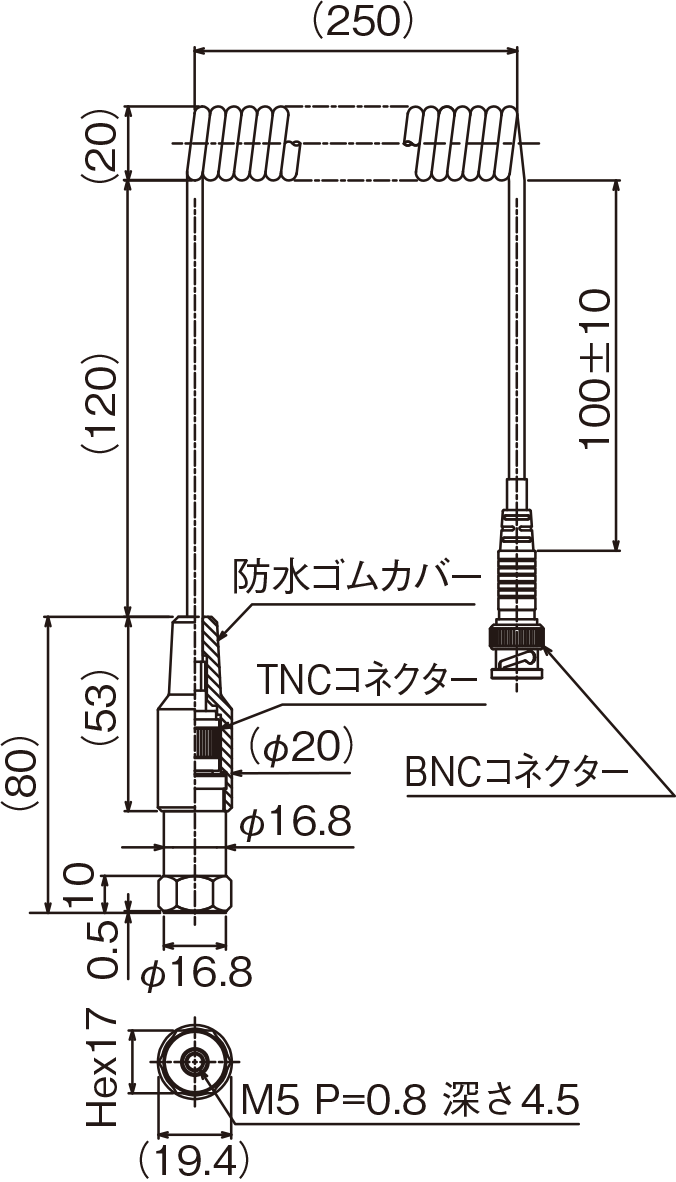

型名 NP-3331B NP-3331N30
外観 製品写真(NP-3331B 加速度検出器) 製品写真(NP-3331N20 加速度検出器)
感度*1 5.0 mV/(m/s2)±1 dB 5.0 mV/(m/s2)±10 %
共振周波数 約 25 kHz 約 25 kHz
周波数範囲 2 Hz~4 kHz±5 % 2 Hz~4 kHz±5 %
2 Hz~10 kHz±3 dB 2 Hz~10 kHz±3 dB
最大使用加速度 700 m/s2 700 m/s2
耐衝撃性 10,000(m/s2 10,000(m/s2
使用温度範囲 −20~+110 ℃ −20~+85 ℃

出力インピーダンス

100 Ω以下 300 Ω以下
検出器ノイズ 20 μVrms以下
0.004 m/s2 ・rms以下
20 μVrms以下
0.004 m/s2 ・rms以下
TEDS規格 - IEEE 1451.4-2004
Template ID=25

駆動電源

15 ~ 25 VDC 0.5 ~ 5 mA
定電流駆動
18 ~ 25 VDC 0.5 ~ 5 mA
定電流駆動

質量

50 g 約 50 g
接地/絶縁 ケース絶縁 ケース絶縁

ケース材質

SUS303 SUS303
外径寸法 17 Hex×37.5 H 17 Hex×37.5 H

コネクタ

TMCコネクタ上出し TNCコネクタ上出し
ケーブル 別売りNP-0140シリーズ 別売りNP-0140シリーズ
取付ネジ M5 メス M5 メス
付属品 イモネジ M5、取扱説明書、出荷特性表 イモネジ M5、取扱説明書、出荷特性表
価格
(税込)


*6:CEマーキング適応はセンサケーブル30 m以下の場合に限ります。



TEDS = Transducer Electronic Data Sheet

IEEE(IEEE 1451.4-2004、Template, Ver 1.0 ID=25)により発行されたセンサとアクチュエータ向けの規格で、TEDS情報が書き込まれたセンサを本規格に対応した計測システムに接続すると、TEDS情報がセンサから計測システムへ転送され、これによって,これまで手作業で行われていた校正値の入力を自動化でき、手作業による設定ミスの防止や、セットアップの時間を短縮できます。

ケーブル・アクセサリ一覧へのリンクボタン
