加速度検出器用
信号ケーブル・アクセサリ

  • Home
  • 製品 サービス
  • センサ・計測機器
  • 音響・振動
  • 加速度検出器用 信号ケーブル・アクセサリ

信号ケーブル

型名 長さ 接続元(検出器) 仕様/外観 価格(税込)
NP-0121 1.5 m NP-2120、2810、3120、3121、3130、3131
(NP-2130、3910*2、510、510I、520、520I 、550、560*2、602*1)*3
イラスト(NP-0120 シリーズ信号ケーブル)

使用温度範囲 :−25 ~ +105 °C
ケーブル径:φ1.2 mm
種類 :ローノイズケーブル

( )
NP-0122 3 m
( )
NP-0123 5 m
( )
NP-0124 10 m
( )
NP-0131 1.5 m NP-2120、2810、3120、3121、3130、3131
(NP-2130、3910*2、510、510I、520、520I 、550、560*2、602*1)*3
イラスト(NP-0130 シリーズ信号ケーブル)

使用温度範囲 :−73 ~ +260 °C
ケーブル径:φ2.3 mm
種類 :ローノイズケーブル

( )
NP-0132 3 m
( )
NP-0133  5 m
( )
NP-0134 10 m
( )
NP-0143 5 m NP-3331B、3331N30
(NP-3331、3331A、3331N20)*3
イラスト(NP-0140 シリーズ信号ケーブル)

使用温度範囲 :−20 ~ +110 °C
ケーブル径:φ4.2 mm

( )
NP-0144 10 m
( )
NP-0146 20 m
( )
NP-0148 30 m
( )
NP-0151A 1.5m NP-2910*1、3110*1、3412、3414、3418



使用温度範囲 :

マイクロコネクタ -20~160 °C
ミニチュアコネクタ -20~110 °C
ケーブル径:φ1.2mm
種類 :ローノイズケーブル


( )
NP-0152A 3 m
( )
NP-0153A 5 m
( )
NP-0154A 10 m
( )
NP-0162 3 m NP-2710 イラスト(NP-0160 シリーズ信号ケーブル)


使用温度範囲 :−90 ~ +260 °C
ケーブル径:φ2.0 mm
種類:ローノイズケーブル


( )
NP-0164 9 m
( )
NP-0172A 3 m NP-3211 *1 イラスト(NP-0172 シリーズ信号ケーブル)


使用温度範囲 :−90 ~ +260 °C
ケーブル径:φ1.1 mm


( )
NP-0222 3 m

NP-3572、3574、(NP-3560)*3

NP-3576N20、3578N20
(NP-3576N10、NP-3578N10)*3

イラスト(NP-0222 信号ケーブル)
使用温度範囲 :
A部 = −50 ~ +125 °C、
B部 = −20 ~ +60 °C
ケーブル径:
A部 = φ2.6 mm、
B部 = φ2.1 mm

( )
NP-0232 3 m イラスト(NP-0232 信号ケーブル)
A部 = −50 ~ +125 °C、
B部 = −20 ~ +60 °C
ケーブル径:
A部 = φ2.6 mm、
B部 = φ2.1 mm

( )
NP-0213 5 m

NP-3572、3574、(NP-3560)*3
NP-3576N20、NP-3578N20
(NP-3576N10、NP-3578N10)*3
用延長ケーブル


使用温度範囲 :−51 ~ +125 °C
ケーブル径:φ2.6 mm


( )
NP-0214 10 m

( )

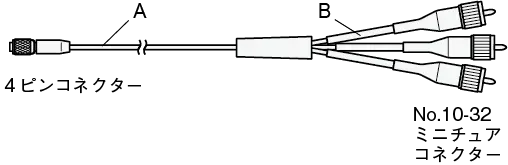

NP-0252 3 m NP-3560B、(NP-3560A)*3 イラスト(NP-0252 信号ケーブル)
使用温度範囲 :−90 ~ +200 °C
ケーブル径:
A部 = φ2.54 mm、
B部 = φ1.96 mm

( )
NP-0262 3 m イラスト(NP-0262 信号ケーブル)
使用温度範囲 :−90 ~ +200 °C
ケーブル径:
A部 = φ2.54 mm、
B部 = φ1.96 mm

( )
NP-0243 6 m NP-3560B (NP-3560A)*3用延長ケーブル

イラスト(NP-0240 シリーズ 信号ケーブル)


使用温度範囲 :−90 ~ +200 °C
ケーブル径:φ2.54 mm


( )
NP-0272 3 m NP-3550 NP-3550用ケーブル
ケーブル材質:
A部 テフロン
B部 テフロン
使用温度範囲 :
A部 -90 ~+200 °C
B部 -90 ~+204 °C
  ケーブル径:
A部 = φ1.96 mm、
B部 = φ1.9 mm
¥ 60,000
(¥ 66,000 )
NP-0273 6.1 m NP-3550用ケーブル
ケーブル材質:
A部 シリコン
B部 テフロン
使用温度範囲 :
A部 -60 ~+260 °C
B部 -90 ~+204 °C
  ケーブル径:
A部 = φ1.8 mm、
B部 = φ1.9 mm
¥120,000
(¥132,000 )
NP-0274 9.1 m NP-3550用ケーブル
ケーブル材質:
A部 テフロン
B部 テフロン
使用温度範囲 :
A部 -90 ~+200 °C
B部 -90 ~+204 °C
  ケーブル径:
A部 = φ1.96 mm、
B部 = φ1.9 mm
¥95,000
(¥104,500 )
NP-0291 1.5m NP-3550 用変換ケーブ ル
NP-0252、NP-0262、NP-0243 を利用する際に使用

ケーブル材質:テフロン
使用温度範囲 :-90 ~+200 °C
ケーブル径: φ1.96 mm
¥ 70,000
( ¥ 77,000 )
NP-0322 3.3 m NP-3564N10
使用温度範囲 :
A: −50 ~ +120 °C
B: −20 ~ +60 °C
ケーブル径:
A部 = φ2 mm、
B部 = φ2.1 mm
¥ 45,000
( ¥ 49,500 )
NP-0332 3.3 m
使用温度範囲 :
A: −50 ~ +120 °C
B: −20 ~ +60 °C
ケーブル径:
A部 = φ2 mm、
B部 = φ2.1 mm
¥ 45,000
( ¥ 49,500 )
NP-0313 5 m

NP-3564N10
用延長ケーブル


使用温度範囲 :−50 ~ +120 °C
ケーブル径:φ2 mm

¥ 69,000
( ¥ 75,900 )
NP-0314 10 m ¥79,000
( ¥ 86,900 )
NP-0073*4 0.4 m NP-7310 用分岐ケーブル

使用温度範囲 :−10 ~ +50 °C
ケーブル径:φ2.5 mm

( )

*1: ケーブルはセンサに付属されています。
*2: NP-0021 ミニチュア/BNC変換コネクタが必要です。
*3: ( )中は生産完了製品です。
*4: NP-7310 購入時は、本体に付属されています。







信号ケーブル延長用アダプタ

型名 使用例 外観 価格(税込)
NP-0020

イラスト(NP-0020 信号ケーブル延長用アダプタ)


(税込 )





ミニチュア/BNC 変換コネクタ

型名 使用例 外観 価格(税込)
NP-0021

イラスト(NP-0021 ミニチュア/BNC変換コネクタ)


(税込 )





マグネットベース

型名 仕様 適合センサ 外観 価格(税込)
NP-0100 質量:22 g
吸着力:120 N
NP-3130、3131、3310、3331B、3331N30
(NP- 2130、3331A、3331N20、4120、520、520I)*

( )
NP-0101 質量:12 g
吸着力:30 N
NP-2120、3120、3121、3572、3574、3576N20、3578N20
(NP-3576N10、3578N10、3910、510、510I)*

( )
NP-0102 質量:10 g
吸着力:30 N

NP-3110、3412、3414、3418
※フラットテーブルNP-0042を使用すれば
NP-2110、2910、3211、3560B
(3210、3560A、602)*にも使用可。

( )
NP-0103 質量:2.2 g
吸着力:4.0 N
NP-3412、3414、3418
( )
NP-0104 質量:4.5 g
吸着力:40 N
NP-3564N10 ¥ 39,000
( ¥ 42,900 )
NP-032 質量:34 g
吸着力:40 N
NP-2120、2810、3120、3121、3130、3131、3310
(NP-2130、3910、510、510I、520、520I)*

( )

*:( )中は生産完了製品です。

マグネットによる簡単取付。マグネットのとり付く測定対象に取付け、測定するときに使用します。





探触針

型名 仕様 適合センサ 外観 価格(税込)
NP-033 材質:SUS303 NP-2120、2810、3120、3121、3130、3131、3331B、3331N30、3310(三軸加速度検出器を除く)
( )
(受注生産)

*:生産完了製品です





マウントベース

型名 仕様 適合センサ 外観 価格(税込)
NP-031

材質:SUS303



NP-2120、2810、3120、3121、3130、3131、3331B、3331N30、3310、3572、3574、3576、3578
( )
NP-0032 材質:チタン
NP-2710、3418、3560B、3560A*
( )
NP-0035 材質:アルミ、絶縁コート
(3個/パッケージ)
NP-2710、3418、3560B、3560A*
( )

*:生産完了製品です

イラスト(マウントベース)
センサ底面の保護。センサ底面をキズ付けることなく測定対象に取付け、取りはずしを行うときに使用します。





マウンティングクリップ

型名 仕様 適合センサ 外観 価格(税込)
NP-0061 材 質 : ABS樹脂
質 量 : 約 1.7 g
NP-3572、3574、3576N20、NP-3578N20、3576N10*、3578N10*
( )
(5個/パッケージ)
NP-0062 NP-3564N10 ¥ 8,000
( ¥ 8,800 )
(5個/パッケージ)

注意 マウンティングクリップを使用すると周波数範囲が1kHz 以下になります。

マウンティングクリップ





変換ネジ

型名 仕様 適合センサ 外観 価格(税込)
NP-0051

材質:ベリリウム銅

質量:0.2 g

NP-3560B、NP-3560A*


( )
(3個/パッケージ)

*:生産完了製品です

イラスト(NP-0051 変換ネジ)





フラットテーブル

型名 仕様 適合センサ 外観 価格(税込)
NP-0042 材質:SUS304
質量:約7.8 g
NP-2110、2910、3211、3560B
(3210、3560A、602)*


( )
(受注生産)

*:生産完了製品です

イラスト(NP-0042 フラットテーブル)
NP-2110、2910、3211、3560B(NP-3210、3560A、602)*をマグネットベースで設置する場合に使用します。





ワックス

型名 仕様 適合センサ 外観 価格(税込)
NP-0010 センサを測定対象に取付けます 接着タイプセンサ用 製品写真(NP-0010 ワックス)


( )

注意 センサ固定方法の違いにより周波数特性が変化します。

製品写真(NP-0010 ワックス)
