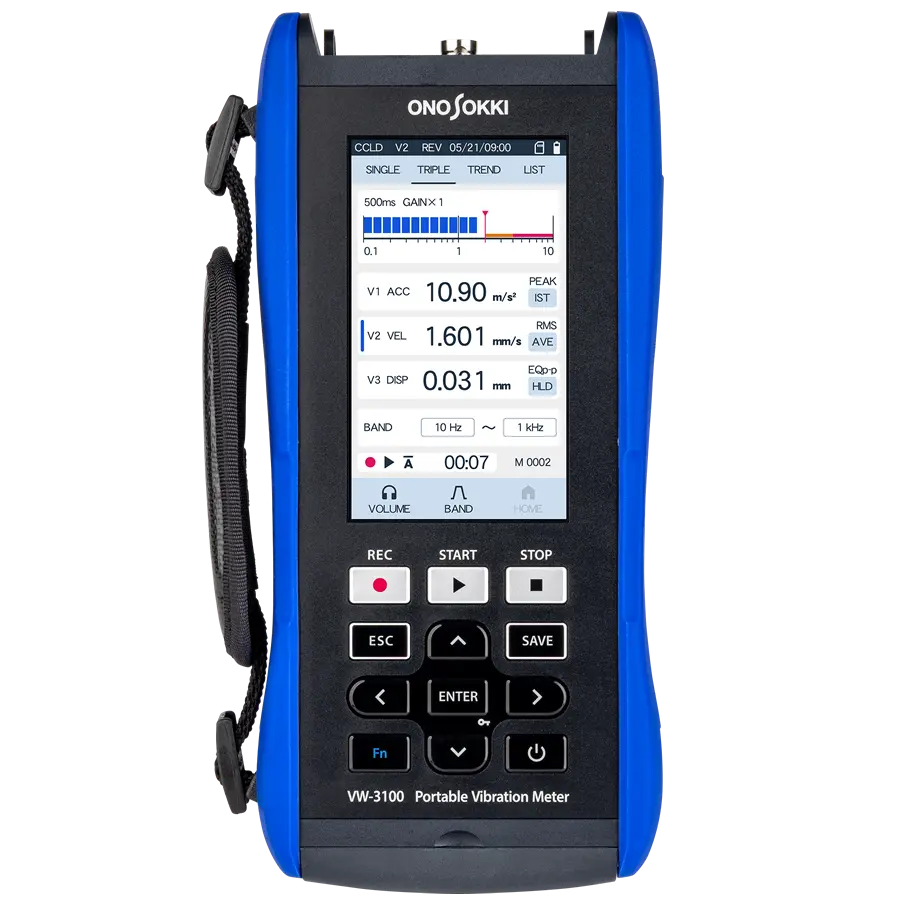

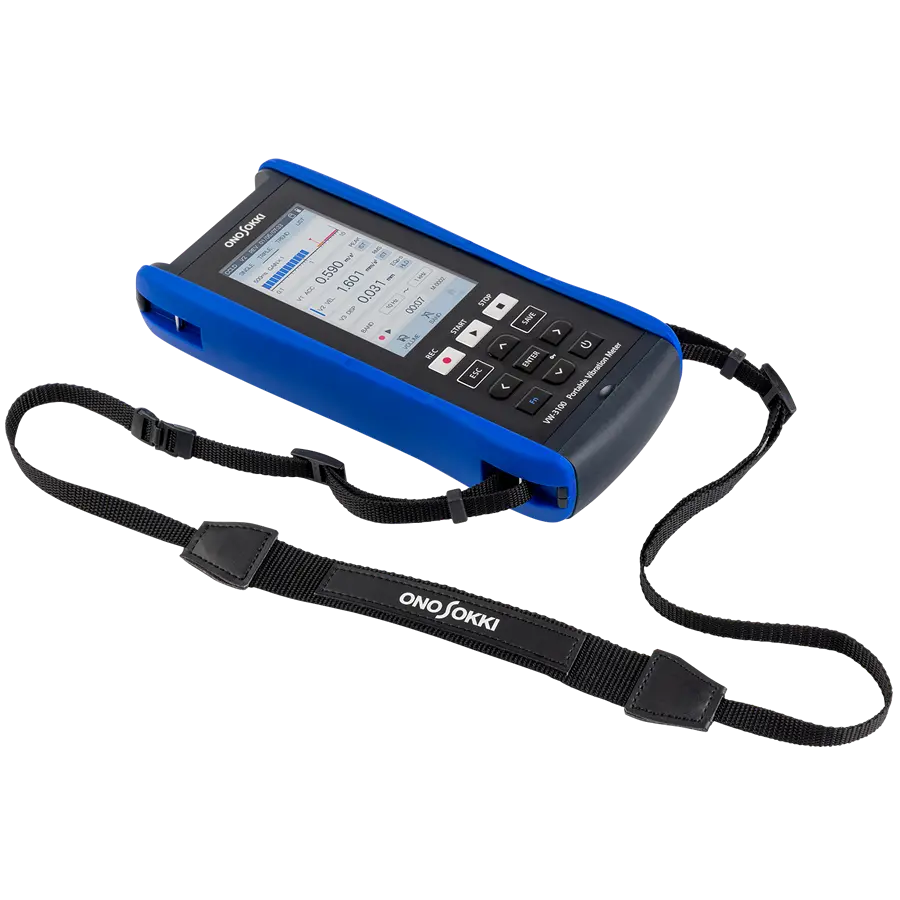

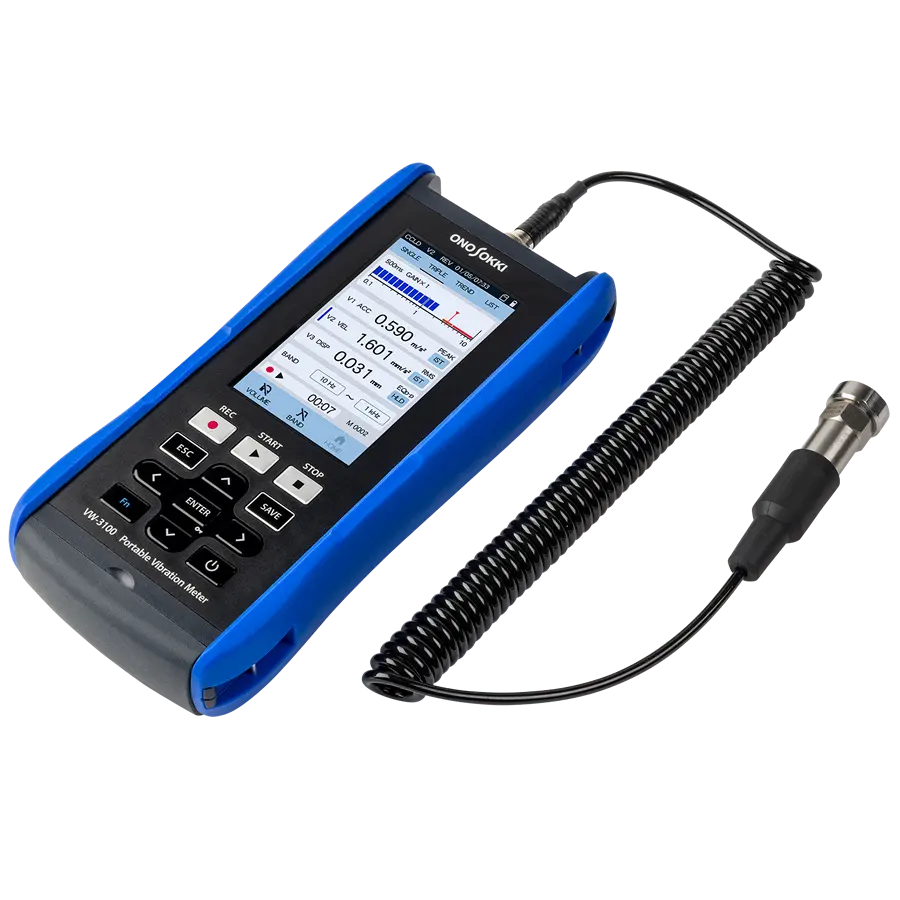

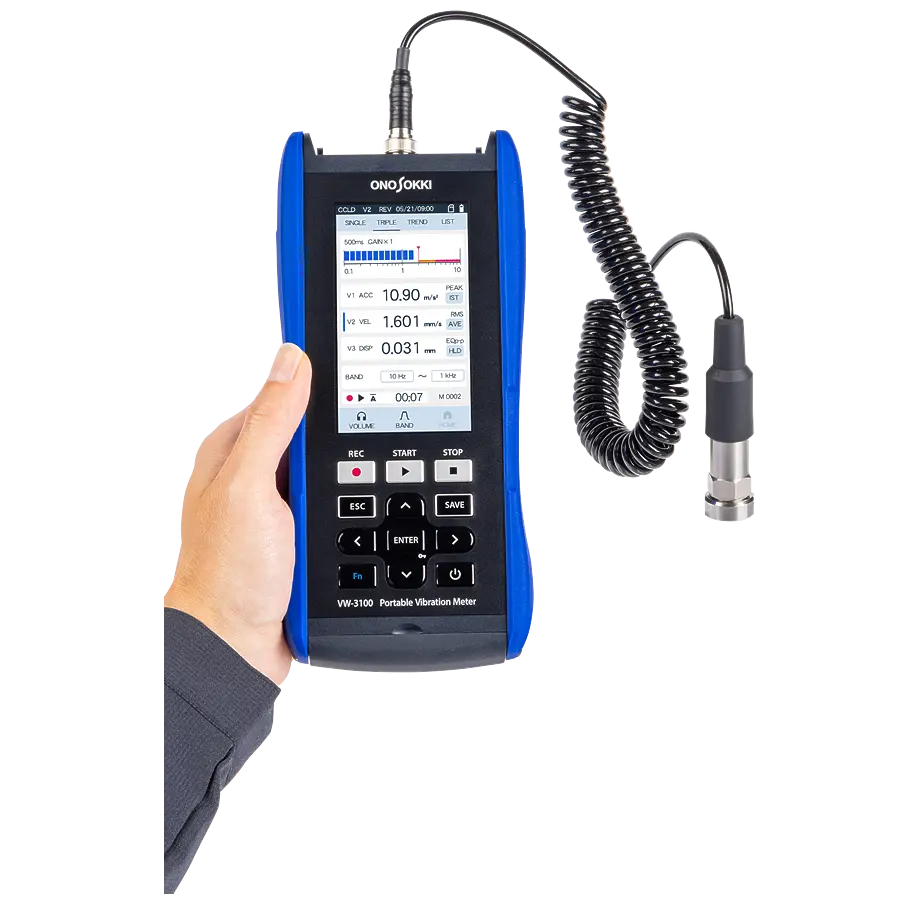

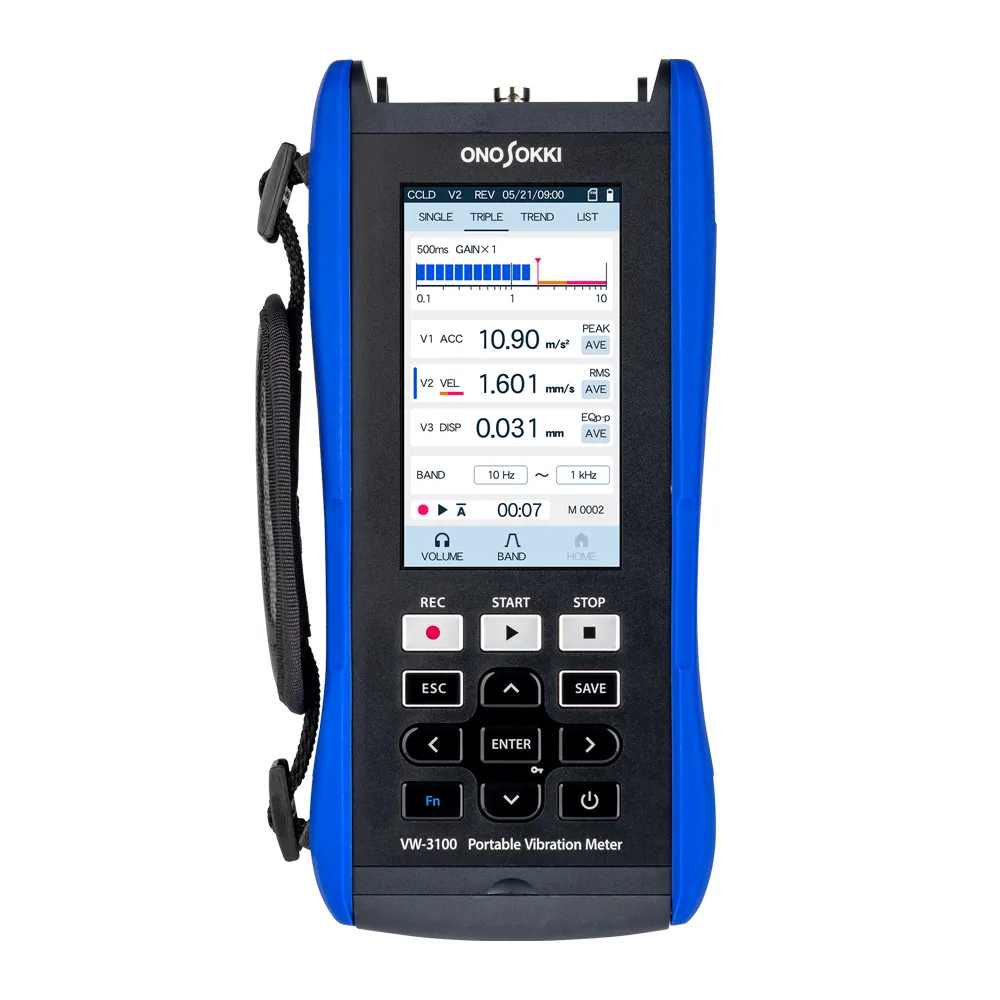

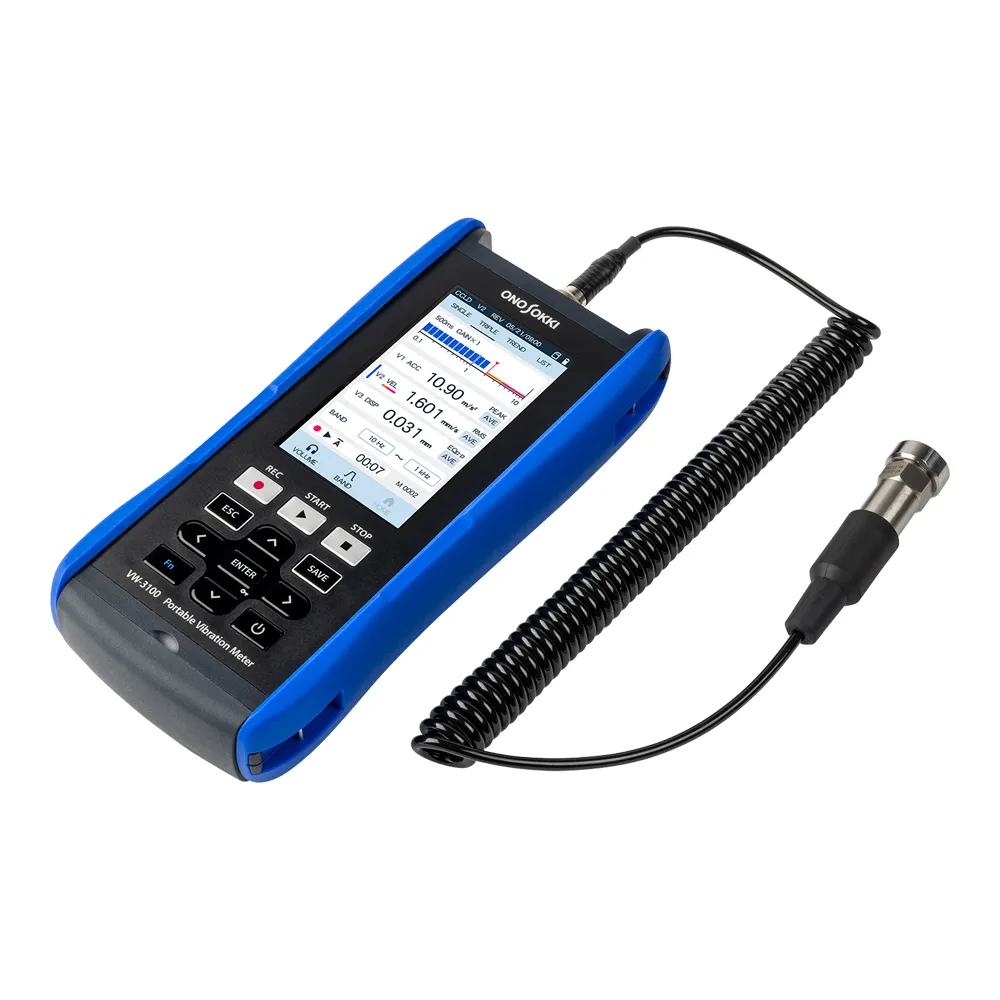

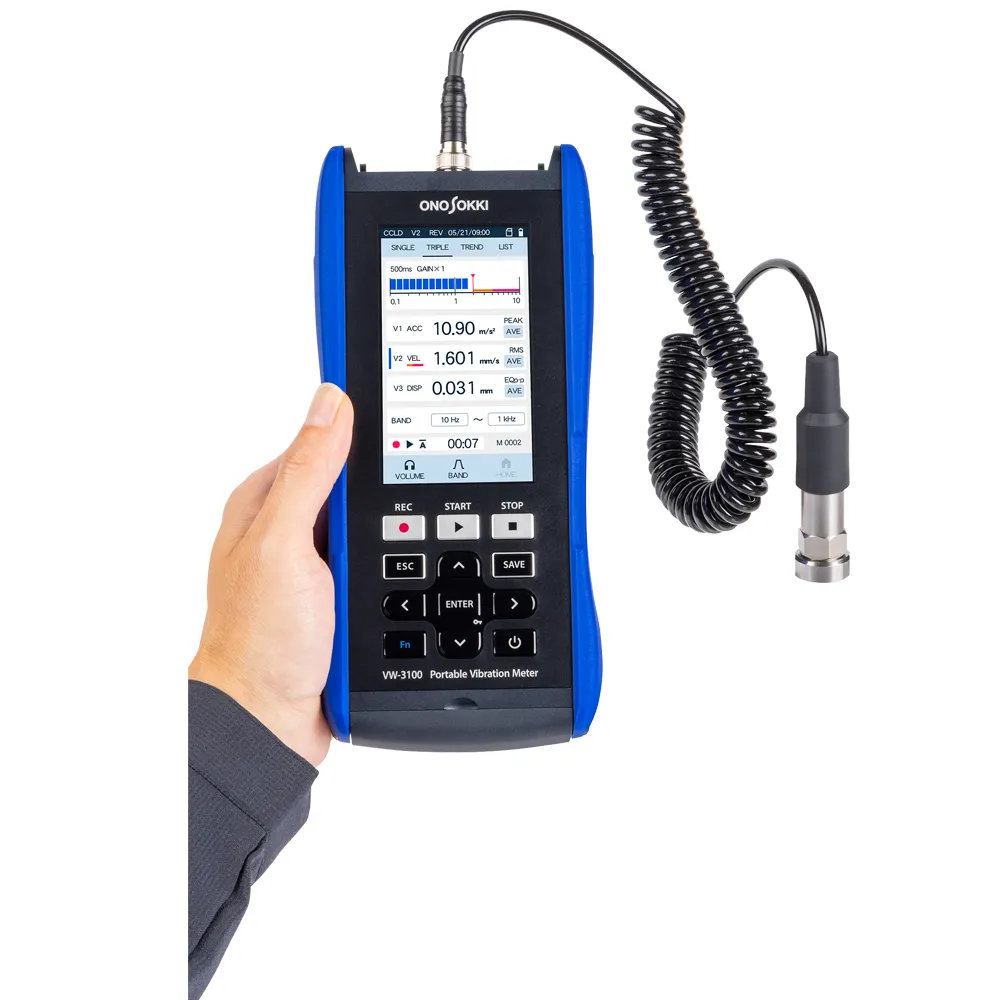

ポータブル振動計
VW-3100 NEW
（2025年9月18日発売）

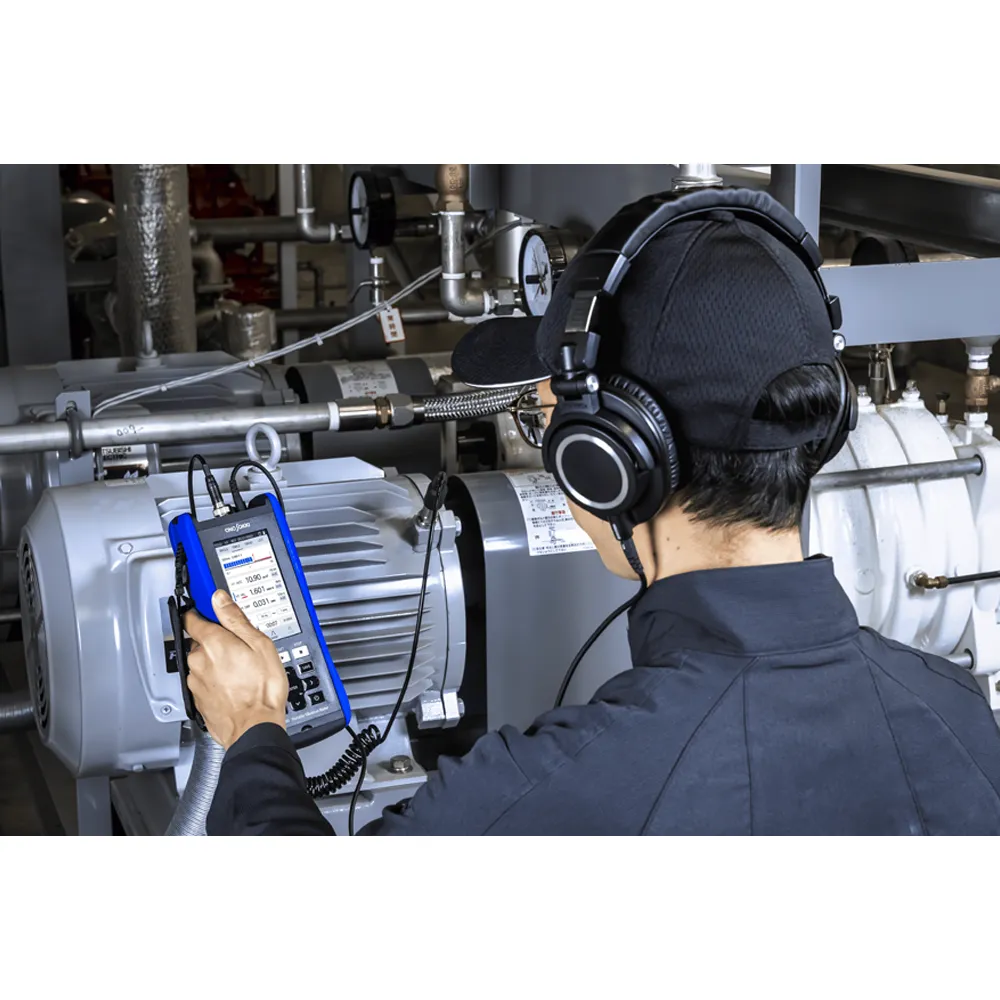

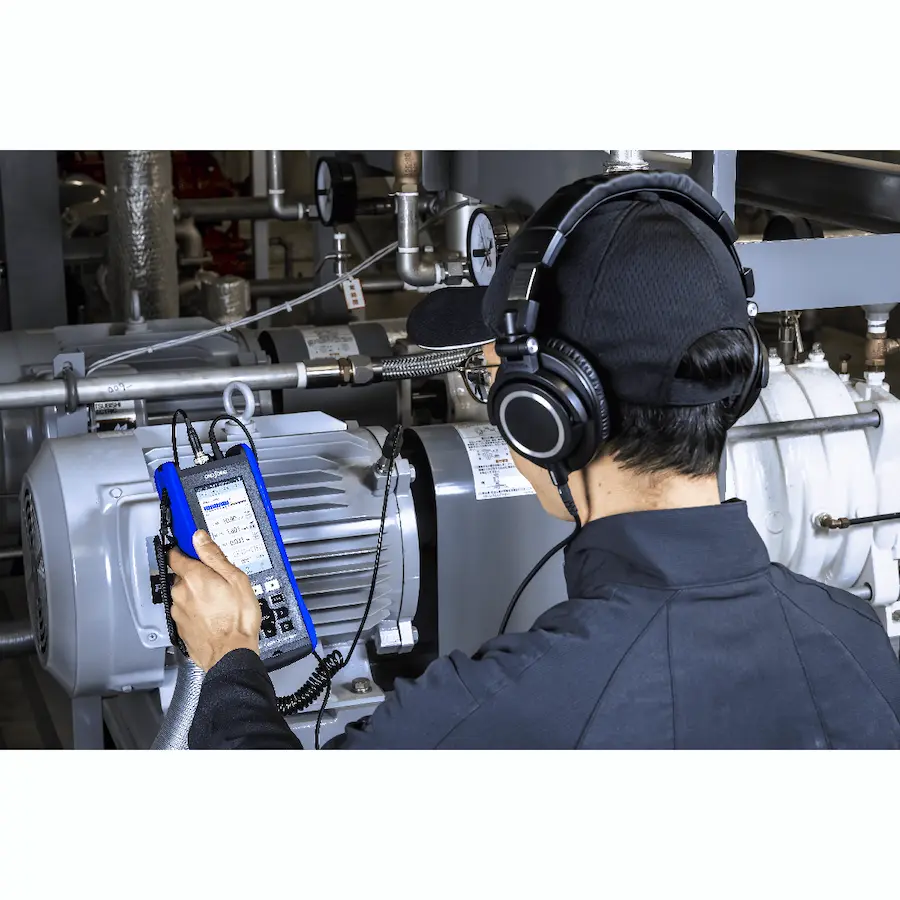

VW-3100は、現場の振動計測に必要な「聴く」「測る」「判断する」を1台で実現したポータブル振動計です。
計測器メーカーの小野測器だから提供できる、振動のセンシング技術と信号処理技術で困りごとを解決します。
特長
活用例
技術伝承に悩む方へ
熟練者の『耳』と『勘』を“聴く機能”で再現
五感点検を数値とデータに定量化
点検業務のDX化を目指す方へ
ポータブル振動計による計測とデータの傾向管理まで一気にスマート化
異音のトラブル対応を担当する方へ
異音の原因は振動現象がきっかけです。
「振動を音に変換して、過去の振動と「聴き比べる」が、
原因究明を早めます。
異常の発見にお困りの方へ
VW-3100独自機能「V3バンド」が見逃されがちだった故障の兆候を確実に捉えます

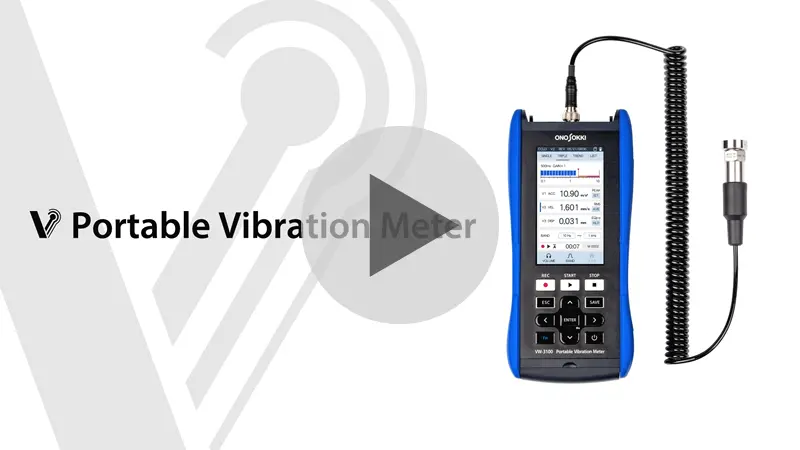

VW-3100 製品紹介動画
機能一覧

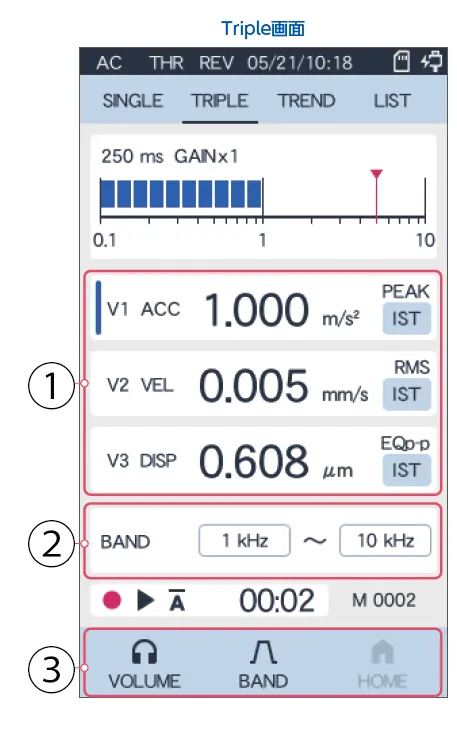

振動計モード
4種類の表示モード（Single, Triple, Trend, List）に加えて、 聴音機能やバンドパスフィルターを標準搭載しています。

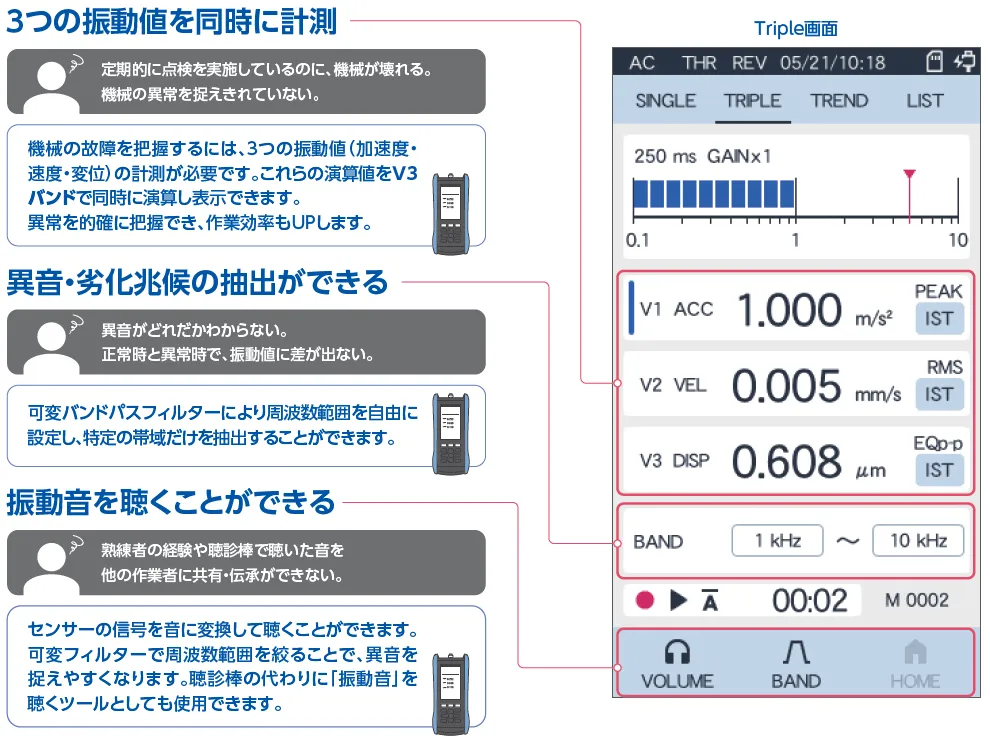

①3つの振動値を同時に計測
課題：
定期的に点検を実施しているのに、機械が壊れる。
機械の異常を捉えきれていない。
解決：
機械の故障を把握するには、3つの振動値（加速度・速度・変位）の計測が必要です。 これらの演算値をV3バンドで同時に演算し表示できます。 異常を的確に把握でき、作業効率もUPします。
②異音・劣化兆候の抽出ができる
課題：
異音がどれだかわからない。
正常時と異常時で、振動値に差が出ない。
解決：
可変バンドパスフィルターにより周波数範囲を自由に設定し、 特定の帯域だけを抽出することができます。
③振動音を聴くことができる
課題：
熟練者の経験や聴診棒で聴いた音を
他の作業者に共有・伝承できない。
解決：
センサー信号を音に変換して聴くことができます。
可変フィルターで周波数範囲を絞ることで、異音を捉えやすくなります。
聴診棒の代わりに「振動音」を聴くツールとしても使用できます。

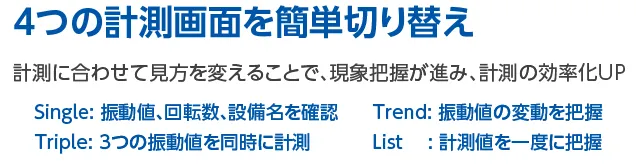

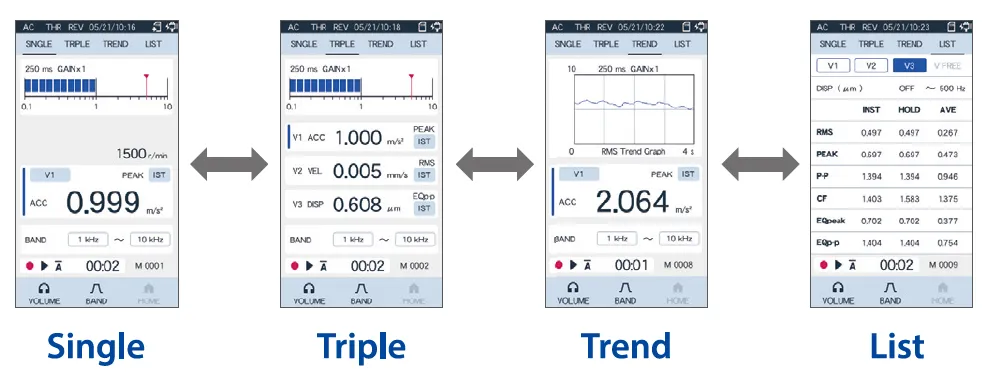

4つの計測画面を簡単切り替え
計測に合わせて見方を変えることで、現象把握が進み、計測の効率化UP
- Single： 振動値、回転数、設備名を確認
- Trend： 振動値の変動を把握
- List： 計測値を一度に把握
- Triple： 3つの振動値を同時に計測
オプション機能
課題：
熟練者のように、様々な音の中から異音を聴き分けることは難しい。
解決：

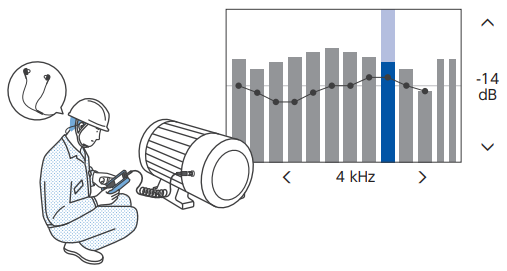

1/1オクターブバンドごとに振動音を増減可能。 気になる音を強調し、不要な音を低減することで、熟練者の「聴こえ」を再現し、勘所を共有できます。
課題：
データレコーダーを持って行くのは手間。 現場に人を集め、異音を確かめるのは面倒。
解決：

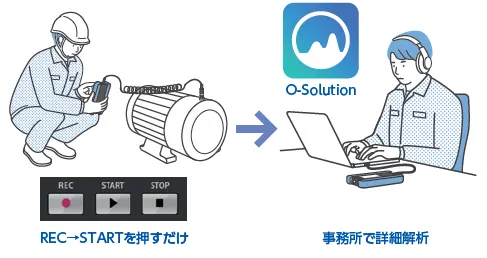

計測や点検をしながら、収録できます。事務所へ持ち帰って、振動音を聴き直し、O-Solutionなどで詳細解析ができます。技術伝承にも活用できます。
REC→STARTを押すだけで、事務所で詳細解析
課題：
振動音が変化しているのかわからない。
異常発生時の音と聴き比べたい。
解決：
現場で計測している振動音と、予め収録した振動音をその場で切り替え、聴き比べることができます。
さらにV3バンドを利用することで、異常の有無を判断しやすくなります。

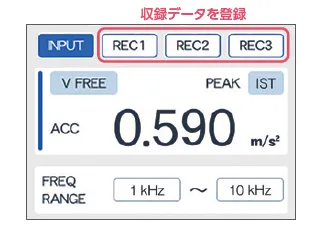

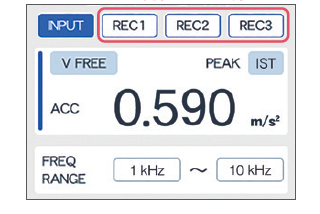

収録データを登録
課題：
異常現象を確実に捉えたい。
ノイズの影響を受けないように計測したい。
解決：
標準で搭載しているバンドパスフィルターに加え、より細かい周波数を選択できます。

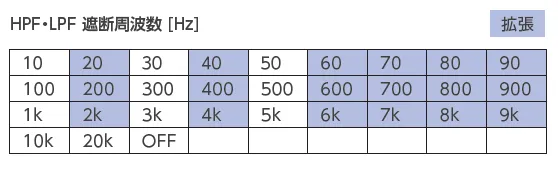

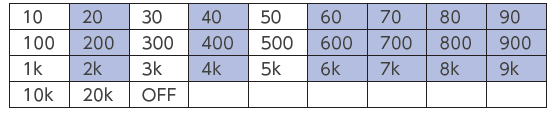

HPF・LPF遮断周波数［Hz］（網掛け部分は拡張）
課題：
経験に頼ったメンテナンスから脱却したい。
振動値を監視しながら適切な判断をしたい。
解決：

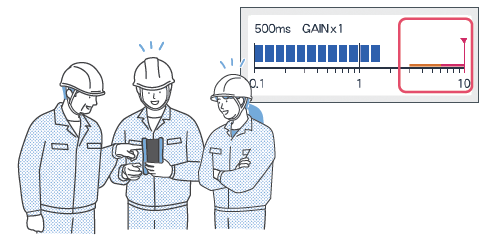

評価方法は、絶対値評価と相対値評価から選べます。
ISO・JISに応じた評価基準で、設備の状態を把握することができます。

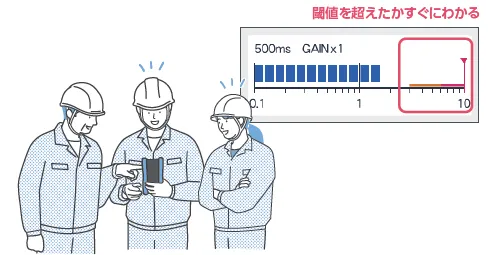

しきい値を超えたかすぐにわかる

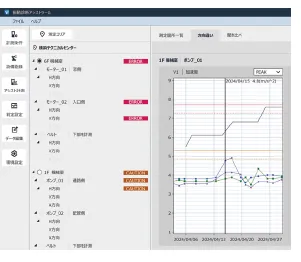

振動診断アシストツール
振動計の計測条件や取得データを管理するソフトウェアです。
計測条件や評価基準をソフト上で作成し、ポータブル振動計に送信することで、点検業務の効率化が図れます。さらに、振動値の傾向可視化と評価基準との比較をスムーズに行うことで、保全作業の効率化につながります。

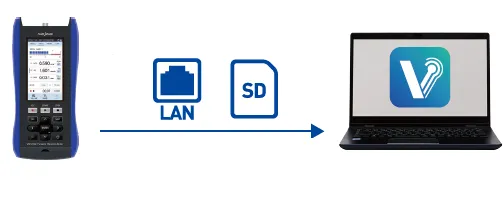

VW-0360 振動診断アシストツール

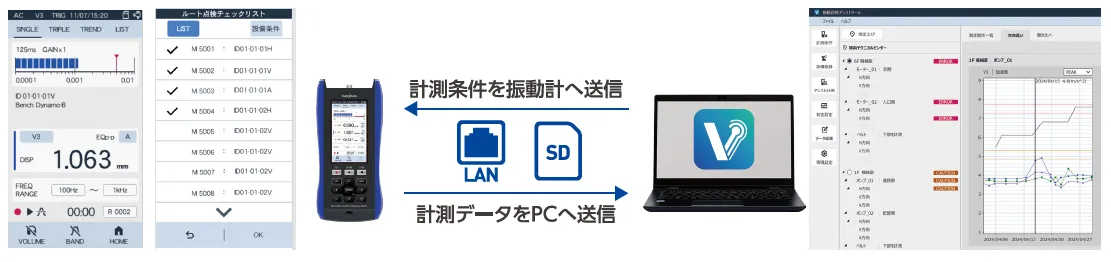

VW-3100の計測データをPCへ送信可能
WV-0360をさらに便利に
ソフトウエア上で設備情報と計測条件を紐づけ作成したIDリストをもとに、現場で設備情報を確認しながら振動値の計測ができます。複数の設備を対象にしたルート点検であっても、確実に効率よくデータ取得が可能になります。
※VW-0350の使用には、VW-0360が必要です。

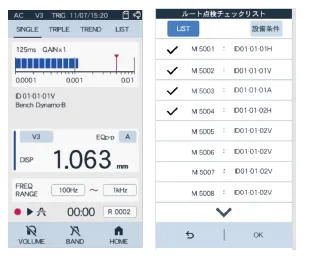

VW-0350 アシストツール連携機能

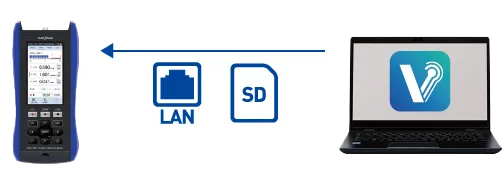

PCで作成した測定条件をVW-3100へ送信
カタログ
仕様

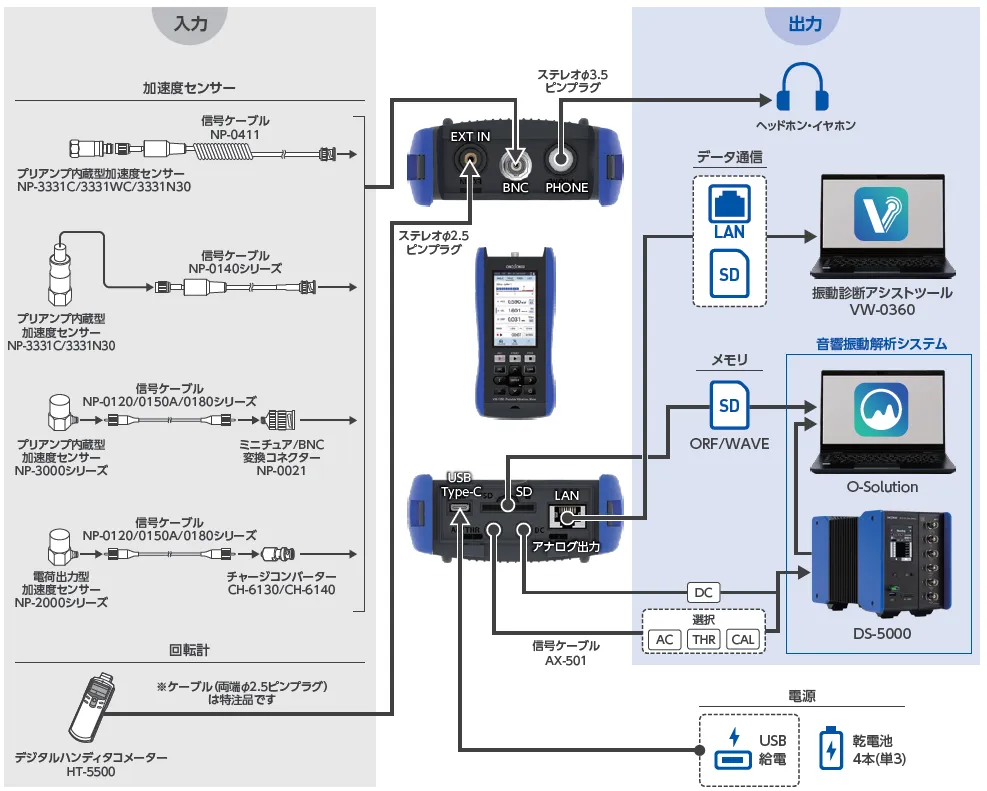

| センサー入力 | ||
|---|---|---|
| 信号入力 | プリアンプ内蔵型加速度センサー（NP-3000シリーズ等） 外部電圧信号入力（切り替え） |
|
| チャンネル数 | 1チャンネル | |
| 入力端子 | BNC（C02型） 防水仕様(センサー接続時) | |
| 入力電圧範囲 | ±5 V | |
| 定電流駆動（CCLD） | 駆動電圧：+23 V ～ 26 V 定電流値：4 mA ± 25 % （25 ℃） |
|
| 絶対最大入力電圧 | ±30 V(peak) | |
| TEDS | IEEE 1451.4 Ver.0.9 / 1.0 | |
| 計測レンジ設定 | 0.100 m/s² ～ 50000 m/s² （センサー感度により計測レンジの設定範囲は変わります） |
|
| 単位校正機能 | m/s²または EU から選択 | |
| EUタイプ | mV/EU、V/EU、EU/V、EU/mV | |
| センサー感度設定 | 000.0100 ～ 999.9999 | |
| アナログフィルター | ローカット (ハイパスフィルター) |
OFF/1 Hz/3 Hz/10 Hz |
| fc（※）にて–3 dB（± 1 dB）、–18 dB/Oct | ||
| ハイカット (ローパスフィルター) |
OFF/1 kHz//10 kHz | |
| fc（※）にて–3 dB（± 1 dB）、–18 dB/Oct | ||
| 入力周波数特性 | 3 Hz ～ 15 kHz ± 0.5 dB、 1.5 Hz ～ 20 kHz ± 3.0 dB | |
| 80 Hz基準 | ||
| 外部信号入力 | ||
| 機能 | 回転速度入力 / トリガ入力 切り替え | |
| チャンネル数 | 1チャンネル | |
| 入力端子 | φ2.5 mmミニジャック | |
| 回転パルス数 | 0.5 ～ 360 P/R（0.5刻みで設定） | |
| 分析部 | ||
| A/D変換分解能 | 24 bit | |
| サンプリング周波数 | 64 kHz | |
| 設定バンド数 | 3バンド | |
| デジタルフィルター | ハイパスフィルター/ローパスフィルター | OFF / 10 Hz / 30 Hz / 50 Hz / 100 Hz / 300 Hz / 500 Hz / 1 kHz / 3 kHz / 5 kHz / 10 kHz / 20 kHz |
| fc（※）にて–3 dB（± 1 dB）、-48 dB/Oct | ||
| 振動シビアリティフィルター | ISO 2954:2012 適合フィルター搭載 （ハイパスフィルター 10 Hz、ローパスフィルター 1 kHz） |
|
| 測定周波数範囲 | 加速度 | 1.5 Hz～20 kHz |
| 速度 | 3 Hz～3 kHz | |
| 変位 | 3 Hz～500 Hz | |
| 演算部 | ||
| 計測項目 | RMS | 時定数付き実効値 |
| 時定数 8 ms / 16 ms / 32 ms / 63 ms / 125 ms / 250 ms / 500 ms / 630 ms / 1 s | ||
| PEAK | 時間波形の絶対値の最大値 | |
| P-P | PEAK 値の2倍値 | |
| CF | 500 ms間隔毎のRMS最大値とPEAK最大値の比（PEAK / RMS） | |
| EQpeak | RMSの√2倍値 | |
| EQp-p | EQpeakの2倍値 （EQp-pは[V3バンド条件]の[モード]が[変位]の場合のみ計測可能） |
|
| 演算項目 | 瞬時値 / 最大値 / 平均値（計測項目に対してそれぞれ同時に演算） | |
| 表示部 | ||
| ディスプレイ | 4.3 型 インチ透過型LCD（静電容量式タッチパネル付き） | |
| 表示更新 | 演算値 | 500 ms / 1 s から選択 |
| 外部インターフェース部 | ||
| LAN | 計測条件・計測データの受信・送信 （VW-0350、VW-0360オプションが必要） |
|
| USBバスパワー | 機能 | 受電のみ（USB PD非対応） |
| SDカード | 対応カード | SD、SDHC、SDXC 最大64 GB |
| 出力部 | ||
| アナログ出力 | AC/THRコネクター | AC出力 / THR出力（切り替え） |
| DCコネクター | DC出力 | |
| 出力インピーダンス | 50 Ω | |
| AC / THR出力 | 出力対象 | AC ：任意の1 バンドにおける演算後の信号 THR：デジタル処理直前の信号 |
| 出力端子 | φ 2.5 mmミニジャック | |
| 出力電圧範囲 | ±5 V | |
| オフセット電圧 | ± 20mV以内 | |
| DC出力 | 出力対象 | 選択した1 バンドの実効値演算データ |
| 出力端子 | φ 2.5 mmミニジャック | |
| 出力電圧範囲 | 0 ～ +5 V | |
| オフセット電圧 | ± 20mV以内 | |
| PHONE出力 | 出力対象 | 任意の1バンドにおけるバンドパスフィルター通過前または通過後の信号 |
| 出力端子 | φ 3.5 mm ミニジャック × 1 （φ 3.5 mm ステレオミニプラグ（3 極）のイヤホン/ ヘッドホンを接続） | |
| 最大出力 | 18 mW （代表値 負荷20 Ω時） | |
| ボリューム調整 | 20段階 | |
| CAL出力 | 出力信号（AC） | 正弦波 160 Hz、振幅 1.0 V(peak) ± 3 % |
| 出力信号（DC） | 0.707 V ± 3 % （DCオフセット電圧を除く） | |
| 出力ゲイン | ×1, ×2, ×5, ×10, ×20, ×50, ×100 | |
| 一般仕様 | ||
| 電池 | 種類 | 単3型アルカリ乾電池（LR6）またはニッケル水素2次電池（HR6） 4本 |
| 連続動作時間 | LR6：4時間以上（本体設定初期設定の振動計モード、NP-3331Cを使用、アナログ出力、ヘッドホン出力OFF) Panasonic 社製EVOLTA NEO にて計測 |
|
| USBバスパワー | 入力電圧範囲 | DC 4.75 V ～ 5.25 V |
| 絶対最大入力電圧 | DC 6.5 V | |
| 消費電流 | 5 V供給時 900 mA 以下 | |
| モバイルバッテリ | 上記の電源仕様を満たすものに限り動作 | |
| 時計バックアップ電池 | リチウム二次電池 | |
| 使用温度範囲 | -10 ℃ ～ +50 ℃（電池を除く） | |
| 使用湿度範囲 | 20 ～ 90 % RH （結露なきこと） | |
| 保存温度範囲 | -20 ℃ ～ +60 ℃ （電池を除く） | |
| 保存湿度範囲 | 10 ～ 90 % RH （結露なきこと） | |
| 外形寸法 | 104 mm(W) × 223 mm(H) × 42 mm(D) | |
| 質量 | 約 625 g （本体のみ。電池含む。） | |
| 防水・防塵 | IP54 （NP-3331WC接続、ヘッドホン、外部入力端子のキャップ、本体ボトムカバー装着時、バッテリカバー装着時） | |
| 適合規格 | CEマーキング EMC指令 ：2014/30/EU 規格 EN 61326-1:2021 RoHS指令：2011/65/EU 規格 EN IEC 63000 |
|
| 付属品 | 簡易取扱説明書 / AX-501 1本 / SDカード / BNCキャップ | |
| ※fc：カットオフ周波数 | ||
アクセサリー
VW-3100用アクセサリー

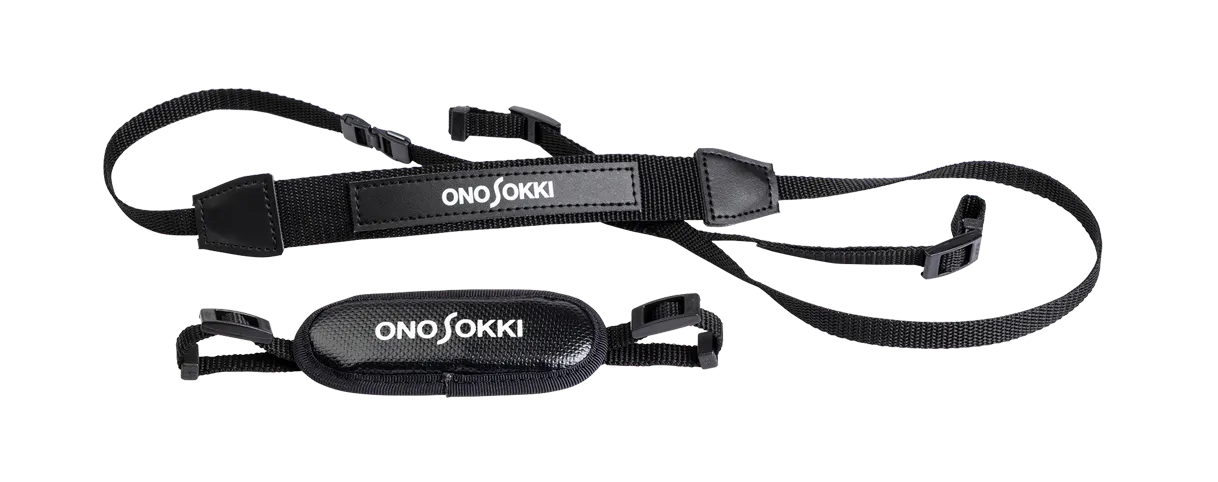

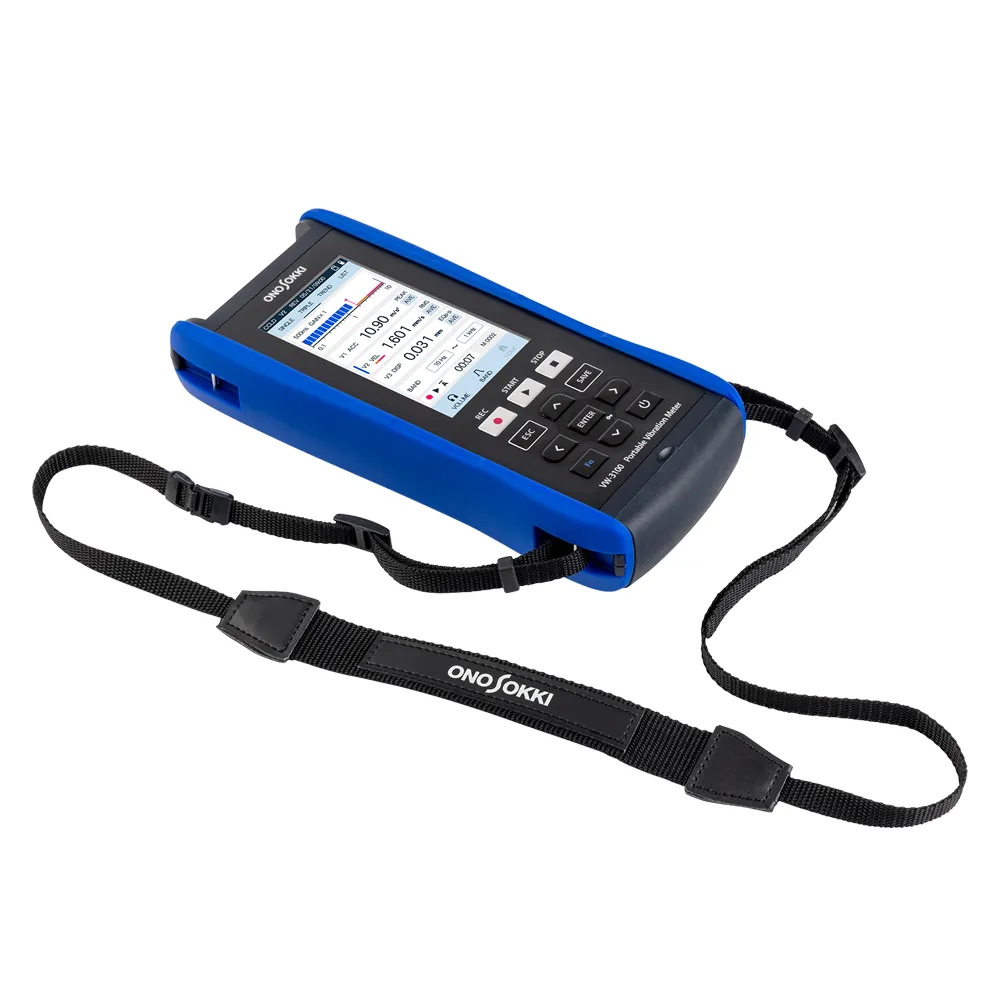

VW-0010
ネックストラップ 1本
ハンドベルト 1本

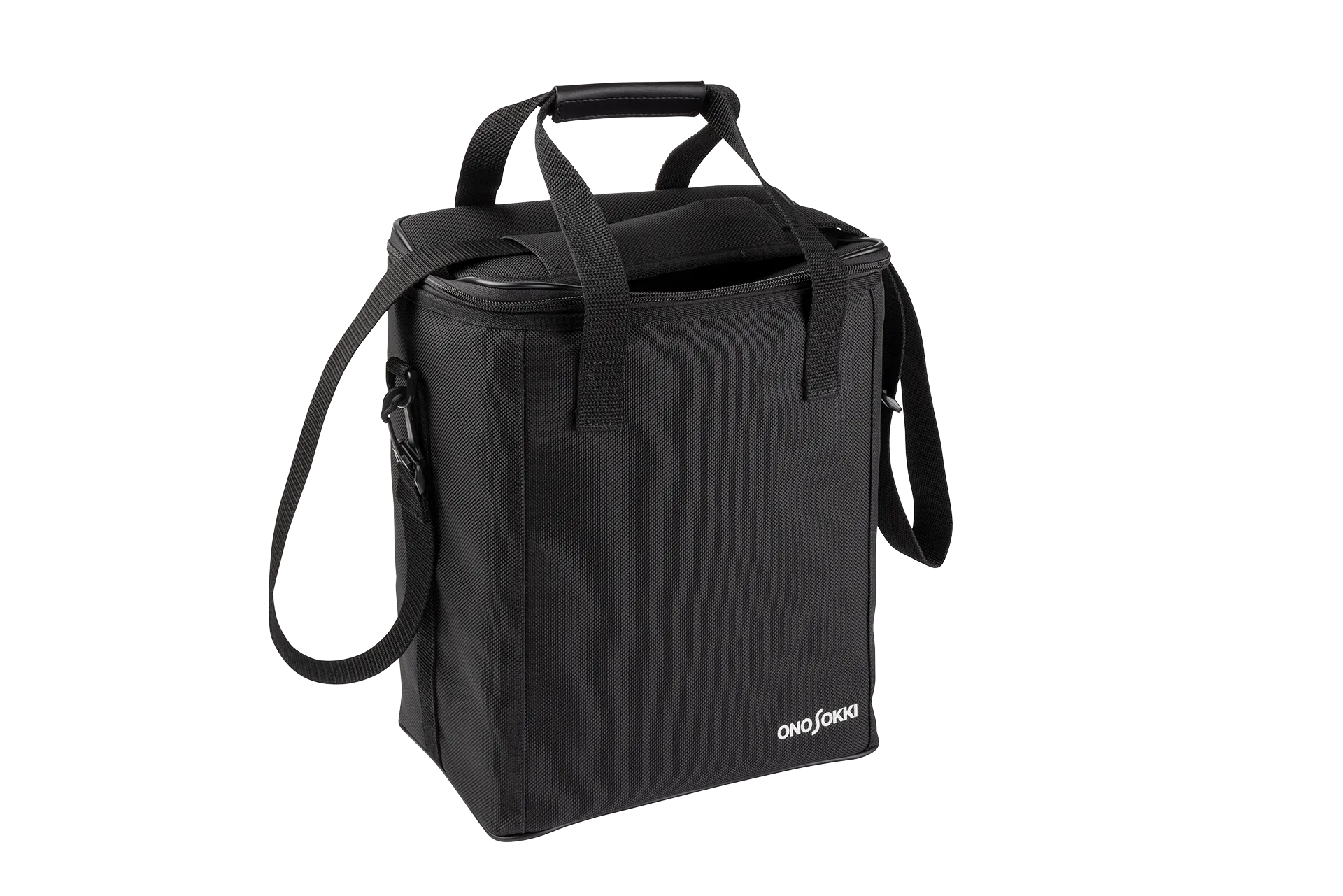

ソフトキャリングケース
