ノイズテスティング・ソフトウェア
GN-1200シリーズ UPDATE

生産ラインのNV検査を効率化する多Chマルチコンパレーター

MI series


本ソフトウェアは、音響・振動解析をベースとした異常診断用のコンパレーター機能付きソフトウェアです。
データの計測、回転2入力による周波数解析/トラッキング解析と同時に良否判定ができます。
CVT （無段変速機）の振動解析や、モーターのキャリアノイズ解析などのインラインでの全数検査に最適です。

新機能

ベースソフトウェアの性能強化

計測チャンネル数およびサンプリング点数を拡張し、設定用GUIを改善。パフォーマンス性能が大幅に向上しました。
より効率的に、多点で同時に異常判定を行えるシステムを構築できるようになりました。

パフォーマンス性能向上で効率化

ソフトウェアの各種パフォーマンスが向上しました。これまで複数回に分けて実施していた計測や解析条件でも、まとめて効率よく、判定まで行えるようになりました。

  従来版 アップデート版
上限チャンネル数 入力32 ch/回転2 ch 入力42 ch/回転2 ch
入力48 ch（回転ch無）
チャンネル数別
上限サンプリング周波数		 ～8 ch： 102.4 kHz ～20 ch： 102.4 kHz
～16 ch： 51.2 kHz ～40 ch： 64.0 kHz
～32 ch： 25.6 kHz ～48 ch： 51.2 kHz
最大ブロック数
（最大刻み数）		 ～8 ch： 2500 ～48 ch： 5000
～32 ch： 500



判定線設定のCSVファイルインポート/エクスポート

良否判定設定のサポート機能を追加しました。大量の条件設定の手間を大幅に軽減します。

その他にも、多様な機能を追加しました

  • チャンネル加算、平均の演算強化

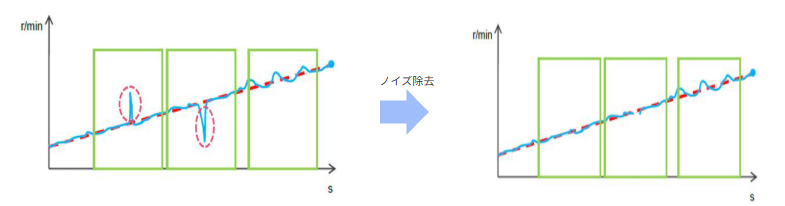

  • 移動平均処理Type2の追加 など



解析に役立つ機能強化

各種オプション機能に便利な機能を追加、より使いやすいソフトウェアになりました。

強化されたビューアーで、違いの比較が容易に（GN-0130）

GN-0130　結果ファイルビューアー機能に、データ全体の確認などで利用頻度が高いカラーマップ表示を追加しました。
通常、着目する成分以外の全データを確認したり、2つのグラフを並べて表示することで、試験条件や供試体の違いを比較しやすくなります。





強化された計算回転速度トラッキング解析機能（GN-0150）

従来は1チャンネルのみで四則演算が可能だった計算回転機能が、最大3チャンネルまで対応できるようになりました。
複数の部品の回転速度信号を直接同時計測できないようなケースなどに対応します。

強化されたオートシーケンスで自動後処理解析（GN-0180）

GN-0180 オートシーケンス機能に、指定された場所にデータファイルを設置すると自動後処理解析を行える機能とコマンドを追加しました。 1ライセンスで処理できないような複数条件の解析が必要な場合でも、効率よく連続後解析/異常判定を行えます。

特長

  • 閾値を設定し解析したデータの良否判定

    • 良否判定機能を標準搭載、多Chのコンパレーターとして使用することが可能です。

  • 計測した信号の同時解析

    • 生産ラインにおけるワークの検査では、タクトタイム削減のため多chでの同時計測と並列解析が必要です。
    本システムは、周波数解析/トラッキング解析/オクターブ解析等複数の項目を同時に解析/判定できます。

  • 通信機能を使った自動計測

    • ワークを検査する際の運転パターン(加速/減速/一定速)を1Stepとして連続的に登録する機能を搭載、 オプション機能の通信機能と組み合わせて自動計測を実現します。


メイン画面

パターン設定

加速／減速／一定速の3種類の組み合わせで、最大 20ステップのパターンを設定できます。

各ステップ毎に、回転1／回転2／計算回転 のそれぞれに、上下限回転速度／取り込み間隔が設定できます。

ノイズ判定

判定して画面表示すると共に、外部に出力します。

1.　判定区間：最大32
2.　規格値設定：最大32
3.　マルチジャッジ機能

カラーマップ判定機能

カラーマップ上の任意の帯域に判定面を設定し、解析データの良否判定ができます。 BEV/HEV用ギアユニットに使われているギア歯面のうねりや微細な加工キズ、モーター/インバーター等の異常を要因とした高次ノイズ成分の検知に利用可能です。

オクターブ解析判定強化 (1/3束ねオクターブ判定機能)

ヒトの聴感に近い感覚で良否の判断が可能な1/3束ねオクターブ解析データを用いた判定機能を追加しました。 特に隣接バンド間のデータの差異を用いた判定は耳障りに感じる音や濁ったような異音の抽出に有効です。

2変量グラフ機能

2変量グラフ機能
データステーションの計測ch/回転速度chに入力されたデータから任意の2データを選択して2軸のグラフを描画、 データの相関評価を行うことができます。 トルクや回転速度、変位量、振動加速度等のパラメーターを使って、モーターのような高速で回転するワークの動作中の振れの検査指標作成等に利用可能です。





機能紹介

ORF入力 & 再演算機能（GN-0100）/ 二次処理機能（GN-0110）

ORFファイル を読み込んでの再演算とトラッキング解析データの複数同時表示や重ね書き比較、キャンベル線図や回転変動解析なとの二次処理を行える機能です。 ワークに発生している共振や異常挙動を一目で確認することが可能、ワーク改善に活用できます。
DS-5000/DS-3200シリーズ ハードウエアを接続したオンライントラッキングモードでは後に解析条件を変更して、直前に収録したデータを利用して再解析を行うことが可能です。 また、オフラインモードではORFファイルを以下の読み込み専用画面でインポートし、任意の解析条件のもと、再解析を行うことが可能です。

※ GN-1200 はORFファイルを読み込んでの再演算のみとなります



データインポート

複数同時表示

重ね書き

キャンベル線図

回転変動解析表示

2変量解析



損傷した時に特徴的な固有周波数ピークを持つベアリングやギア打痕の異常診断に最適



● スペクトルP.O.A.（パーシャルオーバーオール）判定

キズ発生時にピークが大きくなる特定周波数帯域に絞りパワー加算で判定





● クレストファクター判定

キズ発生時に計測波形に含まれる異常成分に着目、ピーク値/実効値(波高率)にて判定



GNリンク機能（GN-0120/GN-0240）

生産ラインでワークの性能テストを行う装置とGN-1200をつないでコントロール、ワークや装置の音/振動の計測データやワークの良否判定結果などを装置へ出力できます。 通信形式はLAN形式(GN-0120)/LAN+DIO形式(GN-0240)/RS-232C+DIO形式(GN-0240)の3種類を用意しています。

※上記以外の通信形式にも特注で対応します。詳細は、当社営業所またはお近くの販売店にお問い合わせください。





結果ファイルビューアー機能（GN-0130）

GN-1200 で過去計測・良否判定した大量データファイルの管理用ソフトウェアです。 確認したいデータ計測済ワークの情報を検索したり、類似した条件で計測した複数ワークのデータに絞り込んで重ね描き比較や平均をとりたい場合に活用、ワークの傾向管理をサポートできます。





計算回転速度トラッキング機能（GN-0150）/ 2回転速度トラッキング機能（GN-0140）

各ステップ毎に回転1/回転2/計算回転を基準とした同時トラッキング解析が可能です。 計算回転設定は回転1と回転2から11種の関数と四則演算および係数で設定できます。 本機能を用いることで、相関のない回転動作する入力軸と出力軸や回転計測できない回転軸を基準としたトラッキング解析を同時に行うことができ、より詳細なワーク挙動を確認することができます。

※GN-0140は、回転1/回転2のみになります

打痕解析機能（GN-0160）/ エンベロープ解析機能（GN-0230）

GN-0160 打痕解析機能：
計測した振動や音圧の時間軸波形に対し、エンベロープ(包絡線)処理を施し、その波形のピークの大きさ/位相(周期)/周期ごとの比を監視することで、特定の周期で発生する異常を抽出することができる機能です。
ギアの打痕やベアリングキズなどの有無の確認に有効です。本機能は一定回転速度時の計測だけでなく、加速/減速時の計測中にも使用できます。

GN-0230 エンベロープ機能：
GN-0160と同じ手法を用い、軸ブレや回転ムラの影響により発生する周期的なうなり音に対してピークの大きさで判定する機能です。

1. 最大測定数（組み合わせ数）：最大32ペア
2. 回転軸数：最大6軸
3. 基準回転：回転1／回転2
4. 回転比：回転速度比／ギア比

リアルタイムオクターブ解析機能（GN-0170）

1/3オクターブ解析を用いてワークや設備の正常/異常を判定する機能です。周波数成分に対し等比的な特性を持つ 1/3オクターブ解析にて「人の聴感に近い判定」を定量的に行うことを可能にし、人に依存しない検査システムの構築を サポートします。また、過去に正常と判定したデータ群を用いて、統計処理にて最適な閾値を算出し、判定線を自動生成 する機能を併せて搭載することにより、判定規格管理における手間の削減をサポートします。

※DS-5000 は近日対応予定です



判定線設定例







正常判定データを統計処理し自動で判定線を生成、外れ値を異常として判定します
（手動設定・ファイル読込による設定も可能）



適用事例

● トランスミッションや減速機の異常検査
● モーターの異常検査
● エンジンのこもり音異常検査
● 低周波音の解析
● 設備騒音・振動の測定
● その他音響製品の音圧特性 など

オートシーケンス機能（GN-0180）

設定変更から結果出力までの動作をコマンド記述することで自動的に解析を行える機能です。
再演算を繰り返し行う場合など、作業を効率化したり操作ミスを減らすことができ、作業時間の低減につながります。

オフセット トラッキング機能（GN-0190）

HV車用モーターなどを駆動/制御するために必要なインバーターが発するスイッチング信号（キャリア信号）を起点としたノイズ成分（キャリアノイズ）のトラッキング解析を行えます。



等級線機能（GN-0200）

異なる計測設備で計測したピーク値を、比較・評価するための指標として等級線を作成する機能です。 また、多数計測データを管理できるようにするため、作業者/設備名/計測内容等の任意の情報を諸元として追加で付与することができます。 本機能は、工場の品質管理部署が行うワークのバラツキ管理や品質変化点の見える化に活用できます。







応力トラッキング解析機能（GN-0210）

ひずみゲージの信号を計測し、ワークが稼動している際に加わる繰り返し応力や負荷の挙動をリアルタイムに解析できる機能です。
強度や安全性確認用のデータ取得が可能です。

GN-0210





GN-0210





適用事例

● モーターやトランスミッション、減速機などユニット単体の生産ライン品質検査

● 試作車両やテスト設備に組み込まれた部品などの異常検査

● 新材料の強度評価

　...など様々なシーンでご使用いただけます



モーター



ねじり振動演算機能（GN-0220）

基準とする回転速度(パルス)信号と、比較対象となる軸端の回転速度信号から、回転速度差を演算し、軸ねじり量を出力 する機能です。回転方向に高負荷・高トルクが加わる部品またはユニットは、その負荷によって、軸の破損や異常振動を 引き起こすことがありますが、本機能を用いることで、ねじり量を評価、部品の耐久性や異常有無の検証を行うための データを得ることができます。





GN-0220

回転速度の差分からねじり量を算出
解析結果はバイナリ/テキストファイルで出力可能で、様々な後処理解析に使用できます

O-Solutionでねじり共振を解析







適用事例

● モーターシャフトのねじりや回転変動等の検査

● クラッチやダンパーのねじり検査

● その他駆動ユニットの回転伝達測定など



システム構成例





仕様

分析部
最大チャンネル数 入力 42 ch / 回転 2 ch
入力 48 ch / 回転 ch無し
チャンネル数別上限サンプリング周波数 ～20 ch: 102.4 kHz
～40 ch: 64.0 kHz
～48 ch: 51.2 kHz
分析トラック数 16トラック＋OA
周波数解析 FFT　6400ライン/束ねオクターブ
最大解析次数 1600次
回転基準 回転1 / 回転2 / 回転1と回転2 に計算回転速度
平均 指数平均/移動平均
合成演算 音 ： 最大1 ch、振動 ： 最大10 ch



動作環境
フロントエンド DS-5000シリーズ / DS-3200シリーズ
OS Microsoft Windows® 10 Pro (64bit)、Microsoft Windows® 11 Pro (64bit)
Microsoft Windows® 10 IoT enterprise 2019 LTSC、 Microsoft Windows® 10 IoT enterprise 2021 LTSC
※Microsoft.NET Framework 4.8以降が必要です。
バージョンの詳細については ソフトウェア環境【Windows】を参照ください
CPU Intel CoreTM i7　第8世代以降のプロセッサー　ベースクロック周波数 3.0 GHz 以上を推奨
メモリ 16GB以上を推奨
ドライブ CD/DVDドライブ
インターフェース LAN × 1ポート以上（DS-5000接続用）、USB Type-A × 1ポート以上 (USBキー用)
※GNリンク機能を使用する場合、以下のポートが必要です
TCP/IP：LANポート、RS-232C：シリアルポート、Digital I/O：PCIポート
ディスプレイ 800 X 600 以上



ソフトウェア・オプション

型名 品名 概要
GN-1200 ノイズティスティング・ソフトウェア 基本ソフトウェア、回転1入力でのFFT解析・トラッキング解析と判定、1/3束ねオクターブ解析と判定、リスト表示
GN-0100 ORF入力&再演算機能 ORFファイル読込、再演算、時間軸統計解析
GN-0110 2次処理機能 ORFファイル読込、再演算、時間軸統計解析、回転変動、マルチ波形表示、クロススペクトル、2変量解析 など（GN-0100含む）
GN-0120 GNリンク機能 (LAN) LAN(TCP/IP)による外部通信機能
GN-0240 GNリンク機構（LAN＋DIO or RS+DIO) LAN(TCP/IP)＋DIO、またはRS-232C＋DIOによる外部通信機能
GN-0130 結果ファイルビューア機能 データファイルの検索、重ね書き、ピークリスト表示
GN-0140 2回転速度トラッキング機能 回転2入力でトラッキングし、2つの回転で同時に判定
GN-0150 計算回転速度トラッキング機能 計算回転を含めてトラッキングし、3つの回転で同時に判定 （GN-0140含む）
GN-0160 打痕解析機能 加速/減速のトラッキング計測中に打痕を判定
GN-0170 リアルタイムオクターブ解析機能
1/3オクターブ解析を用いて正常/異常判定
GN-0180 オートシーケンス機能 コマンドファイルによる自動解析機能（GN-0100 含む）
GN-0190 オフセット トラッキング機能 インバータキャリア信号など高周波ノイズ音のトラッキング解析
GN-0200 等級線機能 等級線作成機能、諸元情報設定、検索機能・ピークデータ出力
GN-0210 応力トラッキング解析機能 歪ゲージ信号や任意四則演算で設定したチャンネル間演算信号のトラッキング解析
GN-0220 ねじり振動演算機能 2つの回転速度信号の差分からねじり量を演算（GN-0140含む）
GN-0230 エンベロープ解析機能 包絡線処理を用いたキズなどの異常検知と判定
