電磁式回転検出器
MP-900/MP-9000シリーズ
非接触歯車検出タイプ
MP-900/MP-9000シリーズは、主に回転軸に取り付けられた検出歯車の歯先に近接させ、回転速度に比例した周波数信号を取り出すセンサーです。
低価格・汎用型から、防油、耐熱型などの特殊仕様型まで、用途に応じて選択できます。
信号ケーブル（信号ケーブル直出し機種を除く）、延長ケーブル、コネクタは別売となります。
（検出歯車は付属していません）
特長
- 構造が簡単、剛性、耐環境性に優れ、振動、温度、油、塵埃などの影響を受けません
- 非接触検出ですから、回転体に負荷をかけず安全な計測が可能
- 自己発電型ですので、電源を必要とせず、現場設置に最適です
- 防油、高温、超小型、長型など 豊富なラインアップ
検出歯車
| a）検出歯車との間隔 | 間隔は狭いほど低速回転から検出できます。通常 0.5 ～1 mm で使用します。 |
|---|---|
| b）検出歯車の歯形 | インボリュート歯車をお勧めしています。 |
| c）検出歯車の大きさ | モジュール（M）という単位を用います。これは歯の大きさを決める値で、同じモジュールの歯数ならば、かみ合せが可能です。 モジュール1 以上、歯幅 4 mm をお勧めします。
|
| d）検出歯車の材質 | 磁石に引きつけられる性質が強いもの、つまり強磁性体が適します。 選択が可能な場合は S45C 、SS400、SUS430、FC400 等をお勧めいたします。 |
MP-001 仕様
| 歯数 | 60 |
|---|---|
| 基準ピッチ円直径 | 60 |
| モジュール | 1 |
| 材質 | SS400（表面処理 三価クロメート 白） |
当社の標準歯車 MP-001
当社で用意している検出歯車はモジュール1、歯数 60 のインボリュート歯車です。
アプリケーション事例
回転検出器分類一覧
電磁式（MP-900 シリーズ）・磁電式 回転検出器（AP シリーズ）
形状・特徴分類一覧図
（PDF 265 KB）
概略仕様
| 汎用 | 汎用 ケーブル付 |
低 インピーダンス |
防油 | 防油・耐熱 （150℃） |
耐熱 （220℃） |
|

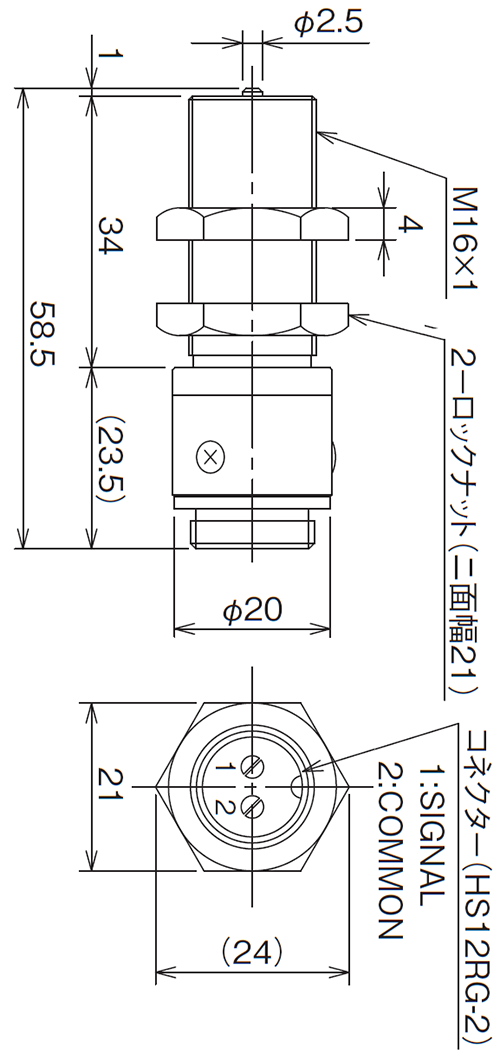

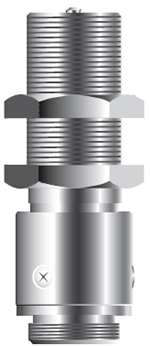

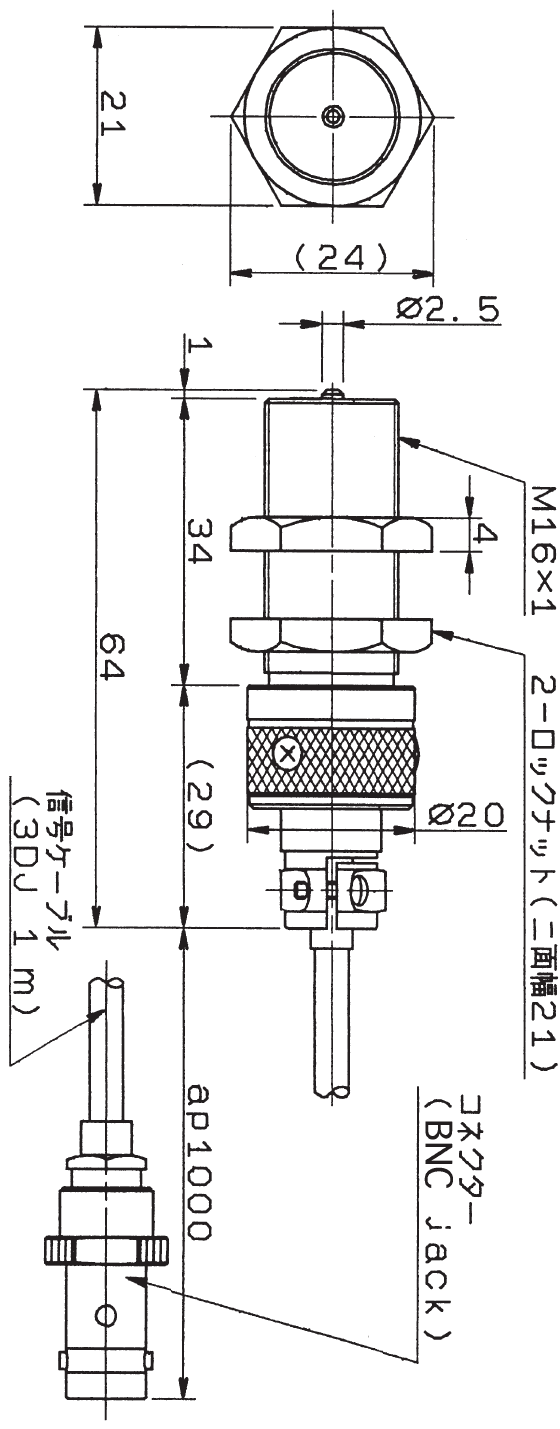

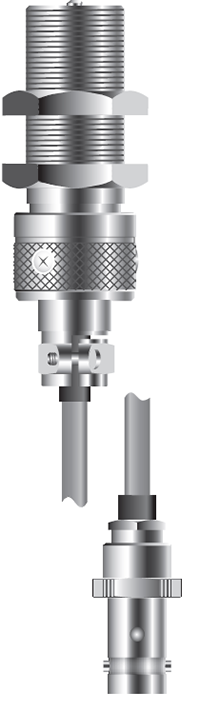

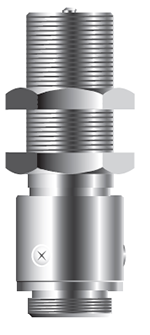

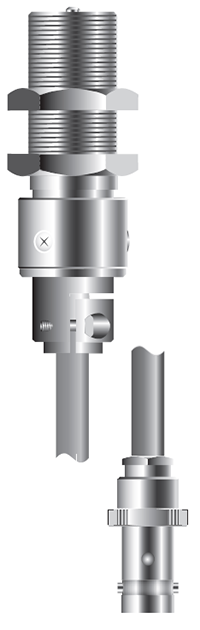

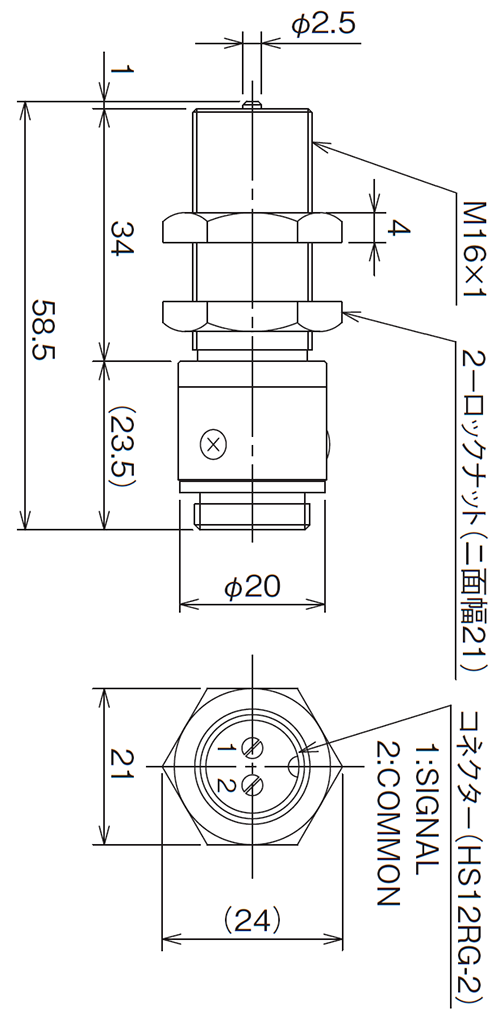

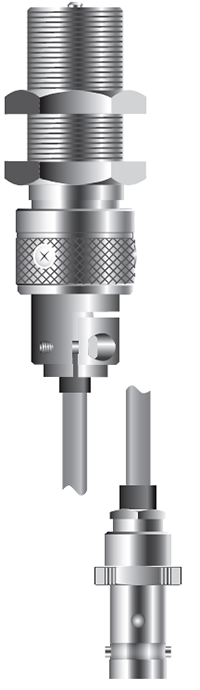

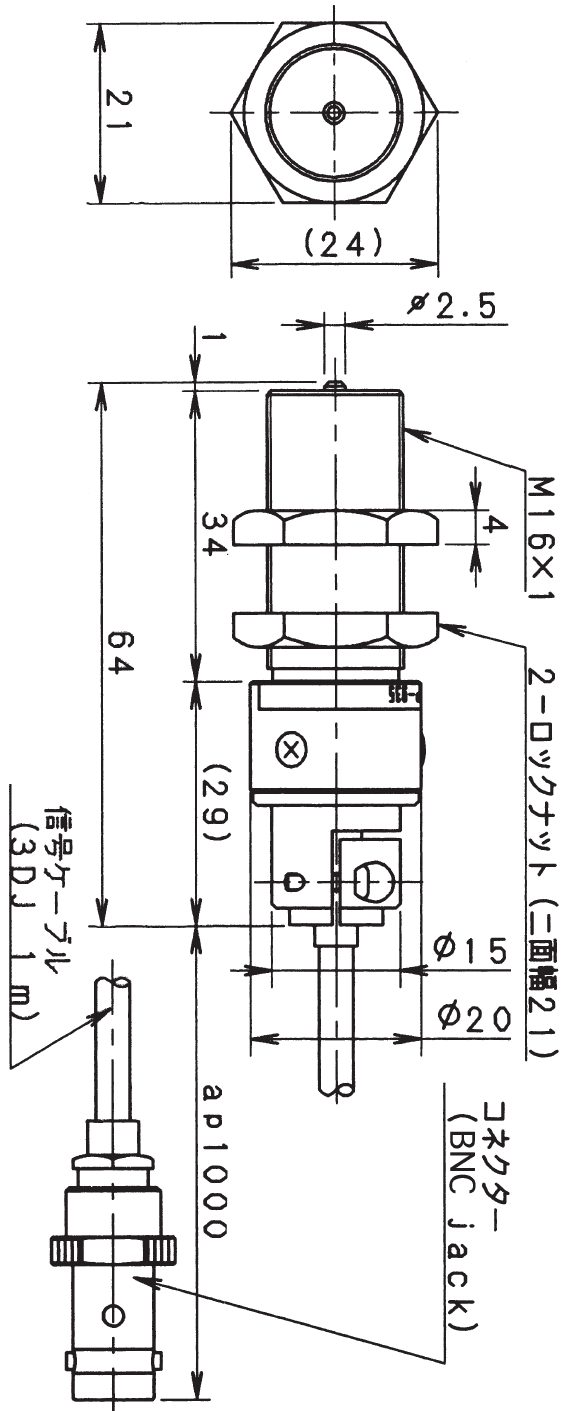

| 型名 | MP-9100* | MP-911 | MP-9120* | MP-930 | MP-935 | MP-936 |
| 外観 |  |
 |
 |
 |
 |
 |
| 直流抵抗値*1 (Ω) | 850～950 | 850～950 | 85～105 | 850～950 | 600～700 | 800～900 |
| インダクタンス (mH) 〔1kHz、 T.Y.P〕 |
300 | 300 | 30 | 300 | 270 | 370 |
| インピーダンス (Ω) 〔1kHz、 T.Y.P〕 |
2k | 2k | 240 | 2k | 1.8k | 2.5k |
| 出力電圧 (Vp-p) 〔1kHz、 T.Y.P〕 *2 |
2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 |
| 検出可能 周波数範囲*3/*4 (Hz) |
200～35,000 | 200～35,000 | 200～80,000 | 200～35,000 | 300～35,000 | 300～35,000 |
| 検出歯車 適合モジュール |
1～3 | 1～3 | 1～3 | 1～3 | 1～3 | 1～3 |
| 使用温度範囲 | −10℃～＋90℃ | −10℃～＋90℃ | −10℃～＋90℃ | −10℃～＋90℃ | −10℃～＋150℃ | −10℃～＋220℃ |
| 耐振動*5 (m/s2) | 196 | 196 | 196 | 196 | 196 | 196 |
| 耐衝撃*6 (m/s2) | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 |
| 質量 (g) | 90 | 約300 （コードを含む） |
約90 | 約100 （コードを含む） |
||
| 周囲磁界 (T) | 0.03以下 | 0.03以下 | 0.03以下 | 0.03以下 | 0.02以下 | 0.02以下 |
| 信号ケーブル | 無し | 5m直出し M3圧着端子 |
無し | 0.5m直出し BNC |
耐熱1m直出し BNC |
耐熱1m直出し BNC |
| 価格 （税込） |
（ ） |
（ ） |
（ ） |
（ ） |
（ ） |
（ ） |
* MP-910は販売終了しました。後継機種はMP-9100となります。
基本仕様の変更はありませんが、外観寸法の一部が変更となります。
* MP-912は販売終了しました。後継機種はMP-9120となります。基本仕様の変更はありませんが、外観寸法の一部が変更となります。
* MP-937は販売終了しました。
| 長体 | 長体 ケーブル付 |
小型 ケーブル付 |
小型 | 超小型 | 小モジュール用 | 中モジュール用 | |

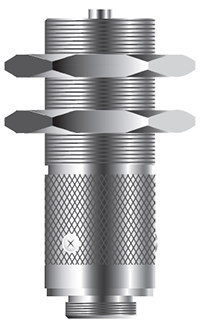

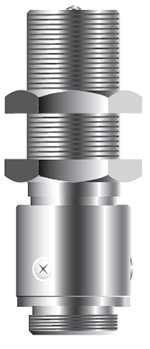

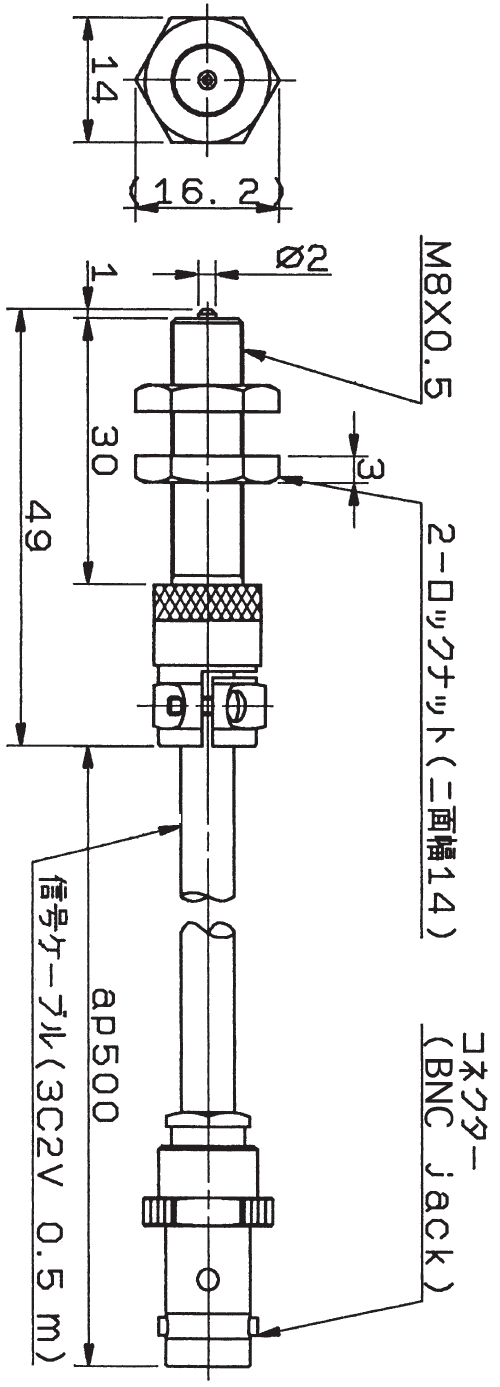

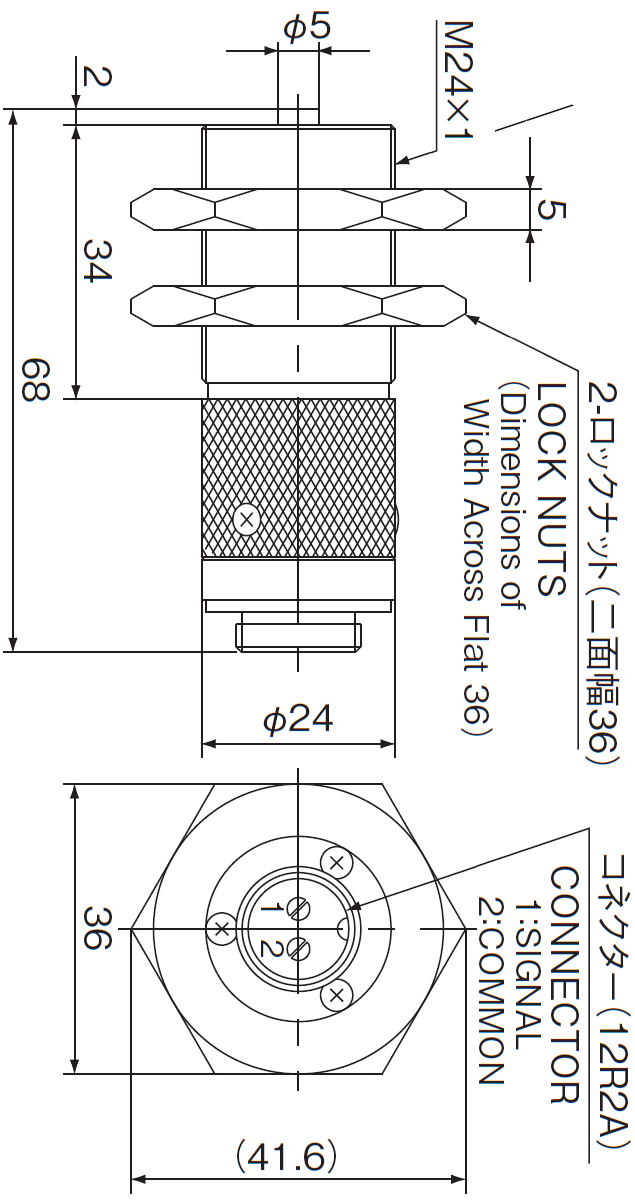

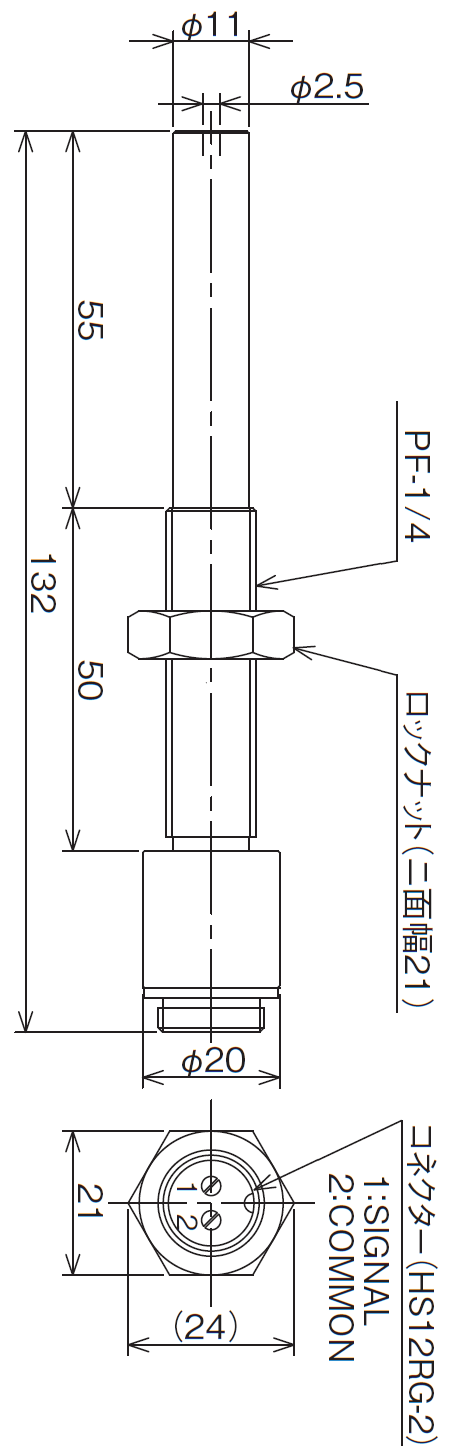

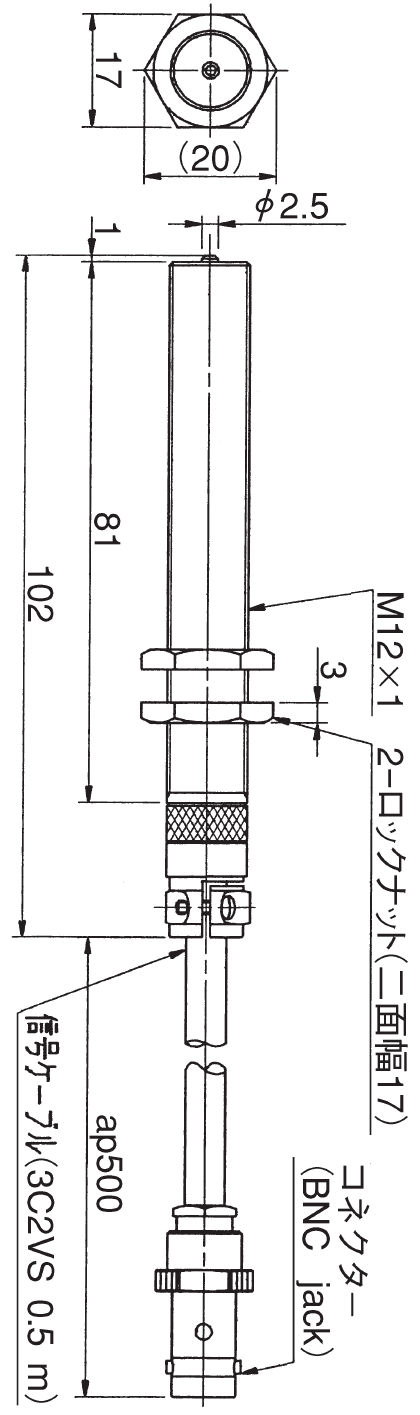

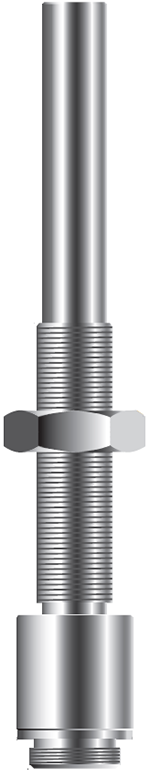

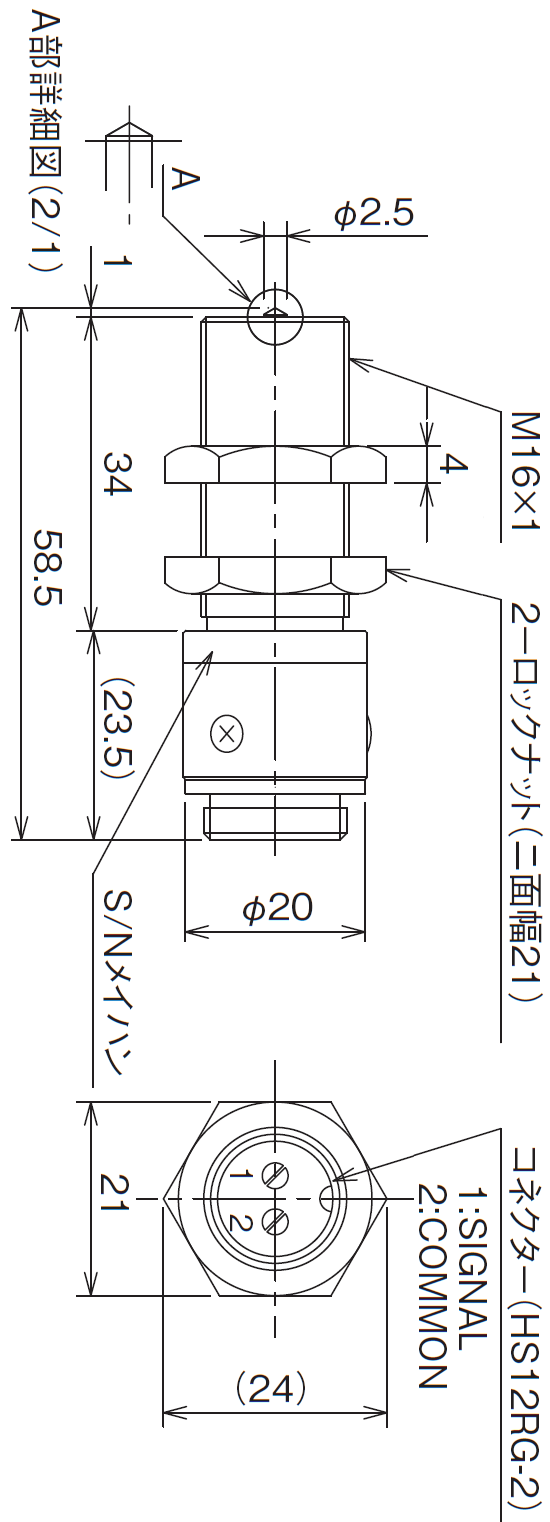

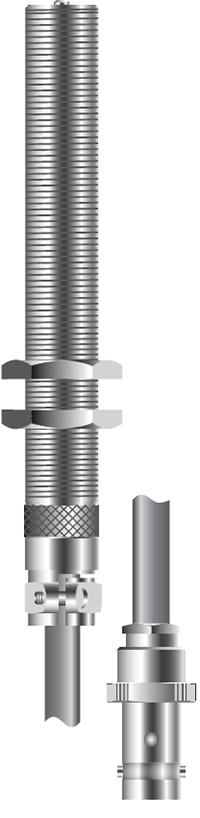

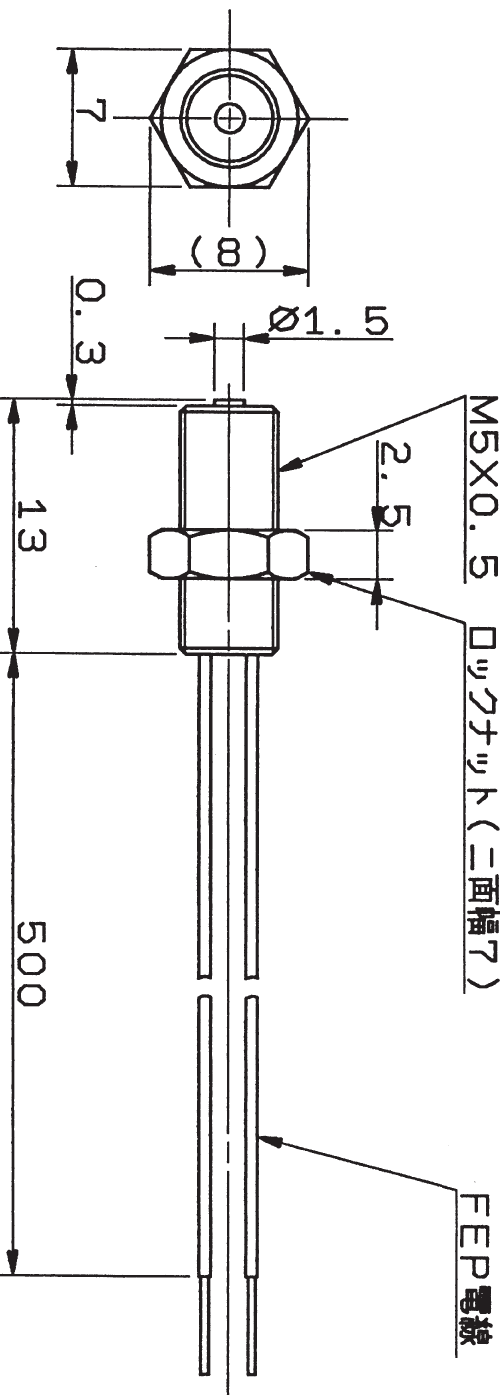

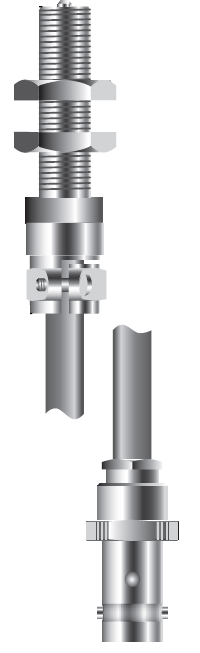

| 型名 | MP-940A* | MP-954 | MP-950 | MP-962 | MP-992 | MP-9200* | MP-963 |
| 外観 |  |
 |
 |
 |
 |
 |
 |
| 直流抵抗値*1 (Ω) | 500～600 | 2.1～2.3k | 2.1～2.3k | 1.25k～1.45k | 160～190 | 850～950 | 3.7～4k |
| インダクタンス (mH) 〔1kHz、T.Y.P〕 |
270 | 400 | 400 | 210 | 25 | 300 | 1800 |
| インピーダンス (Ω) 〔1kHz、T.Y.P〕 |
1.8k | 3.5k | 3.5k | 2.1k | 250 | 2k | 16k |
| 出力電圧 (Vp-p)*2 〔1kHz、T.Y.P〕 |
2.0以上 | 2.0以上 | 2.0以上 | 1.5以上 | 0.5以上 | 0.6以上 （M＝0.75） |
2.5以上 |
| 検出可能 周波数範囲*3/*4 (Hz) |
300～35,000 | 300～35,000 | 300～35,000 | 400～35,000 | 400～100,000 | 300～35,000 | 45～15,000 |
| 検出歯車 最適モジュール |
1～3 | 1～3 | 1～3 | 1～3 | 1～3 | 0.5～1 | 3～10 |
| 使用温度範囲 | −10℃～＋90℃ | −10℃～＋90℃ | −10℃～＋90℃ | −10℃～＋90℃ | −10℃～＋120℃ | −10℃～＋90℃ | −10℃～＋90℃ |
| 耐振動*5 (m/s2) | 196 | 196 | 196 | 196 | 196 | 196 | 147 |
| 耐衝撃*6 (m/s2) | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 |
| 質量 (g) | 約150 | 約90 | 約70 | 約50 | 約3 | 約90 | 約200 |
| 周囲磁界 (T) | 0.01以下 | 0.005以下 | 0.001以下 | 0.005以下 | 0.03以下 | ||
| 信号ケーブル | 無し | 0.5m直出し BNC |
0.5m直出し BNC |
0.5m直出し BNC |
0.5m直出し FEP電線 |
無し | 無し |
| 価格 （税込） |
（ ） |
（ ） |
（ ） |
（ ） |
（ ） |
（ ） |
（ ） |
* MP-940は販売終了しました。後継機種はMP-940Aとなります。
* MP-920の後継がMP-9200になります。基本仕様の変更はありませんが、外観寸法の一部が変更となります。
* MP-967は販売終了しました。
＊1 ：直流抵抗値の温度係数は 0.4 ％/℃です。
＊2 ：負荷抵抗10k Ω、M ＝1 、ギャップ＝0.5mm（ただし、MP-963はM=3、ギャップ＝1.5 mmの時）
＊3 ：60P/R の検出歯車を使用すると周波数表記（Hz ）が回転速度表記（r/min ）と一いたします。
＜周波数 （Hz）= 回転速度 （r/min） ÷ 60 （s）×60 （P/R）＞
＊4 ：当社標準歯車 MP- 001 使用時。（ただし、MP-963はM=3の歯車を使用時）
＊5 ：JIS E 4031 、5 種、40Hz 、X 、Y 方向各2 時間、Z 方向4 時間。
＊6 ：X 、Y 、Z 方向各3 回。
