信号ケーブル

型名 長さ 価格 接続元(センサー) 外観 接続先(カウンター)
信号ケーブル(センサー カウンター)
MX-005 5 m
(税込
MP-610**/610B**/750**/
910**/9100/
912**/9120/
920**/9200/940**/940A/963
MP-810/820/830/837
(MP-081+MX-005シリーズ)
イラスト(MXシリーズ)

* 入力接栓が端子台の表示器と接続する場合は(MX-000シリーズ+ MX-603またはMX-6031)ケーブルの組合せで接続可能

TM-225**
CT-6520B**
CT-6710/CT-6700**
FV-1100**/1400*/1500/5300**
SR-506**/512A**
MX-010 10 m
(税込
MX-015* 15 m
(税込
MX-020 20 m
(税込
MX-101 1.5 m
(税込
MP-162**/930/935/936/950/954/962
FG-1200**/1300

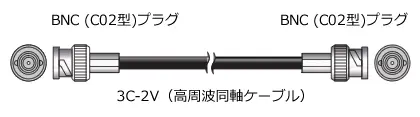

イラスト(MX-100シリーズ:BNC - BNC信号ケーブル)
* 入力接栓が端子台の表示器と接続する場合は(MX-100シリーズ+ MX-603またはMX-6031)ケーブルの組合せで接続可能

(参考) BNCケーブル直出しタイプ (ケーブル長)
MP-930
0.5 m
MP-935
1 m
MP-936
1 m
MP-950
0.5 m
MP-954
0.5 m
MP-962
0.5 m
TM-225**
CT-6520B**
CT-6710/CT-6700**
FV-1100/1400**/1500/5300**
SR-506**/512A**
MX-105 5 m
(税込
MX-110 10 m
(税込
MX-115 15 m
(税込
MX-120 20 m
(税込
MX-505 5 m
(税込
MP-610**/610B**/750**/
910**/9100/
912**/9120/
920**/9200/940**/940A/963
MP-810/820/830/837
(MP-081+MX-500シリーズ)
イラスト(MX-500シリーズ信号ケーブル)

* TM-5100**の入出力部は端子台ソケットになっています。 接続するためには圧着端子をオープンに加工する必要があります。
TM-5100**
TM-225**
TM-2100シリーズ**
TM-3100シリーズ**
TM-4100シリーズ
FV-1300**/1400**/1500
PA-150
MX-510 10 m
(税込
MX-520 20 m
(税込
MX-5205 5 m
(税込
MP-610**/610B**/750**/
910**/9100/
912**/9120/
920**/9200/940**/940A/963
MP-810/820/830/837
(MP-081+MX-5205)
イラスト(MX-5205信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
TM-4400シリーズ
MX-7105 5 m
(税込
MP-981
MP-9820
MP-9810
MP-9830
LG-9200
LG-916**
イラスト(MX-700シリーズ信号ケーブル)
* TM-5100の入出力部は端子台ソケットになっています。 接続するためには圧着端子をオープンに加工する必要があります。
TM-5100**
TM-3100シリーズ**
TM-4100シリーズ
FV-1400**/1500
PA-150
MX-7110 10 m
(税込
MX-7115 15 m*
(税込
MX-7120 20 m
(税込
MX-7305 5 m
(税込
MP-981
MP-9820
MP-9810
MP-9830
LG-9200
LG-916**
イラスト(MX-7300シリーズ信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
TM-4400シリーズ
MX-7310 10 m
(税込
MX-7320 20 m
(税込
MX-8105 5 m
(税込
MP-981
MP-9820
MP-9810
MP-9830
LG-9200
LG-916**
イラスト(MX-800シリーズ信号ケーブル) CT-6520B**
CT-6710/CT-6700**
FV-5300**

TS-2700**/2800/3200A**
(LG-9200,LG-916**は使用不可)
MX-8110 10 m*
(税込
MX-8115 15 m*
(税込
MX-8120 20 m*
(税込
RP-0169 5 m
(税込
RP-432Z イラスト(RP-008信号ケーブル)
R8(4対ツイスト、内3対シールドケーブル)
TM-2100シリーズ **
TM-3100シリーズ**
TM-4100シリーズ
RV-3150**
RP-0181 5 m
(税込
RP-721 **
RP-7400シリーズ
イラスト(RP-004信号ケーブル) TM-225**
TM-2100シリーズ **
TM-3100シリーズ**
TM-4100シリーズ
PA-150
RP-0182 5 m
(税込
RP-721 **
RP-7400シリーズ
イラスト(RP-006信号ケーブル) RV-3150**
TM-5100**
RP-0184 5 m
(税込
RP-721 **
RP-7400シリーズ
イラスト(RP-184信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
PE3534952
(PS-D11144)
5m
(税込
RP-1700シリーズ
(AC電源仕様)
イラスト(RP-1700信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
PE3534953
(PS-D11145)
5 m
(税込
RP-1700シリーズ
(DC電源仕様)
イラスト(RP-1700信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
PE3534954
(PS-D11146)
5 m
(税込
RP-1700シリーズ
(AC電源仕様)
イラスト(RP-1700信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
PE3534955
(PS-D11147)
5 m
(税込
RP-1700シリーズ
(DC電源仕様)
イラスト(RP-1700信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
型名 長さ 価格 接続元(ケーブル) 外観 接続先(カウンター)
中継ケーブル(ケーブル カウンター)
MX-603 0.3 m
(税込
MX-000シリーズケーブル
MX-100  〃
MX-200**〃
MX-300**
イラスト(MX-603 信号ケーブル)
* TM-5100の入出力部は端子台ソケットになっています。 接続するためには圧着端子をオープンに加工する必要があります。
TM-5100**
TM-2100シリーズ**
TM-3100シリーズ**
TM-4100シリーズ
PA-150
FV-1500
MX-6031 0.3 m
(税込
MX-000シリーズケーブル
MX-100  〃
MX-200**〃
MX-300**
イラスト(MX-603 信号ケーブル) TM-4200シリーズ
TM-4300シリーズ
TM-4400シリーズ



その他 ケーブル

型名 長さ 価格 接続元(カウンター) 外観 接続先
BCDケーブル
AA-8207 3 m
(税込
TM-3120**
TM-4100シリーズ
イラスト(AA-8207信号ケーブル) -
電源ケーブル
AX-2050N 3 m
(税込
TM-3100シリーズ**
TM-4100シリーズ
TM-4200シリーズ
TM-4300シリーズ
TM-4400シリーズ
イラスト(AX-2050N信号ケーブル)
* AC100 V 電気用品安全法適合(日本国内のみ)
-
Ethernetケーブル
AX-6103 3 m
(税込
TM-4100シリーズ
TM-4200シリーズ
TM-4300シリーズ
TM-4400シリーズ
イラスト(AX-6100シリーズ信号ケーブル)
-
AX-6105 5 m
(税込
RS-232Cケーブル
PE3532908
(PS-D10502)
2 m
(税込
TM-3100シリーズ**
TM-4100シリーズ
TM-4200シリーズ
TM-4300シリーズ
TM-4400シリーズ
イラスト(RS232C信号ケーブル)
-

*:受注生産
**:販売終了品

参考

1つの検出器から数台のカウンタに接続する場合は、BNC-JPJまたはBNC-JJJを用いると便利です。

イラスト(BNC-JPJによる信号分岐)
BNCTAJPJ 同軸コネクタBNCTAJPJ 同軸コネクタ (PE1507010)
BNCTAJJJ 同軸コネクタBNCTAJJJ 同軸コネクタ (PE1507025)
