ガソリンエンジンの回転計測をする場合

方法1-(1):イグニッションパルスからエンジン回転数を検出します

製品画像は製品詳細ページにリンクしています

IP-292/296 IP-3000 IP-3100 OM-1200/1500 FT-2500 CT-6700 HT-6200 SE-1620 AR-7240B FT-7200

IP-3000A

エンジンの種類によっては計測ができない場合や、測定範囲が変わる可能性があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては 当社最寄の営業所までお申し付けください。


方法1-(2):イグニッションパルスからエンジン回転数を検出します -非接触タイプ-

製品画像は製品詳細ページにリンクしています

SE-1400 SE-2500

SE-1400 SE-2500

エンジンの種類によっては計測ができない場合や、測定範囲が変わる可能性があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては 当社最寄の営業所までお申し付けください。

方法2:エンジンの振動や音からエンジン回転数を検出します

製品画像は製品詳細ページにリンクしています

FT-7200 CT-6520 HT-6200 SE-1620 AR-7240B FT-2500 VP-202/1220 NP-3000シリーズ MIシリーズ

FT-7200 FT-2500 NP-3000シリーズ MIシリーズ

エンジンの種類によっては計測ができない場合や、測定範囲が変わる可能性があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては 当社最寄の営業所までお申し付けください。

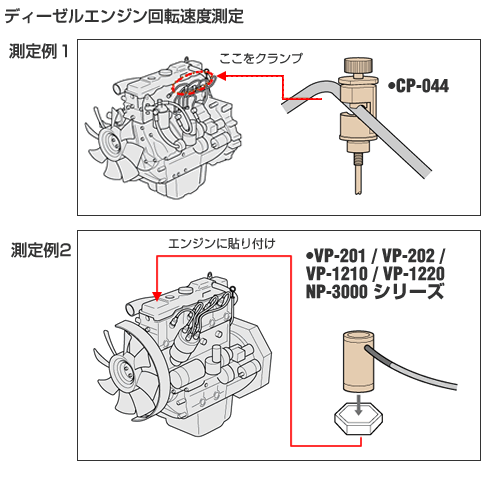

ディーゼルエンジンの回転計測をする場合

方法1:エンジンの振動や音からエンジン回転数を検出します

製品画像は製品詳細ページにリンクしています

VP-202/1220 NP-3000シリーズ MIシリーズ HT-6200 SE-1620 FT-7200 FT-2500 AR-7240B CT-6700

FT-7200 FT-2500 NP-3000シリーズ MIシリーズ

エンジンの種類によっては計測ができない場合や、測定範囲が変わる可能性があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては 当社最寄の営業所までお申し付けください。

方法2:オルタネータ回転からエンジン回転数を検出します(要 校正センサ)

製品画像は製品詳細ページにリンクしています

VP-202/1220 NP-3000シリーズ MIシリーズ IP-3000A IP-3100 OM-1200/1500 GE-2500 OM-1500 OM-1500

エンジンの種類によっては計測ができない場合や、測定範囲が変わる可能性があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては 当社最寄の営業所までお申し付けください。

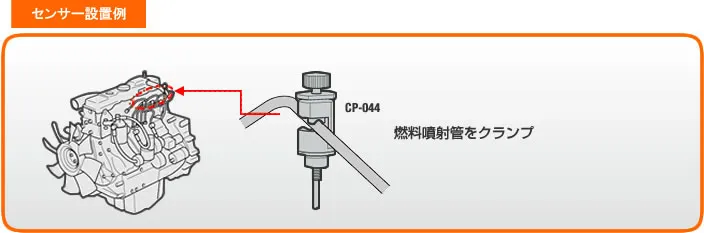

方法3:燃料噴射管脈動からエンジン回転数を検出します

製品画像は製品詳細ページにリンクしています

GE-1400

エンジンの種類によっては計測ができない場合や、測定範囲が変わる可能性があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては 当社最寄の営業所までお申し付けください。


EV/HEVのモータの回転計測をする場合

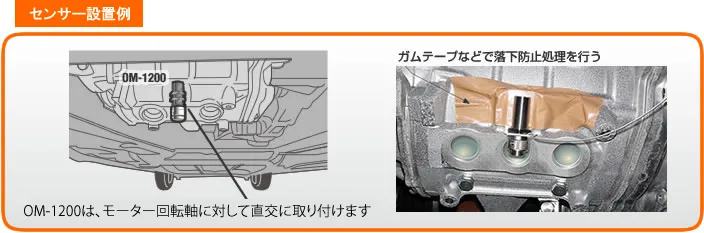

方法1:モータからの漏れ磁束を検出して回転数を検出します

製品画像は製品詳細ページにリンクしています

FT-2500 FT-7200 OM-1200/1500 AR-7240B CT-6700 HT-6200

モータの種類によっては計測ができない場合や、測定範囲が変わる可能性があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては 当社最寄の営業所までお申し付けください。


製品一覧

イグニッションパルスセンサ

イグニッションパルスセンサ
IP-292
ガソリンエンジン
測定用
詳細はこちら

IP-296
イグニッションパルス
検出器
詳細はこちら
IP-3000A
イグニッションパルス
検出器
詳細はこちら
IP-3100
イグニッションパルス
検出器
詳細はこちら
OM-1200/1500
イグニッションパルス/モータ回転検出器
詳細はこちら
IP-292
IP-296
IP-3000
IP-3100
OM-1200
測定範囲
0~10,000 (r/min)

測定範囲
0~10,000 (r/min)
取付け可能コード
max φ5mm
取付け可能コード
max φ10mm
測定範囲
適合カウンターにより異なります
適合カウンタ
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200


GE-2500
適合カウンタ
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
適合カウンタ
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
適合カウンタ
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
適合カウンタ
AR-7240B/CT-6700
HT-6200/SE-1620
FT-2500/FT-7200
GE-2500
↑ 製品の詳細説明は各製品をクリックください

振動・脈動センサ

ラインアップ
NP-3331B
加速度
ピックアップ
詳細はこちら
NP-3000
シリーズ

加速度
検出器
詳細はこちら
VP-201/1210
ガソリン・
ディーゼル
両用検出器
詳細はこちら
VP-202/1220
ガソリン・
ディーゼル
両用検出器
詳細はこちら
CP-044
ディーゼル
エンジン専用
回転検出器
詳細はこちら
NP-3331A
NP-3000シリーズ
VP-201/1210
VP-202/1220
CP-044
測定範囲
周波数範囲
5 Hz~4 kHz ±0.5 dB
5 Hz~8 kHz ±3 dB
 詳細ページを
ご参照下さい
測定範囲
500~10,000 (r/min)
測定範囲
500~10,000 (r/min)
測定範囲
400~6,000 (r/min)
取付け可能コード
φ4~φ8mm
適合カウンタ
FT-2500/FT-7200
適合カウンタ
FT-2500/FT-7200
適合カウンタ
SE-2500A
適合カウンタ
AR-7240B/CT-6700
SE-1620
FT-2500/FT-7200
GE-2500
適合カウンタ
GE-1400
↑ 製品の詳細説明は各製品をクリックください
*VP-1210はVP-201の高感度タイプです。同様にVP-1220はVP-202の高感度タイプになります。デモ等で回転検出の確認をしてからお選びください。

ハンディタコメータ

ラインアップ
SE-1200
ガソリン
エンジン
測定用
詳細はこちら
SE-2500A
ガソリン
エンジン
測定用
詳細はこちら
GE-1400
ディーゼル
エンジン
測定用
詳細はこちら
HT-6200
外部センサ
入力タイプ
詳細はこちら
FT-7200
ハンディ
FFT回転計
詳細はこちら
SE-1200
SE-2500
SE-1400
HT-6100
FT-7200
測定範囲
100~20,000 (r/min)
測定範囲
120~20,000 (r/min)
測定範囲
400~8,000 (r/min)
測定範囲
120~20,000 (r/min)
測定範囲
周波数レンジによる
250Hz 500Hz 2kHz

適合センサ
VP-201/1210
適合センサ
CP-044
適合センサ
IP-292/296
OM-1200/1500
IP-3000A/3100
MPシリーズ
(電磁式回転検出器)
VP-1220
適合センサ
回転 VP-202/1220
IP-292/296
OM-1200/1500
IP-3000A/3100
FT-0810
振動 NP-3000シリーズ
VP-202/1220
MI-1433/MI-3111
↑ 製品の詳細説明は各製品をクリックください

演算表示器

ラインアップ
SE-1620
車載・据置タイプ
CT-6700
小型、高速応答・トリガアシスト機能付
AR-7240B
測定レンジ自動切換型・
回転制御機能付
FT-2500
アドバンストタコメータ
FFT演算方式採用
GE-2500
ディーゼル
エンジン回転計
SE-1620
CT-6520
AR-7240
FT-1500
GE-2500
測定範囲
0~10,000 (r/min)
0~20,000 (r/min)
測定範囲
120~20000 (r/min)
0~99999 (r/min)
測定範囲
400~10,000 (r/min)
測定範囲
0~999,999 ( r/min)
(0~10,000 Hz)
測定範囲
0~20,000 (r/min)
適合センサ
IP-292/296/3000A/3100
OM-1200/1500,
VP-202/2110
適合センサ
IP-292/296/3000A/3100
OM-1200/1500
VP-202/1220
MP-9100/981
LG-916*/9200
適合センサ
IP-292/296/3000A/3100
OM-1200/1500
VP-202/1220
MP-9100/981
LG-916*/9200
適合センサ
IP-292/296/3000A/3100
OM-1200/1500
VP-202/1220
振動検出器(NPシリーズ)
磁束検出器(FT-0501)
シガーライタソケットセンサ(FT-0801)
電流プローブ、
光電式検出器(FT-0701)他
適合センサ
校正用
IP-292/296/3000A/3100
VP-202/1220
振動検出器(NPシリーズ)
シガーライタソケットセンサ(FT-0801)
マイクロホン/プリアンプ

検出用
OM-1200/1500
