製品写真(OM-1200/OM-1500 イグニッションパルス検出器)

ガソリンエンジン回転測定および EV/HEVモータ回転測定に使用できる電磁誘導方式を利用した検出器です。

マグネット点火方式エンジンのマグネット回転軸から電磁誘導により漏洩磁束を検出します。

イグニッションコイルに平行に取り付けるだけの、取り扱いが簡単な耐久性に優れた検出器です。

EV/HEVモータ回転計測時には、モータの回転軸に対して直交に、モータと接するように取り付けます。


当社エンジン回転表示器(AR-7240B、CT-6520B、HT-6200、SE-1620、FT-2500、FT-7200、GE-2500)と組み合わせて使用します。

特長

  • イグニッションコイルと平行に設置するだけのワンタッチ装着 (モータの回転計測では直交に設置)

  • 優れた耐環境性、剛性、耐久性

  • 取り扱いが簡単


設置方法

ガソリンエンジンの回転速度を計測する場合

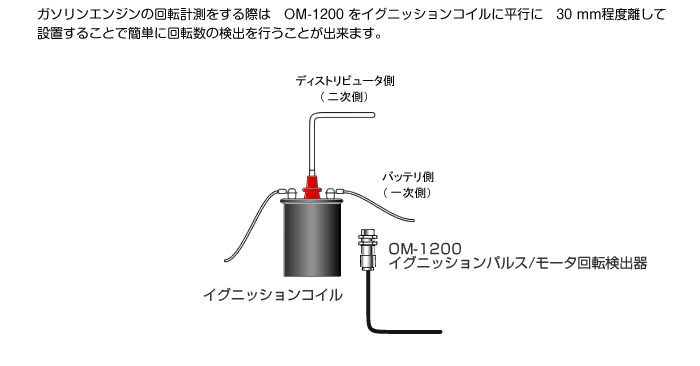

イラスト(イグニッションコイルへのOM-1200、OM-1500の取付)

モータの回転速度を計測する場合 (モータ回転軸に対して直交配置)

イラスト(モータへのOM-1200、OM-1500の取付)



EV/HEVモータ回転計測

注意 検出器の取り付けについて

概略仕様

  OM-1200 OM-1500
測定対象 2サイクルおよび4サイクルガソリンエンジン、EV/HEV、モータ
検出方式 電磁誘導方式
出力信号 パルス信号
適合表示器
■ AR-7240B  アナログエンジン回転計
■ CT-6700  ディジタルエンジン回転計
■ FT-2500   アドバンストタコメータ
■ FT-7200   アドバンストハンディタコメータ
■ GE-2500   ディーゼルエンジン回転計
■ HT-6200   外部センサ入力型ディジタルハンドタコメータ
■ SE-1620   ガソリンエンジン回転計
使用温度範囲 0 ~ +80 ℃ -10 ~ +100 ℃
ケーブル長 別売 (MX-005、MX-010 等) 4.9 m

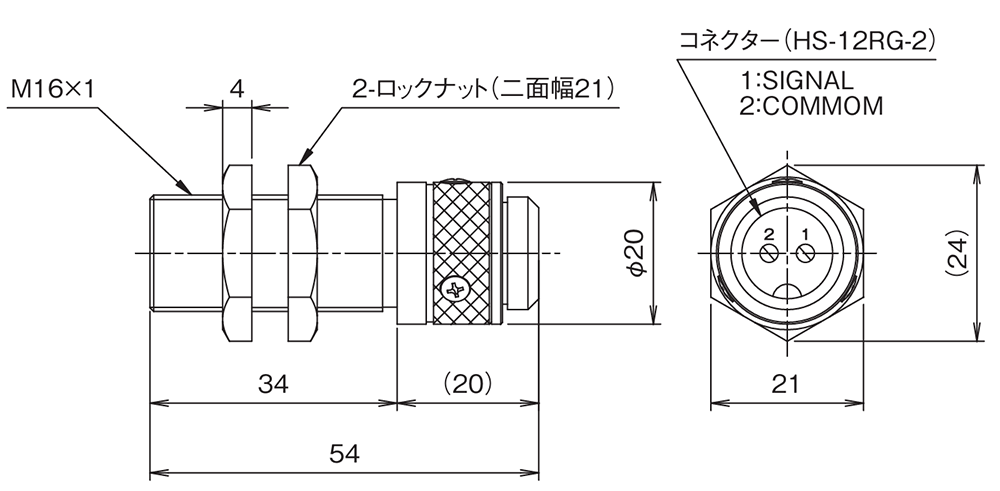

外形寸法 φ16 × 54 mm (センサのみ)
φ16 × 80 mm (ケーブル接続時)

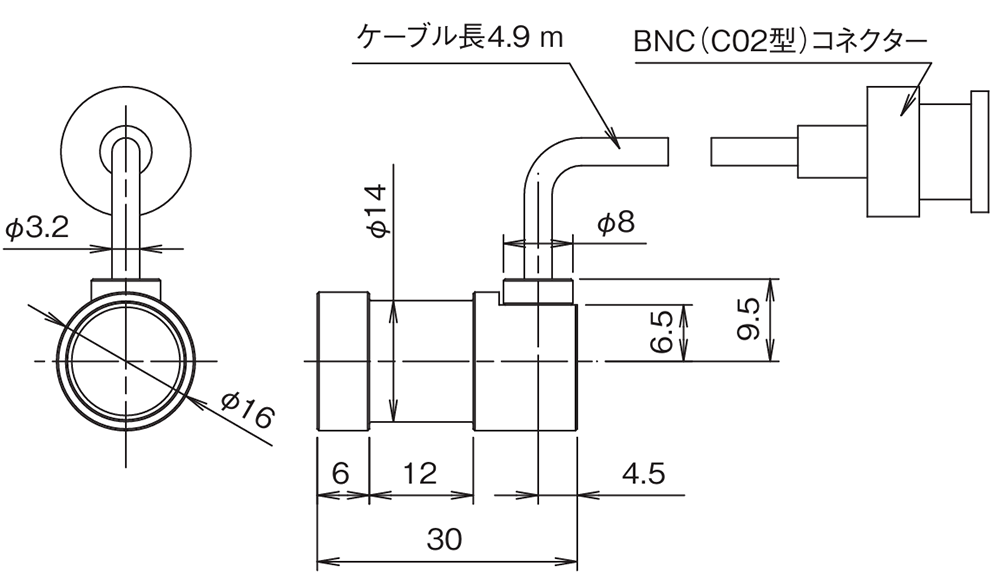

φ16 × 30 mm
質量 約 65 g 約 130 g (ケーブル含む)
価格 (税込 (税込
オプション ・MX-005信号ケーブル(5 m): (税込
・MX-010信号ケーブル(10 m): (税込
・MX-015信号ケーブル(15 m): (税込
・MX-020信号ケーブル(20 m): (税込
・OM-0102 OM-1200用取付金具(粘着シート 3枚付): (税込
