エンジン回転検出器
IP-3000A

薄型・軽量と高感度を両立!
ワンタッチ装着で、取り扱いも簡易!

製品購入はこちらから



製品写真(IP-3000A エンジン回転検出器)
取り付け例

製品写真(IP-3000エンジンA 回転検出器のエンジンへの取付)

IP-3000Aエンジン回転検出器は、アモルファス金属繊維素子を利用することで、弊社従来製品比で厚さ1/4(容積:約1/50)、重さ1/3の薄型・軽量化を実現するとともに、低速から高速回転まで一定出力が得られる高感度化を両立させたガソリンエンジン用回転検出器です。



最近のガソリンエンジンの構造・機構に対応し、従来製品では取り付けが困難であった点火ケーブル(点火コイルの1次側コード、及び電子式ディストリビュータの電流コード)にも簡単に取り付けることができます。さらに、使用温度+120℃までの耐熱設計がなされているため、ハードな環境での計測にも適応可能です。

IP-3000Aエンジン回転検出器は弊社回転表示器と組み合わせて使用します。

特長

アモルファス金属繊維素子を用いることで、薄型・軽量化と高感度化の両方を実現

エンジンの構造・機構に対応し、従来では取り付けが困難であった信号ケーブルにも装着が可能
ワンタッチ装着で、取り扱いが簡易
耐熱設計(+120℃)が施された高い信頼性

概略仕様

適用エンジン 2サイクル、4サイクルガソリンエンジン
検出器取り付け場所 イグニッションコイルの一次側導線、及び電子式ディストリビュータの電流線
取り付け可能コード径 max Φ5 mm
出力信号 パルス信号
信号ケーブル 耐熱信号ケーブル:約4.9 m(ケーブル直出し)、出力端コネクタ(BNC)付き
使用温度範囲 -40 ~ +120 ℃
保存温度範囲 -50 ~ +120 ℃
外形寸法 8.0 (W) × 9.5 (H) ×30.0 (D) mm
質量 80g(信号ケーブルを含む)
価格 (税込

オプション(適合表示器

詳細製品情報へリンクしています

ディジタルエンジン回転計
CT-6700

アナログエンジン回転計
AR-7240B

ガソリンエンジン回転計
SE-1620

製品写真(CT-6520B ディジタルエンジン回転計)

製品写真(AR-7240B アナログエンジン回転計)

 製品写真(SE-1620 ガソリンエンジン回転計)

  • イグニッションパルス 検出器、ガソリン・ディーゼルエンジン回転検出器、磁気式回転検出器など10種類の検出器に加え、ECU用クランク角度信号の入力も可能
  • トリガアシスト機能でトリガレベルを自動調節
  • アナログ出力/パルス出力を標準装備
  • エンジンラン 、オーバーラン 接点出力
  • 低速・高速の2レンジ自動切り替え方式
  • 警報・制御用接点出力付き(上/下限2段)
  • 400~10000 r/minの測定範囲
  • 読みやすい100mm広角度指示計を採用
  • アナログ出力/パルス出力を標準装備
  • 2サイクル(1,2,3, 4気筒)、4サイクル(1, 2,3,4,5,6,8, 10, 12気筒)ガソリンエンジン対応
  • 500~20000 r/minの測定範囲
  • 12V/24VDC電源動作

(税込み

(税込み

(税込み
外部センサ入力型
ディジタルハンドタコメータ
HT-6200

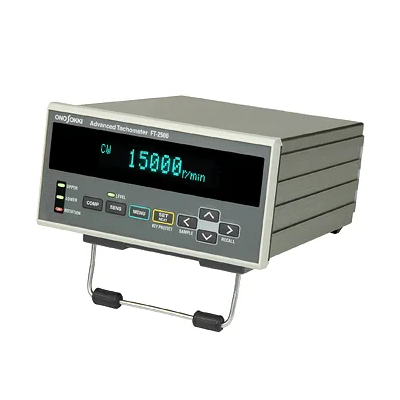

アドバンストタコメータ
FT-2500
ディーゼルエンジン回転計
GE-2500

製品写真(HT-6200 外部センサ入力型ディジタルハンドタコメータ) 製品写真(FT-2500 アドバンストタコメータ)  製品写真(GE-2500 ディーゼルエンジン回転計)
  • メモリー機能によりMax 20 データを保存

  • 積算回転数のカウントが可能

  • アナログ出力・パルス出力を標準装備

  • バックライト機能により、暗所でも表示値の確認ができます

  • 1024点FFT演算方式
  • 入力周波数3.75~10kHz(3レンジ切換)
  • 音や振動からでも回転計測可能
  • 回転速度変化、加減速に対応可能
  • アナログ出力/パルス出力/RS232Cを標準装備



  • FFT 演算方式
  • ディーゼルエンジン、ガソリンエンジン(オルタネータがないエンジンは計測不可)
  • 1 kHz、2 kHz、5 kHz(計測モード MAIN) / 500 Hz(校正モード REF)

(税込み

(税込

(税込
