ハンディディーゼルエンジン回転計
GE-1400

燃料噴射管に検出器をクランプするだけ



製品写真(GE-1400ハンディディーゼルエンジンタコメータ)

製品写真(CP-044検出器)ce

4 サイクルディーゼルエンジンの回転速度測定専用に設計されたハンディタイプのディジタル回転計。CP-044 検出器 (別売)を燃料噴射管の1本にワンタッチ装着するだけで r/min 直読のエンジン回転速度測定が可能です。



アナログ出力(モニター出力との切替可)とパルス出力の両出力を標準装備、アナログ出力はデータレコーダ等での記録用(モニター出力はセンサ波形確認やFFTアナライザの解析入力信号として)に、パルス出力は FFT アナライザのトラッキング解析用信号としてお使いいただけます。

GE-1400はエンジンの種類によっては計測ができない場合があります。使用実績のないエンジンにつきましては、デモ機での確認をお願いします。デモ機につきましては弊社最寄の営業所までお申し付けください。



特長

  • メモリー機能により Max 20 データを保存

  • アナログ出力・パルス出力を標準装備


アナログ出力 0 ~ 1 V/0 ~ F.S(F.S.は任意設定可)、10 bit D/A変換
パルス出力 Hi: +4.5V以上、Lo:+0.5V以下

  • バックライト機能により、暗所でも表示値の確認ができます

  • トリガ調整機能付き

  • 三脚取付可能

イラスト(GE-1400+CjP-044システム構成)


概略仕様

GE-1400 ハンディディーゼルエンジン回転計
適応エンジン 4 サイクルディーゼルエンジン
検出方式 燃料噴射時に生じる噴射管の脈動を検出
対応検出器 CP-044(オプション)
演算方式 周期演算方式
測定時間 1s + 入力信号1周期時間以内
表示部 液晶表示、5 桁、バックライト付き(文字高さ:10.2mm)
表示更新時間

1 ± 0.2s

測定単位 r/min、r/s
測定範囲 400 ~ 8000 r/min (r/sはr/min の測定値を60で割った範囲)
測定精度 表示値×(±0.02%)± 1カウント
(*表示値は小数点を除いたカウント値)
メモリー機能 20データ(MAX)
オーバレンジ機能 測定値が表示範囲を超えたときにオーバレンジ(ERROR マーク)表示
回転上限警告機能 回転速度が予め設定された上限値を超えた時、上限警告(マーク)表示
トリガレベル調整機能 本体右側面のロータリ式ボリュームにて調整
アナログ出力 回転速度表示値に対して出力

出力電圧:0 ~ 1 V/0 ~ フルスケール(フルスケールは任意設定 )
変換方式:10 bit D/A変換方式
リニアリティ:± 1 %/フルスケール
出力更新時間:50 ms+1周期時間以内
温度安定度:±0.05 %/フルスケール/℃(スパン&ゼロ)
設定誤差:±0.5 %/フルスケール
負荷抵抗:100 kΩ 以上

モニター出力 センサ信号を波形整形後のモニター用アナログ出力
(上記回転速度アナログ出力と切替使用)
負荷抵抗:100 kΩ 以上
パルス出力 信号検出毎に1パルス出力

出力電圧: Hi +4.5V 以上、Lo +0.5V 以下
出力論理:正論理
負荷抵抗:100 kΩ 以上

使用温度範囲 0 ~+40℃
保存温度範囲 −10℃ ~+50℃
電 源 単4形乾電池 (1.5V)× 4 個、または専用ACアダプタ PB-7090(オプション)
電池寿命 16 時間 以上(バックライトOFF時) 、8 時間以上(バックライトON時)
バッテリー警告表示 電池電圧が約 4.4 V 以下になると警告マーク(LOW マーク)が表示されます。

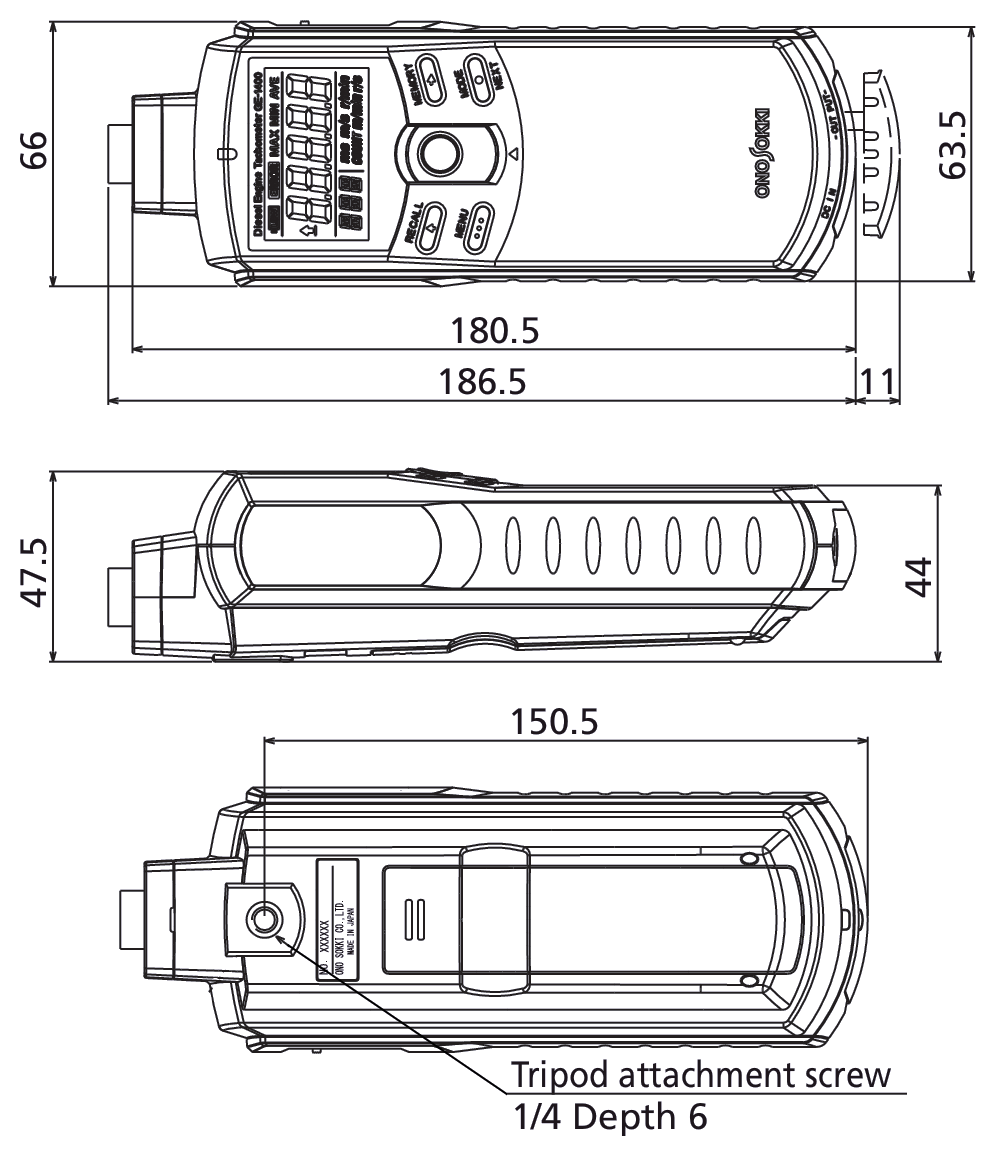

外形寸法 180.5 (L) × 66 (W) × 47.5 (D) mm (本体のみ)
質 量 約280g(本体のみ/乾電池含まず)
付属品 単4型乾電池 x 4、キャリングケース 、AX-501出力ケーブル
価格 (税込
オプション ・CP-044 検出器: (税込
・PB-7090 ACアダプタ: (税込
・AX-501 BNCコネクタ付出力ケーブル (2m、アナログ・パルス出力兼用): (税込

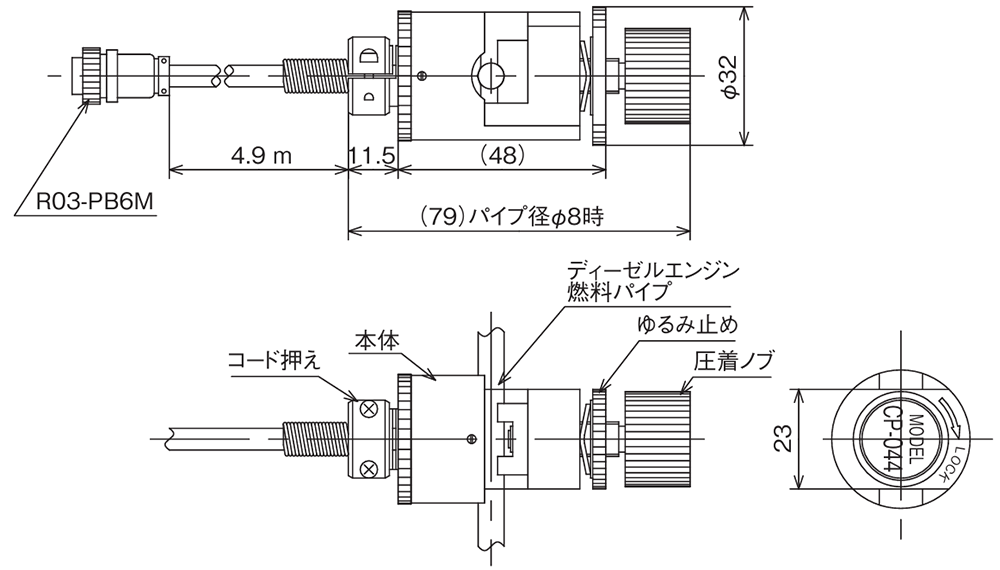

CP-044検出器

対象エンジン

ディーゼルエンジン

検出方式

燃料噴射時の脈動を圧電素子にて検出

測定可能管径 φ4  ~  8 mm
素子耐圧縮力 1960 bar

測定範囲

400 ~ 6000 r/min

信号ケーブル

耐熱信号ケーブル 4.9 m (ケーブル直出し) ー (R03PB6M)

使用温度範囲

0 ~ +80℃

外形寸法

φ 32 × 72 mm

質量

約 120 g

価格 (税込
