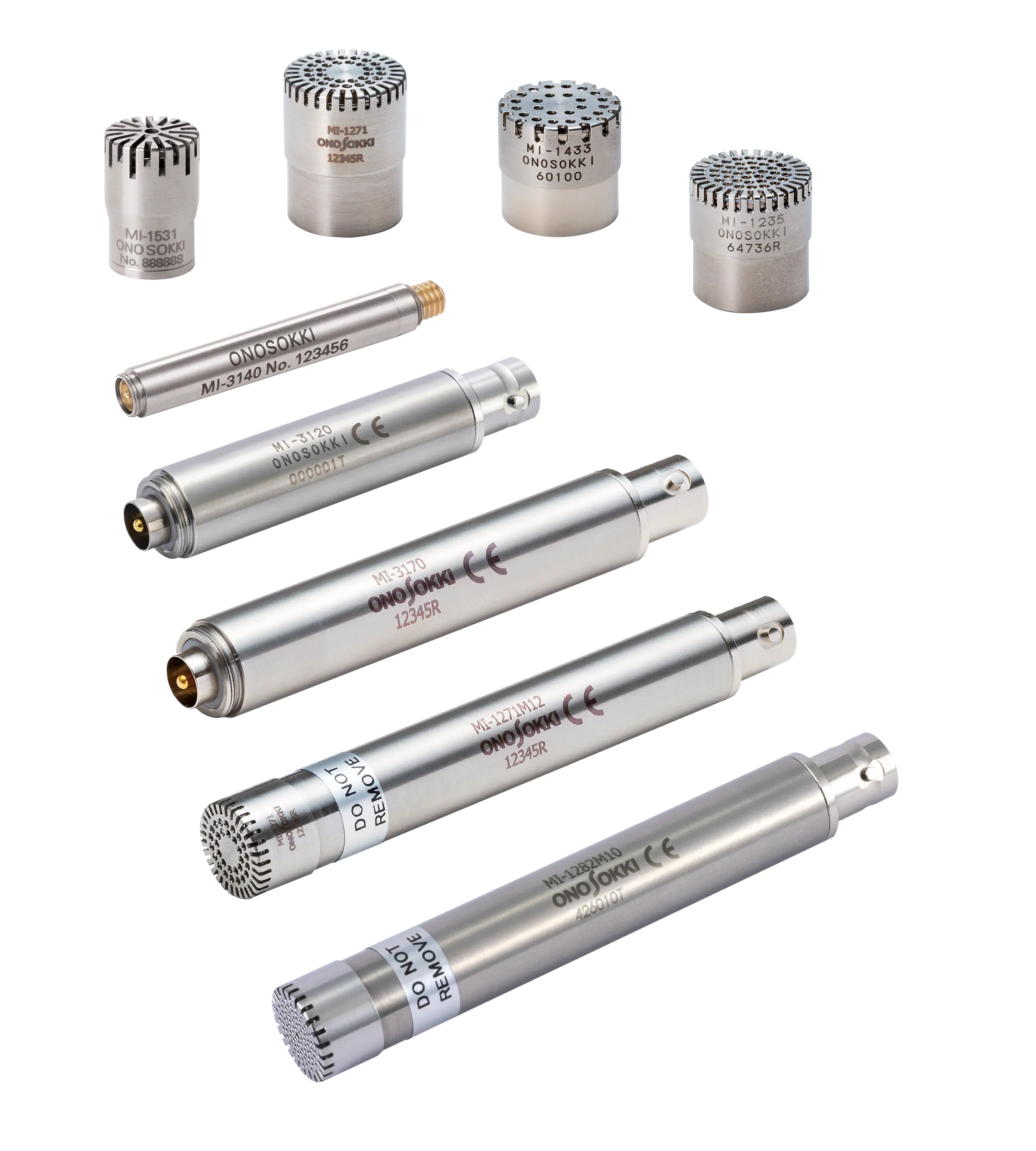

MIシリーズは
バックエレクトレット方式を採用した 音場型 計測用マイクロホン
● 計測用マイクロホン
● マイクロホンプリアンプ
● 計測用TEDSマイクロホン
をご用意しています。
MI-1271 は、精密級 1/2インチバックエレクトレット型マイクロホンです。
チタン振動膜のレーザー溶接固定方式を採用したことで、極めて高い安定性を実現しました。
加えて、広い温度・湿度範囲（-30 °C ～ 80 °C / 0 ～ 90 %RH）と広い周波数帯域（1 Hz ～ 20 kHz）を特長に持つことから、
高温多湿な環境での環境騒音測定や、超低周波音（～20 Hz）の測定、自動車の冷間始動試験時の音測定など、
多岐に渡るご用途に応えることが可能な高性能マイクロホンです
MI-1235 は、10 Hz ～ 20 kHz までの可聴域をカバーする周波数帯域を持ち、環境騒音や
建築音響の計測・解析、また電子機器や機械装置の放射音計測・解析用途に最適です。
MI-3111 マイクロホンプリアンプと組み合わせて使用する精密クラスのマイクロホンです。
MI-1433 は、20 Hz ～ 8 kHz までの周波数帯域を持ち、環境騒音の計測などの用途に最適です。 MI-3111 マイクロホンプリアンプと組み合わせて使用する普通クラスの低価格な汎用マイクロホンです。
MI-1531 は、1/4インチバックエレクトレット型マイクロホン、 ～100 kHz の広い周波数範囲に対応。省スペースでの計測に最適。 マイク単体の性能として168 dBまで、プリアンプ MI-3140 との組み合わせで 157 dB までの計測が可能です。
| 型名 | MI-1271 | MI-1235 | MI-1433 | MI-1531 |
|---|---|---|---|---|
| サイズ | 1/2インチ | 1/4インチ | ||
| 成極電圧 | 0 V | |||
| 感度 | -26 dB±1.5 dB re. 1 V/Pa 50 mV/Pa (1 kHz) |
-29 dB ±3 dB re. 1 V/Pa 36 mV/Pa (1 kHz) |
-48±3 dB re. 1 V/Pa 4 mV/Pa (250 Hz) |
|
| 周波数範囲 | 1 Hz ～ 20 kHz | 10 Hz ～ 20 kHz | 20 Hz ～ 8 kHz | 10 Hz ～ 100 kHz （保護グリッド無） 10 Hz ～ 20 kHz （保護グリッド有） |
| 最大音圧レベル | 135 dB（MI-3170 使用時） | 135 dB（MI-3111 使用時） | 157 dB（MI-3140 使用時） | |
| 自己雑音レベル （A特性） |
14.0 dB（代表値） （MI-3170使用時） |
19.0 dB（代表値） （MI-3111使用時） |
30 dB（代表値） （MI-3140使用時） |
|
| 使用温度範囲 | -30 ～ +80 °C | -10 ～ +50 °C | -30 ～ +60 °C | |
| 使用湿度範囲 | 0 ～ 90 %（結露しないこと） | 20 ～ 90 %（結露しないこと） | 0 ～ 90 %（結露しないこと） | |
| 保存温度範囲 | -40 ～ +70 °C | -20 ～ +60 °C | -30 ～ +80 °C | |
| 保存湿度範囲 | 0 ～ 90 %（結露しないこと） | 10 ～ 90 %（結露しないこと） | 0 ～ 90 %（結露しないこと） | |
| 外形寸法 | φ13.2 mm × 16.9 mm | φ13.2 mm × 13.7 mm | φ13.2 mm × 13.5 mm | φ6.9 mm × 10.5 mm |
| 質量 | 約 6 g | 約 1.5 g | ||
| 適合プリアンプ | MI-3170 | MI-3111 | MI-3140 | |
| 価格（税込） | （ ） |
（ ） |
（ ） |
（ ） |
MI-3170 は、1/2 インチバックエレクトレット方式コンデンサマイクロホン用のプリアンプで、MI-1271 のマイクロホンと組み合わせて使用して頂けます。 CCLD（定電流駆動）方式、BNCコネクタの採用により、多数の CCLD 対応のアンプや解析機器、データレコーダ等に直接接続できます。 MI-1271 高性能マイクロホンと組み合わせると、1 Hz からの超低周波数の測定範囲をカバーし広い使用温度範囲（-30 °C ～ 80 °C）の測定が可能です。
MI-3111は、1/2 インチバックエレクトレット方式コンデンサマイクロホン用のプリアンプです。
CCLD（定電流駆動）方式、BNC コネクタのタイプです。
MI-1235/MI-1433などのマイクロホンと組み合わせて使用いただける汎用プリアンプです。
MI-3140は、1/4 インチバックエレクトレット方式コンデンサマイクロホンプリアンプです。
省スペースでの計測に最適。
CCLD（定電流駆動）方式、10-32 UNF コネクタのタイプです。
MI-1531 マイクロホンと組み合わせて使用する専用プリアンプです。
| 型名 | MI-3170 | MI-3111 | MI-3140 |
|---|---|---|---|
| サイズ | 1/2インチ | 1/4インチ | |
| 対応マイクロホン | MI-1271/1235/1433 | MI-1235/1433 | MI-1531 |
| 挿入損失 | 0.15 dB （1 kHzにて）（代表値） | 1.0 dB（代表値） | 0.25 dB（代表値） |
| 周波数範囲 | 10 Hz ～ 40 kHz（+0.1 dB、-0.2 dB、1 kHz基準） 1 Hz ～ 40 kHz（+0.1 dB、-1.5 dB、10 Hz基準） |
10 Hz ～ 20 kHz（±1.0 dB、1 kHz基準） 20 Hz ～ 20 kHz（±0.6 dB、1 kHz基準） |
10 Hz ～ 100 kHz（+0.5 dB以内） （SR-2210 2ch センサアンプ と組合せて使用時は ～20 kHz まで） |
| 自己雑音（実効値電圧）A特性 | 3.3 μV以下 | 5.0 μV以下 | 2.5 μV以下 (20 Hz ～ 20 kHz) |
| 最大出力電圧 | ±8 V（ピーク値）(注1) 音圧換算135 dB （感度 50 mV/Pa マイクロホン使用時） |
±5.6 V（ピーク値）(注1) 音圧換算135 dB （感度 35 mV/Pa マイクロホン使用時） |
±8 V （電源 DC 24 V にて） |
| 使用温度範囲 | -30 ～ +80 °C | -10 ～ +50 °C | -30 ～ +60 °C |
| 使用湿度範囲 | 0 ～ 90 %（結露しないこと） | 30 ～ 90 %（結露しないこと） | 0 ～ 90 %（結露しないこと） |
| 保存温度範囲 | -40 ～ +70 °C | -20 ～ +60 °C | -30 ～ +80 °C |
| 保存湿度範囲 | 0 ～ 90 %（結露しないこと） | 10 ～ 90 %（結露しないこと） | 0 ～ 95 %（結露しないこと） |
| 電源 | CCLD（定電流駆動） 2 ～ 4.5 mA、DC 18 ～ 26 V |
CCLD（定電流駆動） 0.5 ～ 5 mA、DC 15 ～ 25 V |
CCLD（定電流駆動） 2 ～ 20 mA、DC 18 ～ 25 V |
| 適合コネクタ | C02(BNC) | 10-32 UNF | |
| 外形寸法 | φ12.7 mm × 80.5 mm | φ12.7 mm × 63.5 mm | φ6.35 mm × 44 mm |
| 質量 | 約35 g（マイクロホン含まず） | 約25 g（マイクロホンを含まず） | 約5.5 g（マイクロホンを含まず） |
| 信号ケーブル | MX-1000シリーズ（推奨）、MX-2000シリーズ | MX-2000シリーズ（推奨） | NP-0130シリーズ（推奨） |
| 付属品 | 入力コネクタ部保護キャップ × 1 プリアンプホルダー(MI-0301) × 1 取扱説明書 × 1 |
入力コネクタ部保護キャップ × 1 プリアンプホルダー（MI-0301） × 1 取扱説明書 × 1 |
入力コネクタ部保護キャップ × 1 1/4インチ変換アダプタ(SC-0313) × 1 取扱説明書 × 1 |
| 価格 (税込） | （ ） | （ ） | （ ） |
MI-1271M12 計測用TEDSマイクロホンは、マイクロホン MI-1271 と、プリアンプ MI-3170 が一体型になったマイクロホンです。
CCLD（定電流駆動）電源を装備した機器へ直接BNC ケーブルで接続して使用できます。TEDS 対応の機器へ接続すると、感度などの情報が自動的に読み込まれ、面倒な校正作業は不要となります。その結果、 確実な計測や時間短縮を可能にしています。
| MI-1271M12 | 仕様 | |
|---|---|---|
| サイズ、レスポンスタイプ、成極電圧 | 1/2 インチ、自由音場型、0 V | |
| 感度 | -26 .0± 1.5 dB re.1 V/Pa（50 mV/Pa） | |
| 周波数範囲 | 1 Hz ～ 20 kHz（±2 dB） | |
| 静電容量 | 12 pF（代表値） | |
| 最大音圧レベル（全高調波歪率3 %、250 Hz） | 135 dB | |
| 自己雑音レベル（A特性） | 14.0 dB（代表値） | |
| 静圧特性（250 Hz） | -0.013 dB/kPa | |
| 温度特性（250 Hz） | +0.005 dB/K | |
| 湿度特性（250 Hz） | -0.0004 dB/% | |
| 使用温度範囲 | -30 ～ +80 °C | |
| 使用湿度範囲 | 0 ～ 90 % RH（結露なきこと） | |
| 保存温度範囲 | -40 °C ～ +70 °C | |
| 保存湿度範囲 | 0 ～ 90 % RH（結露なきこと） | |
| 電源 | CCLD（定電流駆動） | |
| 駆動電流 | 2 ～ 4.5 mA（定格 4 mA） | |
| 駆動電源電圧 | DC18 V ～ 26 V（定格 24 V） | |
| 出力コネクタ | C02（BNC) | |
| TEDS バージョン** | IEEE 1451.4 : 2004（Template : Microphone with built-in Preamplifier Ver.1.0） | |
| 外形寸法 | Φ13.2 X 91.9 mm | |
| 質量 | 約 41 g | |
| 付属品 | 校正チャート：1 部 取扱説明書：1 部 プリアンプホルダー（MI-0301）：1 個 |
|
| 価格 | （税込 ） | |
* 基準環境条件: 23 °C、50 % RH、101.3 kPa
* ケーブル長は30m 以下です。これを超えて延長した場合、CE マーキングには適合できません。ご注意ください。
* 接続する計測器や計測アンプの TEDS 対応については、お買い求めの販売店または当社までご相談ください。
