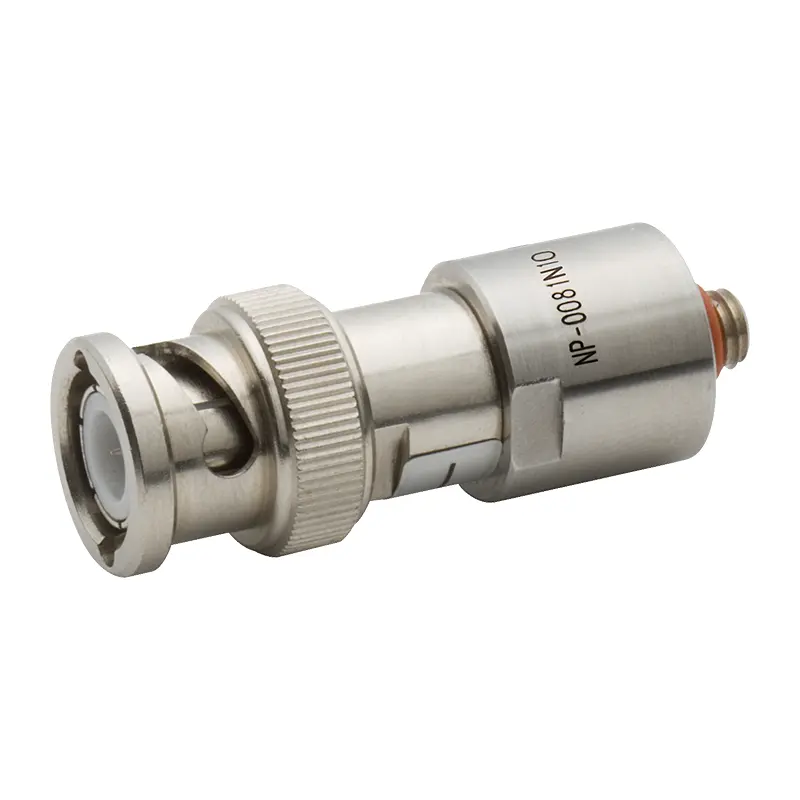

製品写真(NP-0081N10 TEDSアダプタ)

TEDSアダプタNP-0081N20は、TEDS非対応のプリアンプ内蔵型加速度ピックアップにTEDS機能を付加するアダプタです。

本器に接続する加速度ピックアップの情報(感度情報、校正情報)を書き込み、加速度ピックアップと共にTEDS対応計測器に接続することで、TEDSセンサの機能を使用することが出来ます。

計測器の入力端子に直接接続しますので、ケーブル配線を変えることなく、計測の妨げになりません。

特長

  • TEDS非対応のプリアンプ内蔵型加速度ピックアップを簡単にTEDSセンサにすることができます。

  • センサを加工することが無いため、超小型・軽量等の特長をそのまま生かした上でTEDS機能を付加できます。


NP-0081N20 TEDSアダプタ内の専用チップに、使用するTEDS非対応センサの固有情報(感度 情報、校正情報)を書き込み・記録することで、記録されたセンサ固有情報が組み合わせるTEDS対応計測器に自動的に読み込まれます。これにより、感度設定などの作業が自動化されるとともに、 設定ミスを防止し計測前準備の作業を省力化することができます。



イラスト(NP-0081N10構成)



NP-0081N20 TEDSアダプタは、プリアンプ内蔵型加速度ピックアップと1対1の組み合わせで使用します。TEDS化するセンサが複数個ある場合には、同数のTEDSアダプタが必要です(1つのTEDSアダプタを複数のセンサと組み合わせて使用することはできません)。TEDSアダプタに内蔵のTEDSチップには組み合わされたセンサの校正情報が、外ケース部にはシールにて型式と製造番号が記載されます。

なお、従来のCCLD(定電流駆動)型プリアンプ内蔵センサと互換性があるので、TEDS非対応の計測器であっても今まで通り使用できます。

概略仕様

構造 入出力部コネクタ接続ケースグランド
ケース材質 ステンレス
コネクタ センサ側:10-32同軸(ミニチュアコネクタ)
計測器側:CO2(BNC)
適合センサ CCLD(定電流駆動)型プリアンプ内蔵センサ(NP-3211、NP-3418)

*本器を接続することにより、センサへ供給できる電源電圧は 1V 低下します。
 センサの要求電源電圧範囲と組み合わせる計測器の供給電圧に注意ください。
 なお、本器に印加できる最大電圧は +30V です。

出荷時書き込みTEDS情報 組み合わせるセンサの感度、軸方向並びに校正日

*上記情報にプラスしてTEDSアダプタ(本製品)の型名と製造番号が書き込まれます。

使用温度範囲 -40 ~ +85℃
使用湿度範囲 85% RH以下
TEDS規格 IEEE1451.4-2004(Ver. 1.0)
外形寸法 φ 15×40 mm
質量 約 20 g
価格 (税込 )<初回TEDS情報書き込み料込み>

<注意>
TEDS情報の書き込みは弊社で行っております。お客様がお持ちのセンサにTEDSアダプタを組み合わせる場合や、センサとTEDSアダプタの組み合わせを再校正する場合は別途TEDS情報書き込み費用が必要です。詳しくは弊社代理店又はお近くの弊社営業所までお問い合せください 。
