小野测器的手持式转速计使用维护简单方便,有接触式,非接触式,以及2用式3种形式,还有使用各种外接传感器的品种。各种转速计都可简单方便地进行高精度转速测量。从产品检测到设备维护等各种用途都可使用。



使用接触式手持式转速计进行高速旋转机械等的测量时非常危险的,必须小心注意防止被卷入,接触探头偏离等发生,测量时应佩戴防护眼镜等保护器具。
使用非接触式手持式转速计测量时,如需在旋转物上粘贴反光片,请务必在旋转物停止状态下,进行粘贴。

接触/非接触式手持式转速计

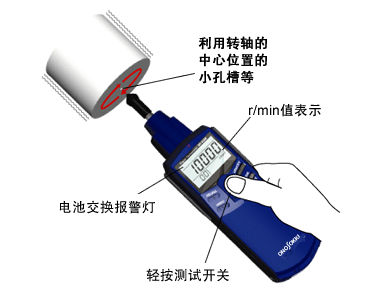

测量例1 接触式

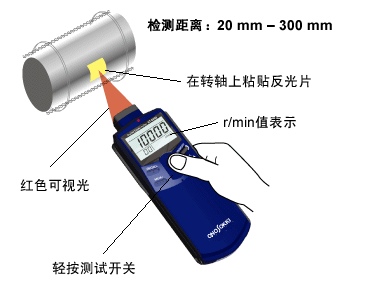

测量例2 非接触式

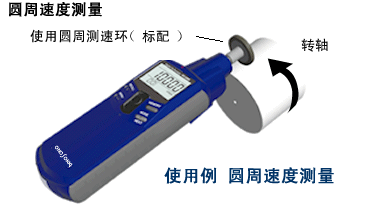

测量例3 接触式圆周速度测量

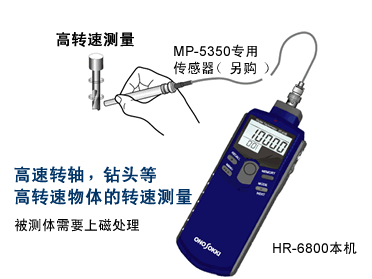

测量例4 非接触式高转速测量型HR-6800


手持式转速计
HT-3200
接触式 手持式数字转速计
HT-4200
非接触式 手持式数字转速计
HT-5500
接触/非接触2用式 手持式数字转速计
HR-6800
非接触式高速型 手持式数字转速计
HT-3200 image HT-4200 image HT-5500 image


检测传感器(MP-5350)另售。

测量范围
低速量程:0.5 ~ 2000.0 r/min、
高速量程:5 ~ 10000 r/min
测量范围
4 ~ 6,250 r/min

30 ~ 50,000 r/min
(与反光片的数量有关)
测量范围
低速量程: 6.0 ~ 600.0 r/min、
高速量程:6 ~ 99999 r/min
测量范围
A型:
Hi- 10,000 ~ 999,990 r/min、
Lo-100 ~ 50,000 r/min
B型
200,000 ~ 999,990 r/min
附属品
KS-300 测速头 x  2、
KS-200 周速环 x  1、
7号电池 x  3、
使用说明书 x  1
附属品
反射薄膜片 × 1
(可分割成12mm见方25小块)
7号电池 x  3、
使用说明书 x  1
附属品
HT-0502 接触式探头适配器 × 1
KS-300 转速探头 × 1
KS-200 圆周测速环 × 1
反射薄膜片 × 1
(可分割成12mm见方25小块)
7号干电池 × 4
便携提箱 × 1
使用说明书 ×  1
附属品
7号干电池 × 4
便携提箱 × 1
MI-0301三脚架安装用适配器
使用说明书 ×  1
↑ 点击各产品图标可链接详细说明




外接传感器型 手持式转速计

测量例
测量例1 柴油发动机 测量例2 汽油发动机

测量例3 DC电机

测量例4 压缩机


手持式转速计
HT-6200
外接传感器型
详细说明
FT-7200
FFT分析处理型
HT-6200 FT-7200
测量范围
 1 ~ 1666.67 Hz (发动机转速测量) 20000 r/min
3.33 ~ 1666.67 Hz (发动机以外的转速测量) 99999 r/min (P/R)
测量范围
测量频率量程 250 Hz, 500 Hz, 2 kHz
配套传感器
IP-292/296
OM-1200
IP-3000A/IP-3100
VP-1220
MP系列 (电磁式)
配套传感器
发动机 VP-202/1220
IP-292/296
OM-1200/1500
IP-3000A/IP-3100
FT-0810
振动 NP-2000/3000系列
VP-202/1220
声音 MI-1432+MI-3111
↑ 点击各产品图标可链接详细说明



手持式转速计配件

选配件
HT-0300
HT-3200用携带盒 (HT-3200)
HT-0400
HT-4200用携带盒 (HT-4200)
HT-0003
HT-4200用携带软套 (HT-4200)
製品写真 KS-100 製品写真 KS-200 製品写真(HT-011 反射マーク)

选配件
HT-011
反射薄膜片
(HT-4200/5500)
KS-100
圆周测速环
(HT-3200/5500)
KS-200
圆周测速环
(HT-3200/5500)
KS-300
转速探头
(HT-3200/5500)
KS-700
延长轴杆
(HT-3200/5500)
製品写真(HT-011 反射マーク) 製品写真 KS-100. 製品写真 KS-200 製品写真 KS-300 製品写真 KS-700
特长
1套10张
1张共25枚
特长
圆周速度测量用
单位mm/s
特长
圆周速度测量用
单位m/min
特长
转速探头
转速测量用
圆锥型橡胶头
特长
延长轴杆
(KS-300配套用)
延长40 mm
↑ 点击各产品图标可链接详细说明

HT-5500选配件

AX-501
信号电缆
(HT-5500/HR-6800
HT-6100/FT-7200
)

PB-7090
电源适配器
(HT-5500/HR-6800
HT-6100/FT-7200 )
LA-0203D
三脚架
(HT-5500/HR-6800
HT-6100/FT-7200 )
HT-0522+0521A
磁性台架与固定配件
(HT-5500/HR-6800
HT-6100/FT-7200 )
HT-0502
转速探头适配器
(HT-5500 标配)
製品写真(AX-501) 製品写真(PB-7080). 製品写真(LA-0203B) 製品写真(HT-0522+0521A) 製品写真(HT-0502)
特长
输出信号电缆(2 m)
模拟与脉冲输出兼用 φ2.5小型插头~C02型(BNC)插头
电源
输入电压:AC100~240 V
输出电压:DC 5.9 V / 3.5 A (Adapter Technology制)
附属AC电缆
(AC 100~120 V用)
测量用三脚架 (SLIK制) 磁性台架HT-0522与固定配件HT0521A配套使用 接触式转速探头适配器
(不包括转速探头KS-300)
↑点击各产品图标可链接详细说明




转速相关测量仪器发动机转速测量仪器概要
