40 kHzユニット、100 kHzユニットの２種類をラインアップ
高いリアルタイムレートと高スループット機能
DS-0391 筐体間接続インタフェースを用意
■ FRAME LINK（筐体間接続）機能で２台のユニットを専用ケーブルで接続可能
■ 32chユニットを２台接続することで最大 64chに対応 （※40 kHzユニットのみ）
ONO-LINK 3 コネクタ
大きくなった端子を前面に配置し、堅牢性と着脱の簡便性を大幅に向上しました。
信号レベルLED
ライン型のLEDを採用し、視認性と機能美を両立させました。
BNCコネクタ
コネクタ間のピッチを広げ、薄型化をしつつ、全チャンネルで JPJ コネクタが取り付けられるようにしました。
大型ガードプロテクタ
筐体を大きく囲むことで現場での不測の事態からボディを守ります。持ちやすさも利点です。
筐体（ユニット）間をケーブルで接続： 「FRAME LINK」 機能
２台のユニットを専用ケーブルで接続することで、一時的に多チャンネル計測システムを簡単に構築することができます。
※筐体間接続オプションとして、DS-0391（インタフェース）
および AX-9035（ケーブル）が必要です （40 kHzユニットのみ）
(→画像をクリックすると大きい画像を表示)
(→画像をクリックすると大きい画像を表示)
簡単操作 ＜グラフレイアウト選択ボタン＞
| M×Nの画面表示をマウスで簡単に設定することが可能です。 |
 |
 |

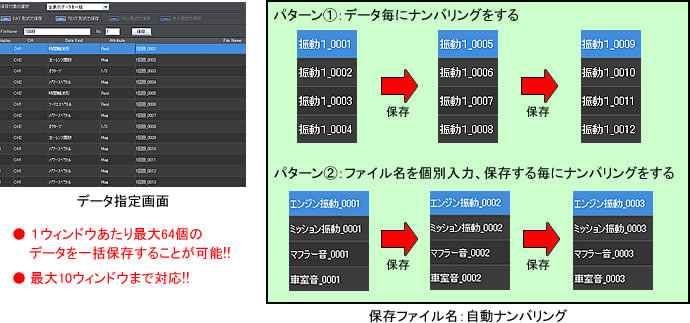

トラッキング解析結果をファイルごとに平均化する機能です。 例えば、５回計測したデータに対して５回の平均値を自動で演算可能です。 |
 |

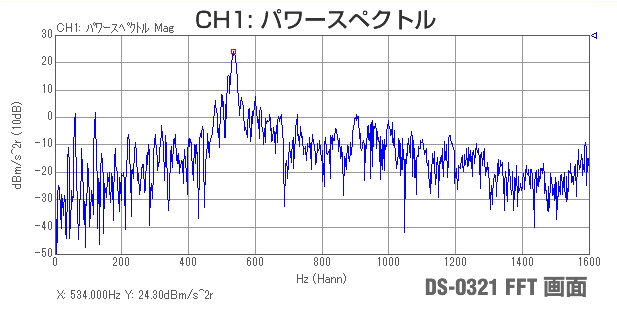

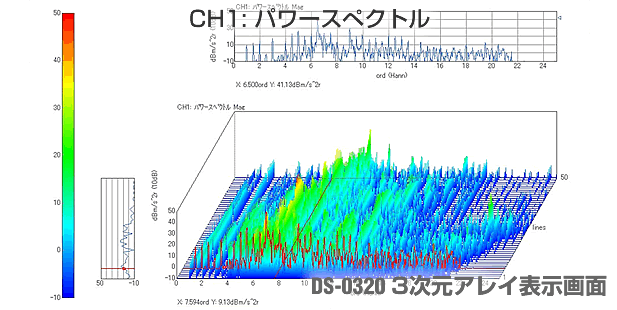

多彩な音響／振動解析用ソフトウェアをラインナップ
多彩なソフトウェアをラインナップします。用途に合わせて選択が可能です。 (画面をクリックすると各商品説明ページへ)
概略仕様
| DS-0362/0364（40 kHzユニット） | DS-0366（100 kHzユニット） | |
|---|---|---|
| 入力チャンネル数 | DS-0362：2 ch DS-0364：4 ch |
2 ch |
| 入力端子 | BNC（C02型） | ← |
| 入力インピーダンス | 1 MΩ ±0.5 % 100 pF以下 | ← |
| 入力形式 | シングルエンド | アイソレーテッドシングルエンド |
| 入力結合 | DC または AC（-3dB、0.55 Hz以下） | ← |
| アイソレーション | － | 各ch絶縁（常時） 入力間および入出力間絶縁耐圧 50 Vrms |
| センサー用電源電圧 | +24 V/4 mA | ← |
| 断線検知機能 | CCLD使用時にケーブルも断線を検知 | ← |
| TEDS | IEEE1451.4(Ver.1.0) 加速度センサー、力センサーに対応 | ← |
| 音響フィルタ | 周波数重み特性 A,C IEC 61672-1：2002 Class1 ANSI S1.4-1983 TYPE1 JIS C1509-1：2005 Class1 |
← |
| 入力電圧レンジ | -40 ～ +20 dBVrms（10 dB刻み７レンジ） | ← |
| 絶対最大入力電圧 | AC 70 Vrms、１分間(50 Hz) | AC 50 Vrms、１分間(50 Hz) |
| 残留オフセット電圧 | -20～ 20 dBVrレンジ時：-60 dBフルスケール -40～-30 dBVrレンジ時：-40 dBフルスケール |
0～ 20 dBVrレンジ時：-60 dBフルスケール -40～-10 dBVrレンジ時：-45 dBフルスケール |
| 入力レベルモニタ | 過大入力で赤色LED点灯 レンジフルスケールの 95 %以上で赤色LED点灯 |
← |
| 周波数レンジ | DC ～40 kHz | DC ～100 kHz |
| A/D変換器 | 24 bitΔΣ型 | 16 bit |
| ダイナミックレンジ | 110 dB以上（周波数 40 kHzレンジ、入力 0 dBVrレンジ、2048点分析時） | 90 dB以上（-10～ 20 dBVrmsレンジ時） 70 dB以上（-40～-20 dBVrmsレンジ時） |
| 振幅フラットネス | ±0.3 dB以内 | ← |
| フルスケール確度 | ±0.1 dB以内（1 kHzにおいて） | ±0.05 dB以内（1 kHzにおいて） |
| 振幅リニアティ | ±0.0015 %（フルスケールに対して） | ±0.015 %（フルスケールに対して） |
| チャンネル間クロストーク | -100 dB以下（1 kHzにおいて） | ← |
| チャンネル間ゲイン確度 | ±0.3 dB以内（同一レンジにおいて） | ±0.05 dB以内（DC ～20 kHz） ±0.1 dB以内（20 kHz ～ 100 kHz、同一レンジにおいて） |
| チャンネル間位相確度 | ±0.4 deg以内（～ 20 kHz） ±0.8 deg以内（20 kHz ～ 40 kHz） ※FRAME LINKによる筐体間接続時には別途規定されます。 |
±0.3 deg以内（DC ～20 kHz） ±0.7 deg以内（20 kHz ～ 100 kHz、同一レンジにおいて） |
| デジタルフィルタ | FFTエリアシングフィルタ ·ベースバンド時：10次楕円／ズーム時：６次楕円 リアルタイムオクターブバンドフィルタ ·６次バタワース：IEC61260-1995 Class1 |
← |
| モニタ出力 | 入力信号を入力電圧レンジで規格化した信号を出力 音響フィルタ使用時はフィルタ通過後の信号を出力 |
← |
| モニタ出力端子 | φ3.5ステレオミニジャック | φ3.5モノラルミニジャック（×２） |
| モニタ出力電圧 | 入力レンジに対し1 Vrmsフルスケール±1.0 %（1 MΩ負荷時） | 入力レンジに対し1 Vrmsフルスケール±1. 0%（1 MΩ負荷時、1 kHzにおいて） |
| 出力インピーダンス | 約33 Ω | ← |
| 外形寸法 | 257 mm(W)×28 mm(H)×180 mm(D) | ← |
| 電源電圧 | 定格 DC 15 V(10.5 ～ 16.5 V) メインユニットより供給 |
← |
| 仕様温度範囲 | 0 ～ 40 ℃（結露しないこと） | ← |
| 保存温度範囲 | 10 ～ 60 ℃（結露しないこと） | ← |
| 質量 | 0.9 kg以下 | ← |
| CEマーキング | 対応 | ← |
※DS-0362 と DS-0364 は混在して使用できます。
※DS-0362/0364 と DS-0366を混在しての使用はできません。
※DS-0364 は最大で８ユニット(32 ch)まで増設が可能です。
※DS-0366 は最大で２ユニット(4 ch)まで増設が可能です。
※DS-3000シリーズ ソフトウェア（型名:DS-03○○）は、40 kHzユニット、100 kHzユニットの両方に対応しています。
※DS-2000Aシリーズ ソフトウェア（型名:DS-02○○A）および Oscopeシリーズ ソフトウェアは、40 kHzユニットのみ対応しています。
（100 kHzユニットには非対応です）
動作環境
| カードスロット／インタフェース | 次のいずれかが搭載されていること PCI Express スロット、CardBus スロット、ExpressCard スロット、USB(DS-0399) |
|---|---|
| OS（オペレーティングシステム） | 次のいずれかのOS（オペレーティングシステム）が搭載されていること Microsoft® Windows® 7 Ultimate / Professional（ 32ビット版のみ） Microsoft® Windows Vista® Ultimate / Business（ SP2以降 / 32ビット版のみ） Microsoft® Windows® XP Professional (SP2以降 / 32ビット版のみ) |
| 光学ドライブ | インストールおよびアップデート時に DVD-R、および CD-R の読込みが可能な光学ドライブ |
組合せPC要求仕様
| 推奨スペック | CPU：Intel® Core™ i5 2.5 GHz メモリー：4 GB ハードディスク：空き容量 1 GB 以上 ディスプレイ：1920×1080 |
|---|---|
| 最小スペック | CPU：Intel® Core™ 2 Duo 2 GHz メモリー：2 GB ハードディスク：空き容量 1 GB 以上 ディスプレイ：1280×1024 |
＊上記 OS に対応しないアプリケーションもございますので、詳しくは弊社ホームページまたは、お客様相談室までお問い合わせください。
＊互換モードや Microsoft® Virtual PC 等を利用した場合、DS-3000 マルチチャンネルデータステーションは正常に動作しません。ご注意ください。
＊動作環境に合致した PC であっても、物理的な形状およびインストールされている他のソフトウェアや周辺機器等の影響で、本システムが正常に動作しない場合があります。
4ch FFT セット (40 kHz対応) |
|
通常価格 （税込 ） |
＜セット内容＞ ◆DS-3104 4chメインユニット |
4ch FFT・トラッキングセット(40 kHz対応) |
|
通常価格 （税込 ） |
＜セット内容＞ ◆DS-3104 4chメインユニット |
4ch FFT・オクターブセット(40 kHz対応) |
|
通常価格 （税込 ） |
＜セット内容＞ ◆DS-3104 4chメインユニット |
4ch オクターブ・トラッキングセット (40 kHz対応) |
|
通常価格 （税込 ） |
＜セット内容＞ ◆DS-3104 4chメインユニット |
4ch フルセット (40 kHz対応) |
|
通常価格 （税込 ） |
＜セット内容＞ ◆DS-3104 4chメインユニット |
2ch サーボセット (100 kHz対応)※ |
|
（税込 ¥2,346,750） |
＜セット内容＞ ◆DS-3100 メインユニット |
※DS-0366（2ch 100 kHz 入力ユニット）と DS-0373（1ch 100 kHz帯域信号出力ユニット）について、DS-0364（4ch 40 kHz 入力ユニット）と
DS-0371（1ch 40 kHzユニット用信号出力モジュール）の組み合わせに変更できます（その場合は 40 kHz対応となります）
ハードウェア
| 型名 | 品名 | 価格（税込） |
|---|---|---|
| DS-3100 | メインユニット | （ ） |
| DS-3102 | 2ch 40 kHzメインユニット （2 ch 基本セット：DS-3100 & DS-0362） |
（ ） |
| DS-3104 | 4ch 40 kHzメインユニット （4 ch 基本セット：DS-3100 & DS-0364） |
（ ） |
| DS-0362 | 2ch 40 kHz入力ユニット（増設用） | （ ） |
| DS-0364 | 4ch 40 kHz入力ユニット（増設用） | （ ） |
| DS-0371 | 1ch 40 kHzユニット用信号出力モジュール（内蔵） | （ ） |
| DS-0372 | 2ch 40 kHz信号出力ユニット | （ ） |
| DS-0366 | 2ch 100 kHz帯域入力ユニット | （ ） |
| DS-0373 | 1ch 100 kHz帯域信号出力ユニット | （ ） |
| DS-0374 | 加算機能オプション（DS-0373に内蔵） | （ ） |
| DS-0391 | 筐体間接続インタフェース | （ ） |
| DS-0395 | リモートコントローラ（ケーブル長 2 m） | （ ） |
| DS-0396 | ONO-LINK 3(デスクトップPC用、PCI Express） | （ ） |
| DS-0397 | ONO-LINK 3(ノートPC用、PC カード） | （ ） |
| DS-0398 | ONO-LINK 3(ノートPC用、Express カード） | （ ） |
| DS-0399 | ONO-LINK 3(デスクトップPC／ノートPC用、USB） | （ ） |
| AX-9031 | ONO-LINK 3 用 I/F ケーブル（1.5 m） | （ ） |
| AX-9032 | ONO-LINK 3 用 I/F ケーブル（3 m） | （ ） |
| AX-9033 | ONO-LINK 3 用 I/F ケーブル（10 m） | （ ） |
AX-9034  |
ONO-LINK 3 用 I/F ケーブル（20 m） | （ ） |
| AX-9035 | 筐体間接続インタフェース ケーブル | （ ） |
| CC-0025 | ソフトキャリングケース | （ ） |
| CC-0026 | ハードキャリングケース | （ ） |
| PS-P20017A | 大型 AC アダプタ* | （ ） |
ソフトウェア (ESUFEEL)
| 型名 | 品名 | 価格（税込） |
|---|---|---|

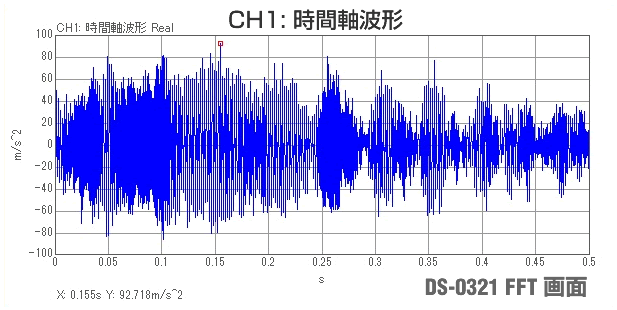

| DS-0321 | FFT 解析機能 | （ ） |
| DS-0321L | FFT 解析機能（オフラインライセンス版） | （ ） |

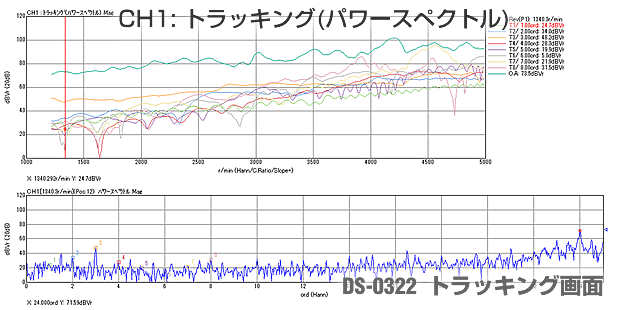

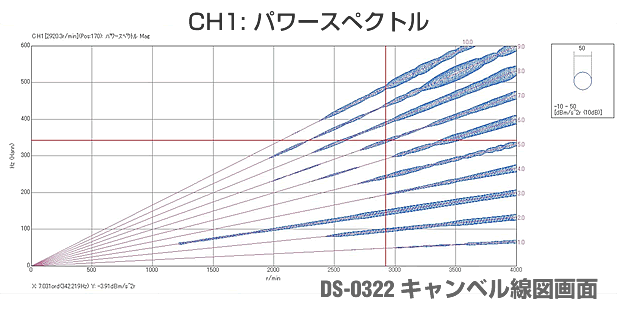

| DS-0322 | トラッキング解析機能 | （ ） |

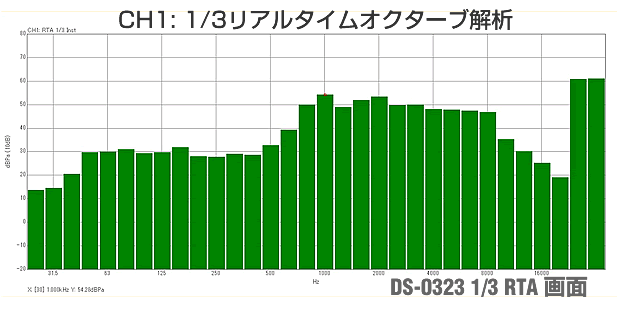

| DS-0323 | 1/1・1/3 リアルタイムオクターブ解析機能 | （ ） |
| DS-0323L | 1/1・1/3 リアルタイムオクターブ解析機能（オフラインライセンス版） | （ ） |
| DS-0324 | 1/N リアルタイムオクターブ解析機能 | （ ） |

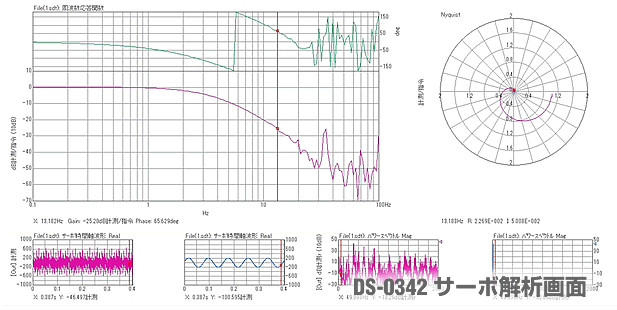

| DS-0342 | サーボ解析機能 | （ ） |
| DS-0350 | レコーディング機能 | （ ） |
* 大型 AC アダプタは ユニット構成が５段以上のシステムで必要となります。 * 本体納入後にハードウェアを追加する場合は、追加作業費（1ユニットにつき ¥ 60,000）が必要です。
専用解析用ソフトウェア
専門的な用途向けのソフトウェアをラインナップしてます。| 型名 | 品名 | 価格（税込） |
|---|---|---|
| DS-0225A | ３次元音響インテンシティ解析 | （ ） |
| DS-0231A | 音響パワーレベル計測（音圧法） | （ ） |
| DS-0227A | フィールドバランシングソフト | （ ） |
| ME'scope | 実験的モード解析システム | （別途お問い合わせください） |
* DS-2000Aシリーズのソフトウェアは、DS-3000シリーズ ハードウェアに対応しております。
DS-3000シリーズ 燃焼解析システム
