実験的モード解析システムソフトウェア
ME'scopeVES TM

※型名がWS-7340からME'scopeVESに変更になりました (2015/12/01)

構造物が振動にさらされると、固有振動数が励振されて疲労や破壊の原因になることがあります。
例えば、回転機械の回転周波数と機械の固有振動数が一致した場合、その機械は共振し、大きな振動が発生します。「実験的振動モード解析システム」は、このような構造物の固有振動数と共振の状態を解析することができます。

「実験的振動モード解析システム」は、各種構造物の振動はもちろん振動による騒音のトラブルシューティングには欠かせないツールです。 機械・構造物の静的/動的な挙動を可視化、解析そして文書化する上で役立ちます。

全てのME'scopeVESパッケージは、3Dモデル作図、表示そして対話的なアニメーション機能を持っています。これらのパッケージを用いて、多チャンネルでの時間/周波数データをインポート、そして時間または周波数による実稼動変形シェープ(ODS)を表示することができます。


ME'scopeVES に DS-3000シリーズ マルチチャンネルデータステーションドライブ機能をプラスすることで、パソコンより DS-3000シリーズを直接操作、測定から解析までの一連の流れをシームレス化、測定・解析時間の大幅な短縮を可能とします。

イラスト(コの字型構造物の加振・応答システム構成)

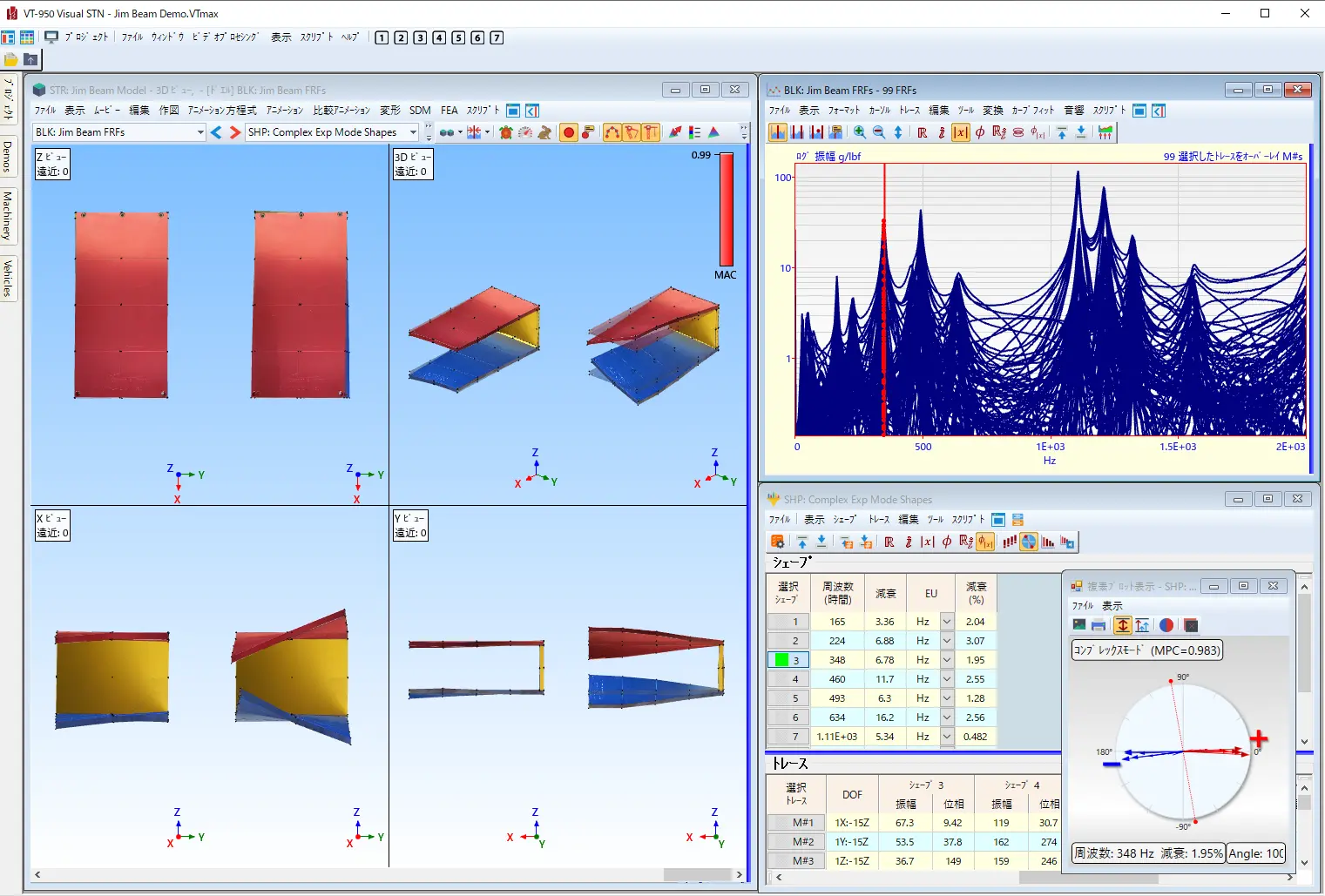

データ画面(コの字型構造物のモード解析データ)

アニメーション、カラーマップ、シェープ特性値等のマルチ表示機能により測定・解析結果の総合的評価が可能です。


特長

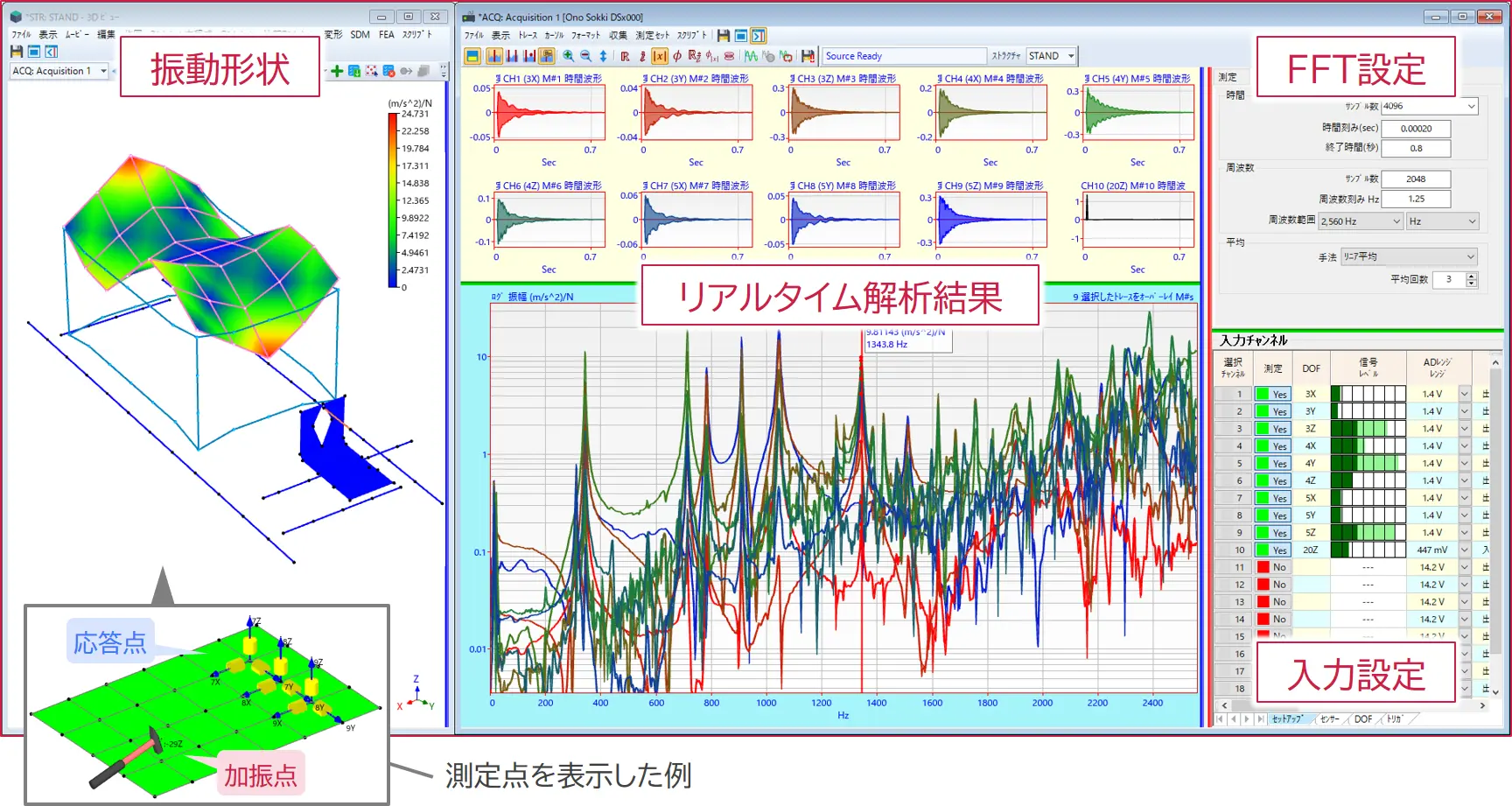

実稼動アニメーション例
(↑こちらをクリック)



構成

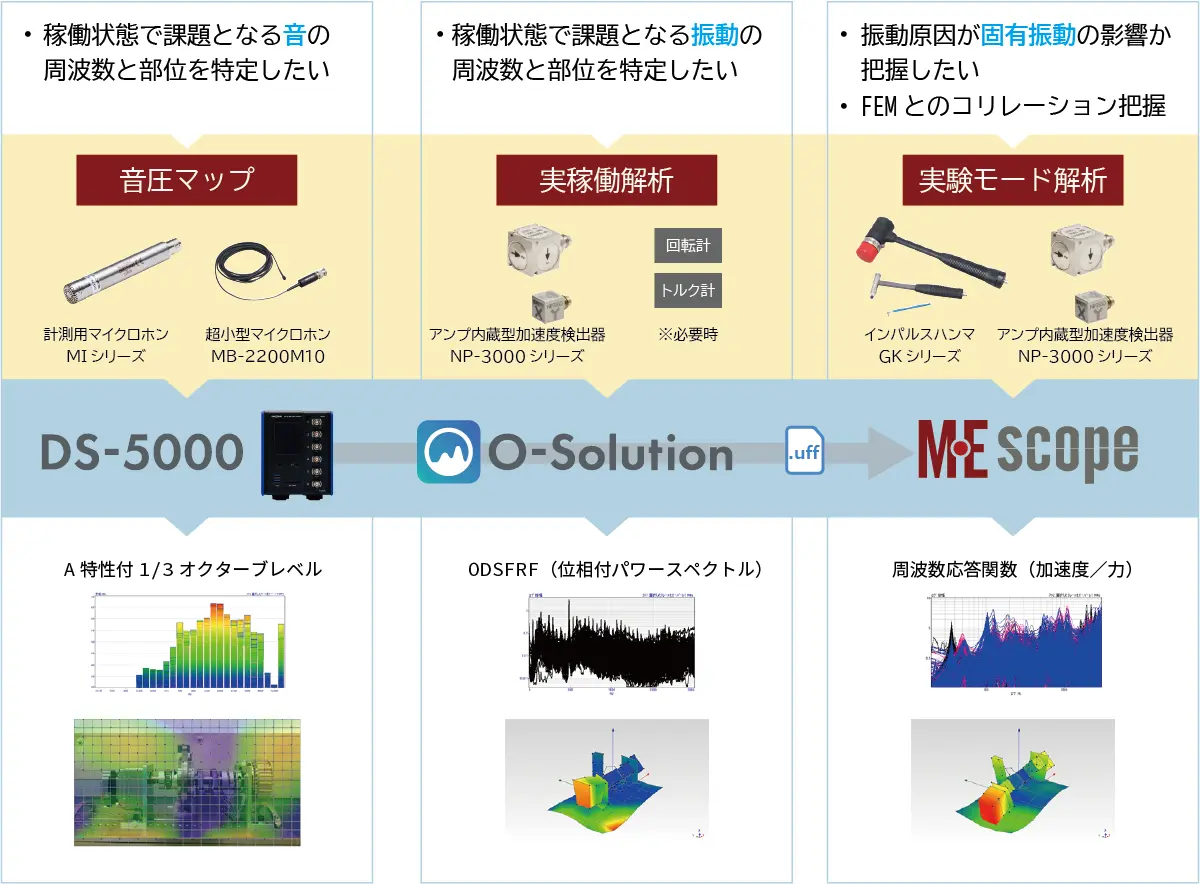

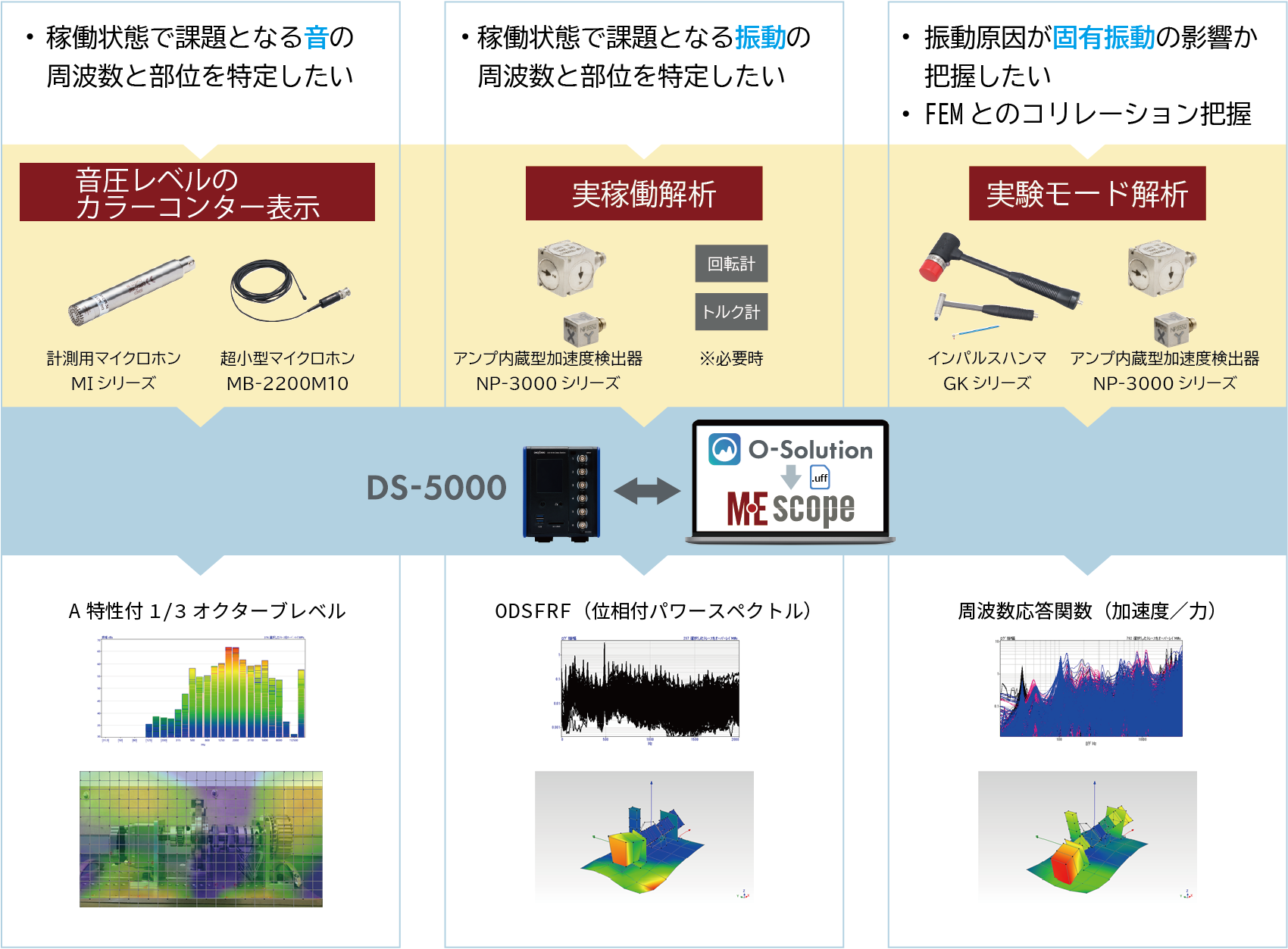

イラスト(システム構成例)

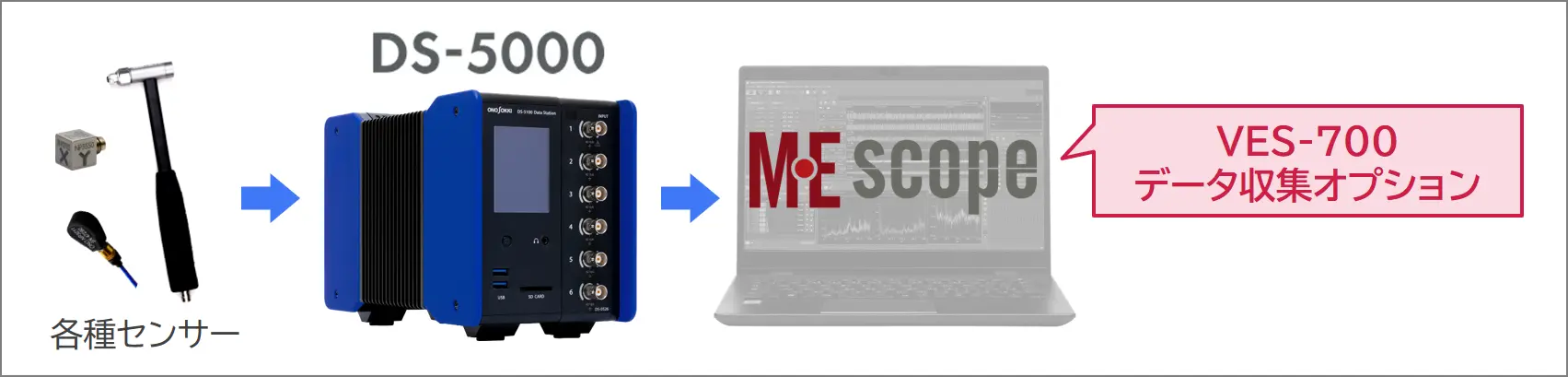

データ収集ウィンドウ・オプション(VES-707) Ver.UP

Windows® 7 64ビットOSに対応しました



■特長

TEDS対応
・校正値の入力の手間を軽減(作業時間の短縮)
・入力ミスなどのヒューマンエラーを低減
・現場で簡単に接続可能
・最大 64 ch まで増設可能




ME'Scope _VT620とDS-3200のフレームリンク



多数の計測データを一度に確認することができ、計測点の検討や収録データの良否確認など、予備実験の時間を大幅に削減します。



■用途例

加振機を用いてホワイトボディを加振

励起された固有振動数 において、ホワイトボディ フロント部の挙動をアニメーション化







■64 ch 実験モード解析システム構成例



■ソフト・ハードパッケージ例

4ch実験モード解析セット*1
ソフトウエアパッケージ [3] +DS-3000 4ch FFTセット

(税込 )
8ch実験モード解析セット*1
ソフトウエアパッケージ [3] +DS-3000 4ch + DS-3000 4ch フレームリンク FFTセット

(税込 )

*1 オンサイトトレーニングは含まれていません。


■ソフトウェアパッケージ

[1] 実稼動解析 (時間・FRF)
VT-620+VES-707*2+VES-1000*3

(税込 )
[2] 実稼動解析 (ODS FRF)
VT-420+VES-707*2+VES-1000*3

(税込 )
[3] モード解析 (1点加振・基本カーブフィット)
VT-570+VES-707*2+VES-1000*3

(税込 )
[4] モード解析 (多点加振・拡張カーブフィット・等価質量・等価バネ定数・減衰 表示)
VT-550+VES-707*2+VES-1000*3

(税込 )

*2 VES-707: データ収集ウィンドウ
*3 VES-1000: 日本語表示オプション



機能

機 能 VT-620 VT-420 VT-570 VT-550 VT560
Visual
ODS
Visual
ODS Pro
Visual
Modal
Visual
Modal Pro
Visual
SDM
3Dモデリング機能
ODS、EDSの時間/周波数のアニメーション
ODS の時間/周波数データのアニメーション
各種アナライザー/レコーダ・データのインポート
微分/積分機能
FFT、逆FFT、ノッチ/バンド・フィルター
波形編集機能
リニア・パワースペクトル、PSD計算、ESD計算
ODS FRF
ODS トラッキング・アニメーション

1点参照モード解析、FRF合成、MAC
多点参照モード解析、MIMO解析、
スタビリティダイアグラム、外力応答

構造変更シミュレーション、チューンドアブソーバ
ディジタルムービ作成機能(WMVファイル作成)

仕様

対応 OS Windows® 7(32ビット、64ビット)最新のサービスパックに対応
VES-707は、エミュレーションモード(WOW 64ビット)で動作します。
CPU 2.0 GHz 以上
メモリー 2.0 GB 以上
ビデオメモリ 256 MB 以上
DirectX 9.0X 以降対応
HDD 1 GB 以上の空き容量が必要
光学ドライブ インストールおよびアップデート時に  DVD-R、および CD-Rの読込みが可能な光学ドライブ
対応ハードウェア Windows® 7 64ビットOS DS-0299、DS-0399、DS-3200
Windows® 7 32ビットOS DS-2000と、DS-0297(A)、 DS-0296(A)、DS-0299
DS-3100と、DS-0396、DS-0397、DS-0398、DS-0399
DS-3200

ME'scopeVES 実験的モード解析システムは、株式会社システムプラス様の製品です。
本ソフトウェアのバージョンアップはシステムプラス社がサポートしております。

>> ME'scopeVES ソフトウェアのアップデートはこちら (クリック)<<
