多通道数据分析系统

DS-3000系列






DS-3000系列数据分析系统是基于计算机的高功能,高性能测试分析仪。多年来精心创出的数据分析系统的高速演算处理能力,高信赖可靠性,操作的灵活便利性等得到了全面的承传与发展。并且在此基础上,演算处理速度进一步提升,实时处理分析能力达到DS-2000系列的2倍以上。DS-3200配有USB3.0通信接口。可使用USB3.0通信电缆与配套电脑进行通信。



可听声音的频率分析范围(20 kHz)的同时数据采集通道数扩大到32通道,动态信号响应范围提高到110 dB(40 kHz信号输入单元)。DS-3000系列提供侧重于一般振动噪声频谱分析用40 kHz信号输入单元和侧重于超声波领域频谱分析用100 kHz信号输入单元共2种规格系列产品。由于上述基本性能的提高,DS-2000系列无法有效进行的微小信号的测试,多通道的宽频域测试,DS-3000都能有效地进行测试分析。



性能,功能得到进一步提高的DS-3000系列数据分析系统,与对应处理范围广泛的各种测试分析软件相结合,必将为提高改善,现场测试的测试分析效率作出显著的贡献。



特长

特徴1 速い

高速计算处理 / 多通道分析记录 使用USB3.0接口高速通信。

・可同时进行64通道的20kHz分析量程(可听噪声频率范围)对应的数据记录

・使用USB信号电缆

・对应USB3.0与2.0的通信接口,可从主机面板自动判别确认。

特徴2 使いやすい

系统设计理念注重现场测量分析

・可立刻观测数据波形
・可在观测测量分析画面的同时更改测量分析设定条件
可定制常用设定菜单

特徴3 臨機応変

箱体间连接集成功能
「FRAME LINK2」
NEW

复数的DS系统通过专用配件连接,可简单方便地构成多通道测试系统,可满足对应一时的多通道测试分析需要。 最大可连接集成4台(最大128ch)箱体成为复合测量分析系统。



「FRAME LINK」

2个箱体可经电缆连接构成复合系统,可简单方便地构成多通道测试系统。DS-3200同系列或DS-3200与DS-3100(前机型)之间都可以连接。
连接后的机体可以使用USB3.0与电脑进行通信处理。

FRAME LINK



特徴4 安心

测量分析的同时进行数据记录的功能

在进行实时分析处理时,也可以在后台同时进行数据记录采集。

※ 软件构成如下:

FFT分析时:
DS-0321A FFT FFT分析功能
DS-0350 数据记录功能


倍频程分析时:
DS-0323 DS-0323 1/1・1/3实时倍频程分析功能
+ DS-0350 数据记录功能


转速跟踪分析时:

DS-0321A FFT FFT分析功能
+ DS-0322 跟踪分析功能
+ DS-0350 数据记录功能

  • 配有USB3.0通信接口。可与配套电脑进行高速通信。
  • 提供40 kHz信号输入单元,100 kHz信号输入单元共2种规格系列产品
  • 优异的实时处理性能与数据采集记录性能
  • 具有DS-0392(DS-3200用),DS-0391(DS-3100用)箱体连接接口
使用FRAME LINK 可将2个DS系列箱体经电缆连接构成复合系统
可将2个32通道单元连接成64通道系统(仅限40 kHz输入单元)


硬件介绍

与配套电脑通信用接口可支持USB3.0规格,通信速度与通用性能得以大幅提升,超级本型(Ultrabook(tm))携带式电脑也能配套使用。 外形美观,携带方便,性能优异。内外统一的测量分析系统

USB3.0 通信接口

在背部配有USB3.0通信接口。通信速度与通用性能得以大幅提升。

前部
通过LED指示灯的颜色,可判别出使用USB2.0或USB3.0


背部
USB3.0通信接口

信号电平指示LED

使用扁线型LED,便于观测视觉美观。

BNC 信号接口

信号接口插座间的间距扩大,便于使用JPJ接头进行信号分离。



大型保护装置

仪器的外部四周使用保护材料包住,防止使用时可能发生的各种意外对仪器的损害,同时也便于携带。



箱体间电缆连接集成: 「FRAME LINK2」NEW /「FRAME LINK」 功能

FRAME LINK 2

通过箱体连接集成盒(DS-0394),箱体连接USB分配器(DS-0393),最大可连接集成4台(最大128ch)箱体成为复合系统,比较FRAME LINK功能性能大幅提高。(※ 不能对应DS-3100)

箱体连接需要的选配件
箱体连接接口:DS-0392A
箱体连接集成盒:DS-0394
需要测量分析软件DS-0321A (FFT分析功能)。(仅有DS-0321不能使用)
箱体连接接口信号电缆::AX-9035 (0.75 m) /9036 (2 m)
※ 不同长度的箱体连接接口信号电缆不能同时使用。

FRAME LINK2 接続方法例




2个箱体经电缆连接构成复合系统(FRAME-LINK功能)

2个箱体可经电缆连接构成复合系统,可简单方便地构成多通道测试系统。

DS-3200同系列或DS-3200与DS-3100(前机型)之间都可以连接。连接后的机体可以使用USB3.0与电脑进行通信处理。

イラスト(臨機応変 FRAME LINK機能)

  • 箱体连接通信时需要选配件(仅限40 kHz输入单元)

连接接口:DS-0392(DS-3200用),DS-0391(DS-3100用)
通信电缆:AX-9035


功能介绍

自动测量/记录功能

具有自动开始测量并保存数据的功能。可不用对软件进行操作即可进行测量处理。 对于反复进行的测量流程,测量后在下次进行测量前需要保存测量数据。 如果使用本功能可自动反复进行测量并保存,减少测量的工作量。





1. 测量数据在指定的振幅以上时测量开始,测量后保存结果数据。

2. 可设定一定的时间间隔,进行测量并保存结果数据。







应用例1:异常振动发生时自动记录振动的数据

一定的幅度的振动发生时,自动记录并保存10秒的振动波形数据以及各通道的频谱数据。





应用例2:按一定的时间间隔,测量噪声并保存结果数据。

可设定测量开始的日期时间或周期,按此自动记录测量噪声。



校准功能的改善

可以通过Excel进行校准的设定工作。做成包括校准的关联数据单位等的CSV形式的校准数据文件,将该文件导入软件完成校准。可输入或输出校准数据文件。



测量项目管理表示

可一览表示设定信息,并且可以文件方式输出。便于确认比较设定内容。



保存功能的改善

测量表示的画像(PNG格式)或复数的图形可集中保存到1个(CSV)格式文件中,改善后保存更加方便。



在检索大量测量数据时利用测量分析结果的
画像可便于高效查找异常或希望的数据。

同类数据可集中保存,便于在Excel上图形化进行比较。






软件介绍

使用方便的客户自定义条件设定窗

  • 客户经常使用的设定项目可选择登录在特定自定义设定窗,以便使用时方便查找确认。
  • 最多可定义3个自定义设定窗(例如,根据不同的测试对象,不同的使用者,分别进行设定)
  • 自定义设定窗可使用[表示/非表示]切换设定

通过点击图形可扩大图像的表示

便于观察的数据图形表示

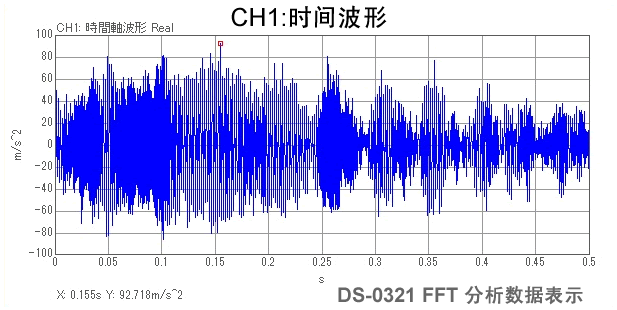

  • 时间波形,频谱波形等各种波形在数据图形表示中进行表示。
  • 可同时开启多个数据图形表示窗。
  • 在一个数据图形表示窗内最多可表示8 x 8 共64个数据波形画面

グラフウィンドウ例 グラフウィンドウ例 グラフウィンドウ例

通过点击图形可扩大图像的表示

操作简单的表示画面的配置构成

可使用鼠标操作简单地设置图形的布置形式

通过点击图形可扩大图像的表示

一键即可的大批量数据同时保存



跟踪分析的数据平均处理



计算处理功能

各个通道间的测量分析数据可以进行计算处理。可自由设定计算公式。如可方便地进行3轴加速度数据的合成或多通道噪声级的平均计算处理

(→点击画像可扩大表示画像)

数式サポートダイアログ

鼠标便利操作功能

可通过鼠标点击或移动进行各种操作,放大,缩小表示图形,操作直感便捷

记录数据1键导入OS-2000系列数据分析软件

  • • DS-3000记录的数据可立刻导入OS-2000系列数据分析软件。 便于进行详细的分析和进一步的处理。


※ 连续记录的Orf文件数据或其中一个记录集的数据导入OS-2000系列软件。

※ DS-3000系列在脱机分析时读入的数据也可导入到OS-2000系列软件。

※ 需要配有DS-0350数据记录功能

※ DS-3000系列软件版本:2.2.6 ~

※ OS-2000系列软件版本::2.7.0 ~

选配分析软件(测量分析例)

跟踪分析软件(DS-0322)

回転-トラッキング線図


转速跟踪分析数据图

旋转机器在一定的转速下产生振动,需要了解振动或噪声发生的部位。



噪声或振动信号以外,转速的信号(脉冲信号)也将同时记录分析,可以分析处理出各个转速状态下的各频谱成分的大小结果。





3维波形表示(曲线)

三次元アレイ表示





キャンベル線図表示



坎贝尔图


坎贝尔图的纵轴为频率,横轴为转速,斜向轴为次数(转速跟踪次数分析),测量分析值的振幅值以圆的大小来表示。由此,振动噪声的转速跟踪次数分析的结果,振动噪声的大小,频率,转速,次数等参数可以同时观测,非常方便。

スケジュール計測設定

测量条件设定对话窗


测量条件设定项目一览表示,设定简单方便,结果分辨率也可设定。



实时倍频程分析(DS-0323,DS-0324)

1/3オクターブ解析(DS-0322)



1/3实时倍频程分析(DS-0323)


数据波形与数据数表可同时表示

1/3オクターブ解析(DS-0322)

1/3实时倍频程分析(DS-0323)


可重叠比较表示





1/6オクターブ解析(DS-0324)



1/6实时倍频程分析(DS-0324)


DS-0324 1/N实时倍频程分析功能,可进行1/6、1/12、1/24实时倍频程分析处理。

倍频程是频率的比为1:2既2倍的意思。人的听觉器官对声音的感觉上,具有对于声音的频率成对数比例的特征。由此,倍频程分析的标准规定,信号通过以1 kHz为基准,按频率比关系构成的一组滤波器,得到各频率段(滤波器)的声压级值。1 kHz为基准的倍频程滤波器,进一步按1/3进行分割,既成为1/3倍频程滤波器。

实时3种测量值图形表示功能(DS-0325A)

实时3种测量值图形表示功能





在进行振动的FFT分析时,分析频率范围内的任意频率的3种振动测量值(加速度[m/s2],速度[m/s],位移[m],可实时同时表示读取。

提供多种声学 / 振动分析用应用软件

可根据需要选用各种声学 / 振动分析用应用软件。(点击画面可转至各产品说明页面)


简要规格


DS-0362/0364(40 kHz处理单元)
DS-0366(100 kHz处理单元)
输入信号通道数
DS-0362:2 ch
DS-0364:4 ch
2 ch
输入信号端子形式
BNC端子(C02型)
输入阻抗
1 MΩ ±0.5 %,小于100 pF
输入方式
单端接地绝缘方式
各通道间绝缘独立方式
信号耦合
AC (-3dB、0.55 Hz以下) / DC
通道间绝缘独立
各通道间绝缘
输入之间及输入输出之间绝缘耐压50 Vrms
传感器驱动电源
+24 V/4 mA
断线检测功能
CCLD使用时自动检测断线
TEDS 注)
IEEE1451.4(Ver. 0.9 Ver.1.0),加速度传感器,传声器 IEEE1451.4(Ver.1.0) 力传感器
声学频域加权
A特性频域加权,C特性频域加权
IEC 61672-1:2002 Class1
ANSI S1.4-1983 TYPE1
JIS C1509-1:2005 Class1
输入电压量程
-40 ~ +20 dBVrms(10 dB间隔,7量程)
绝对最大输入电压值
AC 70 Vrms 1分钟(50Hz)
AC 50 Vrms 1分钟(50Hz)
残留直流偏置
+ 20 ~ -20 dBVr :-60 dB F.S.
-30 ~ -40 dBVr :-40 dB F.S.

20 ~ 0 dBVr :-60 dB F.S.
-10 ~ -40 dBVr :-40 dB F.S.
输入电平显示
信号太强,红色 LED 点亮
大于额定振幅的95 % F.S时红色 LED 点亮
频率量程
DC ~40 kHz
DC ~100 kHz
A/D转换
24 bitΔΣ型
16 bit
动态范围
110 dB以上(分析频率量程40 kHz,输入电压量程0 dBVr,2048点FFT分析时)
90 dB以上(输入电压量程 -10~ 20 dBVr时)
70 dB以上(输入电压量程 -40~-20 dBVr时)
振幅平坦度
±0.3 dB 以内
满量程精度
±0.1dB以内(频率为1kHz时)
±0.05 dB以内(频率为1kHz时)
振幅线性度
±0.0015 %(满量程时)
±0.015 %(满量程时)
各通道间串音电平
-100 dB以下(频率为1kHz时)
各通道间增益精度
±0.3 dB以内(相同量程内)
±0.05 dB以内(DC ~20 kHz)
±0.1 dB以内(20 kHz ~ 100 kHz,相同量程内)
各通道间相位精度
±0.4 deg以内(~ 20 kHz)
±0.8 deg以内(20 kHz ~ 40 kHz)
※使用FRAME LINK箱体连接时,请参考相应规格
±0.3 deg以内(DC ~20 kHz)
±0.7 deg以内(20 kHz ~ 100 kHz,相同量程内)
滤波器
抗混叠滤波器
基本频率量程时:10阶椭圆型
扩大频率量程时:6阶椭圆型
实时倍频程滤波器
6阶巴特沃斯型(IEC61260-1995 Class1)
监控信号输出
输入信号经输入电压量程标准化后输出
使用声学特性频率加权滤波器时,经过滤波器的信号输出
监控信号输出端子
φ3.5双通道插座
φ3.5单通道插座 2个
监控信号输出电压
输入电压量程对应为1 Vrms 全量程±1.0 % (负载为1 MΩ)
输入电压量程对应为1 Vrms 全量程±1.0 % (负载为1 MΩ,频率为1kHz时)
输出阻抗
约33 Ω
外观尺寸
257 mm(W)×28 mm(H)×180 mm(D)
电源电压
额定电压DC 15 V(10.5 ~ 16.5 V)
经主机单元提供
使用温度范围
0 ~ 40 ℃(不结露)
保存温度范围
10 ~ 60 ℃(不结露)
重量
0.9 kg以下
CE标识
符合
※DS-0362与DS-0364可结合使用。
※DS-0362 / 0364不能与DS-0366结合使用。
※DS-0364最多可8单元(32通道)结合使用。
※DS-0366最多可2单元(4通道)结合使用。
※DS-3000系列应用软件(型号:DS-03XX)可以用于40 kHz处理单元与100 kHz处理单元。
※DS-2000A系列应用软件(型号:DS-02XXA)与OS-2000系列应用软件仅可用于40 kHz处理单元。

注)使用其它公司的可对应TEDS功能的传感器时,根据传感器内部TEDS芯片的不同,有可能不能读取相应TEDS信息。

1.选择采用其它公司的可对应TEDS功能的传感器时,请与TEDS功能传感器的制造商或代理商确认适用范围。

2.如已有TEDS功能的传感器并希望与我司测试仪器配套使用时,希望在我司测试仪器样机上进行动作确认。(请与我司的销售部门联系)




工作环境

通信接口

DS-3200

装备USB3.0通信接口 并且USB通信接口为2个以上(通信与使用权限)
(可支持USB2.0与USB3.0,使用USB2.0时通信速度低于USB3.0)
OS(操作系统) 可选择以下其中一种:

Microsoft® Windows® 10 Pro、Enterprise、Education(64位版)

Microsoft® Windows® 7 Ultimate / Professional(32位版 / 64位版)
对应 .NET Framework .NET Framework 4.6


配套计算机

推荐配置

处理器:Intel® CoreTM i5 以上
内存:4 GB
硬盘:空余容量1 GB以上
显示器:1920×1080

光盘驱动器:对应DVD-R,CD-R光盘,用于软件安装与版本升级。

最低配置

处理器:Intel® CoreTM 2 Duo 2 GHz
内存:2 GB
硬盘:空余容量1 GB以上
显示器:1280×1024

光盘驱动器:对应DVD-R,CD-R光盘,用于软件安装与版本升级。

*也有以上OS不能支持的应用软件,详细情况请与我司上海公司或总公司海外营业部联系。
*请注意,使用互换模式或 Microsoft® Virtual PC 时,DS-3000有可能不能正常工作。
*在电脑的配置条件满足本系统规格要求的情况下,由于电脑接口的形状(物理上),电脑内安装的其他软件以及外围设备的影响, 本系统也有不能正常工作的可能。
*在Windows® 7环境64位版时 ,按32位互换版(WOW64)形式工作。
*FFT-A分析模式在64通道以上系统使用时,需要配置Intel® CoreTM i7-7500U 以上处理器的计算机系统。

应用配套

4通道FFT组合(40 kHz处理单元)


<组合构成>

DS-3204 4通道主单元
DS-0321A FFT分析
DS-0350 数据采集记录
USB3.0 用电缆( 2 m)


4通道FFT・转速跟踪分析组合(40 kHz处理单元)


<组合构成>

DS-3204 4通道主单元
DS-0321A FFT分析
DS-0322 转速跟踪分析
DS-0350 数据采集记录
USB3.0 用电缆( 2 m)


4通道 FFT・倍频程分析组合(40 kHz处理单元)


<组合构成>

DS-3204 4通道主单元
DS-0321A FFT分析
DS-0323 1/1・1/3实时倍频程分析
DS-0350 数据采集记录
USB3.0 用电缆( 2 m)


4通道 倍频程・转速跟踪分析组合(40 kHz处理单元)


<组合构成>

DS-3204 4通道主单元
DS-0322 转速跟踪分析
DS-0323 1/1・1/3实时倍频程分析
DS-0350 数据采集记录
USB3.0 用电缆( 2 m)


4通道 全套组合(40 kHz处理单元)


<组合构成>

DS-3204 4通道主单元
DS-0321A FFT分析
DS-0322 转速跟踪分析
DS-0323 1/1・1/3实时倍频程分析
DS-0350 数据采集记录
USB3.0 用电缆( 2 m)


2通道 伺服分析系统组合(100 kHz处理单元)※


<组合构成>

DS-3200 主机单元
DS-0366 2通道100 kHz信号输入单元
DS-0373 1通道100 kHz信号输出单元※
DS-0342 伺服分析功能
USB3.0 用电缆( 2 m)

※DS-0366(2通道100 kHz信号输入单元)与DS-0373(1通道100 kHz信号输出单元),可同时变更为DS-0364(4通道40 kHz信号输入单元)与DS-0371通道40 kHz信号输出单元),由此分析范围为40 kHz。


系列产品明细表

硬件

型号
名称
DS-3200 主单元
DS-3202 2通道40 kHz信号输入主处理单元(2通道基本组合:DS-3200与DS-0362)
DS-3204 4通道40 kHz信号输入主处理单元(4通道基本组合:DS-3200与DS-0364)
DS-0362 2通道40 kHz信号输入单元(用于增加通道)
DS-0364 4通道40 kHz信号输入单元(用于增加通道)
DS-0366 2通道100 kHz信号输入单元
DS-0371 1通道40 kHz信号输出模快(内置)
DS-0372 2通道40 kHz信号输出单元
DS-0373 1通道100 kHz信号输出单元
DS-0374 选配加算功能(DS-0373内置)
DS-0392A 箱体连接信号接口(DS-3200用)
DS-0393 箱体连接USB分配器(FRAME LINK2用)
DS-0394 箱体连接箱(FRAME LINK2用)
DS-0395 遥控器(电缆长 2 m)
AX-9035 箱体连接电缆 (0.75 m)
AX-9036 箱体连接电缆 (2 m)
AX-9041 USB电缆 (2 m)
CC-0025 软式携带包
CC-0026 硬式携带箱
PS-P20017A 大型AC电源适配器*
* 100 kHz处理单元与40 kHz处理单元不能混合使用。
* 100 kHz处理单元DS-0366,DS-037不能支持箱体连接。
* 100 kHz处理单元的最大构成为[ DS-3100,DS-0366 x 2,DS-0373 x 2 ]信号输入4通道与信号输出2通道系统。
* DS-0373需要与DS-0366配套使用
* DS-0374内置于DS-0373单元内
* 40 kHz处理系统如包括主机单元为5单元以上时,需要安装冷却风扇。100 kHz处理系统如包括主机单元为4单元以上时, 需要安装冷却风扇。
* 5单元以上的系统构成,需要使用大型AC电源适配器。
* 出厂后如需增加硬件部分,在增加硬件部分费用之外还需另付追加作业费用。


ONO-LINK3 通信电缆与箱体连接接口(DS-3200专用)

型号
名称
DS-0391 箱体连接信号接口
DS-0396 ONO-LINK 3(台式计算机用,PCI Express卡)
DS-0397 ONO-LINK 3(笔记本计算机用,PC卡)
DS-0398 ONO-LINK 3(笔记本计算机用,PCI Express卡)
DS-0399 ONO-LINK 3(USB)
AX-9031 ONO-LINK 3用通信电缆(1.5 m)
AX-9032 ONO-LINK 3用通信电缆(3 m)
AX-9033 ONO-LINK 3用通信电缆(10 m)
AX-9034 ONO-LINK 3用通信电缆(20 m)


软件

* 使用DS-0322转速跟踪解析时,需要配套DS-0321A(L)或DS-0323(L)功能。
* DS-0350数据记录功能内包括数据输出功能(DS-0251A)
* 在使用DS-0324(1/N实时倍频程解析)进行实时分析时,对信号通道存在如下限制,DS-0364(4通道)输入信号处理单元的左侧2通道可以使用。


专用分析软件

DS-3000系统配套使用的面向特别测试分析需求的专用测量分析应用软件。

型号
名称
DS-0225A 3维声强测量分析软件
DS-0231A 声功率级测量分析软件(声压法)
DS-0227A 动平衡测量分析软件
ME'scope VES 实验模态分析软件
* DS-2000A系列软件可与DS-3000系列硬件配套使用。


相关测试系统

DS-3000系列燃烧分析软件

DS-3000シリーズ 燃焼解析システム

通过发动机的燃烧状态的气缸内压力信号,以曲轴转角为基准,计算分析出压力上升率,热发生率,多方指数(Polytrope)等。并可导出表示平均有效压力,燃烧期间转角等各种燃烧状态相关参数。适用于气缸活塞往复运动式类型的汽油发动机以及柴油发动机。

通过发动机启动与停止试验,研发高效环保发动机,燃烧效率的提高,平均有效压计算,缸啸现象的简单检出可能,并可导出发动机认可试验要求的各种数据。系统小型化轻量化,能够适用于车载测量分析。

●为了提高性能,可能不经预告而变更外形及规格,请谅解。
