跟踪分析功能
DS-0322

多通道数据分析系统 DS-3000系列





DS-0322跟踪分析软件具有高速度(分析计算速度:约20 ms / 4通道),高跟踪分辨率(最大可完成1000组跟踪分析数据),高精度(动态量程:100 dB以上)。

在进行跟踪分析的过程中,可表示转速(或时间)跟踪分析数据图,测量分析结束后,可根据需要表示的阶次或频率的数据图。DS-0322使用时,必须与DS-0321或DS-0323配套使用。

データ画面(エンジン振動の回転-トラッキング線図例)

发动机振动的转速跟踪分析数据图



3维波形表示(曲线)

坎贝尔图



3维彩色图表示

测量条件设定

<转速跟踪分析>

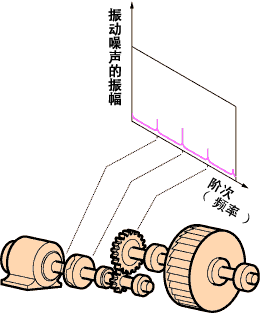

通常,发动机,压缩机等旋转机械,其构成的各种部件(如旋转轴,齿轮,托架等)都具有自身的固有频率,各固有频率与转速频率的共振是必须解决的最重要的问题。如大型发电机等运行时产生扭振的情况下,如共振产生的巨大振动能量超出承受应力的允许的限度以上时,会对机器造成极大的损坏,造成大事故发生。旋转机器在一定的转速下产生振动,需要了解振动或噪声发生的部位,振动或噪声的频率是转动速度的几倍。使用转速跟踪分析是非常有效的分析方法。下图所示,转速-频谱图(3维频谱表示图)可了解转速变化时,各转速对应的频率,阶次的频谱的变化。如根据实际的转速进行采样即可进行转速跟踪阶次比分析,了解机器产生的振动噪声与转速的比例倍数关系。

转速-频谱图转速跟踪分析



※ 阶次分析的阶次,与转速的频率相同的成分基本1次成分,既1阶次成分,转速的频率成n倍的成分,既n阶次成分。X轴为阶次,Y轴为振幅。既阶次比分析。进行转速阶次比分析时,转速信息是必不可少的。




应用领域

应用领域

1. 汽车发动机的的振动噪声分析
2. 增压器的振动噪声分析
3. 齿轮箱的传递误差测量
4. 差动齿轮的扭振分析
5. 汽轮机的振动分析
6. 发电机的振动特性分析
7. 摩托车的噪声分析


规格

转速脉冲输入

输入脉冲数 0.5 ~ 1024 脉冲 / 1转
输入阻抗 100 kΩ

输入耦合

DC 或 AC( 0.5 Hz / -3 dB)
电压全量程:TTL 或 ±10 V
区分电平 电压全量程内±100 %
最小输入电平:±0.5 V
脉冲检测方向 +/- (上升或下降)


分析处理

跟踪分析 存储方式(可实时表示)
存储数据数:200– 1000组数据
最大分析阶次数 6.25 ~ 800 次
采样点数 初期值2048(最大16384)
阶次分辨率:初期值800线(最大6400线)测定转速1P/1R时
测定转速范围(1 P / R时)



最大分析阶次数 测定转速范围
(r/min)
采样点数/1转
6.25 120 ~ 192,000 16
12.5  90 ~ 96,000 32
25  70 ~ 48,000 64
50 70 ~ 24,000 128
100 70 ~ 12,000 256
200 60 ~ 6,000 512
400 60 ~ 3,000 1024
800 60 ~ 1,500 2048



表示函数 時間波形,FFT频谱分析(振幅,相位),阶次分析(振幅,相位), 定幅转速跟踪分析(振幅,相位),定比转速跟踪分析(振幅,相位), 固定频率转速跟踪分析(振幅,相位), 时间转速跟踪分析(振幅,相位),3维表示,坎贝尔图表示。
处理函数 指数平均处理,最大振幅的转速跟踪次数分析,部分频段的合计值的转速跟踪次数分析,平滑化处理(2种),转速跟踪次数分析数据的平均计算。


数据输入输出

数据文件 可读写2进制码文件与文本文件
跟踪分析数据 可读写2进制码文件,可写文本文件
分析设定条件文件 读入或保存各种测量分析条件
数据的复制 数据可以画像或文字形式进行复制粘贴




工作环境

OS(操作系统) Windows® 7, Windows® 10
NET Framework .NET Framework 4.6
* Windows® 10,Windows® 7,Microsoft®是 Microsoft Corporation 在美国和/或其他国家或地区的商标或注册商标。
* 其他表示的产品名或公司名是各公司的商标或注册商标。

Revised: 2016/12/01
