磁电式转速传感器
MP-9810/MP-9830
非接触齿轮检测型
MP-9810/MP-9830
MP-9810/MP-9830
MP-9810和MP-9830是一种非接触式磁电式转速传感器，在小巧的机身内集成了磁阻元件、永久磁铁、直流放大器和电压调节器。
只需要将传感器头靠近安装在旋转轴上检测齿轮的齿顶端，就可以从超低速到高速，以方形波稳定输出。
可与TM-4000系列多功能数字式转速显示器和FV-1500高速F/V频率电压转换器配套使用，测量各种转动设备的转速。
MP-9810(通用型)：0 Hz～20 kHz 信号电缆、延长电缆和连接器为选配件
MP-9830(高速型)：0 Hz～100 kHz 信号电缆、延长电缆和连接器为选配件
特点
- 将齿轮的检测距离扩大至3 mm
- 支持12～24 V的电源电压，组装设备时更加方便
- 更强的耐环境性,符合IP67标准
- 继承了旧机型的基本性能和安装形状，可替代旧机型
检测齿轮
请使用以下规格的检测齿轮
| 齿轮形状 | 渐开线型齿轮 |
|---|---|
| 模数 | 0.5 ～ 3 |
| 齿宽 | 3 mm以上 |
| 材质 | 强磁性材料(如S45C, SS400等(均为日本规格)) |

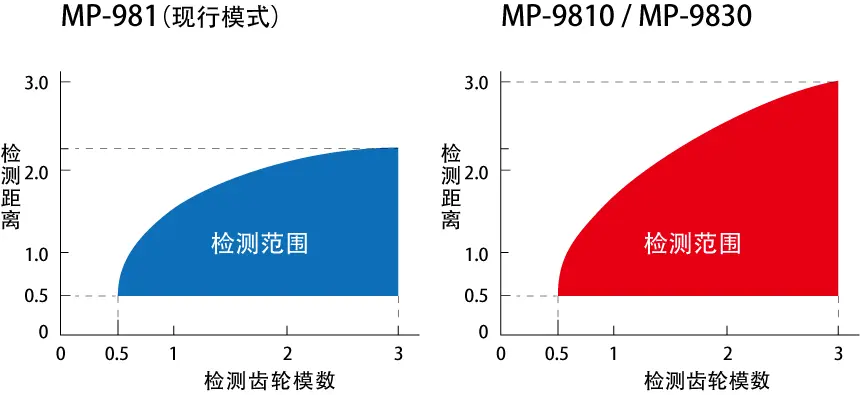

检测距离与检测齿轮模数的关系
检测距离与配套使用的检测齿轮的模数相关，模数越大可以有效检测的距离越长。
另外，检测距离还与温度有关，如果测量环境的温度变化比较大时，应尽量缩小检测距离。右图的检测可能范围内，输出信号的波形占空比为50 %± 20 %以内。
安装注意事项
上的定位标识必需对准检测齿轮的中心

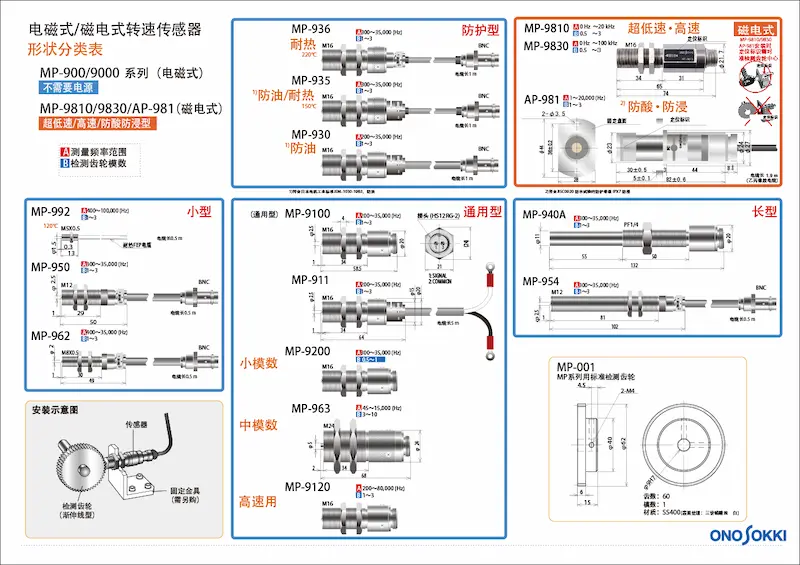

转速传感器形状特征分类一览表
概要规格
| MP-9810/9830 | ||
|---|---|---|
| 检测方法 | 利用磁阻元件和磁性材料齿轮 | |
| 测量转速范围 | MP-9810 | 0 Hz～20 kHz |
| MP-9830 | 0 Hz～100 kHz*1 | |
| 检测齿轮 | 强磁性材料(如S45C,SS400等(均为日本规格))，渐开线型齿轮 模数 0.5～3, 齿宽3 mm以上 |
|
| 检测距离*2 | 齿轮模数 0.5 | 0.5 mm |
| 齿轮模数 1 | 0.5～1.5 mm | |
| 齿轮模数 2 | 0.5～2.5 mm | |
| 歯車模数 3 | 0.5～3.0 mm | |
| 电源电压 | DC12～24 Ｖ±10 % （許容電源電圧範囲10.8 V ～ 26.4 V） | |
| 消耗电流 | 约40 mA（12V、25℃时） | |
| 输出信号波形 | 方波 |
Low：0.5 V以下 High：5±0.5 V |
| 输出阻抗 | 约330 Ω | |
| 保护电路 | 电极、输出短路保护 | |
| 使用温度范围 | -10 ℃～+70 ℃ | |
| 保存温度范围 | -20 ℃～+80 ℃ | |
| 耐电压 | DC 500 V（1分钟） | |
| 耐振动（通电时） | 50 m/s2 10～150 Hz X、Y、Z方向（各150分钟） |
|
| 耐冲击（不通电时） | 500 m/s2， 持续冲击11 ms， ±X、Y、Z方向（各3次） |
|
| 信号电缆 | MX-7100/7300/8100系列 | |
| 重量 | 約 80 g (包括2个安装螺母) | |
| 保护等级 | IP67 | |
| 符合标准 | 符合CE标志 EMC指令*3 2014/30/EU标准 EN 61326-1 RoHS指令 2011/65/EU标准 EN IEC 63000 |
|
| 附属品 | 安装螺母×2个、使用说明书×1份 | |
| 配套显示器*4 | TM-4000系列, FV-1500, CT-6710 | |
*1 100 kHz表示相当于100,000 r/min的频率（假设使用的是60 P/R检测齿轮）。
*2 周囲温度 +25 °C
*3 使用其他公司的外部电源供电时不符合EMC标准。
*4 该产品还可与TM-3100系列等其他产品配套使用。更多详情请联系最近的营业网点。
连接信号电缆
|
TM-3100/TM-4100系列用 MX-7105（一端紧压片端子，一端R03端子） 5m MX-7110（一端紧压片端子，一端R03端子）10m MX-7115（一端紧压片端子，一端R03端子）15m MX-7120（一端紧压片端子，一端R03端子）20m |
CT-6710、TS-2800 MX-8105（两端R03端子） 5m MX-8110（两端R03端子）10m MX-8115（两端R03端子）15m MX-8120（两端R03端子）20m |
|
TM-4200/TM-4300/TM-4400系列 MX-7305（一端插芯端子，一端R04端子） 5m MX-7310（一端插芯端子，一端R04端子）10m MX-7320（一端插芯端子，一端R04端子）20m |
● 为了提高性能，可能不经预告而变更外形及规格，请谅解。
