多功能数字式转速显示器 TM-4000系列

数字式转速显示器的产品阵容焕然一新

数字式转速显示器 TM-4000系列
数字式转速显示器 TM-4000系列
设置菜单
输出设置
以太网
后退
后退
后退
后退
后退

将原有的数字式转速显示器TM-3100系列改款，整合了多功能数字式转速显示器、多功能可逆计数器、通过时间・通过速度测量仪的功能后，重新诞生的新系列产品TM-4000系列。
在继承了过往机种的优秀性能与丰富功能的基础上，实现了更高的精度与更好的响应。
根据要连接的外部设备与传感器选择输入形式，可以自行组合模拟输出、比较器输出、DC电源等许多功能定制自己想要的机型。
TM-4000系列能够对应逐渐多样化的转速测量需求，为制造业的数字智能化做出贡献。

特征



产品阵容 　可供选择的4种机型

TM-4100系列

Card Image

带有1通道信号输入的标准型

基本性能得到了改进并与原有的机型（TM-3100系列）保持了互换性。现在手头有的电缆、传感器以及安装夹具可以继续使用。
（原有的机型：TM-3100系列）

TM-4200系列

Card Image

带有2通道转速信号输入的款型

改款以后体型变得更为的小巧，可以以1ms的高速采样来准确地 对应品质检查・机械装置的控制。
（原有的机型：TM-5100）


TM-4300系列

Card Image

多功能可逆计数器

积分脉冲大幅增加，最多能显示到7位数。 通过在产线上使用可以正确决定位置，控制卷筒来提升生产品质。
（原有的机型：RV-3150）


TM-4400系列

Card Image

通过时间・通过速度测量仪

测量周期范围的扩大（0.1 ms ～ 3600 s） 可同时测量2点间的距离、通过时间与通过速度。
（原有的机型：ST-1210）


可实现高精度，高响应，广范围的转速测量

模拟输出的性能提升到线性0.1 % 满刻度、最小更新时间1 ms， 可以进行高精度的设备监视与高响应的控制工程。 输入信号可对应1 Hz～100 kHz的正弦波，0.05 Hz ～ 100 kHz的 矩形波脉冲。 矩形波的最小脉宽可以从4μs检出。


有机EL屏幕清晰可见

有机EL屏幕清晰可见 显示区域的设计焕然一新。通过采用了有机EL，实现了视觉确认性的改善。在设置界面里的选择菜单UI改为了显示一览，提升了操作性。

Card Image

主要测量界面

Card Image

设置界面


支持以太网络通信，根据所连接的设备可自行定制

根据所连接的外部设备可自行定制想要的机型。 可以自行组合模拟输出、比较器输出、DC电源等许多功能。 外部通信功能还包含了以太网络通信*，可方便在工厂的网络内 进行使用。

*为选配功能

Card Image


提升了抗干扰信号能力的输入信号用低通滤波器

TM-4000系列的抗干扰信号能力较原有机型得到了提升，新追加了100Hz，可从OFF / 100 Hz / 20 kHz进行选择。
（全机型标配）

Card Image


偏置设置的范围扩大

偏置设置的范围扩大至 0.0 (OFF) ～ 20.0 s。 可以以0.5 s 间隔进行设置。
（TM-4100，TM-4200系列标配）

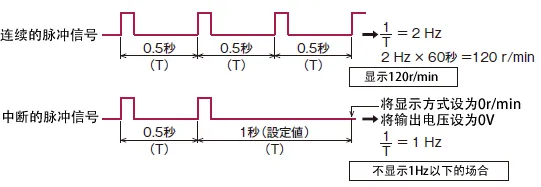

例如，设置时间为1秒的情况

脉冲输入为1P/R 的情况

Card Image

急减速跟踪功能升级

急减速跟踪功能获得了升级。在偏置设定时间为0的期间，每 1 ms进行了一次减速运算，还会保持显示测量值。
（TM-4100，TM-4200系列标配）

在偏置设定时间为0的期间


产品构成

标准款型

集齐了想要功能的数字式转速显示器的新主打产品。 对于想要尽快选出旧机型的后续机型的客户来说这是非常推荐的一款产品。

基本参数 型号 输出参数 电源 原有机型
转速1ch输入 TM-4110 显示专用 AC TM-3110
TM-4120 BCD输出 AC TM-3120
TM-4130 模拟输出 AC TM-3130
TM-4140 比较器输出 AC TM-3140
TM-4111 显示专用 DC ー
TM-4121 BCD输出 DC ー
TM-4131 模拟输出 DC ー
TM-4141 比较器输出 DC ー
转速2ch输入 TM-4270＊ 模拟输出 / 比较器输出 / 2通道电压输入 AC TM-5100
多功能可逆计数器 TM-4370＊ 模拟输出/ 比较器输出 / 2ch电压输入 AC RV-3150
通过时间・通过速度 TM-4470＊ 模拟输出/ 比较器输出/ 2ch电压输入 AC ST-1210

＊ 不能对应BCD输出


标准款型　阵容


TM-4110/4111

・数值显示专用的标准款型

TM-4120/4121

・支持6位数的BCD输出
・带有可以直接与PLC连接的集电极开路
・输出模式除了可以使用以固定的间隔更新输出信号的通常模式
   还配备了根据需求更新输出的请求模式

TM-4130/4131

・可以选择输出电压或是电流
・输出的更新速度为极为迅速的1 ms
・线性为电压输出0.1 %FS、输出电流为高精度的0.1 % of span。

TM-4140/4141

・搭载了3个触点输出，针对每个触点输出可以设置不同的判定条件。
・可以与警报控制一起使用
・比较周期为毎 1ms
・拥有多样的输出功能


TM-4270

・拥有较广的输入频率范围0.05 Hz ～ 100 kHz
・2通道的运算功能（转速差/ 转速比/ 变化率/ 转速方向）

TM-4370

・可以测定直线位置、位移及尺寸等的可逆计数器。
・较广的输入频率范围DC ～ 100 kHz
・搭载了可逆计数器功能（± 2,000,000,000 计数）
・倍乘功能（× 1/ × 2/ × 4）与计数方向切换功能

TM-4470

・可通过2点之间的距离与通过时间来计算出通过速度
・可任意设置2点之间的距离
・可以以1 μs的最小分辨率测量通过时间
・脉冲信号的检测条件设定功能
（HIGH/LOW 级别，上升沿/下降沿 ）



定制款型

可以通过将7种的信号输出入卡与2种电源卡进行组合，自行定制想要的机型，此为接单生产品。


可供选择的测量功能

  • 1通道转速输入
  • 2通道转速差・转速比测量的输入
  • 累计值・转速差・转速比
    （可逆计数器）
  • 通过时间・通过速度

可供选择的信号输入功能

  • 输入：电压/ 线驱动器
  • 输出：模拟/比较器/BCD＊ 输出
  • 通信：RC-232C /以太网络

    • ＊ BCD输出卡仅可以搭载在TM-4100上

便捷的运算功能（软件）

  • 完成时间测量模式
    可以计算从测量开始到停止所花费的时间
    （仅TM-4100、4300系列可以对应）



定制步骤

STEP１　选择所需的基本款型

转速1通道输入 转速2通道输入 多功能可逆计数器 通过时间・通过速度测量仪
TM-4100 TM-4200 TM-4300 TM-4400

STEP２　选择想要装配的卡槽

Card Image




  • 各卡槽能装配的1卡仅为一张。
  • POWER 以及D卡槽上必须装配卡。
  • BCD输出卡仅可以搭载在TM-4100上



POWER
电源		 A卡槽
比较器输出		 B卡槽
外部通信功能		 C卡槽
模拟输出		 D卡槽
输入的参数
AC电源卡
TM-0400		 比较器输出卡
TM-0440		 BCD输出卡
（电压输出）
TM-0421		 模拟输出卡
（TM-4100用）
TM-0431		 1通道电压输入卡
（TM-4100用）
TM-0405
DC电源卡
TM-0401		 BCD输出卡
（集电极开路输出）
TM-0422		 模拟信号输出卡
（TM-4200/4300/4400用）
TM-0432		 2通道电压输入卡
（TM-4200/4300/4400用）
TM-0406
  RS-232C通信卡
TM-0450		 线驱动器输入卡
（TM-4200/4300用）
TM-0407
以太网络通信卡
TM-0460


STEP３　选择软件选配件

TM-4100用 计算功能 TM-4300用 计算功能
TM-0470 TM-0480




转速传感器


应用实例


TM-4100系列 多功能数字式转速显示器

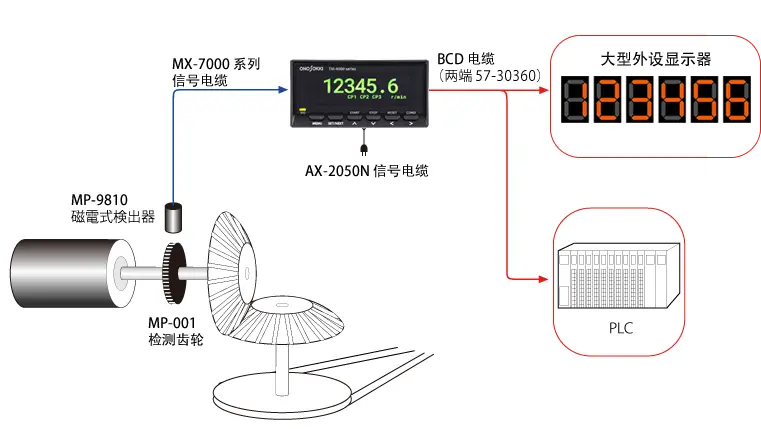

通过驱动侧的齿轮测量负载侧的转速

可用于测量电机等物体的轴的转速。通过在转速显示器设置传动比,可以检测出离检测位置较远的辊子的转速(r/min)以及计算显示出速度(m/min)。




TM-4200系列 2通道多功能数字式转速显示器

可用于造纸产线，玻璃生产产线的产品表面张力测定

在产线回旋的部分上配置转速传感器，之后将转速信号输入TM-4200系列内部。此时，TM-4200上会显示与作为基准的辊子的速度的变化率。通过这样调整产线上各个部分的速度，即可确保产品品质的稳定。




TM-4300系列 多功能可逆计数器


控制保持打标位置恒定

通过测量流经生产线的材料和成品的长度和距离可以最大限度地减少生产过程中出现的多余长度。



TM-4400系列 通过时间・通过速度测量仪

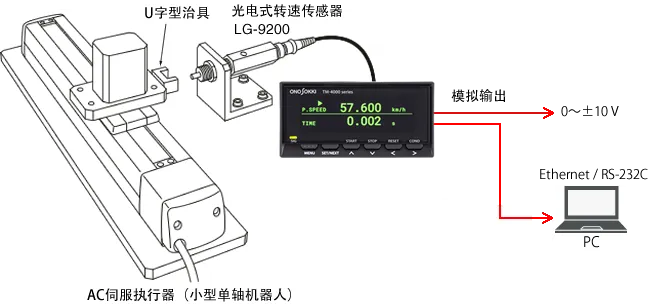

AC伺服执行器的产品检测

可以以1μs的最小分辨率高精度地测量2点间的通过时间与通过速度。





参数

点击显示更多

通用参数

输入部分

● 输入部分
【TM-4100/TM-4200】
输入通道数 【TM-4100】1ch
【TM-4200】2ch、1ch（2相）
输入形式 电压输入或是无电压输入（集电极开路残留电压1 V 未满）
输入放大形式 从AC/DC 中选择
AC 放大部分 正弦波输入 0.2 ～ 30 Vrms
方形波输入 0.6 ～ 42 Vp-p
输入频率 1 Hz ～ 100 kHz
DC 放大部分 输入信号 脉冲幅度4 μs 以上的方形波
输入电压范围 Hi：+4 ～ +30 V / Lo：–1 ～ +1 V
输入频率 0.05 Hz ～ 100 kHz
测量时间时 【TM-4100】 10 ms ～ 3600 s
输入阻抗 10 kΩ 以上
低通滤波器 【TM-4100】　从OFF/100 Hz/20 kHz 中选择
【TM-4200】　从OFF/100 Hz/20 kHz 中选择（ch-A/ch-B 通用设置）
输入连接器 【TM-4100】　端子台（D卡槽 SIG-COM1 端子）
【TM-4200】　Phoenix Contact产端子台（D卡槽SIG-A-COM1 端子/SIG-BCOM1端子）
【TM-4300/TM-4400】
输入通道数 【TM-4300】1ch（2相）
【TM-4400】2ch
输入形式 电压输入或是无电压输入（集电极开路残留电压1 V 未满）
输入放大形式 DC
DC 放大部分 输入信号 脉冲幅度4 μs 以上の方形波（低通滤波器为OFF 时）
输入电压范围 Hi：+4 ～ +30 V / Lo：–1 ～ +1 V
输入频率 DC ～ 100 kHz
输入阻抗 10 kΩ 以上
低通滤波器 从OFF/100 Hz/20 kHz开始选择 （ch-A/ch-B 通用设定）
输入连接器 Phoenix Contact产端子台（D卡槽SIG-A-COM1 端子/SIG-B-COM1端子）

功能运算方式

● 功能运算方式
【TM-4100】
运算方式 周期运算
测量精度 显示値× ( ± 0.01 ％ ) ± 1 计数位以内（这一显示值为除掉小数点后的计数位）
运算时间 1 ms + 1 周期时间以内
自动零值功能 为在设定时间内若没有检测到输入信号的话，让显示值以零(0)显示的功能。
• 从0.0 s（OFF）～ 20.0 s 的范围中进行选择（但是、时间的测量最长仅可对应到3600 s ）
急减速跟踪功能 • 该功能ON时：在自动零值设置的时间内测量值为0的期间，测量值自动减少
• 该功能OFF时：在自动零值设置的时间内测量值显示为0，这一期间保持显示测量值
移动平均功能 1 ～ 1280
开始停止期间测量功能 可计算出从测量开始到停止的平均值/ 最大值/ 最小值
测量项目 转速/ 圆周速度/ 移动速度/ 周期/ 转数/ 频率/ 流量/ 通过时间/ 从其他任意工程单位中进行选择
【TM-4200】
运算方式 周期运算
测量精度 単通道（ch-A 或是ch-B） 显示値× ( ± 0.01 ％ ) ± 1 计数位以内（这一显示值为除掉小数点后的计数位）
B/A 或是(B-A)/A 2 ×（单通道的测量精度）
B-A  ±（ch-B 計測精度）±（ch-A 計測精度）
計測時間 1 ms + 1 周期時間以内
自动零值功能 为在设定时间内若没有检测到输入信号的话，让显示值以零(0)显示的功能。
• 从0.0 s（OFF）～ 20.0 s 的范围中进行选择
急减速跟踪功能 • 该功能ON时：在自动零值设置的时间内测量值为0的期间，测量值自动减少
• 该功能OFF时：在自动零值设置的时间内测量值显示为0，这一期间保持显示测量值
移动平均功能 1 ～ 1000
开始停止期间测量功能 可计算出从测量开始到停止的平均值/ 最大值/ 最小值
测量项目 转速/ 圆周速度/ 移动速度/频率/从其他任意工程单位中进行选择
【TM-4300】
计数范围 0 ～ ±2,000,000,000
【TM-4400】
可测量周期 0.1 ms ～ 3600 s
最小分辨率 1 μ s
测量量程 10 s/1000 s/3600 s

设置部分

● 设置部分
【TM-4100/TM-4200】
测量条件预置功能 可以最多保存4个测量条件并进行读取
脉冲设置 1 ～ 999,999 P/R
回旋体直径设置 0.1 ～ 99,999.9 mm
脉冲间距设置 0.1 ～ 99,999.9 mm
处理工程长度设置 【TM-4100】　0.1 ～ 99,999.9 mm
脉冲系数 0.00001 × 10E-3 ～ 9.99999 × 10E+3 EU/Pulse
【TM-4300】
测量条件预置功能 可以最多保存4个测量条件并进行读取
倍乘 × 1/ × 2/ × 4
偏置功能 0 ～± 9,999,999
计数方向切换功能 +/–
脉冲系数 0.00001 × 10E－3 ～ 9.99999 × 10E+3 EU/Pulse
【TM-4400】
测量条件预置功能 可以最多保存4个测量条件并进行读取
测量模式 Single / Dual
测量条件预置功能 测量条件测量模式为Single时：
• High 电平
• Low 电平
• 上升- 上升沿之间
• 下降- 下降沿之间
测量模式为Dual时：
• 上升- 上升沿之间
• 上升- 下降沿之间
• 上升- 上升沿之间
• 上升- 上升沿之间
测量项目 从通过时间/ 通过速度选择
2点间测量距离 0.1 mm ～ 99,999.9 mm
预分频功能
（仅在测量通关时间时） 		0.00001 × 10E－3 ～ 9.99999 × 10E+3 EU/Pulse

显示部分

● 显示部分
【TM-4100】
显示器 有机EL显示屏
显示更新周期 0.2 s/0.4 s/0.5 s/0.6 s/0.8 s/1.0 s～ 10 s（1.0 s 刻度）
显示单位 转速 r/s、r/min、r/h
圆周速度 mm/s、m/s、mm/min、m/min
移动速度 mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h
周期 s、min
转数 1/s、1/min、1/h
频率 Hz、kHz
流量 mL/s、mL/min、mL/h、L/s、L/min、L/h
通过时间 s、min
其他任意工程单位 EU/s、EU/min、EU/h
显示位数 6 位数
小数点后显示位数 从OFF/1/2/3位中选择
零点固定显示位数 从OFF/1/2 位中选择
SIG显示 与输入信号连动闪灯
出错显示 备用存储器出错、插件板出错、输入频率出错、显示位数出错
切换亮度 从LO/MID/HI进行选择
【TM-4200】
显示器 有机EL显示屏
显示更新周期 0.2 s/0.5 s/1 s
显示单位 转速 r/s、r/min、r/h
圆周速度 mm/s、m/s、mm/min、m/min
移动速度 mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h
频率 Hz、kHz
其他任意工程单位 EU/s、EU/min、EU/h
显示位数 6位＋符号显示
小数点后显示位数 从OFF/1/2/3/4/5位中选择
零点固定显示位数 从OFF/1/2 位中选择
SIG 显示 与输入信号连动闪灯
出错显示 备用存储器出错、插件板出错、脉冲计数值超限、显示位数超限
切换亮度 从LO/MID/HI进行选择

【TM-4300】
显示器 有机EL显示屏
显示更新周期 0.2 s/0.5 s/1 s
显示单位 OFF/mm/m/Count/s （[s] 为仅在配有TM-0480 运算功能时显示）
显示位数 7位+ 符号显示
小数点后显示位数 从OFF/1/2/3/4/5/6位中选择
SIG 显示 与输入信号连动闪灯
出错显示 备用存储器出错、插件板出错、脉冲计数值超限、显示位数超限
切换亮度 从LO/MID/HI进行选择
【TM-4400】
显示器 有机EL显示屏
显示单位 通过时间（TIME）：ms、s
通过速度（P.SPEED）：m/s、km/h
显示位数 6位
小数点后显示位数 从OFF/1/2/3位中选择
SIG 显示 与输入信号连动闪灯
出错显示 备用存储器出错、插件板出错、显示位数出错、时间测量量程过超
切换亮度 从LO/MID/HI进行选择

脉冲输出

● 脉冲输出（仅支持TM-4100）
输出电压 Hi：+4.5 V 以上 / Lo：+0.5 V 以下
输出逻辑 负逻辑
负载阻抗 100 kΩ 以上

传感器用电源

● 传感器用电源
输出电压 DC12 V ± 10 ％
最大输出电流 【TM-4100】 100 mA
【TM-4200/4400】　2ch合計 180 mA
【TM-4300】　180 mA

标准规格

● 标准规格
机型种类 内置型（Built-in type）
AC 电源供电机型 额定功率 AC100 V ～ 240 V ± 10 %、50/60 Hz、30 VA max
功耗 TM-4110：19 VA max
TM-4120：21 VA max
TM-4130：25 VA max
TM-4140：21 VA max
TM-4100 其他构成：30 VA max
TM-4270：27 VA max
TM-4370：27 VA max
TM-4470：27 VA max
TM-4200/4300/4400 其他构成：30 VA max
DC 电源供电机型 额定功率 DC12 V ～ 24 V ± 5 %、1.25 A max
功耗 TM-4111：7 W max
TM-4121：7 W max
TM-4131：9 W max
TM-4141：7 W max
TM-4100 其他构成：15 W max
TM-4200/4300/4400 ：15 W max
安全性 过电压类别 II
绝缘性 双重绝缘结构
绝缘阻抗 电源 +/- 端子全体与 FG 端子之间 : 10 MΩ 以上（DC500 V）
使用环境 室内（Indoor use only）
工作温度 / 湿度 0 ～ 50 ℃ /30 ～ 80 %RH（确保不结露）
保存温度 / 湿度 –10 ～ 60 ℃ /30 ～ 85 %RH（确保不结露）
汚染度 2
环境高度 2000 m max
外观尺寸 96 (W) × 48 (H) × 140 (D) mm 以下
重量 約340 g（TM-4110）
約400 g（TM-4270/TM-4370/TM-4470）

符合标准

● 符合标准
CE 标志 低电压指令 2014/35/EU　标准 EN 61010-1
EMC 指令 2014/30/EU　标准 EN 61326-1
RoHS 指令 2011/65/EU　标准 EN IEC 63000
FCC/Canada FCC part 15B
ICES-003(A)/NMB-003(A)
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual,
may cause harmfulinterference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.
canada：CAN ICES-003(A) / NMB-003(A)

附属品
● 附属品
TM-4100
安装支架 1套（2个）
使用说明书 1套
TM-4200/4300/4400
D 槽用接口 :FMC1,5/10-ST-3,5 1952348
(Phoenix Contact Co., Ltd.) 1个
• 购买时已被安装在 D 槽内。
安装支架 1套（2个）
使用说明书 1份
电源・信号输入卡

TM-0400/TM-0401　电源卡
【TM-0400】
额定功率 AC100 V ～ 240 V ± 10 %、50/60 Hz
功耗 30 VA max
【TM-0401】
额定功率 DC12 V ～ 24 V ± 5 %、1.25 A max
功耗 15 W max

TM-0405/0406　电压输入卡
输入电压参数 与信号输入部分同样
连接器 【TM-0405】　端子台（D 槽 SIG-COM1 端子）
【TM-0406】　Phoenix Contact Co., Ltd.产端子台（D槽SIG-A-COM1 端子/SIG-BCOM1端子）

TM-0407　线路驱动器输入卡
线路驱动器输入参数 RS-422A 相当
附属品 FMC 1,5/10-ST-3,5 1952348×1 （Phoenix Contact Co., Ltd.产）

TM-0421/0422　BCD输出卡 （仅针对TM-4100系列）
● 输出规格
输出形态 6位并行输出
输出形式 【TM-0421】　+5 V内部上拉输出
【TM-0422】　NPN集电极开路输出
最大吸收电流 32 mA max
输出耐电压 24 V max
输出逻辑 正逻辑
数据更新时间 100 ms 以内
● 动作模式

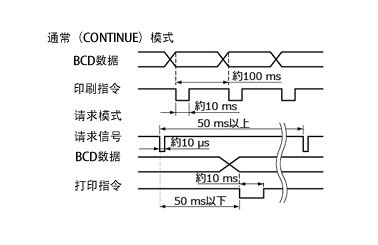

标准模式 始终为每 100 ms 更新一次输出(每 100 ms 持续输出打印命令)
请求模式 收到请求信号的时间点更新输出
Card Image
● 请求信号输入规格
输入形态 负逻辑(脉宽 10 μs 以上)
动作沿 下降沿
输入电压 Hi：+4.2 V ～ +5.25 V/Lo：0 ～ 0.9 V
● PIN编码与信号名

Card Image

BCD 输出引脚配置

PIN 信号 PIN 信号 PIN 信号
1 BCD输出　1×10 0 13 BCD输出　 1×10 3 25 开始输入信号
2 2×10 0 14 2×10 3 26 开始输入信号
3 4×10 0 15 4×10 3 27 开始输入信号
4 8×10 0 16 8×10 3 28 NC
5 BCD输出　 1×10 1 17 BCD输出　1×10 4 29 NC
6 2×10 1 18 2×10 4 30 NC
7 4×10 1 19 4×10 4 31 NC
8 8×10 1 20 8×10 4 32 NC
9 BCD输出　1×10 2 21 BCD输出　1×10 5 33 数据请求信号
10 2×10 2 22 2×10 5 34 NC
11 4×10 2 23 4×10 5 35 打印指令信号
12 8×10 2 24 8×10 5 36 GND

TM-0431/0432　模拟输出卡
【TM-0431】
输出类型 从电压 / 电流中选择
输出方式 16 bit D/A 转换方式
输出的更新时间 从 1 ms/10 ms/20 ms/50 ms/ 100 ms/200 ms/500 ms/1 s 中选择
电压输出 输出量程 从 0 至 10 V/0 至 5 V/1 至 5 V 中选择
负载阻抗 100 kΩ 以上
线性度 ± 0.1 % FS
零点温漂 ± 0.05 % FS/℃
满量程温漂 ± 0.05 % FS/℃
电流输出 输出量程 从 4 至 20 mA/0 至 16 mA 中选择
负载阻抗 500 Ω 以下
线性度 ± 0.1 % of span
零点温漂 ± 0.05 % of span/℃
满量程温漂 ± 0.05 % of span/℃
输出形式 端子台
【TM-0432】
输出类型 电压输出
输出方式 16 bit D/A 转换方式
输出的更新时间 1 ms
电压输出 输出量程 ±10 V
负载阻抗 100 kΩ 以上
线性度 ± 0.1 % FS
零点温漂 ± 0.05 % FS/℃
满量程温漂 ± 0.05 % FS/℃
输出形式 端子台

TM-0440　比较器输出卡
触点输出 1闭合触点输出 × 3(COMP1/COMP2/COMP3)、可分别为其设置判定条件
判定条件 UPPER 【TM-4100/4200/4400】　6 桁設定
【TM-4300】　7 桁設定
  • 当 UPPER ≦ 主测量值时,继电器 ON
LOWER 【TM-4100/4200/4400】　6 位设置
【TM-4300】　7 位设置
  • 当 LOWER > 主测量值时,继电器 ON
OK 设置为 UPPER 或 LOWER 的比较输出功
能全部 OFF 时,继电器 ON
ERROR 发生通信以外的错误时,继电器 ON
触点动作模式 自动复位模式 继电器 ON 后如果不再满足判定条件,
继电器将自动复位至 OFF(判定条件为
UPPER 和 LOWER 时可将滞后设置为 0
至 20 %)
保持模式 【TM-4100/4200/4300】
一旦继电器 ON,即使不再满足判定条件也会保持 ON 状态
触发输出模式 当满足继电器 ON 条件时,在指定时间ON,然后复位至 OFF (可设置的时间为 :10 至 2000 ms、以10 ms 为增减量)
输出延时功能 【TM-4100/4200/4300】
設定時間以上連続して設定値を超えた場合にリレーON（設定可能時間：0 ～1000 ms、10 ms 刻み）
复位功能 【TM-4100/4200/4300】
在保持模式下将继电器复位至 OFF
最大触点容量 DC：30 V/1 A
AC：250 V/1 A
输出的更新时间 約10 ms
输出形式 端子台

TM-0450　RS-232C通信卡
■ TM-0450　RS-232C通信卡
Card Image
● RS-232C 通信规格
波特率 9600 bps/19200 bps/115200 bps
数据位 8 bit
奇偶校验 无
停止位 1 bit
流量控制 硬件
终止符 CR+LF

TM-0460　以太网络通信卡
■ TM-0460　以太网络通信卡
Card Image
● 以太网络通信规格
电气规格 符合 IEEE802.3 标准
传输方式 10BASE-T / 100BASE-T 自动选择
通信协议 通过 TCP/IP (IPv4) 进行 Socket(套接字)通信

门信号输入功能
■ 门信号输入功能
（只有在搭载BCD信号输出卡、RS-232C通信卡、以太网络通信卡其中的任意一种时才有效）
网间连接器通信 功能 【TM-4100/4200】　START/STOP/RESET
【TM-4300】　START･STOP/OFFSET/RESET
【TM-4400】　START/RESET
电压输入时 Hi：+4.2 V ～ +5.25 V / Lo：0 ～ 0.9 V
无电压输入时 开路电压：5 V ± 0.25 V
短路电流：1 mA max
触点阻抗：50 Ω 以下
门信号时序

Card Image

【TM-4300】 START･STOP为在向Low电平输入期间停止测量
【TM-4400】 START为在向Low电平输入期间正在测量
选配软件功能

TM-0470/0480　运算功能
● 达成速度时间测量模式
【TM-0470】
运算内容 计算从满足测量开始条件起到达成停止指示测量值之间所需要的时间
运算对象 从转速 / 圆周线速度 / 移动速度中选择
测量单位 s(固定显示)
开始指示値 0 ～ 999,999 ＊小数点的位置遵从小数点位置设定
停止指示値 0 ～ 999,999 ＊小数点的位置遵从小数点位置设定
【TM-0480】
运算内容 计算从满足测量开始条件起到达成停止指示测量值之间所需要的时间
运算对象 脉冲积分值
测量单位 s(固定显示)
开始指示値 从测量开始的时间点开始进行测量
停止指示値 ‐9,999,999 ～ 9,999,999 ＊小数点的位置遵从小数点位置设定


电源・信号输出入卡组合表

卡槽名 POWER A B C D 软件
规格 电源 比较器输出 BCD输出
RS-232C
通信
以太网络通信
模拟输出		 电压输出 线驱动器输入 运算功能
AC DC 电压输出 集电极开路输出 1ch 2ch 2ch
型号 TM-0400 TM-0401 TM-0440 TM-0421 TM-0422 TM-0450 TM-0460 TM-0431 TM-0432 TM-0405 TM-0406 TM-0407 TM-0470 TM-0480
TM-4100 〇 〇 〇 〇 〇 〇 〇 〇   〇     〇
TM-4200 〇 〇 〇   〇 〇   〇 〇 〇
TM-4300 〇 〇 〇     〇 〇   〇 〇 〇   〇
TM-4400 〇 〇 〇 〇 〇   〇   〇



  • 各卡槽能装载的卡数为1枚。
  • POWER 以及D卡槽上必须装配卡。
    • 　



Card Image

　

产品阵容

■ 标准款型
 型号 名称
TM-4110 多功能数字式转速显示器（数值显示专用/AC电源）
TM-4120 多功能数字式转速显示器（BCD输出/AC电源）
TM-4130 多功能数字式转速显示器（模拟输出/AC电源）
TM-4140 多功能数字式转速显示器（比较器输出/AC电源）
TM-4111 多功能数字式转速显示器（数值显示专用/DC电源）
TM-4121 多功能数字式转速显示器（BCD输出/DC电源）
TM-4131 多功能数字式转速显示器（模拟输出/DC电源）
TM-4141 多功能数字式转速显示器（比较器输出/DC电源）
TM-4270 2通道多功能数字式转速显示器 （模拟输出/比较器输出/AC电源/ 2ch电压输入）
TM-4370 可逆计数器 （模拟输出/比较器输出/AC电源/ 2ch电压输入）
TM-4470 通過時間・通過速度計 （模拟输出/比较器输出/AC电源/ 2ch电压输入）

■ 定制款型
 型号 名称
TM-4100 TM-4100系列底座
TM-4200 TM-4200系列底座
TM-4300 TM-4300系列底座
TM-4400 TM-4400系列底座
TM-0400 AC电源卡
TM-0401 DC电源卡
TM-0405 1通道电压输入卡（TM-4100用）
TM-0406 2通道电压输入卡 （TM-4200/4300/4400用）
TM-0407 线路驱动器输入卡
TM-0421 BCD输出卡（电压输出）
TM-0422 BCD输出卡（集电极开路输出）
TM-0431 模拟输出卡（TM-4100用）
TM-0432 模拟输出卡（TM-4200/4300/4400用）
TM-0440 比较器输出卡
TM-0450 RS-232C通信卡
TM-0460 Ethernet通信卡
TM-0470 运算功能（TM-4100用）
TM-0480 运算功能（TM-4300用）





关联信息
