デジタル回転計 TM-4000 シリーズ
4機種を統合した、回転計の新たなスタンダード
デジタル回転計のラインアップを一新。
TM-3100シリーズをモデルチェンジし、多機能型回転計、リバーシブルカウンター、通過時間・通過速度計を統合した、新しいデジタル回転計 「TM-4000シリーズ」 が誕生しました。
従来機種の機能と性能を継承しつつ、高精度、高応答化を追求。接続する外部機器やセンサーに合わせて入力形式を選択し、アナログ出力やコンパレーター出力、DC電源など、さまざまな機能を組み合わせてカスタマイズすることが可能です。
TM-4000シリーズは、多様化する回転速度計測へのニーズに対応し、DX・スマートファクトリー化の実現を支えます。
特長
TM-4100シリーズ
ベーシック1ch入力
基本性能の向上と、従来機種（TM-3100シリーズ）との互換性を両立。現在お使いのセンサーやケーブル、取付治具は、そのままお使いいただけます。
（従来機種：TM-3100シリーズ）
TM-4200シリーズ
2ch入力 回転速度差・速度比
小型ボディにリニューアル。1 ms の高速サンプリングで品質検査・機械装置の制御を正確に。
（従来機種：TM-5100）
TM-4300シリーズ
積算・加減算カウンター
（リバーシブルカウンター）
積算パルス数が大幅アップ、さらに7桁表示に。
正確な位置決めや巻き取り長さのライン制御で品質向上。
（従来機種：RV-3150）
TM-4400シリーズ
通過時間・通過速度
測定周期の範囲が拡大（0.1 ms ～ 3600 s）。
2点間の通過時間と通過速度を自在に、同時計測。
（従来機種：ST-1210）
高精度、高応答、広範囲の回転速度計測を実現
アナログ出力がリニアリティ0.1 % FS、最小更新時間 1 ms に向上しました。
高精度な設備監視と制御の高応答化を実現します。
入力信号は1 Hz ～ 100 kHz の正弦波、0.05 Hz ～ 100 kHz の方形波パルスに対応。
方形波は最小パルス幅 4 μs から検出できます。
有機ELディスプレイではっきり見える
表示エリアのデザインを一新しました。有機ELの採用で視認性が向上。設定画面は、選択メニューが一覧表示になり、使いやすくなりました。

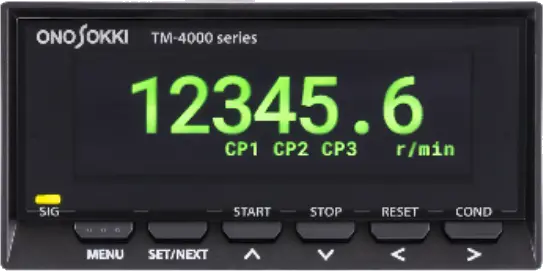

メイン計測画面
設定画面
Ethernet に対応 接続機器に合わせてカスタマイズ
接続する外部機器に合わせたカスタマイズが可能。アナログ出力やコンパレーター出力、DC電源など、さまざまな機能を組み合わせることができます。
外部通信機能には、Ethernet* をラインアップ。工場ネットワークの構築を支えます。
ノイズ耐性が向上した信号入力ローパスフィルター
ノイズ耐性向上のため、入力信号のローパスフィルターに 100 Hz を追加。OFF / 100 Hz / 20 kHz から選択可能です。
（全機種に標準搭載）
設定範囲が拡大 オートゼロ機能
オートゼロ機能の設定範囲が 0.0 (OFF) ～ 20.0 s に拡大。
0.5 s 間隔で設定できるようになりました。
（TM-4100、TM-4200シリーズに標準搭載）
（例）設定時間が 1 秒の場合
パルス入力 1P/R の場合
急減速追従機能を一新
急減速追従機能が進化。オートゼロの設定時間で測定値がゼロになる間、
1 ms ごとに減速演算、または測定値を保持する機能になりました。
（TM-4100、TM-4200シリーズに標準搭載）
製品構成
スタンダードモデル
欲しい機能がちょうどよく揃った、デジタル回転計の新定番。従来機種の代替機を手っ取り早く選定したい場合にもおすすめです。
| 基本仕様 | 型名 | 出力仕様 | 電源仕様 | 従来機種 |
|---|---|---|---|---|
| 回転1ch入力 | TM-4110 | 表示専用 | AC | TM-3110 |
| TM-4120 | BCD出力 | AC | TM-3120 | |
| TM-4130 | アナログ出力 | AC | TM-3130 | |
| TM-4140 | コンパレーター出力 | AC | TM-3140 | |
| TM-4111 | 表示専用 | DC | ー | |
| TM-4121 | BCD出力 | DC | ー | |
| TM-4131 | アナログ出力 | DC | ー | |
| TM-4141 | コンパレーター出力 | DC | ー | |
| 回転2ch入力 | TM-4270＊ | アナログ出力 / コンパレーター出力 / 2ch電圧入力 | AC | TM-5100 |
| リバーシブルカウンター | TM-4370＊ | アナログ出力 / コンパレーター出力 / 2ch電圧入力 | AC | RV-3150 |
| 通過時間・通過速度 | TM-4470＊ | アナログ出力 / コンパレーター出力 / 2ch電圧入力 | AC | ST-1210 |
＊ BCD出力は非対応です。
スタンダードモデル 概要
TM-4110/4111
・表示専用のスタンダードモデル
TM-4120/4121
・6桁のBCD 出力
・PLCと直結できるオープンコレクター出力
・出力モードは、一定間隔で出力を更新するノーマルモードに加え、
要求に応じて出力を更新するリクエストモードも使用可能
TM-4130/4131
・電圧出力または電流出力を選択して出力
・出力更新時間が 1 ms と高速
・リニアリティは、電圧出力 0.1 %FS、電流出力 0.1 % of span と高精度
TM-4140/4141
・3つの接点出力を搭載し、それぞれ判定条件を設定可能
・警報制御などに使用可能
・比較周期は 1ms 毎
・多彩な出力機能を搭載
TM-4270
・幅広い入力周波数範囲 0.05 Hz ～ 100 kHz
・2ch 演算機能（回転速度差/ 回転速度比/ 変化率/ 回転方向）
TM-4370
・直線位置・変位・寸法などを測定する可逆カウンター
・幅広い入力周波数範囲 DC ～ 100 kHz
・リバーシブルカウンター機能（± 2,000,000,000 カウント）
・逓倍機能（× 1/ × 2/ × 4）と計数方向切り替え機能を搭載
TM-4470
・2点間の距離と通過時間より通過速度を演算
・2点間距離は任意設定可能
・最小分解能1 μs での通過時間計測が可能
・パルスの検出条件設定機能
（HIGH/LOW レベル、立ち上がり/ 立ち下がりエッジ）
カスタマイズモデル
接続するセンサーや外部機器などに合わせて、回転計をカスタマイズします。7種類の信号入出力カード、2種類の電源カードを組み合わせて製作する、受注生産品です。
えらべる計測機能
えらべる信号入出力機能
＊TM-4100シリーズのみ
便利な演算機能（ソフトウェア）

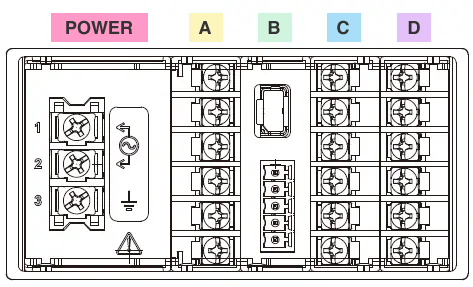

カスタマイズのSTEP
| 回転1ch入力 | 回転2ch入力 | リバーシブルカウンター | 通過時間・通過速度 |
| TM-4100 | TM-4200 | TM-4300 | TM-4400 |
| POWER 電源 |
スロットA コンパレーター出力 |
スロットB 外部通信機能 |
スロットC アナログ出力 |
スロットD 入力仕様 |
| AC電源カード TM-0400 |
コンパレーター出力カード TM-0440 |
BCD出力カード （電圧出力） TM-0421 |
アナログ出力カード （TM-4100用） TM-0431 |
1ch電圧入力カード （TM-4100用） TM-0405 |
| DC電源カード TM-0401 |
BCD出力カード （オープンコレクタ出力） TM-0422 |
アナログ出力カード （TM-4200/4300/4400用） TM-0432 |
2ch電圧入力カード （TM-4200/4300/4400用） TM-0406 |
|
| RS-232C通信カード TM-0450 |
ラインドライバー入力カード （TM-4200/4300用） TM-0407 |
|||
| Ethernet通信カード TM-0460 |
| TM-4100用 演算機能 | TM-4300用 演算機能 |
| TM-0470 | TM-0480 |
アプリケーション
TM-4100シリーズ デジタル回転計
負荷側の回転速度を駆動側のギアから測定
モーターなどの軸の回転速度を測定します。回転計にギア比を設定することで、検出位置と離れたローラー軸の回転速度(r/min)や
速度(m/min)を演算表示することが可能です。
TM-4200シリーズ 2チャンネルデジタル回転計
製紙ライン、ガラス製造ラインにおけるドローの測定
ラインの回転する部分に回転検出器を取り付け、信号を TM-4200シリーズに入力します。 この時、TM-4200シリーズには基準ローラーの速度との変化率が表示されるので、それに応じてライン各部の速度を調整することで、安定した品質の製品を得ることができます。

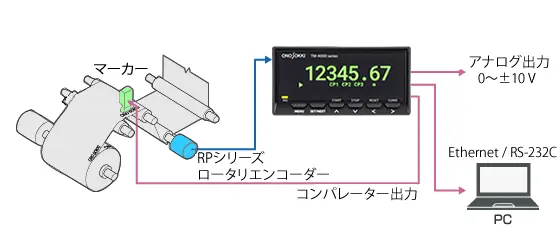

TM-4300シリーズ リバーシブルカウンター
マーキングの位置決め
製造ラインを流れる素材や完成品の長さ、距離を計測することで、製造時に発生する余剰長を最小限に抑えます。
TM-4400シリーズ 通過時間・通過速度計
ACサーボアクチュエーターの製品検査
最小分解能1 μsで、2点間の通過時間と通過速度を高精度に計測します。
仕様
をクリックで表示します
入力部
| ● 入力部 | ||
| 【TM-4100/TM-4200】 | ||
| 入力チャンネル数 | 【TM-4100】1ch 【TM-4200】2ch、1ch（2相） |
|
| 入力形式 | 電圧入力または無電圧入力（オープンコレクター残留電圧1 V 未満） | |
| 入力増幅形式 | AC/DC から選択 | |
| AC 増幅部 | 正弦波入力 | 0.2 ～ 30 Vrms |
| 方形波入力 | 0.6 ～ 42 Vp-p | |
| 入力周波数 | 1 Hz ～ 100 kHz | |
| DC 増幅部 | 入力信号 | パルス幅4 μs 以上の方形波 |
| 入力電圧範囲 | Hi：+4 ～ +30 V / Lo：–1 ～ +1 V | |
| 入力周波数 | 0.05 Hz ～ 100 kHz | |
| 時間計測時 | 【TM-4100】 10 ms ～ 3600 s | |
| 入力インピーダンス | 10 kΩ 以上 | |
| ローパスフィルター | 【TM-4100】 OFF/100 Hz/20 kHz から選択 【TM-4200】 OFF/100 Hz/20 kHz から選択（ch-A/ch-B 共通設定） |
|
| 入力コネクター | 【TM-4100】 端子台（D スロット SIG-COM1 端子） 【TM-4200】 フェニックスコンタクト製端子台（DスロットSIG-A-COM1 端子/SIG-BCOM1端子） |
|
| 【TM-4300/TM-4400】 | ||
| 入力チャンネル数 | 【TM-4300】1ch（2相） 【TM-4400】2ch |
|
| 入力形式 | 電圧入力または無電圧入力（オープンコレクター残留電圧1 V 未満） | |
| 入力増幅形式 | DC | |
| DC 増幅部 | 入力信号 | パルス幅4 μs 以上の方形波（ローパスフィルターがOFF のとき） |
| 入力電圧範囲 | Hi：+4 ～ +30 V / Lo：–1 ～ +1 V | |
| 入力周波数 | DC ～ 100 kHz | |
| 入力インピーダンス | 10 kΩ 以上 | |
| ローパスフィルター | OFF/100 Hz/20 kHz から選択（ch-A/ch-B 共通設定） | |
| 入力コネクター | フェニックスコンタクト製端子台（DスロットSIG-A-COM1 端子/SIG-B-COM1端子） | |
機能演算方式
| ● 機能演算方式 | ||
| 【TM-4100】 | ||
| 演算方式 | 周期演算方式 | |
| 計測精度 | 表示値× ( ± 0.01 ％ ) ± 1 カウント以内（小数点を除くカウント値） | |
| 計測時間 | 1 ms + 1 周期時間以内 | |
| オートゼロ機能 | 指定時間入力信号が検知されない場合計測値をゼロにする • 0.0 s（OFF）～ 20.0 s から選択（ただし、時間計測時は3600 s まで計測可） |
|
| 急減速追従機能 | • 機能ON 時：オートゼロの設定時間で計測値ゼロになる間、減速演算 • 機能OFF 時：オートゼロの設定時間で計測値ゼロ、その間は計測値を保持 |
|
| 移動平均機能 | 1 ～ 1280 | |
| スタートストップ間計測機能 | スタートからストップまでの平均値/ 最大値/ 最小値を算出 | |
| 計測項目 | 回転速度/ 周速度/ 移動速度/ 周期/ 回数/ 周波数/ 流量/ 通過時間/ 任意工学単位から選択 | |
| 【TM-4200】 | ||
| 演算方式 | 周期演算方式 | |
| 計測精度 | 単ch（ch-A またはch-B） | 表示値×（± 0.01 ％）± 1 カウント以内（小数点を除くカウント値） |
| B/A または(B-A)/A | 2 ×（単ch の計測精度） | |
| B-A | ±（ch-B 計測精度）±（ch-A 計測精度） | |
| 計測時間 | 1 ms + 1 周期時間以内 | |
| オートゼロ機能 | 指定時間入力信号が検知されない場合計測値をゼロにする • 0.0 s（OFF）～ 20.0 s から選択 |
|
| 急減速追従機能 | • 機能ON 時：オートゼロの設定時間で計測値ゼロになる間、減速演算 • 機能OFF 時：オートゼロの設定時間で計測値ゼロ、その間は計測値を保持 |
|
| 移動平均機能 | 1 ～ 1000 | |
| スタートストップ間計測機能 | スタートからストップまでの最大値/ 最小値/ 設定された直近時間での平均値を算出 | |
| 計測項目 | 回転速度/ 周速度/ 移動速度/ 周波数/任意工学単位から選択 | |
| 【TM-4300】 | ||
| 計数範囲（内部カウンター） | 0 ～ ±2,000,000,000 | |
| 【TM-4400】 | ||
| 計測可能周期 | 0.1 ms ～ 3600 s | |
| 最小分解能 | 1 μ s | |
| 計測レンジ | 10 s/1000 s/3600 s | |
設定部
| ● 設定部 | ||
| 【TM-4100/TM-4200】 | ||
| 計測条件のプリセット機能 | 計測設定を最大4 件保存し、読み出して使用することができる | |
| パルス設定 | 1 ～ 999,999 P/R | |
| 回転体直径設定 | 0.1 ～ 99,999.9 mm | |
| パルス間距離設定 | 0.1 ～ 99,999.9 mm | |
| 処理工程長設定 | 【TM-4100】 0.1 ～ 99,999.9 mm | |
| パルスファクター | 0.00001 × 10E-3 ～ 9.99999 × 10E+3 EU/Pulse | |
| 【TM-4300】 | ||
| 計測条件のプリセット機能 | 計測設定を最大4 件保存し、読み出して使用することができる | |
| 逓倍 | × 1/ × 2/ × 4 | |
| オフセット機能 | 0 ～± 9,999,999 | |
| 計数方向切替機能 | +/– | |
| パルスファクター | 0.00001 × 10E－3 ～ 9.99999 × 10E+3 EU/Pulse | |
| 【TM-4400】 | ||
| 計測条件のプリセット機能 | 計測設定を最大4 件保存し、読み出して使用することができる | |
| 計測モード | Single / Dual | |
| 計測条件 | 計測条件計測モードがSingle のとき： • High レベル • Low レベル • 立ち上がり- 立ち上がりエッジ間 • 立ち下がり- 立ち下がりエッジ間 |
|
| 計測モードがDual のとき： • 立ち上がり- 立ち上がりエッジ間 • 立ち下がり- 立ち下がりエッジ間 • 立ち上がり- 立ち下がりエッジ間 • 立ち下がり- 立ち上がりエッジ間 |
||
| 計測項目 | 通過時間 / 通過速度から選択 | |
| 2点間計測距離 | 0.1 mm ～ 99,999.9 mm | |
| プリスケール機能 （通過速度計測時のみ） |
0.00001 × 10E－3 ～ 9.99999 × 10E+3 EU/Pulse | |
表示部
| ● 表示部 | ||
| 【TM-4100】 | ||
| 表示器 | 有機EL ディスプレイ | |
| 表示更新周期 | 0.2 s/0.4 s/0.5 s/0.6 s/0.8 s/1.0 s～ 10 s（1.0 s 刻み） | |
| 単位表示 | 回転速度 | r/s、r/min、r/h |
| 周速度 | mm/s、m/s、mm/min、m/min | |
| 移動速度 | mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h | |
| 周期 | s、min | |
| 回数 | 1/s、1/min、1/h | |
| 周波数 | Hz、kHz | |
| 流量 | mL/s、mL/min、mL/h、L/s、L/min、L/h | |
| 通過時間 | s、min | |
| 任意工学単位 | EU/s、EU/min、EU/h | |
| 表示桁数 | 6 桁 | |
| 小数点以下表示桁数 | OFF/1/2/3 桁から選択 | |
| ゼロ固定表示桁数 | OFF/1/2 桁から選択 | |
| SIG インジケーター | 入力信号に同期して点滅 | |
| エラー表示 | バックアップメモリエラー/ ボードエラー/ 入力周波数オーバー/ 表示桁オーバー | |
| 輝度切替え | LO/MID/HI から選択 | |
| 【TM-4200】 | ||
| 表示器 | 有機EL ディスプレイ | |
| 表示更新周期 | 0.2 s/0.5 s/1 s | |
| 単位表示 | 回転速度 | r/s、r/min、r/h |
| 周速度 | mm/s、m/s、mm/min、m/min | |
| 移動速度 | mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h | |
| 周波数 | Hz、kHz | |
| 任意工学単位 | EU/s、EU/min、EU/h | |
| 表示桁数 | 6 桁＋符号表示 | |
| 小数点以下表示桁数 | OFF/1/2/3/4/5 桁から選択 | |
| ゼロ固定表示桁数 | OFF/1/2 桁から選択 | |
| SIG インジケーター | 入力信号に同期して点滅 | |
| エラー表示 | バックアップメモリエラー/ ボードエラー/ 入力周波数オーバー/ 表示桁オーバー | |
| 輝度切替え | LO/MID/HI から選択 | |
| 【TM-4300】 | ||
| 表示器 | 有機EL ディスプレイ | |
| 表示更新周期 | 0.2 s/0.5 s/1 s | |
| 単位表示 | OFF/mm/m/Count/s （[s] はTM-0480 演算機能搭載時のみ表示） | |
| 表示桁数 | 7 桁+ 符号表示 | |
| 小数点以下表示桁数 | OFF/1/2/3/4/5/6 桁から選択 | |
| SIG インジケーター | 入力信号に同期して点滅 | |
| エラー表示 | バックアップメモリエラー/ ボードエラー/ パルスカウントオーバー/ 表示桁オーバー | |
| 輝度切替え | LO/MID/HI から選択 | |
| 【TM-4400】 | ||
| 表示器 | 有機EL ディスプレイ | |
| 単位表示 | 通過時間（TIME）：ms、s 通過速度（P.SPEED）：m/s、km/h |
|
| 表示桁数 | 6 桁 | |
| 小数点以下表示桁数 | OFF/1/2/3 桁から選択 | |
| SIG インジケーター | 入力信号に同期して点滅 | |
| エラー表示 | バックアップメモリエラー/ ボードエラー/ 表示桁オーバー/ 時間計測レンジオーバー | |
| 輝度切替え | LO/MID/HI から選択 | |
パルス出力
| ● パルス出力（TM-4100のみ） | ||
| 出力電圧 | Hi：+4.5 V 以上 / Lo：+0.5 V 以下 | |
| 出力論理 | 負論理 | |
| 負荷抵抗 | 100 kΩ 以上 | |
検出器用電源
| ● 検出器用電源 | ||
| 出力電圧 | DC12 V ± 10 ％ | |
| 最大出力電流 | 【TM-4100】 100 mA 【TM-4200/4400】 2ch合計 180 mA 【TM-4300】 180 mA |
|
一般仕様
| ● 一般仕様 | ||
| 機器種類 | 組み込み型（Built-in type） | |
| AC 電源モデル | 電源定格 | AC100 V ～ 240 V ± 10 %、50/60 Hz、30 VA max |
| 消費電力 | TM-4110：19 VA max TM-4120：21 VA max TM-4130：25 VA max TM-4140：21 VA max TM-4100 その他の構成：30 VA max TM-4270：27 VA max TM-4370：27 VA max TM-4470：27 VA max TM-4200/4300/4400 その他の構成：30 VA max |
|
| DC 電源モデル | 電源定格 | DC12 V ～ 24 V ± 5 %、1.25 A max |
| 消費電力 | TM-4111：7 W max TM-4121：7 W max TM-4131：9 W max TM-4141：7 W max TM-4100 その他の構成：15 W max TM-4200/4300/4400 ：15 W max |
|
| 安全性 | 過電圧カテゴリⅡ | |
| 絶縁性 | 2 重絶縁構造 | |
| 絶縁抵抗 | 電源+/– 端子一括とFG 端子間：10 MΩ 以上（DC500 V） | |
| 使用環境 | 屋内（Indoor use only） | |
| 使用温度/ 湿度 | 0 ～ 50 ℃ /30 ～ 80 %RH（結露しないこと） | |
| 保存温度/ 湿度 | –10 ～ 60 ℃ /30 ～ 85 %RH（結露しないこと） | |
| 汚染度 | 2 | |
| 使用高度 | 2000 m max | |

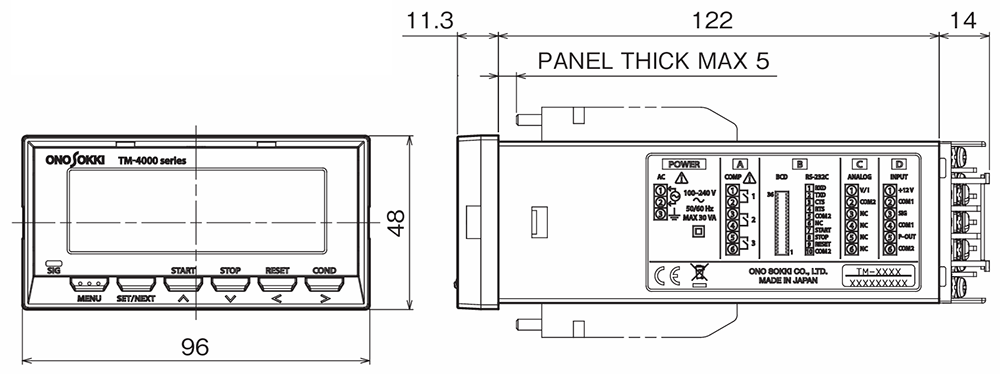

| 外形寸法 | 96 (W) × 48 (H) × 140 (D) mm 以下 | |
| 質量 | 約340 g（TM-4110） 約400 g（TM-4270/TM-4370/TM-4470） |
|
適合規格
| ● 適合規格 | ||
| CE マーキング | 低電圧指令 | 2014/35/EU 規格 EN 61010-1 |
| EMC 指令 | 2014/30/EU 規格 EN 61326-1 | |
| RoHS 指令 | 2011/65/EU 規格 EN IEC 63000 | |
| FCC/Canada | FCC part 15B | |
| ICES-003(A)/NMB-003(A) | ||
| This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmfulinterference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. canada：CAN ICES-003(A) / NMB-003(A) |
||
付属品
| ● 付属品 |
| TM-4100 |
| 取付け金具 1セット（2個） 取扱説明書 1式 |
| TM-4200/4300/4400 |
| Dスロット用コネクター（フェニックスコンタクト製FMC1,5/10-ST-3,5 1952348）1個 • Dスロットに装着された状態で梱包されています。 取付け金具 1セット（2個） 取扱説明書 1式 |
TM-0400/TM-0401 電源カード
| 【TM-0400】 | |
| 電源定格 | AC100 V ～ 240 V ± 10 %、50/60 Hz |
| 消費電力 | 30 VA max |
| 【TM-0401】 | |
| 電源定格 | DC12 V ～ 24 V ± 5 %、1.25 A max |
| 消費電力 | 15 W max |
TM-0405/0406 電圧入力カード
| 電圧入力仕様 | 信号入力部と同様 |
| コネクター | 【TM-0405】 端子台（D スロット SIG-COM1 端子） 【TM-0406】 フェニックスコンタクト製端子台（DスロットSIG-A-COM1 端子/SIG-BCOM1端子） |
TM-0407 ラインドライバー入力カード
| ラインドライバー入力仕様 | RS-422A 準拠 |
| 付属品 | FMC 1,5/10-ST-3,5 1952348×1 （フェニックスコンタクト製） |
TM-0421/0422 BCD出力カード （TM-4100シリーズのみ）
| ● 出力仕様 | |
| 出力形態 | 6 桁パラレル出力 |
| 出力形式 | 【TM-0421】 +5 Vで内部プルアップ |
| 【TM-0422】 NPN オープンコレクター出力 | |
| 最大シンク電流 | 32 mA max |
| 出力耐電圧 | 24 V max |
| 出力論理 | 正論理 |
| データ更新時間 | 100 ms 以内 |
| ● 動作モード | |
| ノーマルモード | 常時100 ms 毎出力更新（プリントコマンドを約100 ms 毎に連続出力） |
| リクエストモード | リクエスト信号を受けたタイミングで出力を更新 |
 |
|
| ● リクエスト信号入力仕様 | |
| 入力形態 | 負論理（パルス幅10 μs 以上） |
| 動作エッジ | 立下り |
| 入力電圧 | Hi：+4.2 V ～ +5.25 V/Lo：0 ～ 0.9 V |
BCDピンアサイン
| ピン | 信号 | ピン | 信号 | ピン | 信号 |
| 1 | BCD出力 1×10 0 | 13 | BCD出力 1×10 3 | 25 | スタート入力 |
| 2 | 2×10 0 | 14 | 2×10 3 | 26 | ストップ入力 |
| 3 | 4×10 0 | 15 | 4×10 3 | 27 | リセット入力 |
| 4 | 8×10 0 | 16 | 8×10 3 | 28 | NC |
| 5 | BCD出力 1×10 1 | 17 | BCD出力 1×10 4 | 29 | NC |
| 6 | 2×10 1 | 18 | 2×10 4 | 30 | NC |
| 7 | 4×10 1 | 19 | 4×10 4 | 31 | NC |
| 8 | 8×10 1 | 20 | 8×10 4 | 32 | NC |
| 9 | BCD出力 1×10 2 | 21 | BCD出力 1×10 5 | 33 | データリクエスト |
| 10 | 2×10 2 | 22 | 2×10 5 | 34 | NC |
| 11 | 4×10 2 | 23 | 4×10 5 | 35 | プリントコマンド |
| 12 | 8×10 2 | 24 | 8×10 5 | 36 | GND |
TM-0431/0432 アナログ出力カード
| 【TM-0431】 | ||
| 出力ch数 | 1ch | |
| 出力タイプ | 電圧/ 電流から選択 | |
| 出力方式 | 16 bit D/A 変換方式 | |
| 出力更新時間 | 1 ms/10 ms/20 ms/50 ms/100 ms/200 ms/500 ms/1 s から選択 | |
| 電圧出力 | 出力レンジ | 0 ～ 10 V/0 ～ 5 V/1 ～ 5 V から選択 |
| 負荷抵抗 | 100 kΩ 以上 | |
| リニアリティ | ± 0.1 % FS | |
| ゼロ温度ドリフト | ± 0.05 % FS/℃ | |
| スパン温度ドリフト | ± 0.05 % FS/℃ | |
| 電流出力 | 出力レンジ | 4 ～ 20 mA/0 ～ 16 mA から選択 |
| 負荷抵抗 | 500 Ω 以下 | |
| リニアリティ | ± 0.1 % of span | |
| ゼロ温度ドリフト | ± 0.05 % of span/℃ | |
| スパン温度ドリフト | ± 0.05 % of span/℃ | |
| 出力形式 | 端子台 | |
| 【TM-0432】 | ||
| 出力ch数 | 1ch | |
| 出力タイプ | 電圧出力 | |
| 出力方式 | 16 bit D/A 変換方式 | |
| 出力更新時間 | 1 ms | |
| 電圧出力 | 出力レンジ | ±10 V |
| 負荷抵抗 | 100 kΩ 以上 | |
| リニアリティ | ± 0.1 % FS | |
| ゼロ温度ドリフト | ± 0.05 % FS/℃ | |
| スパン温度ドリフト | ± 0.05 % FS/℃ | |
| 出力形式 | 端子台 | |
TM-0440 コンパレーター出力カード
| 接点出力 | 1 メーク接点出力 × 3（COMP1/COMP2/COMP3） ・個別に判定条件を設定可能 |
|
| 判定条件 | UPPER | 【TM-4100/4200/4400】 6 桁設定 【TM-4300】 7 桁設定 • UPPER ≦メイン計測値のとき、リレーON |
| LOWER | 【TM-4100/4200/4400】 6 桁設定 【TM-4300】 7 桁設定 • LOWER ＞メイン計測値のとき、リレーON |
|
| OK | UPPER またはLOWER に設定されたコンパレーターがすべてOFF のとき、リレーON | |
| ERROR | ERROR 通信以外のエラー発生時、リレーON | |
| 接点動作モード | 自動復帰モード | リレーON となった後、判定条件を満たさなくなったらリレーOFF に復帰 （判定条件UPPER、LOWER ではヒステリシスを設定可能、0 ～ 20 %） |
| 保持モード | 【TM-4100/4200/4300】 一度リレーON となった場合、判定条件を満たさなくなってもON 状態を維持 |
|
| ショット出力モード | リレーON 条件を満たした場合、指定時間ON した後、OFF に復帰する （設定可能時間：10 ～ 2000 ms、10ms 刻み） |
|
| 出力遅延機能 | 【TM-4100/4200/4300】 設定時間以上連続して設定値を超えた場合にリレーON（設定可能時間：0 ～1000 ms、10 ms 刻み） |
|
| リセット機能 | 【TM-4100/4200/4300】 保持モード時、リレーOFF に復帰させる |
|
| 最大接点容量 | DC：30 V/1 A | |
| AC：250 V/1 A | ||
| 出力更新時間 | 約10 ms | |
| 出力形式 | 端子台 | |
TM-0450 RS-232C通信カード
| ■ TM-0450 RS-232C通信カード | |
 |
|
| ● RS-232C 通信仕様 | |
| ボーレート | 9600 bps/19200 bps/115200 bps |
| データビット | 8 bit |
| パリティ | 無 |
| ストップビット | 1 bit |
| フロー制御 | ハードウェア |
| ターミネーター | CR+LF |
TM-0460 Ethernet通信カード
| ■ TM-0460 Ethernet通信カード | |
 |
|
| ● Ethernet通信仕様 | |
| 電気的仕様 | IEEE802.3 準拠 |
| 伝送方式 | 10BASE-T / 100BASE-T 自動選択 |
| 通信プロトコル | TCP/IP（IPv4）によるソケット通信 |
ゲート信号入力機能
| ■ ゲート信号入力機能 | |
| （BCD出力カード、RS-232C通信カード、Ethernet通信カードのいずれかを搭載時に有効） | |
| ゲート機能 | 【TM-4100/4200】 START/STOP/RESET 【TM-4300】 START･STOP/OFFSET/RESET 【TM-4400】 START/RESET |
| 電圧入力時 | Hi：+4.2 V ～ +5.25 V / Lo：0 ～ 0.9 V |
| 無電圧入力時 | 開放電圧：5 V ± 0.25 V 短絡電流：1 mA max 接点抵抗：50 Ω 以下 |
| ゲート信号タイミング |
【TM-4400】 STARTはLowレベルを入力している間、計測中 |
TM-0470/0480 演算機能
| ● 達成速度時間計測モード | |
| 【TM-0470】 | |
| 演算内容 | スタート条件からストップ指示計測値までに要した時間を演算 |
| 演算対象 | 回転速度/ 周速度/ 移動速度から選択 |
| 計測単位 | s（固定表示） |
| スタート指示値 | 0 ～ 999,999 ＊小数点位置は小数点位置設定に従う |
| ストップ指示値 | 0 ～ 999,999 ＊小数点位置は小数点位置設定に従う |
| 【TM-0480】 | |
| 演算内容 | スタート条件からストップ指示計測値までに要した時間を演算 |
| 演算対象 | パルス積算値 |
| 計測単位 | s（固定表示） |
| スタート指示値 | スタート状態開始タイミングで計測開始 |
| ストップ指示値 | ‐9,999,999 ～ 9,999,999 ＊小数点位置は小数点位置設定に従う |
電源・信号入出力カード組み合わせ表
| スロット名 | POWER | A | B | C | D | ソフトウエア | ||||||||
| 仕様 | 電源 | コンパレーター 出力 |
BCD出力 | RS-232C 通信 |
Ethernet 通信 |
アナログ 出力 |
電圧入力 | ラインドライバー入力 | 演算機能 | |||||
| AC | DC | 電圧出力 | オープン コレクター出力 |
1ch | 2ch | 2ch | ||||||||
| 型名 | TM-0400 | TM-0401 | TM-0440 | TM-0421 | TM-0422 | TM-0450 | TM-0460 | TM-0431 | TM-0432 | TM-0405 | TM-0406 | TM-0407 | TM-0470 | TM-0480 |
| TM-4100 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||
| TM-4200 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||||
| TM-4300 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||
| TM-4400 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
価格
| 型名 | 名称 | 価格（税込） |
| TM-4110 | デジタル回転計（表示専用/AC電源） | （税込） |
| TM-4120 | デジタル回転計（BCD出力/AC電源） | （税込） |
| TM-4130 | デジタル回転計（アナログ出力/AC電源） | （税込） |
| TM-4140 | デジタル回転計（コンパレーター出力/AC電源） | （税込） |
| TM-4111 | デジタル回転計（表示専用/DC電源） | （税込） |
| TM-4121 | デジタル回転計（BCD出力/DC電源） | （税込） |
| TM-4131 | デジタル回転計（アナログ出力/DC電源） | （税込） |
| TM-4141 | デジタル回転計（コンパレーター出力/DC電源） | （税込） |
| TM-4270 | 2チャンネルデジタル回転計 （アナログ出力/コンパレーター出力/AC電源/ 2ch電圧入力） | （税込） |
| TM-4370 | リバーシブルカウンター （アナログ出力/コンパレーター出力/AC電源/ 2ch電圧入力） | （税込） |
| TM-4470 | 通過時間・通過速度計 （アナログ出力/コンパレーター出力/AC電源/ 2ch電圧入力） | （税込） |
| 型名 | 名称 | 価格（税込） |
| TM-4100 | TM-4100シリーズベース | （税込） |
| TM-4200 | TM-4200シリーズベース | （税込） |
| TM-4300 | TM-4300シリーズベース | （税込） |
| TM-4400 | TM-4400シリーズベース | （税込） |
| TM-0400 | AC電源カード | （税込） |
| TM-0401 | DC電源カード | （税込） |
| TM-0405 | 1チャンネル電圧入力カード（TM-4100用） | （税込） |
| TM-0406 | 2チャンネル電圧入力カード （TM-4200/4300/4400用） | （税込） |
| TM-0407 | ラインドライバー入力カード | （税込） |
| TM-0421 | BCD出力カード（電圧出力） | （税込） |
| TM-0422 | BCD出力カード（オープンコレクター出力） | （税込） |
| TM-0431 | アナログ出力カード（TM-4100用） | （税込） |
| TM-0432 | アナログ出力カード（TM-4200/4300/4400用） | （税込） |
| TM-0440 | コンパレーター出力カード | （税込） |
| TM-0450 | RS-232C通信カード | （税込） |
| TM-0460 | Ethernet通信カード | （税込） |
| TM-0470 | 演算機能（TM-4100用） | （税込） |
| TM-0480 | 演算機能（TM-4300用） | （税込） |
＊本体納入後のオプションカード取付は、引き取り作業が必要です。また、製品構成によっては、取付が困難な場合があります。
詳細は、当社営業所またはお近くの販売店にお問い合わせください。
関連情報
最終更新日:2024/04/23
