磁電式回転検出器
MP-9810/MP-9830

非接触歯車検出タイプ

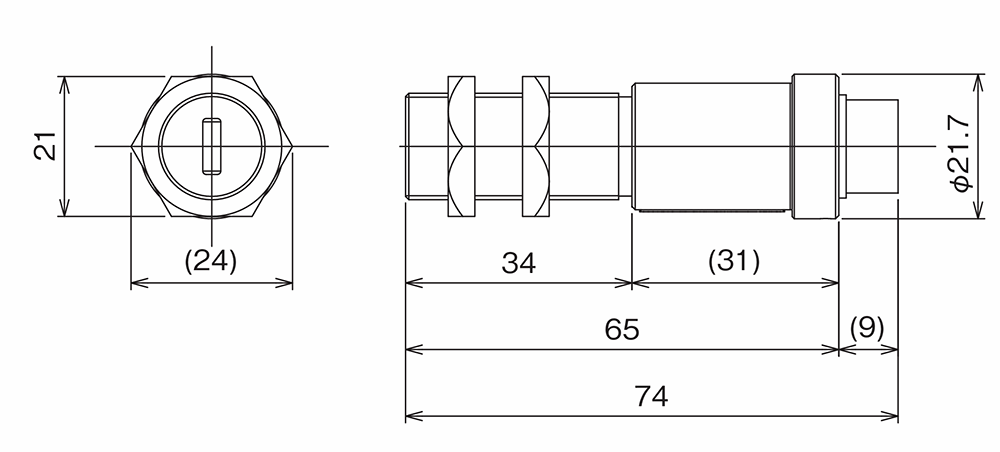

MP-9810/MP-9830

MP-9810、MP-9830 は、磁気抵抗素子、永久磁石、直流増幅器、電圧レギュレーターをコンパクトなボディ内部に組み込んだ、非接触タイプの磁電式回転検出器です。
回転軸に取り付けられた検出歯車の歯先に近接させて、超低速から高速回転まで安定した矩形波信号を出力。TM-4000 シリーズデジタル回転計やFV-1500 FV変換器などと組み合わせてアプリケーションを構築して、さまざまな回転機器の回転速度を計測します。

MP-9810（ベーシックタイプ）：0 Hz～20 kHz　信号ケーブル、延長ケーブル別売

MP-9830（高速タイプ）：0 Hz～100 kHz　信号ケーブル、延長ケーブル別売

特長

歯車からの検出距離を最大3 mmまで拡大
電源電圧 12～24 Vに対応設備組み込み時の利便性向上
耐環境性向上 IP67対応
従来機種の基本性能、寸法、取り付け形状を踏襲し置き換えも安心

検出歯車

以下仕様のものをご用意ください

歯車形状	インボリュート歯車相当
モジュール	0.5～3
歯幅	3 mm以上
材質	強磁性体（例：S45C、SS400等）

歯車モジュールと検出距離の関係

従来機種MP-981と新機種MP-9810/9830の比較モジュールと検出距離の関係

検出距離は使用する検出歯車のモジュールによって変わり、モジュールが大きいほど検出距離を長くすることができます。また、検出距離は温度にも依存し、特に周囲温度が大きく変化するような場合、検出距離をできるだけ小さくして取り付けるようにします。なお、図の検出可能範囲は、出力波形のデューティ比が 50 ％± 20 ％の範囲内にある時です。

取付け注意事項

位置合わせマークを確認

磁電式回転検出器（MP-9810/MP-9830）は、歯車の歯の中央と位置合わせマークを合わせる必要があります。

回転検出器分類一覧

電磁式（MP-900シリーズ）・磁電式回転検出器（MP-9810/9830/AP-981）　
形状・特徴分類一覧図（PDF 470 KB）

概略仕様

	MP-9810/9830
検出方式	磁気抵抗素子による検出
測定範囲	MP-9810	0 Hz～20 kHz
測定範囲	MP-9830	0 Hz～100 kHz^*１
検出歯車	強磁性体製（S45C，SS400）インボリュート歯車モジュール 0.5～3 歯幅 3 mm 以上
検出距離^*2	歯車モジュール0.5	0.5 mm
	歯車モジュール1	0.5～1.5 mm
	歯車モジュール2	0.5～2.5 mm
	歯車モジュール3	0.5～3.0 mm
電源電圧	DC12～24 Ｖ±10 % （許容電源電圧範囲10.8 V ～ 26.4 V）
消費電流	40 mA以下（12 V、25 ℃にて）
出力波形	矩形波	“Lo”レベル：＋0.5 V以下 “Hi”レベル：＋5±0.5 V 以内
出力インピーダンス	約 330 Ω
保護回路	電源極性保護、出力短絡保護
使用温度	-10 ℃～+70 ℃
保存温度	-20 ℃～+80 ℃
耐電圧	DC500 V （1分間）
耐振動（通電）	50 m/s² 10～150 Hz X, Y, Z方向（各150分）
耐衝撃（無通電）	500 m/s² 衝撃作用時間 11 ms ±X, Y, Z方向（各3回）
信号ケーブル	MX-7100/7300/8100シリーズ
質量	約 80 g （取付けナット2個を含む）
保護等級	IP67
適合規格	CEマーキング EMC指令^*3 2014/30/EU 規格 EN 61326-1 RoHS指令　2011/65/EU 規格 EN IEC 63000
付属品	取り付けナット×2個、取扱説明書×1部
適合表示器^*4	TM-4000シリーズ、FV-1500

*1 歯車モジュールによって最大測定範囲は変わります。100 kHzとは、モジュール0.5の360 P/R歯車において16,666 r/minのときの周波数です。
*2 周囲温度 +25 °C
*3 電源電圧を他社製品から供給する場合はEMC非適合
*4 TM-3100シリーズなどの従来製品にもご使用いただけます。詳細は、当社営業所またはお近くの販売店にお問い合わせください。

接続信号ケーブル

TM-3100 / TM-4100シリーズ用
MX-7105（片側圧着端子） 5m ( )
MX-7110（片側圧着端子）10m ( )
MX-7115（片側圧着端子）15m ( )
MX-7120（片側圧着端子）20m ( )

CT-6710、TS-2800用
MX-8105（両端コネクター） 5m ( )
MX-8110（両端コネクター）10m ( )
MX-8115（両端コネクター）15m ( )
MX-8120（両端コネクター）20m ( )

TM-4200 / TM-4300 / TM-4400シリーズ用
MX-7305（片側フェルール端子） 5m ( )
MX-7310（片側フェルール端子）10m ( )
MX-7320（片側フェルール端子）20m ( )
