转速测量用信号电缆
| 型号 | 长度 | 连接传感器 | 外观 | 连接计数表示器 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 信号电缆（连接传感器 连接计数表示器） | ||||||||||
| MX-005 | 5 m | MP-610**/610B**/750**/ 910**/9100/ 912**/9120/ 920**/9200/940**/940A/963 MP-810/820/830/837 （MP-081＋MX-005系列） |
＊ 如果计数表示器配有输入端子台可使用MX-000系列配MX-603/MX-6031组合。 |
TM-225** CT-6520B** CT-6710/CT-6700** FV-1100/1400**/1500/5300** SR-506**/512A** |
||||||
| MX-010 | 10 m | |||||||||
| MX-015 | 15 m | |||||||||
| MX-020 | 20 m | |||||||||
| MX-101 | 1.5 m | MP-162**/930/935/936/950/954/962 FG-1200**/1300 |
＊ 如果计数表示器配有输入端子台可使用MX-100系列配MX-603/MX-6031组合。 |
TM-225** CT-6520B** CT-6710/CT-6700** FV-1100/ 1400**/1500/5300** SR-506**/512A** |
||||||
| MX-105 | 5 m | |||||||||
| MX-110 | 10 m | |||||||||
| MX-115 | 15 m | |||||||||
| MX-120 | 20 m | |||||||||
| MX-505 | 5 m | MP-610**/610B**/750**/ 910**/9100/912**/9120/920** /9200/940**/940A/963 MP-810/820/830/837 （MP-081＋MX-500系列） |
＊ TM-5100**的输入输出信号接口为插座形式，连接时需要将电缆一端的端子去掉将导线直接插入信号插座。 |
TM-5100** TM-225** TM-2100系列** TM-3100系列** TM-4100系列 FV-1300**/1400**/1500 PA-150 |
||||||
| MX-510 | 10 m | |||||||||
| MX-520 | 20 m | |||||||||
| MX-5205 | 5 m | MP-610**/610B**/750**/910/9100/912**/9120/920** /9200/940**/940A/963 MP-810/820/830/837 (MP-081+MX-5205) |
|
TM-4200系列 TM-4300系列 TM-4400系列 |
||||||
| MX-7105 | 5 m | MP-981 MP-9820 MP-9810 MP-9830 LG-9200 LG-916** |
＊TM-5100的输入输出信号接口为插座形式，连接时需要将电缆一端的端子去掉将导线直接插入信号插座。 |
TM-5100** TM-3100系列** TM-4100系列 FV-1400**/1500 PA-150 |
||||||
| MX-7110 | 10 m | |||||||||
| MX-7115 | 15 m* | |||||||||
| MX-7120 | 20 m | |||||||||
| MX-7305 | 5 m | MP-981 MP-9820 MP-9810 MP-9830 LG-9200 LG-916** |
|
TM-4200系列 TM-4300系列 TM-4400系列 |
||||||
| MX-7310 | 10 m | |||||||||
| MX-7320 | 20 m | |||||||||
| MX-8105 | 5 m |
MP-981 MP-9820 MP-9810 MP-9830 LG-9200 LG-916** |
 |
CT-6520B** CT-6710/CT-6700** FV-5300** TS-2700**/2800/3200A** (不能使用) LG-9200,LG-916** |
||||||
| MX-8110 | 10 m* | |||||||||
| MX-8115 | 15 m* | |||||||||
| MX-8120 | 20 m* | |||||||||
| RP-0169 | 5 m | RP-432Z |  R8（3根绞线，2根屏蔽电缆） |
TM-2100系列** TM-3100系列** TM-4200系列 TM-4300系列 RV-3150** |
||||||
| RP-0181 | 5 m | RP-721** RP-7400系列 |
|
TM-225 TM-2100系列** TM-3100系列** TM-4100系列 PA-150 |
||||||
| RP-0182 | 5 m | RP-721** RP-7400系列 |
 |
RV-3150** TM-5100** |
||||||
| RP-0184 | 5 m | RP-721** RP-7400系列 |
 |
RV-3150** TM-5100** |
||||||

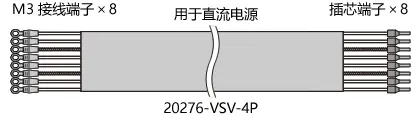

| PE3534952 (PS-D11144) |
5 m | RP-1700系列 |  |
TM-4200系列 TM-4300系列 |
||||||
| PE3534953 (PS-D11145) |
5 m | RP-1700系列 |  |
TM-4200系列 TM-4300系列 |
||||||
| PE3534954 (PS-D11146) |
5 m | RP-1700系列 |  |
TM-4200系列 TM-4300 series |
||||||
| PE3534955 (PS-D11147) |
5 m | RP-1700系列 |  |
TM-4200系列 TM-4300 series |
||||||
| 型号 | 长度 | 电缆 | 外观 | 连接计数表示器 | ||||||
| 中继电缆（电缆 连接计数表示器） | ||||||||||
| MX-603 （中继电缆） |
0.3 m | MX-000系列电缆 MX-100 〃 MX-200** 〃 MX-300** 〃 |
*TM-5100**的输入输出信号接口为插座形式，连接时需要将电缆一端的端子去掉将导线直接插入信号插座。 |
TM-5100** TM-2100系列** TM-3100系列** TM-4100系列 PA-150 FV-1500 |
||||||
| MX-6031 （中继电缆） |
0.3 m | MX-000系列电缆 MX-100 〃 MX-200** 〃 MX-300** 〃 |
|
TM-4100系列 TM-4200系列 TM-4300系列 TM-4400系列 |
||||||
| 型号 | 长度 | 连接计数表示器 | 外观 | |||||||
| BCD电缆 | ||||||||||
| AA-8207 | 3 m | TM-3120** TM-4100系列 |
|
- | ||||||
| 电源线 | ||||||||||
| AX-2050N | 3 m | TM-3100系列** TM-4100系列 TM-4200系列 TM-4300系列 TM-4400系列 |
 |
- | ||||||
| 以太网电缆 | ||||||||||
| AX-6103 | 3 m | TM-4100系列 TM-4200系列 TM-4300系列 TM-4400系列 |
 |
- | ||||||
| AX-6105 | 5 m | |||||||||
| RS-232C cable | ||||||||||
| PE3532908 (PS-D10502) |
2 m | TM-3100系列** TM-4100系列 TM-4200系列 TM-4300系列 TM-4400系列 |
 |
- | ||||||
**：停止销售产品
*：订货后生产
1个传感器与复数个计数表示器连接时，使用BNC-JPJ, BNC-JJJ 接头比较方便。
BNCTAJPJ 同轴连接器 (PE1507010)
BNCTAJJJ 同轴连接器 (PE1507025)相关产品
更新日期:2024/02/08
