车载型容积式流量传感器 FP-4135
FP-4135车载型容积式流量传感器与DF-2200型车载数字流量计或FM系列数字流量计相配套，可高精度测量汽油、柴油、煤油等
发动机的燃料消耗量，是一种小型流量传感器。
它的量程范围很宽，可从 0.1～200 L / h（测量范围比达2000：1），从怠速时的微小流量到酒精类低发热燃料高负荷状态时的大流量都可以进行高精度测量。
并且，流量传感器部分体积小，耐高温，适合在 -30 ～ +100 ℃的温度环境下使用，便于设置在发动机舱内，进行实车行驶时的油耗测量。
亮点
1.耐振动、耐恶劣环境能力强
考虑到发动机舱内的温度和试验的环境变化，流量传感器的检测单元和信号处理单元是分开的。可以
承受约 3G 的振动和 -30 °C ～+100 °C 的环境温度变化，具有优异的抗振动性和耐环境性。
振动试验 : 27.3 m/s2
温度试验 : -30 °C ～ +100 °C
2.超小型滤清器、内藏式温度传感器
成功地实现了滤清器的小型化，与本公司同类产品相比（与 FP-2140H 相比），节省空间 70% 。
超小型滤清器作为标准配置安装在传感器内部，可以保护传感器免受燃料中所含杂质的伤害。滤清器可拆卸，便于用户在实验
过程中进行维护保养。
温度传感器也是标配。
温度测量 : -30 °C ～ +100 °C
温度精度 : A級

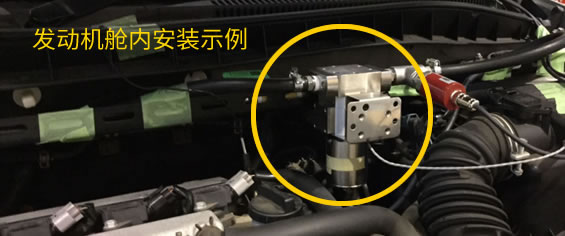

3.用SAE法兰接头（选购件）实现一键式油路连接
如果把车辆标配油管的SAE法兰接头（可选）安装在传感器的顶部，可以轻松地实现对车辆油路的一插即连。还可大大地减 少发生在发动机舱内燃料泄漏的风险。
SAE J2044法兰接头
旋入型接头 (Rc1/4)
4.宽量程，低压损，兼容酒精燃料兼容标配
宽量程量程范围 : 0.1 ～ 200 L/h
低压损採用磁性旋转编码器，减轻传感器检测单元的自重，降低阻尼，减少压力损失
兼容酒精燃料与燃料有接触的容器壁，活塞，密封圈等零部件均采用耐腐蚀性强的材料或进行表面处理

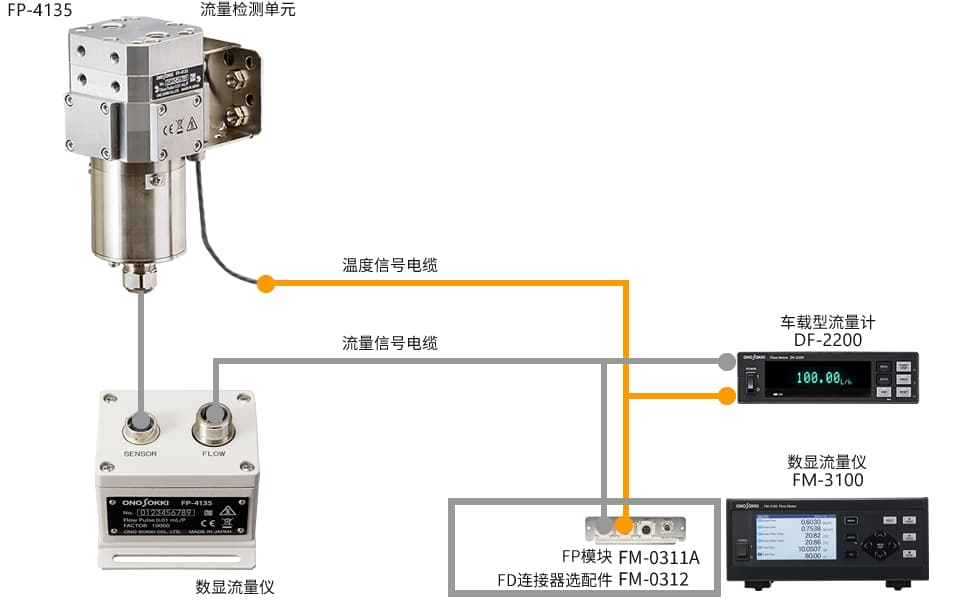

系统构成
视频（用SAE法兰接头轻松连接油耗测试的油路）
规格
| 可测溶液 | 汽油 / 煤油 / 柴油 / 重油 A / 发动机油 / 石油类普通液压油 / 甲醇 / 乙醇 / 酒精汽油混合溶液 / 刹车油等 ・当有沉淀物产生时可能无法测量，敬请注意 ・酒精燃料测试为标准配置 |
|
|---|---|---|
| 量程范围 | 流量 | 0.1 ～ 200 L/h |
| 温度 | -30 ～ 100 °C | |
| 精度 | 流量 | 读取值 ＜± 0.2 %（测试条件：20 °C，50 %RH，甲酚HS） |
| 温度 | A级 | |
| 压力损失 | ＜ 4 kPa / 60 L/h 时 (汽油) | |
| 使用温度范围 | 流量检测单元：-30 ～ 100 °C (环境温度、液体温度、不结冻) 信号处理单元：-30 ～ 70 °C (环境温度) |
|
| 输入/出油管口径 | Rc1/4 | |
| 最大压力 (耐压) | 8 Mpa | |
| 耐振动 (通电状态) | 加速度(rms 値) : 27.3 m/s2 10 ～ 1000 Hz 随机振动三维 方向各一个小时 |
|
| 重量 | 流量检测单元：约 2.0 kg 信号处理单元：约 0.4 kg |
|
| 电源 | 由DF-2200或FM系列数字流量计供给 | |
| 付属品 | 使用说明书 | |
| 适配电缆 | 依照实际使用长度选购：FP-0015(5m)，FP-0016(10m)，FP-0017(20m) | |
| 适配流量计 | DF-2200 车载型流量计 FM-3100 数字流量计 ＋ FP-0311 FP/FD用模块 FM-2500A 数字流量计 ＋ DF-0400A FP 系列传感器用测量模块 FM-1500 数字流量计 ＋ DF-0400A FP 系列传感器用测量模块 |
1※ 如果是放在发动机台架上使用测量发动机的燃油消耗时，可在传感器的初级输入端增设一个滤清器，用来延长维护保养的期限。(滤清器为另行报价)
选购产品
| 型号 | 名称 | 备注 |
|---|---|---|
| FP-0015 | 流量信号电缆 5 m | 与FM/DF系列流量仪连接用电缆 |
| FP-0016 | 流量信号电缆 10 m | |
| FP-0017 | 流量信号电缆 20 m | |
| FP-0025 | 温度信电缆 5 m | 与FM/DF系列流量仪连接用电缆 |
| FP-0026 | 温度信电缆 10 m | |
| FP-0027 | 温度信电缆 20 m | |
| FP-0035 | 压力信号电缆 5m | 与FM/DF系列流量仪连接用电缆 |
| FP-0036 | 压力信号电缆 10m | |
| FP-0037 | 压力信号电缆 20m | |
| FP-0411 | FP-4135专用 输入输出滤清器套件 | 输入输出滤清器和O型密封圈套件 |
| FP-0412 | FP-4135专用 维护保养O型密封圈套件 | 滤清器维护保养用O型密封圈套件 |
| FP-0413 | FP-4135专用 维护保养O型密封圈套件 | 滤清器维护保养用O型密封圈套件 |
| FP-0414 | FP-4135专用 温度传感器 | 標准温度传感器 A级规格 |
| FP-0415 | FP-4135专用 压力传感器追加套件 | 压力测试 0～1 MPa 、F.S.±0.5 % |
| FP-0417 | FP-4135专用 横向输入输出上盖 | 横向输入输出 Rc1/4 横出端口 |
| FP-0418 | FP-4135专用 正面安装夹具1 | 正面安装用夹具 |
| FP-0419 | FP-4135专用 改成反面安装夹具2 | 改成反面安装用夹具(不适合车载用) |
| FP-0420 | FP-4135专用 信号处理单元 安装夹具 M6 | 对应M6螺丝规格 |
| FP-0421 | FP-4135专用 Φ6mmSAE横向输入输出端口 | Φ6.3 耐压 5500 kPa |
| FP-0422 | FP-4135专用 Φ8mmSAE横向输入输出端口 | Φ8 耐压 500 kPa |
| FP-0423 | FP-4135专用 Φ6mmSAE纵向输入输出端口 | Φ6.3 耐压 500 kPa |
| FP-0424 | FP-4135专用 Φ8mmSAE纵向输入输出端口 | Φ8 耐压 500 kPa |
