FP-4135

FP-4135 車載型容積式流量検出器は、 DF-2200 車載型燃料流量計 または FM シリーズディジタル流量計との組み合わせにより、ガソリンや軽油、灯油などの燃料流量計測を高精度に実施する容積式の流量検出器です。
流量範囲は 0.1 ~ 200 L/h(測定レンジ比 2000:1)のワイドレンジを実現、アイドリング時の微少流量からアルコールなどの低発熱量燃料を使用した際の高負荷域での大流量まで測定が可能です。
また、流量検出部は小型かつ -30 ~ +100 °C の温度範囲で使用可能なため、エンジンルーム内へ設置し、実走行時の燃料流量計測に対応します。




特長

1.耐振動性・耐環境性アップ



エンジンルーム内の温度変化と環境試験までを配慮、流量検出部と信号処理部が分離しています。
約 3G の振動、-30 °C ~+100 °C の環境温度に対応し、耐振動性、耐環境性が優れています。
振動試験 : 27.3 m/s2
温度試験 : -30 °C ~ +100 °C

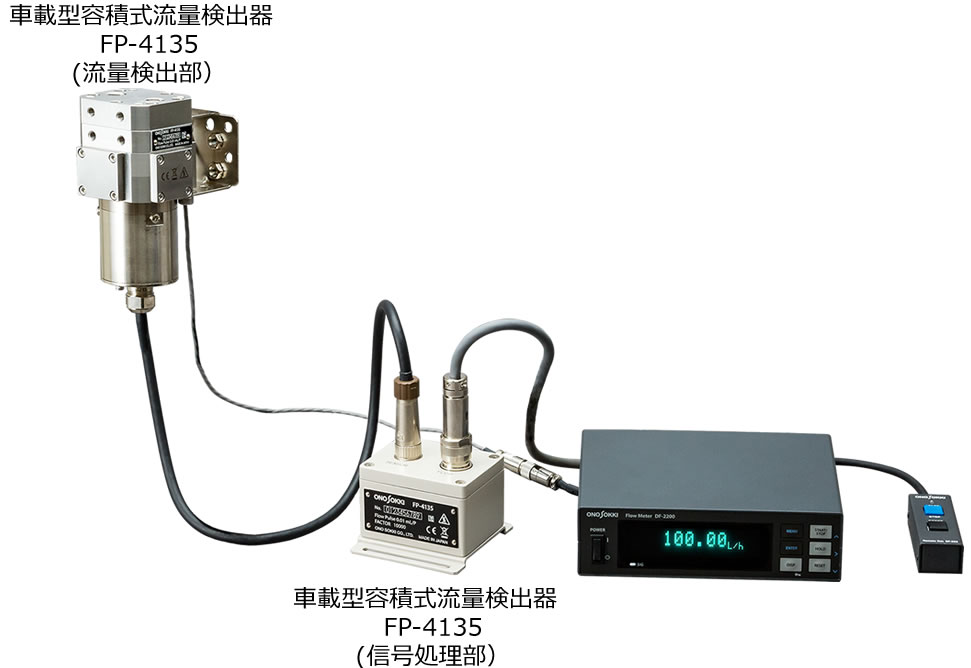

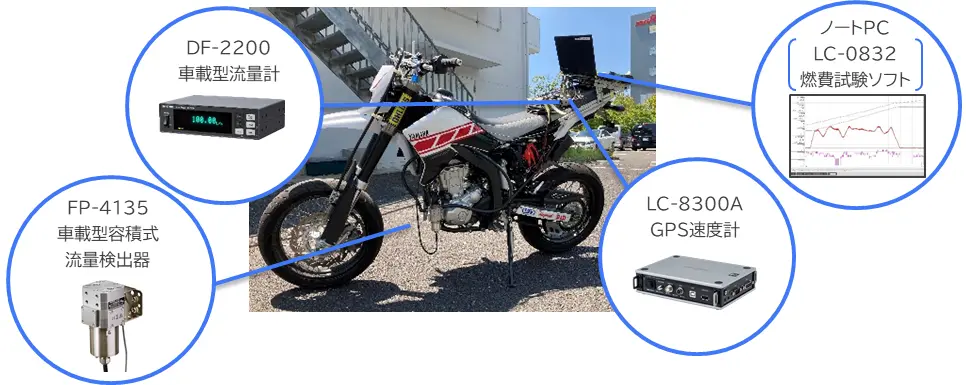

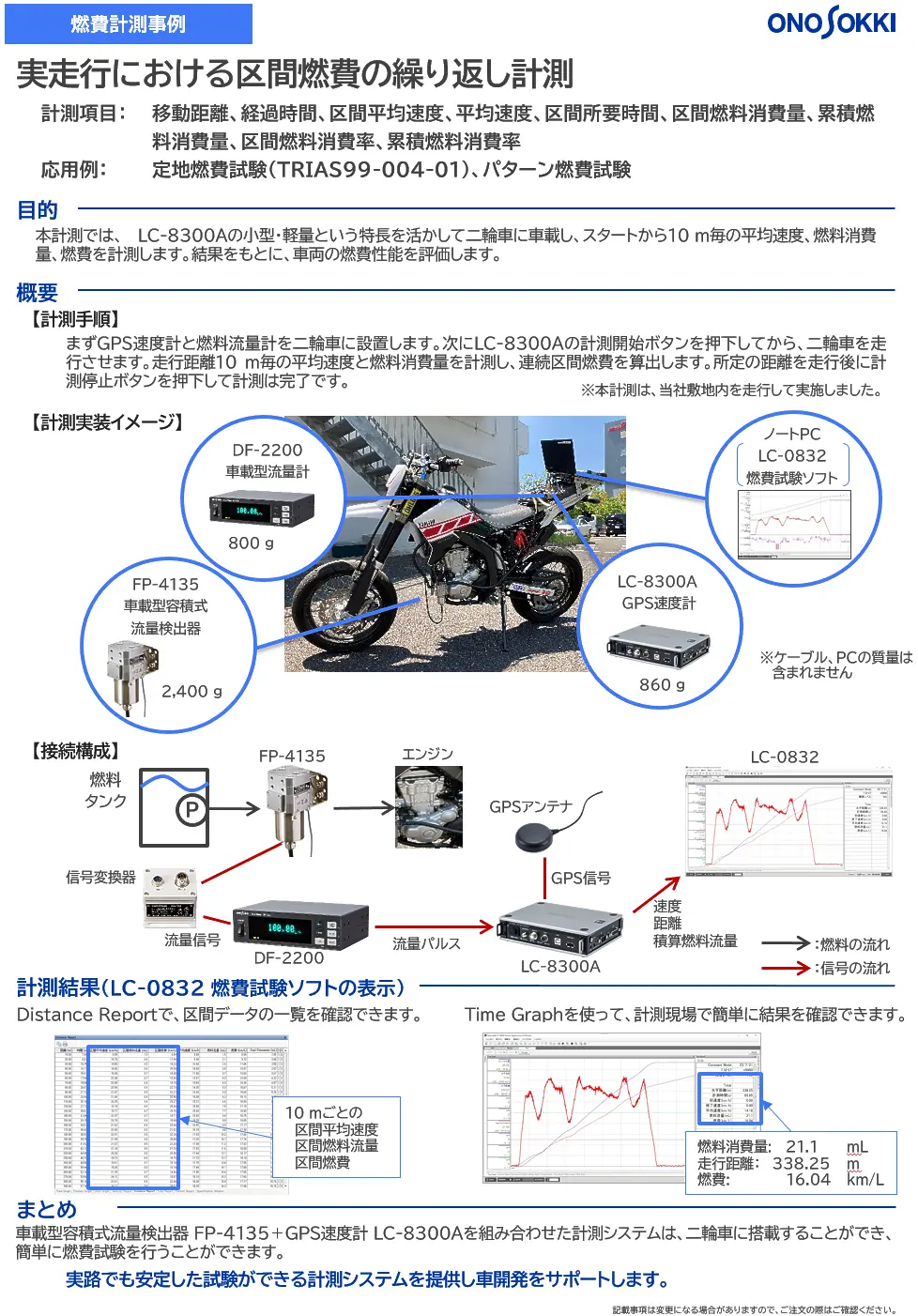

接続例

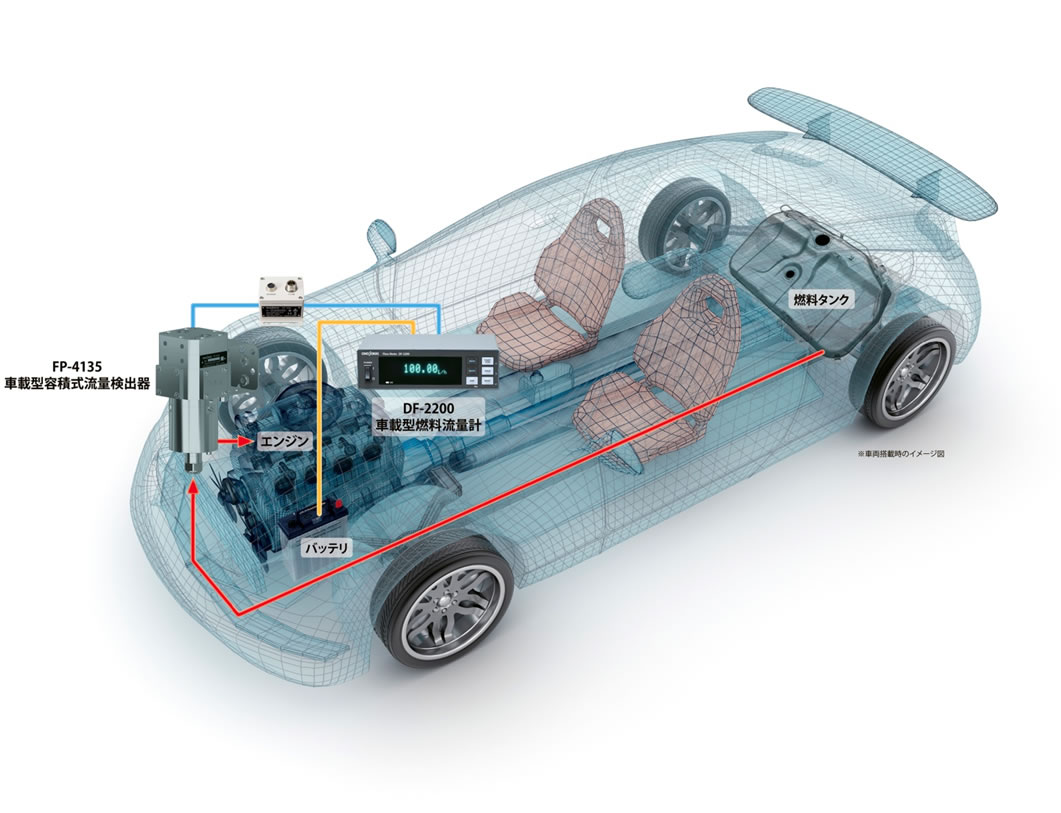

接続配置例

2. 超小型フィルタ・温度センサ内蔵



フィルタの小型化により当社比70%(FP-2140Hと比較)の省スペース化を実現。
超小型フィルタを検出器内部に標準装備、燃料に含まれる不純物から検出器を保護します。フィルタは取外し可能で試験ごとにお客様でメンテナンスが可能です。

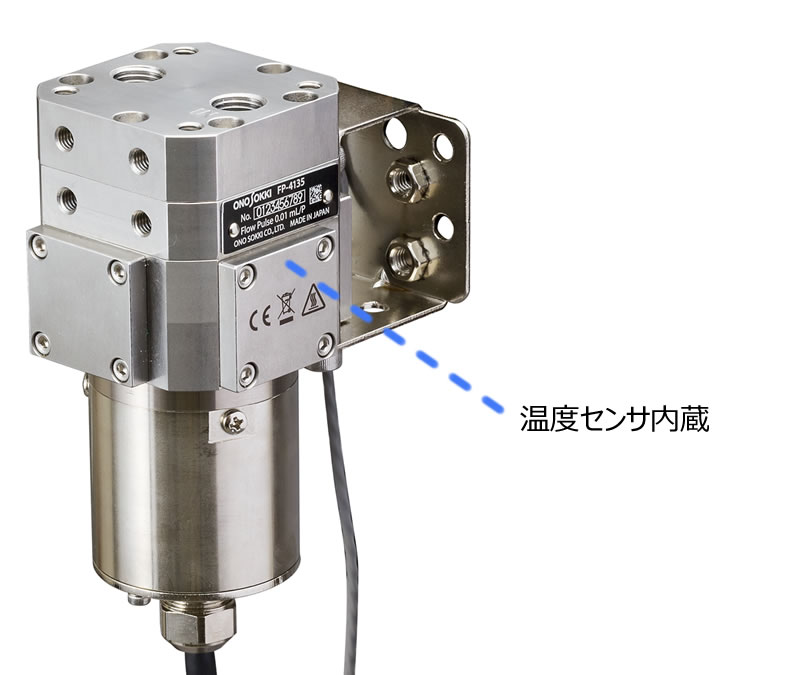

温度センサも標準装備しています。
温度計測 : -30 °C ~ +100 °C
温度精度 : A級

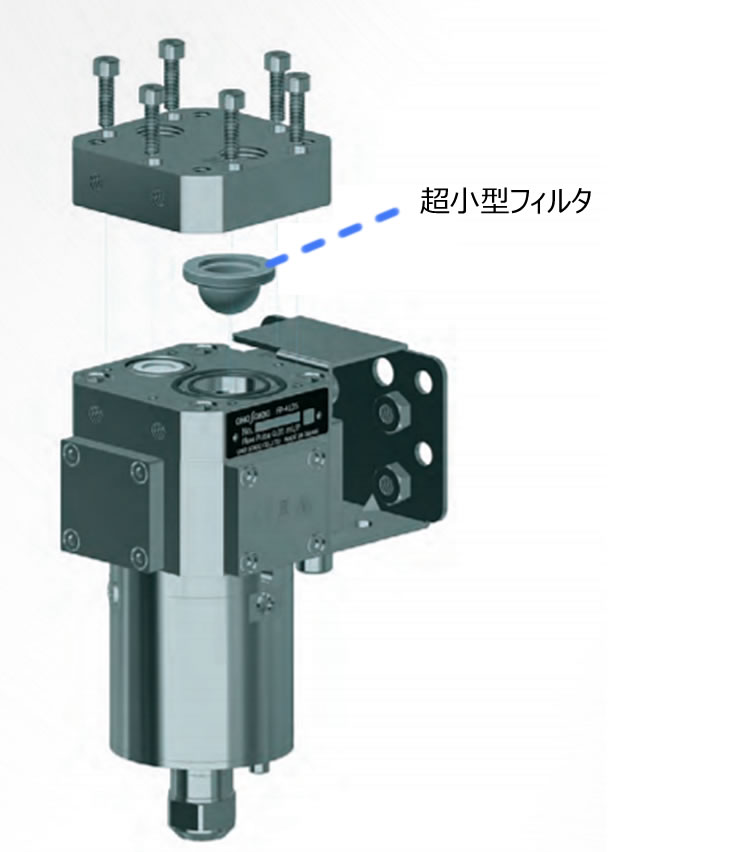

超小型フィルタ
背面イメージ

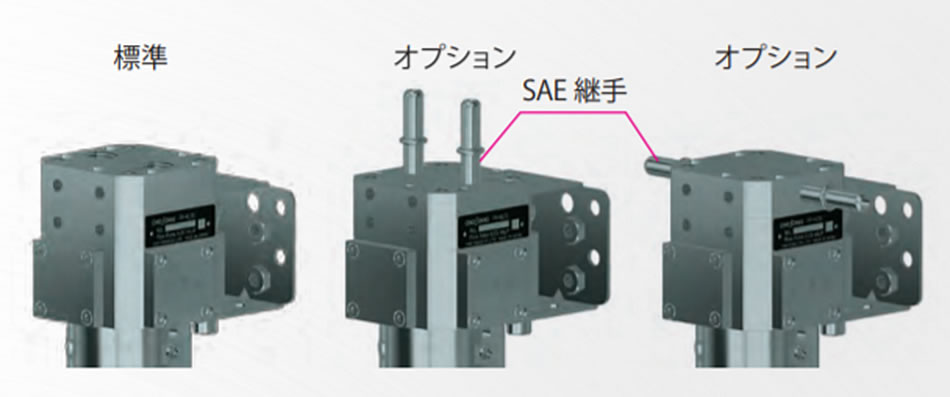

3. SAE継手(オプション)でワンタッチ配管接続



検出部の上部に実車両継手(オプション)を取付けると、車両の燃料ホースに簡単に配管できます。エンジンルーム内での燃料漏れリスクも軽減します。

SAE J2044継手

ねじ込み継手(Rc1/4)
ねじ込み継手(Rc1/4)
FP-4135

4. ワイドレンジ・低圧力損失・アルコール標準対応



ワイドレンジ    流量範囲 0.1 ~ 200 L/h

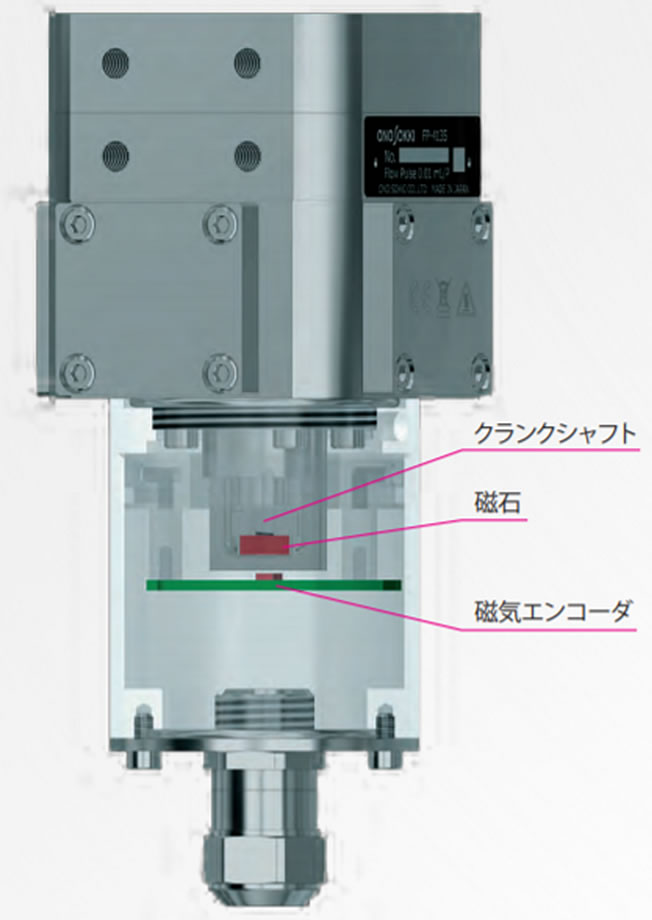

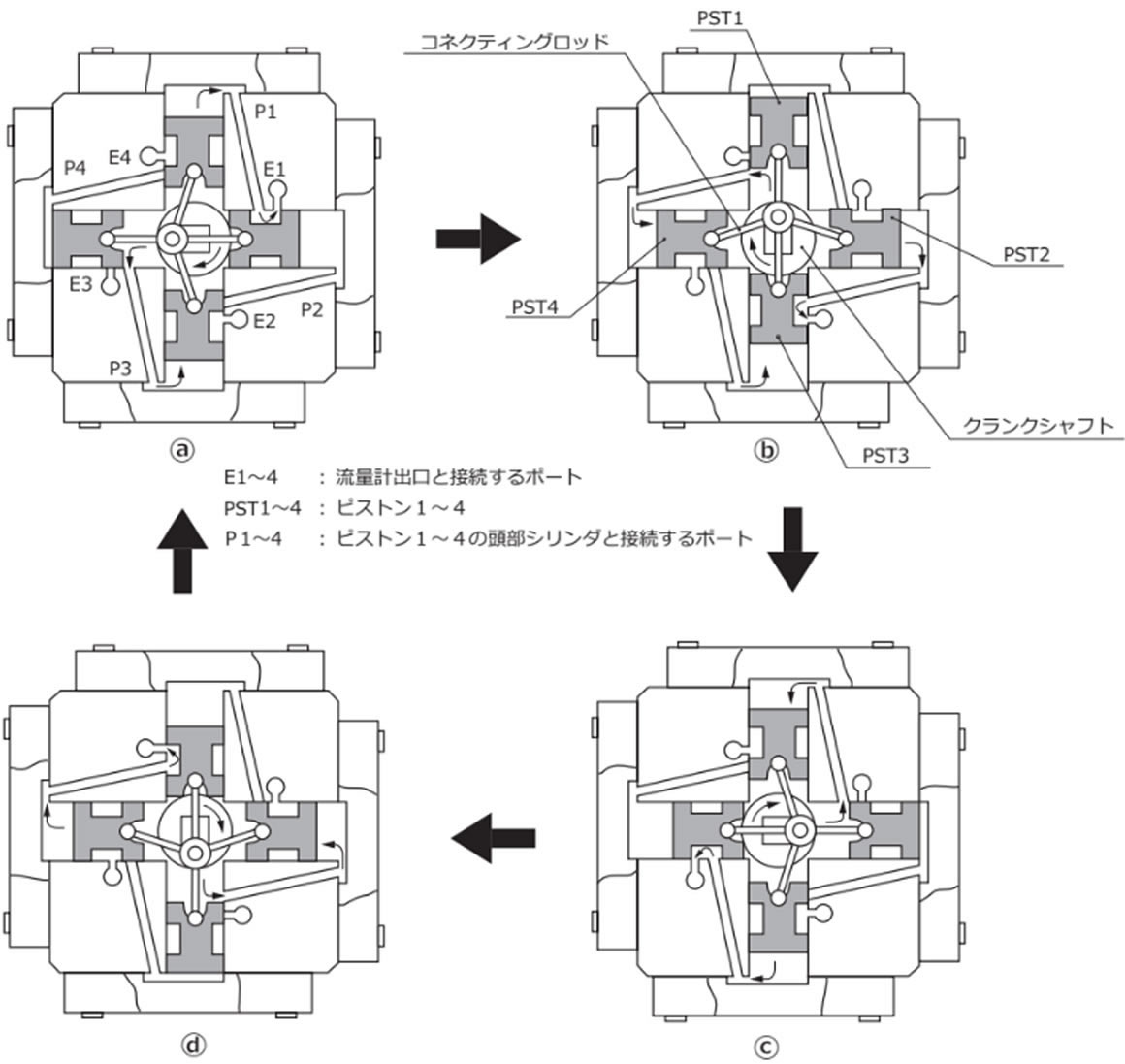

低圧力損失     磁気式エンコーダを採用し、検出部の重量を軽減することで圧力損失を低減
アルコール燃料対応 耐薬品性に優れた接液部を採用

FP-4135
DC10~28V
DC10~28V

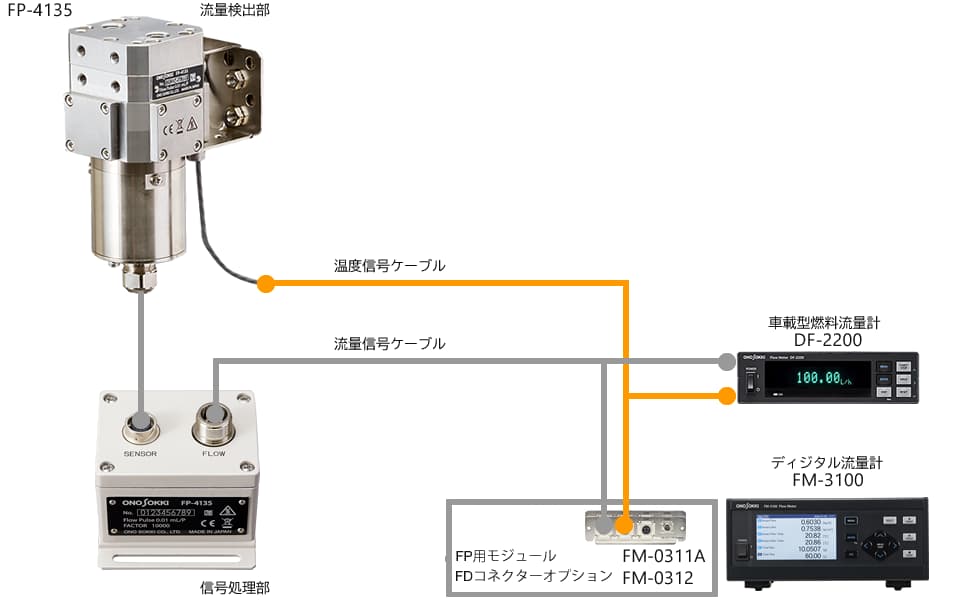

システム構成図

システム構成図

動画(SAE接手で簡単燃料流量計測)







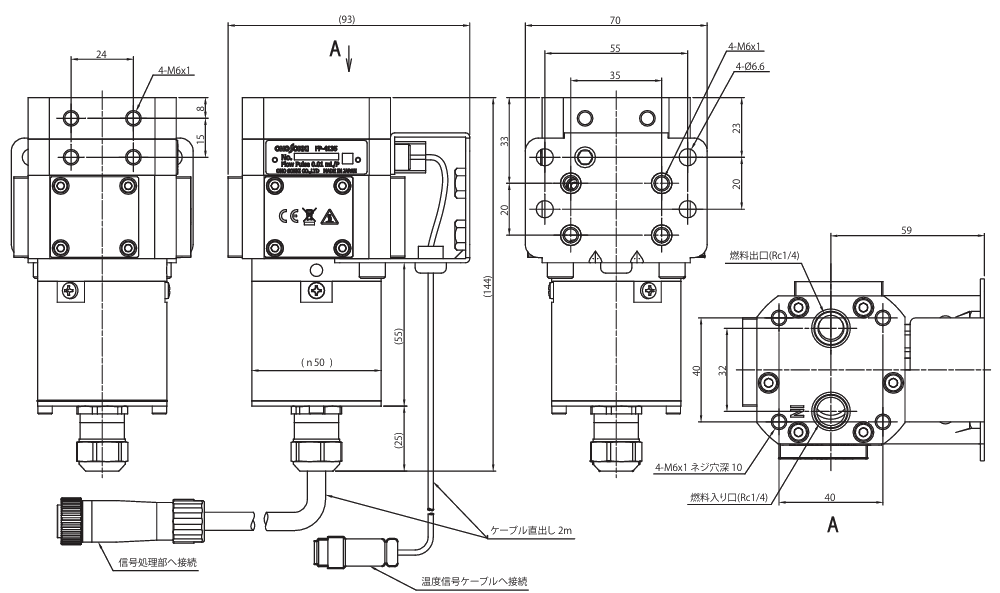

仕様

使用可能液体   ガソリン/ 灯油/ 軽油/A 重油/ エンジンオイル/ 石油系一般油圧油/ メタノール/ エタノール/ アルコールとガソリンの混合液/ ブレーキオイル など
・析出物等が発生する条件では、使用できない場合があります。ご注意ください
・アルコール標準対応
測定範囲 流量 0.1 ~ 200 L/h
温度 -30 ~ 100 °C
精度 流量 読み取り値の± 0.2 % 以内(測定条件:20 °C、50 %RH、クレンゾルHS)
温度 A級
圧力損失   4 kPa 以下/60 L/h のとき(ガソリン)
使用温度範囲   流量検出部:-30 ~ 100 °C(環境温度、液体温度、非凍結)
信号処理部:-30 ~ 70 °C(環境温度)
接続口径サイズ   Rc1/4
使用最大圧力(耐圧)   8 Mpa
耐振動(通電)   加速度rms 値:27.3 m/s2
10 ~ 1000 Hz ランダム振動
3 軸各方向 1 時間
質量   流量検出部:約 2.0 kg
信号処理部:約 0.4 kg
電源   DF-2200またはFMシリーズディジタル流量計から電源供給
付属品   取扱説明書
適合ケーブル   オプション対応 FP-0015(5m)、FP-0016(10m)、FP-0017(20m)
適合流量計   DF-2200 車載型燃料流量計
FM-3100 ディジタル流量計 + FP-0311 FP・FD用モジュール
FM-2500A ディジタル流量計 + DF-0400A FP シリーズ検出器用計測モジュール
FM-1500 ディジタル流量計 + DF-0400A FP シリーズ検出器用計測モジュール

1※ 台上エンジンベンチなどで使用する場合、流量計1次側に外付けフィルタを追加設置することで、フィルタ洗浄のメンテナンス期間を長くする事が可能になります。(フィルタは別途お見積り)





オプション

型名 名称 備考
FP-0015 流量信号ケーブル 5 m FP-4135 ⇔ FM-0311(FM-3100) / FP-4135 ⇔ DF-2200
FP-0016 流量信号ケーブル 10 m
FP-0017 流量信号ケーブル 20 m
FP-0025 温度信号ケーブル 5 m
FP-0026 温度信号ケーブル 10 m
FP-0027 温度信号ケーブル 20 m
FP-0411 FP-4135専用 入口出口フィルタセット 入口出口フィルタとOリングのセット
FP-0412 FP-4135専用 メンテナンスOリングセット フィルタメンテナンス用Oリングセット
FP-0413 FP-4135専用 メンテナンスOリングセット フィルタメンテナンス用Oリングセット
FP-0414 FP-4135専用 温度センサ 標準温度センサ A級仕様
FP-0415 FP-4135専用 圧力センサ追加セット 圧力計測 0~980 kPa 、F.S.±0.5 %
FP-0416 FP-4135専用 圧力センサ 圧力計測 0~980 kPa 、F.S.±0.5 %
FP-0417 FP-4135専用 上蓋ポート横出しブロック 入口出口Rc1/4 ポート横出
FP-0418 FP-4135専用 正面取付金具1 正面取り付け用金具
FP-0419 FP-4135専用 背面取替取付金具2 背面の取り付け用金具車両搭載不向き
FP-0420 FP-4135専用 信号処理部 取付金具 M6 M6ネジ対応穴仕様
FP-0421 FP-4135専用 Φ6mmSAE横出しブロック Φ6.3 耐圧 500 kPa
FP-0422 FP-4135専用 Φ8mmSAE横出しブロック Φ8 耐圧 500 kPa
FP-0423 FP-4135専用 Φ6mmSAE上出しブロック Φ6.3 耐圧 500 kPa
FP-0424 FP-4135専用 Φ8mmSAE上出しブロック Φ8 耐圧 500 kPa





最終更新日:2021/12/27
