DF-2200 車載型燃料流量計は、当社製FPシリーズ容積式流量検出器に対応する小型の車載型燃料流量計です。
小さなボディに燃費計測に必要な流量・温度・圧力計測、CAN通信機能を充実させました。当社 CT-6700 エンジン回転計と同様の筐体を採用、省スペースで2台積み重ねての使用も可能です。
DC 12~24 V 電源対応に加え、オプションにACアダプタを準備しており、車載計測のみならず、台上エンジンベンチ評価においても十分対応できる計測内容です。
(※FP-5000シリーズ 高分解能仕様 および FP-5150シリーズを除く)




特長

1.車載に適したコンパクト設計



外形寸法:170(W)×49(H)×120(D) ㎜ 約800 gと小型・軽量で車載しやすいサイズです。

大きさ
大きさイメージ

2. CAN出力を標準搭載



実車両計測で必須のCAN出力を標準装備しました。
瞬時流量・温度・圧力をCANロガーなどにリアルタイム出力します。

CANシステム構成

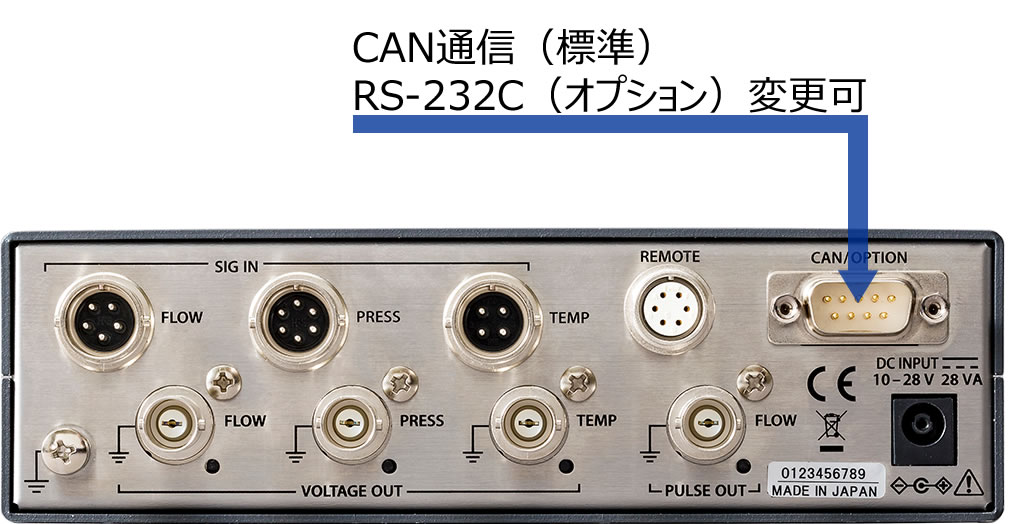

DF-2200⾞載型燃料流量計の背⾯パネルに配置されているCAN通信コネクタに、LC-0860 CANインタフェースケーブル(別売)を接続します。

CAN
背面イメージ

3. 計測機能の充実



内部サンプリングの高速化とアナログ出力への指数化平均機能により過渡計測から平均化されたデータを任意出力します。
基準密度値をあらかじめ DF-2200 に入力しておくことで、リアルタイムに質量流量換算を行ないます。
HOLD機能、オートストップ機能(オプション)、表示データの平均化処理などを、大幅に機能UPしました


4. 電源 DC 10~28 V 対応



乗用車からトラックまで幅広い試験車両に対応します。
*ACアダプタ(オプション)でAC 100~240 V に対応

DC10~28V
バッテリ用電源ケーブル(LC-0082)

システム構成図

適合検出器

適合検出器

(※FP-5000シリーズ 高分解能仕様 および FP-5150シリーズを除く)

システム構成

仕様

一般仕様

電源   バッテリ接続:DC 10 〜 28 V
AC アダプタ使⽤時(オプション): AC 100 〜 240 V 50/60 Hz
消費電力   28 VA 以下(DC 12 V 時)
使⽤環境   屋内、⾞内
⾼度   標⾼ 2000 m 以下
使用温度範囲   0 〜50 °C ※ AC アダプタの使⽤温度範囲は 0 〜 +40 °C
保存温度範囲   -10 〜 60 °C
使⽤湿度範囲   5 〜 80 %
保存湿度範囲   5 〜 85 %
外形⼨法   170 (W)× 49(H)× 120(D) mm
質量   約 800 g
安全性   IEC61010-1:過電圧カテゴリⅡ 設地保護クラスⅡ 汚染度Ⅱ
• オプションの AC アダプタ使⽤時
適合規格   低電圧指令 2014/35/EU  規格 EN61010-1(AC アダプタ使⽤時)
EMC 指令 2014/30/EU  規格 EN61326-1
RoHS 指令 2011/65/EU  規格 EN IEC 63000
適合検出器   FPシリーズ(※FP-5000シリーズ高分解能仕様およびFP-5150シリーズを除く),MF-3200
付属品   バッテリ用電源ケーブル(LC-0082 相当品)、ゴム足、取扱説明書





オプション

型名 名称 備考
DF-0221 オートストップ機能 積算オートストップ
DF-0222 RS-232C通信機能 ※DF-0222 選択時は、CAN通信不可となり、DF0225 とも同時選択も不可
LC-0860 CANインタフェースケーブル CAN通信用ケーブル コネクタ仕様(D-Sub /9pin/ オスコネクタ(本体側))
DF-0223 DF用リモートボックス
DF-0224 出力高速化機能 標準 10 ms → 1 ms に高速出力が可能
DF-0225 CAN積算値出力機能 ※DF-0222 RS-232C と同時選択は不可
PS-P20023E ACアダプタ ※電源ケーブルは別途用意
  ACアダプタ用電源ケーブル
(日本国内向け)
VPS-P20023E用 VM1391-VM1700(2m) 国内用
CT-0673 パネル取付金具 CT-6700用共用
CT-0675 保護取手 CT-6700用共用
CT-0676 遮光フード CT-6700用共用
