容積式流量検出器 FP-213S、FP-2140Sは、 FM/DFシリーズディジタル流量計との組み合わせにより、ガソリンや軽油、灯油などの燃料流量計測を高精度に実行する容積式流量検出器です。
また、ロータリエンコーダにカップリングされたモータを常時フリーピストンがニュートラル(圧力差がゼロ)に位置するよう、サーボ駆動して圧力損失補償を行う機能を備えています。

特長

1. 圧力損失補償機能があり、低圧力損失(10 Pa以下)



従圧力損失補償機能とは、流入口と流出口の差圧がゼロになるようサーボ機構で連続的に制御する機能です。
低圧力損失(10 Pa以下)を実現。検出器用の加圧装置は不要となり、高精度な流量計測が可能です。
小型エンジンの微小流量計測や、燃料の供給圧力を実車状態に限りなく近づけてエンジン性能を評価をしたい方に最適な検出器です。

構造原理図

常時フリーピストンがニュートラルに(圧力差がゼロ)位置するよう 、ロ ータリエンコ ーダにカップリングされたモータをサーボ駆動することにより圧力損失を補償する機能です。 フリーピストンの位置は常時過電流センサにより検出されています。





2. 幅広い測定レンジ



FP-213S  測定範囲 0.06 ~ 60 L/h 流量比 1:1000
FP-2140S 測定範囲 0.05 ~ 200 L/h 流量比 1:4000
幅広い測定レンジのため、モータバイクのアイドリングからアルコール燃料エンジンの高負荷領域までの測定を1台で計測可能です。



3. FP-2140S:高精度(精度:±0.2 % 読取値)

流量測定範囲全域(0.05 ~ 200 L/h)にて精度±0.2 % 読取値を実現しました。

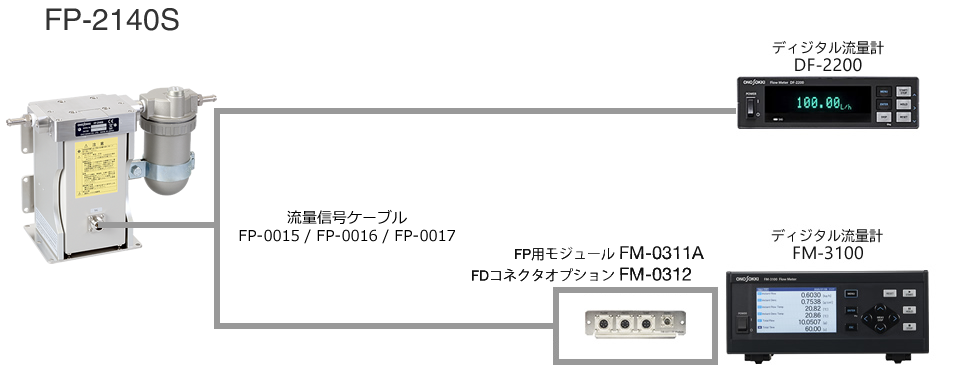

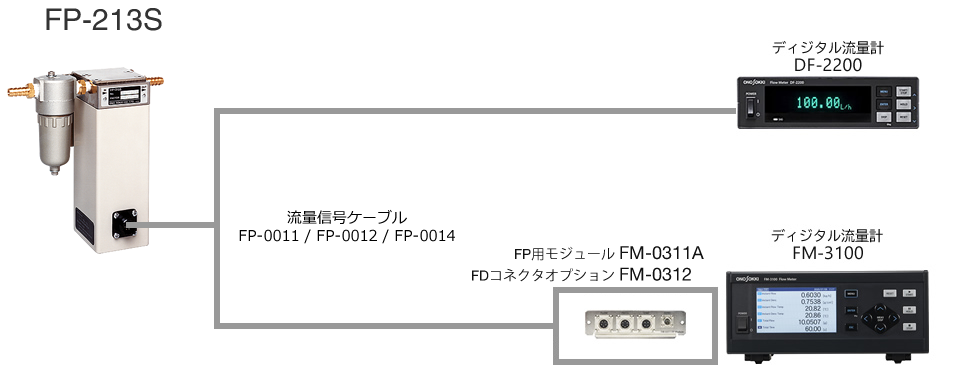

システム構成図




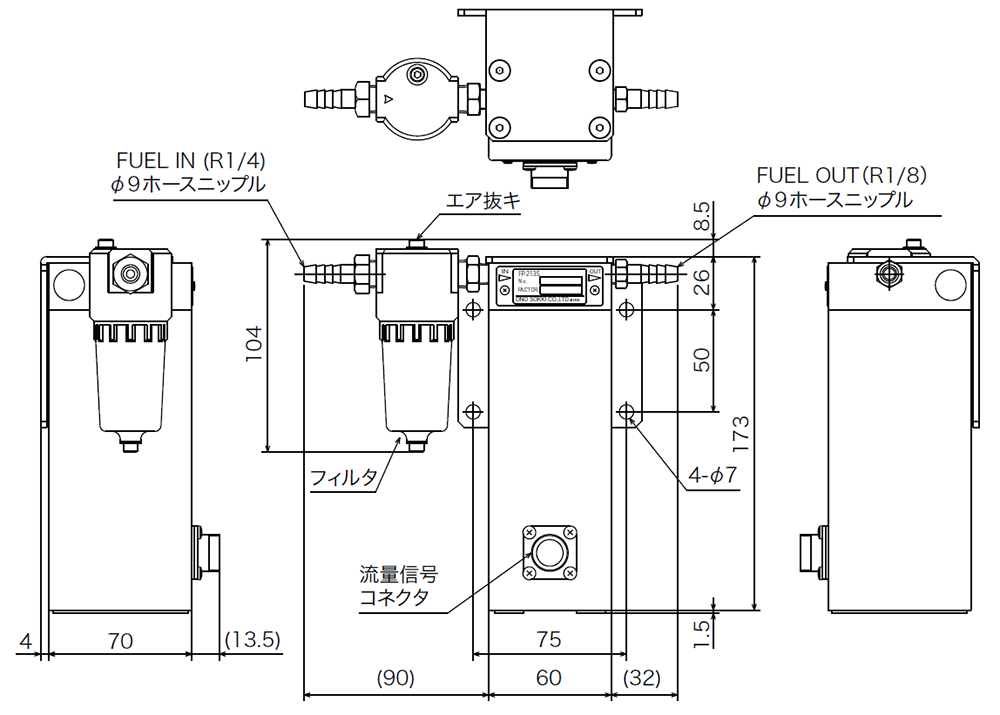

仕様

FP-213S FP-2140S
測定項目 流量
温度 - オプション
圧力 - オプション
検出方式 容積式(ピストン方式)
使用可能液体 標準仕様 ガソリン、軽油、灯油、一般石油系油圧油(※1※2)
アルコール対応
オプション
ガソリン、軽油、灯油、一般石油系油圧油(※1※2),
メタノール/エタノール・アルコールとガソリンの混合液
測定範囲 流量 0.06 ~ 60  L/h
(1 ~ 1000 mL/min、0.02 ~ 16.7 mL/s)
0.05 ~ 200 L/h
(0.83 ~ 3333 mL/min、0.01 ~ 55.5 mL/s)
温度 - -
圧力 - -
精度 流量 ±0.5 % 以内<読取値以内>
(0.06 ~ 60 L/h の全域にて)
±0.2 % 以内 <読取値以内>
(0.05 ~ 200 L/h の全域にて)
温度 - オプション
圧力 - オプション
圧力損失 0.01 kPa 以下
(フィルタ部の圧力損失を除く)
最小分解能 0.01 mL
使用最大圧力 980 kPa
使用温度範囲 0 ~ +60 °C(※1
フィルタ EH-106 標準装備
質量 約 2.5 kg (フィルタ含む) 約 9 kg (フィルタ含む)
付属品 フィルタEH-106、取扱説明書、取り付け金具、上部取付け金具用ネジ (M5×4)
流量ケーブル FP-213SとFP-2140Sで適合ケーブルは異なります。オプション表をご確認ください。
適合流量計 各種ディジタル流量計
DF-2200
FM-3100 / FM-0311

(※1):入力圧力が圧力損失より低い場合、出力側を大気開放で使用すると瞬時流量がばらつくことがあります。
(※2):高粘度流体の場合、大流量域で圧力損失補正不足になる場合があります。



オプション

型名 名称 備考
FP-0011 流量信号ケーブル 5 m FP-213S FM/DFシリーズ流量計との接続用ケーブル
FP-0012 流量信号ケーブル 10 m FP-213S FM/DFシリーズ流量計との接続用ケーブル
FP-0014 流量信号ケーブル 20 m FP-213S FM/DFシリーズ流量計との接続用ケーブル
FP-0015 流量信号ケーブル 5 m FP-2140S FM/DFシリーズ流量計との接続用ケーブル
FP-0016 流量信号ケーブル 10 m FP-2140S FM/DFシリーズ流量計との接続用ケーブル
FP-0017 流量信号ケーブル 20 m FP-2140S FM/DFシリーズ流量計との接続用ケーブル
