容积式流量传感器配小型密度计,可测量更宽范围的质量流量

由于发动机的油耗是根据能量转换的效率来评估的,因此质量流量的测量更为直接,其需求亦日趋飙升。 利用FP系列宽广范围体积流量的测试特性,结合实时的 密度测试,可轻松实现高精度的质量流量测量。



亮点

1.压力损失低

因为采用FP系列容积式流量传感器,可望将传感器的压力损失控制在20 kPa或更低(在流速为60 L/h时)。这样可将因传感器而产生的压力波动控制在最小范围内。

与连续质量流量计FZ-2200A的精度比较

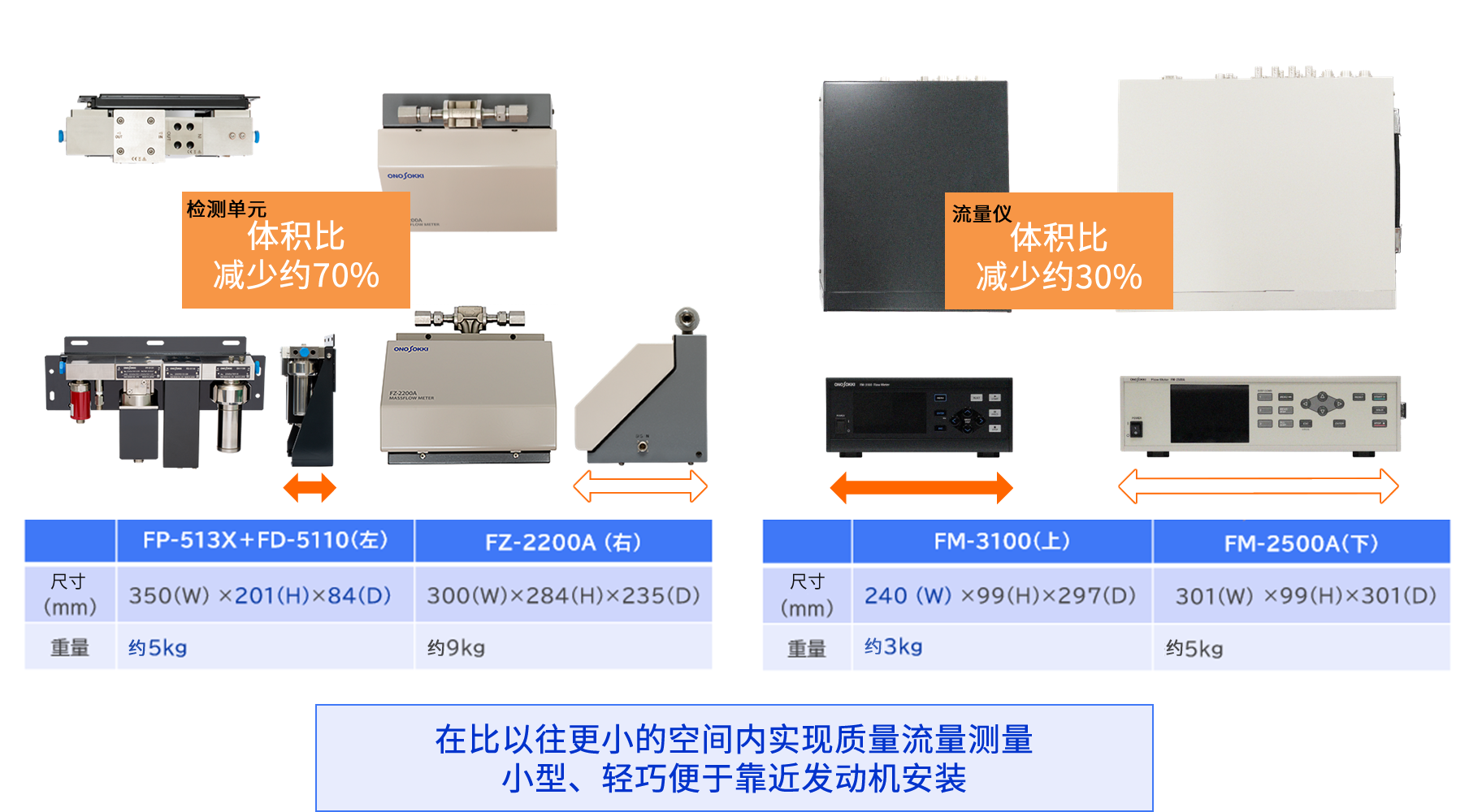

2.实现了密度与质量流量的测试

与传统产品相比,可节省50 %以上的安装空间。即使在狭窄的空间内也可以执行质量流量测量。



瞬态质量流量测试

实例:发动机启动时的瞬态质量流量测试



3.可接各种容积式流量传感器



无论是低流量到大流量,伺服型,还是防爆型、车载型的各种FP系列的传感器,只要能与FM-3100配套使用就可实现质量流量 的测试。若已购买了FP-5000系列的传感器,欲在已有传感器上追加FD-5110的用户,我们承接回收代客改装的服务、具体费 用及相关手续请咨询我们的中国子公司。



4.解除模式试验、性能试验中繁琐的燃油质量換算



发动机的研发评估必须根据车辆使用目的地的不同而改变燃油,燃料的密度根据燃油供应的不同或切换油箱而改变。这时若能 实时测量燃油的密度并自动地将它转换为质量,就可省去手工输入燃油密度值的麻烦。

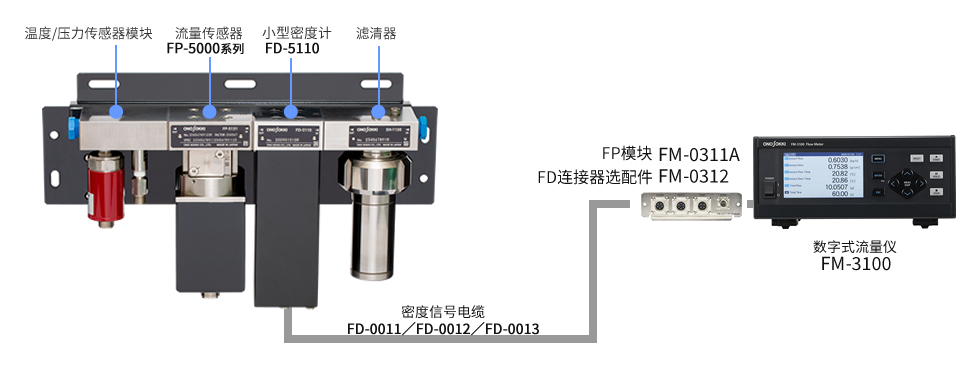

系统构成图

与容积式流量传感器FP-5000系列配套时



规格

测试项目 密度・温度
适用流体 汽油,柴油,火油,石油类普通液压油,A类重油,机油,甲醇、乙醇、酒精类汽油混合物、制动液等
测量范围 0.5000 to 2.0000 g/cm3
分辨率 0.0001 g/cm3
精度 密度 ±0.0010 g/cm3(柴油、甲酚HS,20 ℃时) ±0.1 °C
温度 ±0.1 °C
使用温度范围 +10 to +65 °C (液体温度),
-10 to +50 °C (周围温度)
尺寸 60x60x176 mm
重量 约 1.5 kg
电源 DC 5 V 60 mA (由FM-3100提供电源)
符合指令 MC 指令 2014/30/EU 欧标 EN61326-1 ClassA
Group1 RoHS指令 2011/65/EU 欧标 EN50581
输入/出端口径 Rc 3/8
付属品 使用说明书
电缆 选购配置 : FD-0011(5 m),FD-0012(10 m),FD-0013(15 m)
适用流量仪 选购配置 : 字式流量仪 FM-3100 / FM-0311A + FM-0312





选购件

型号 名称 备注
FM-0312 FD连接器选配件 FM-0311A 上追加FD用连接器
EH-0711 固定夹具 安装FD-5110用固定夹具
FD-0011 密度信号电缆 5 m 与FM-3100(FM-0311A + FM-0312)的信号联接电缆
FD-0012 密度信号电缆 10 m 与FM-3100(FM-0311A + FM-0312)的信号联接电缆
FD-0013 密度信号电缆 15 m 与FM-3100(FM-0311A + FM-0312)的信号联接电缆
