FP-5000系列

无论是低流量还是大流量都能精确测量,还能作为质量流量计使用

无论是发动机的排放试验还是性能评价用的过渡试验和稳态试验,其油耗流量变化的跨度非常大。这就要求流量计在不同工况的油耗测试中 不仅累计误差要小,还要求过渡试验时的响应灵敏度要高。为此,FP-5000新系列不但提高了脉冲分辨率,大大增强了捕捉微小流量变化的 灵敏度,还宽展了脉冲计数的范围,以适应乙醇燃料测试时流量增大的测试要求。

亮点

1.流量的细微変化都可测试

脉冲分辨率比原来的系列产品增大了20倍。可达0.0005mL/pulse 。※以FP-5130系类为例。


瞬時質量流量計測

实例:发动机启动时的瞬态质量流量测试

インジェクタ

实例:燃油喷射累积流量测试时离散性误差的比较实验

FP-5000系列流量传感器的設置方法

FP-5000系列流量传感器的設置方法



2. 传感器阵容涵盖低流量到大流量

流量传感器的测量范围广,种类齐全,产品林立。一台传感器可对应从怠速到WOT(Wide Open Throttle)油门全开等宽域范围的流量测试

按用途分流量测试量程一览表







3. 小型化省空间不占地

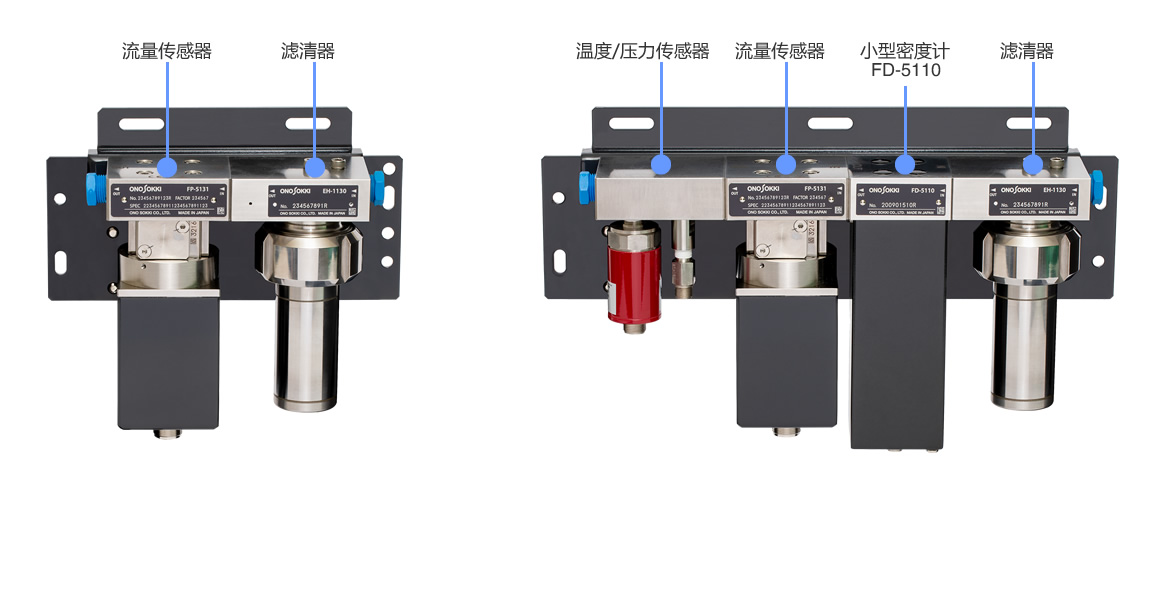

流量传感器,滤清器(附属品),温度/压力检测单元和小型密度计整合在一起,形成一体化联接,既小巧又节省空间。



4. 标配对应乙醇类燃油

流量传感器兼容乙醇类燃油,乙醇类对应功能已成标准配置。
乙醇类燃油测量在旧型号流量传感器时是一项选购功能,现在FP-5000系列
产品里已变为标准配置。这是因为随着时代的发展,人类社会正在逐渐地朝减少碳排放,走向碳中和方向努力。 我们原来旧型号产品只需考虑对应化石类燃料,可以不考虑传感器耐腐蚀的问题,但现在用户的需求变了。
因此,这也是一项符合时代潮流的举措。







系统构成图



规格

  小流量型 中流量型 大流量型
  FP-5130系列 FP-5140系列 FP-5150系列
  FP-5130系列 FP-5140系列 FP-5150系列
標准型
可测液体 汽油、柴油、火油、酒精类生物燃油、通用石油类液压油(※1)
测试范围 流量 FP-5131/5132 : 0.05 ~ 60 L/h
FP-5133/5134 : 0.05 ~ 108 L/h
(※2)
FP-5141/5142 : 0.3 ~ 300 L/h
FP-5143/5144 :0.3 ~ 600 L/h
FP-5151/5152 : 1 ~ 1440 L/h
精度 流量 ±0.0009 L/h 以内
(0.05 ~ 0.18 L/h )
±0.5 % 读取值
(0.18 ~ 108 L/h) (※7)
±0.2% 读取值 ±0.5% 读取值
压力损失 8 kPa 以下
(40 L/h 时<汽油>>)
2 kPa 以下
(60 L/h 时<汽油>>)
7.5 kPa 以下
(500 L/h 时<柴油>)
使用温度 液体 0 ~ +65 °C 0 ~ +65 °C 0 ~ +65 °C
周围环境 0 ~ +65 °C 0 ~ +65 °C 0 ~ +65 °C
油管口径 尺寸 IN:Rc3/8 (※3)
OUT:Rc3/8 (※3)
IN:Rc3/8 (※3)
OUT:Rc3/8 (※3)
IN:Rc1/2
OUT:Rc1/2
耐压 1 MPa 1 MPa 3.4 Mpa
温度/压力模块 EH-0830 EH-0830 EH-0850
测试范围 温度 0 ~ +100 °C 0 ~ +100 °C 0 ~ +100 °C
压力 0 ~ 1 MPa 0 ~ 1 MPa 0 ~ 1 MPa
精度 温度 Pt 100 A级 Pt 100 A级 Pt 100 A级
压力 ±0.25 % F.S ±0.25 % F.S ±0.25 % F.S
重量 约3.5 kg 约5 kg 约13.5 kg
附属品 使用说明书,滤清器(EH-1130或EH-1150)
固定夹具(FP-5130/5140系列是与选购件相配的附属固定夹具)
信号电缆 购产品根据所需长度选择 FP-0015(5m),FP-0016(10m),FP-0017(20m)
适配流量仪 各种数字式流量仪 高分辨率规格(FP-5132, 5134, FP-5142, 5144)及FP-5152等流量传感器不对应
FM-2500A/DF-0400A ※高分辨率规格(FP-5132, 5134, FP-5142, 5144)及FP-5151, 5152等流量传感器不对应
DF-2200 ※高分辨率规格(FP-5132, 5134, FP-5142, 5144)及FP-5151, 5152等流量传感器不对应
FM-3100/FM-0311A
滤清器/滤芯
对应酒精类燃油 滤清器 EH-1130 EH-1130 EH-1150
滤芯 EH-0031 EH-0031 EH-0051

容积式流量传感器 FP系列在以下使用条件时,流量计的瞬时流量值有可能产生波动,敬请注意。
1.流量传感器的输入端压力小于压力损失时。
2.传感器的输出端为大气开放状态使用时。
(※1) 务请咨询我们中国的子公司。
(※2) 流量测试范围可制作成从 0.02 L/h ~ 。请与我们中国的子公司洽谈。
(※3) 我们还备有选购配件(SAE油管适配器)。有兴趣者请与我们中国的子公司洽谈。

选购产品

型号 内容
FM-0312 FD连接器选配件 FM-0311A 上追加FD用连接器
FP-0015 流量信号电缆 5 m 与数字式流量仪联接用电缆
FP-0016 流量信号电缆 10 m 与数字式流量仪联接用电缆
FP-0017 流量信号电缆 20 m 与数字式流量仪联接用电缆
EH-0830 FP-513X, FP-514X用温度/压力检测单元 FP-513X, FP-514X 通用
EH-0850 FP-513X用温度/压力检测单元 FP-513X用
EH-0731 FP-513X用固定夹具(1个单元) 1个单元:固定流量传感器(包括滤清器)
EH-0732 FP-513X用固定夹具(2个单元) 2个单元:固定流量传感器和密度计或温度/压力检测单元
EH-0733 FP-513X用固定夹具(3个单元) 3个单元:固定流量传感器和密度计及温度/压力检测单元
EH-0741 FP-514X用固定夹具(1个单元) 1个单元:固定流量传感器(包括滤清器)
EH-0742 FP-514X用固定夹具(2个单元) 2个单元:固定流量传感器和密度计或温度/压力检测单元
EH-0743 FP-514X用固定夹具(3个单元) 3个单元:固定流量传感器和密度计及温度/压力检测单元
EH-0730A FP-513X, FP-514X的通用支架 使用支架时,请务必将振动控制在9.8 m/s2之下
