磁电式转速传感器
AP-981
防酸・防浸 非接触齿轮检测型
AP-981 具备耐硝酸性能（浓度 10% 以下），采用防浸型结构。符合防护等级 7（IPX7），虽非水中专用传感器，但可用于可能发生短时间浸水的环境。
这种磁电式转速传感器的内部由磁阻元件、永久性磁铁、直流放大器及电压调节器等组成，是磁通响应型传感器（电阻值随磁通大小而变化），从超低速到高速（1 ～ 20000 r/min（60 P/R）），以方形波输出。
AP-981：信号电缆 1.9 m 直出式（端子：开线）
特点
- 在水中及硝酸雾状气氛中也可测量
- 将齿轮的检测距离扩大至3 mm
- 由于是非接触式，很安全
- 小型轻量，安装简单
- 只要被测物可安装齿轮，安装位置可任意选择
检测齿轮
请使用以下规格的检测齿轮
| 齿轮形状 | 渐开线型齿轮 |
|---|---|
| 模数 | 1 ～ 3 |
| 齿宽 | 3 mm以上 |
| 材质 | 强磁性材料(如S45C, SS400等(均为日本规格)) |

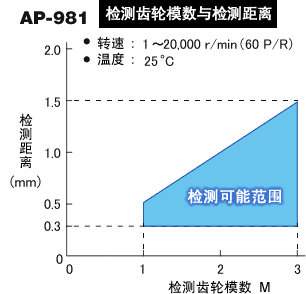

检测距离与检测齿轮模数的关系
检测距离随齿轮模数变化，模数越大可检测距离越长。
同时，检测距离也受温度影响，特别是在环境温度变化较大时，应尽量缩短检测距离进行安装。图中显示的可检测范围是指输出波形占空比在 50% ± 20% 范围内时的情况。
安装注意事项
磁电式转速传感器（MP-9800系列 / AP-981）
需要将齿轮齿的中心与定位标记对齐。
转速传感器形状特征分类一览表
概要规格
| AP-981 | |
| 检测方法 | 磁阻元件及磁性体齿轮 |
| 检测齿轮 | 強磁体（S45C，SS400等）， 模数1 ～ 3，齿宽3 mm 以上 |
| 检测距离 | 取决于齿轮的模数 |
| 测量范围 | 1 Hz ～ 20 kHz |
| 输出方式 | 浮式接地 |
| 输出信号 | 方形波 “ Hi” 电平
：＋（5±0.5）V以内、 “Lo” 电平：＋0.5 V以下 |
| 输出阻抗 | 约330Ω |
| 适用转速表 | TM-4000系列 |
| 电 源 | DC 12±2 V，约 40 mA |
| 保护电路 | 电源极性保护 |
| 使用温度范围 | －10 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸雾气中） |
| 耐电压 | DC 250 V |
| 耐振动(通电时) | 1.2mmp-p，30 Hz，1小时，X，Y，Z各方向 |
| 耐冲击(无通电时) | 490 m/s2，X, Y, Z 轴方向（各3次） |
| 重 量 | 约 130 g（包括信号线） |
| 信号线 | 耐硝酸信号电缆1.9 m，直出式 |
| 备 注 | 外形材质为聚碳酸酯，防水型，相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。 |
* 20 kHz是指假设使用60 P/R的检测齿轮时，相当于20,000 r/min的频率。
