便携式振动仪
VW-3100 新产品
（9月18日正式发售）
VW-3100 是一款便携式振动仪，拥有“聆听”、“测量”和“判断”功能，满足现场振动测量的需求。
作为测量仪器制造商，小野测器通过振动检测与信号处理技术，帮助客户解决各种振动问题。
【VW-3100的四个特点】
1. 精准捕捉机械异常信号
同时显示加速度、速度和位移，
避免错过异常信号，提升点检效率。
2. 拥有熟练技术人员的“听力”
利用可变滤波器准确识别异常噪声。
解决听棒诊断经验难以传承的难题。
3. 完整带回现场“证据”
同步进行振动测量与数据录制。
支持在办公室进行精密诊断。
4. 支持ISO评价、巡检及趋势管理
搭载ISO 20816评价及趋势管理等丰富功能，
强力辅助振动测量工作。
特长
应用示例
解决技术传承的难题
利用“听音功能”再现熟练技术人员的“听力”与“直觉”
将感官点检转化为数值与数据，实现定量化。
实现点检业务的数字化转型
利用便携式振动仪，从测量到数据趋势管理， 实现全流程的智能化。
高效解决异常噪声问题
异常噪声的原因往往是振动。
通过将正常时与发生异常噪声时的振动
“作为声音”进行听音对比，更容易调查原因。
解决异常发现的难题
VW-3100独有的“V3频带”功能，精准捕捉往往容易被遗漏的故障征兆。

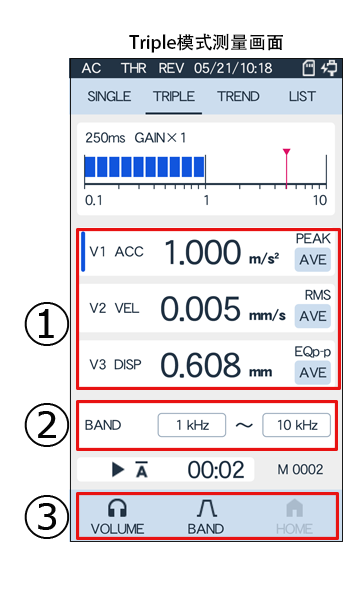

振动仪模式
除了4种显示模式（Single、Triple、Trend、List）外，还标准配备听音功能和带通滤波器。

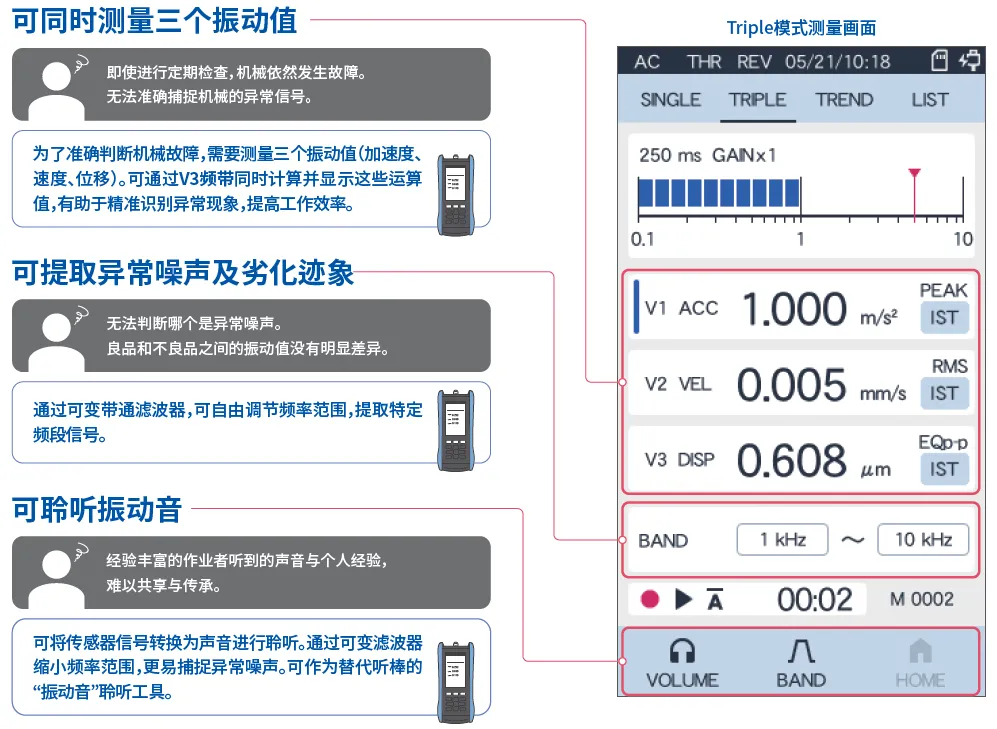

①可同时测量三个振动值
课题：
即使进行定期检查，机械依然发生故障。
无法准确捕捉机械的异常信号。
解决：
为了准确判断机械故障，需要测量三个振动值（加速度、 速度、位移）。可通过V3频带同时计算并显示这些运算 值，有助于精准识别异常现象，提高工作效率。
②可提取异常噪声及劣化迹象
课题：
无法判断哪个是异常噪声。 良品和不良品之间的振动值没有明显差异。
解决：
通过可变带通滤波器，可自由调节频率范围，提取特定频段信号。
③可聆听振动音
课题：
经验丰富的作业者听到的声音与个人经验，难以共享与传承。
解决：
可将传感器信号转换为声音进行聆听。通过可变滤波器缩小频率范围，更易捕捉异常噪声。可作为替代听棒的“振动音”聆听工具。

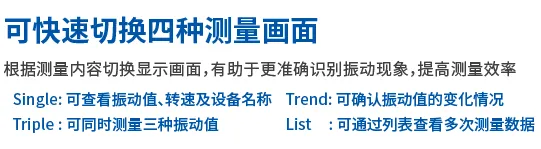

可快速切换四种测量画面
根据测量内容切换显示画面，有助于更准确识别振动现象，提高测量效率
- Single：可查看振动值、转速及设备名称
- Trend：可确认振动值的变化情况
- List：可通过列表查看多次测量数据
- Triple：可同时测量三种振动值
课题：
要像经验丰富的作业者一样，在各种噪声中识别出异常噪声，并不容易。
解决：
可针对每个1/1倍频程调整振动音的强弱。
通过突出异常噪声、降低无关杂音，能够再现经验丰富作业
者的“听音方法”，并共享他们听音时的关键要点
课题：
把数据记录器带去现场挺麻烦的。
召集现场人员确认异常噪声也比较费时费力。
解决：
可在进行测量或检查的同时进行录制。录制数据可 带回办公室，重新聆听振动音，使用O-Solution等 软件进行详细分析。也适用于技术传承
只需按下REC→START，即可在办公室进行详细分析。
课题：
不确定振动音是否发生变化。
想与异常发生时的声音进行对比聆听。
解决：
可现场切换当前测量的振动音与预先录制的振动音，
进行即时对比聆听。
利用V3频带，有助于更准确地判断是否存在异常。

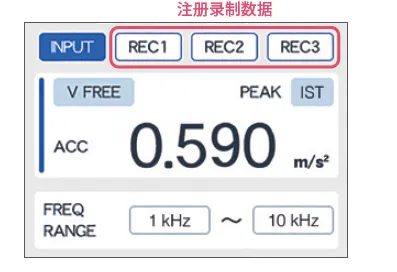

注册录制数据
课题：
想要准确捕捉异常现象。
希望测量结果不受噪声影响。
解决：
标准搭载带通滤波器之外，还可以选择更细分的频率。

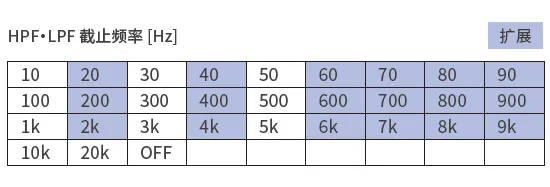

HPF・LPF截止频率［Hz］（阴影部分为扩展范围）
课题：
想脱离依赖经验的维护方式。
想在监测振动值的同时做出准确判断。
解决：
评估方法可选择绝对值评估或相对值评估。
依据ISO和JIS的评估标准，可了解设备的运行状态。
可立即判断是否超过阈值。
振动诊断辅助工具
这是用于管理振动仪测量条件及采集数据的软件。
可在软件中创建测量条件和评价标准，并发送至便携式振动仪，从而提高点检作业效率。
此外，通过振动值趋势的可视化以及与评价标准的顺畅比较，有助于提升设备维护工作的效率。
VW-0360 振动诊断辅助工具
可将VW-3100的测量数据发送至PC。
让WV-0360更加便捷
可基于在软件中将设备信息与测量条件关联后生成的ID列表，在现场确认设备信息的同时进行振动值测量。
即使是以多台设备为对象的路线点检，也能实现可靠且高效的数据采集。
※使用VW-0350时，需要配合VW-0360。

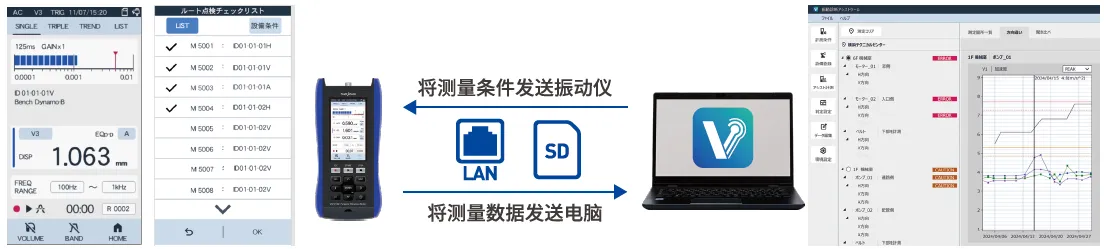

VW-0350 辅助工具联动功能
将PC上创建的测量条件发送至VW-3100

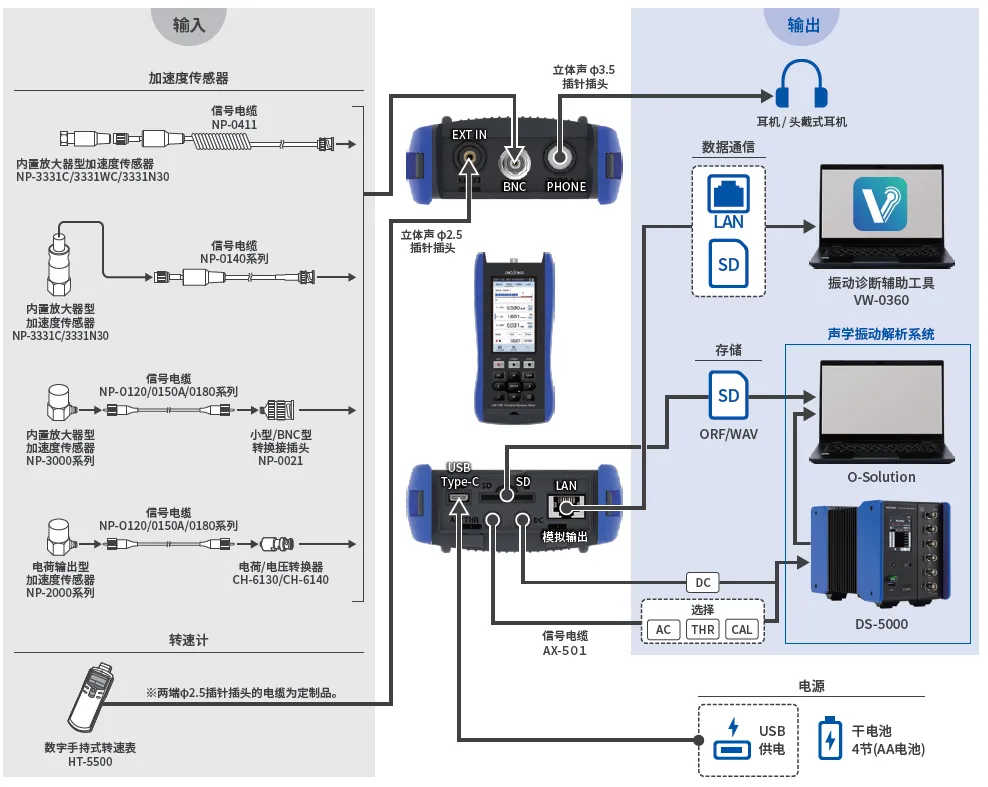

系统构成图
产品样本
规格
| 传感器输入 | ||
|---|---|---|
| 信号输入 | 内置前置放大器加速度传感器（NP-3000系列等） 外部电压信号输入（可切换） |
|
| 通道数 | 1 通道 | |
| 输入端口 | BNC（C02 型），防水（连接传感器时） | |
| 输入电压范围 | ±5 V | |
| 恒流驱动（CCLD） | 驱动电压：+23 V ～ 26 V 恒定电流：4 mA ± 25 % （25 ℃） |
|
| 绝对最大输入电压 | ±30 V（peak） | |
| TEDS | IEEE 1451.4 Ver.0.9 / 1.0 | |
| 测量范围设定 | 0.100 m/s² ～ 50000 m/s² （取决于传感器灵敏度） |
|
| 单位校准功能 | 可选择 m/s² 或 EU | |
| EU 类型 | mV/EU、V/EU、EU/V、EU/mV | |
| 传感器灵敏度设定 | 000.0100 ～ 999.9999 | |
| 模拟滤波器 | 低切 (高通滤波器) |
OFF / 1 Hz / 3 Hz / 10 Hz |
| 截止频率：–3 dB（± 1 dB）、–18 dB/Oct | ||
| 高切 (低通滤波器) |
OFF / 1 kHz / 10 kHz | |
| 截止频率：–3 dB（± 1 dB）、–18 dB/Oct | ||
| 输入频率特性 | 3 Hz ～ 15 kHz ±0.5 dB、1.5 Hz ～ 20 kHz ±3.0 dB | |
| 以 80 Hz 为基准 | ||
| 外部信号输入 | ||
| 功能 | 转速输入 / 触发输入 （可切换） | |
| 通道数 | 1 通道 | |
| 输入端口 | φ2.5 mm 迷你插孔 | |
| 转速脉冲数 | 0.5 ～ 360 P/R（以 0.5 为步长设定） | |
| 分析部分 | ||
| A/D 转换分辨率 | 24 位 | |
| 采样频率 | 64 kHz | |
| 带宽数 | 3个频带 | |
| 数字滤波器 | 高通滤波器 / 低通滤波器 | OFF / 10 Hz / 30 Hz / 50 Hz / 100 Hz / 300 Hz / 500 Hz / 1 kHz / 3 kHz / 5 kHz / 10 kHz / 20 kHz |
| fc（※）处 –3 dB（±1 dB），-48 dB/Oct | ||
| 振动严重度滤波器 | 符合 ISO 2954:2012 （高通 10 Hz，低通 1 kHz） |
|
| 测量频率范围 | 加速度 | 1.5 Hz～20 kHz |
| 速度 | 3 Hz～3 kHz | |
| 位移 | 3 Hz～500 Hz | |
| 运算部分 | ||
| 测量项目 | RMS | 带时间常数的有效值 |
| 时间常数：8 ms / 16 ms / 32 ms / 63 ms / 125 ms / 250 ms / 500 ms / 630 ms / 1 s | ||
| PEAK | 时间波形的绝对值最大值 | |
| P-P | PEAK 值的 2 倍 | |
| CF | 每 500 ms RMS 最大值与 PEAK 最大值之比（PEAK / RMS） | |
| EQpeak | RMS 的 √2 倍 | |
| EQp-p | EQpeak 的 2 倍 （仅当将［V3 Band Condition］的［MODE］ 设置为［DISP］时才可以测量EQp-p。） |
|
| 运算项目 | 瞬时值 / 最大值 / 平均值（对各测量项目同时计算） | |
| 显示部分 | ||
| 显示屏 | 4.3 英寸透射型 LCD（带电容式触控面板） | |
| 刷新 | 运算值 | 选择 500 ms / 1 s |
| 外部接口 | ||
| LAN | 测量条件与数据收发 （需选件 VW-0350、VW-0360） |
|
| USB 供电 | 功能 | 仅供电（不支持 USB PD） |
| SD 卡 | 支持卡 | SD、SDHC、SDXC 最大 64 GB |
| 输出部分 | ||
| 模拟输出 | AC/THR 接口 | AC 输出 / THR 输出（可切换） |
| DC 接口 | DC 输出 | |
| 输出阻抗 | 50 Ω | |
| AC / THR 输出 | 输出对象 | AC：任意1个频带经过计算后的信号 THR：数字处理前的信号 |
| 输出端口 | φ2.5 mm 迷你插孔 | |
| 输出电压范围 | ±5 V | |
| 偏置电压 | ±20 mV 以内 | |
| DC 输出 | 输出对象 | 选择的1个频带的有效值计算数据 |
| 输出端口 | φ2.5 mm 迷你插孔 | |
| 输出电压范围 | 0 ～ +5 V | |
| 偏置电压 | ±20 mV 以内 | |
| 耳机输出 | 输出对象 | 任意1个频带经过带通滤波处理前或处理后的信号 |
| 输出端口 | φ3.5 mm 迷你插孔 ×1（可连接 φ3.5 mm 立体声耳机/耳麦） | |
| 最大输出 | 18 mW（典型值，负载 20 Ω 时） | |
| 音量调节 | 20 个阶段 | |
| 校准输出 | 输出信号（AC） | 正弦波 160 Hz，幅值 1.0 V（peak）±3 % |
| 输出信号（DC） | 0.707 V ±3 %（不含 DC 偏置） | |
| 输出增益 | ×1, ×2, ×5, ×10, ×20, ×50, ×100 | |
| 一般规格 | ||
| 电池 | 类型 | 5 号碱性电池（LR6）或镍氢充电电池（HR6）4 节 |
| 连续工作时间 | LR6：4小时以上(使用主机设置初始设置的振动仪模式、NP-3331C、模拟输出、耳机输出OFF) ※连续工作时间指的是使用松下EVOLTA NEO 电池测得的结果。 |
|
| USB 供电 | 输入电压范围 | DC 4.75 V ～ 5.25 V |
| 绝对最大输入电压 | DC 6.5 V | |
| 电流消耗 | 5 V 供电时 ≤900 mA | |
| 移动电源 | 仅限满足上述供电规格的电源 | |
| 时钟备用电池 | 锂充电电池 | |
| 使用温度范围 | -10 ℃ ～ +50 ℃（不含电池） | |
| 使用湿度范围 | 20 ～ 90 % RH（无结露） | |
| 保存温度范围 | -20 ℃ ～ +60 ℃（不含电池） | |
| 保存湿度范围 | 10 ～ 90 % RH（无结露） | |
| 外形尺寸 | 104 mm(W) × 223 mm(H) × 42 mm(D) | |
| 重量 | 约 625 g（仅主机，含电池） | |
| 防水 / 防尘 | IP54（连接 NP-3331WC、安装耳机与外部输入端子盖、底盖、电池盖时） | |
| 符合标准 | CE 标志 EMC 指令：2014/30/EU 标准 EN 61326-1:2021 RoHS 指令：2011/65/EU 标准 EN IEC 63000 |
|
| 附属品 | 简易使用说明书 / AX-501 ×1 / SD 卡 / BNC 盖 | |
| ※ fc：截止频率 | ||
