在声学测量方面的相关领域里,我们小野测器紧紧抓住传声器为突破口,以声强分析为技术上的制高点,开发了一批又一批测量环境噪声和工业现场噪声用的声级计, 以及对声音的感觉进行评估的音质评价系统等分析仪器。不仅向社会提供了有关声学测量和分析用的整套设备,还提供了数据采集后的二次处理分析软件,以及其他相关的技术咨询。我们也承接一些用于声学研究和评估用的全消声室,半消声室及 混响室的设计和施工。

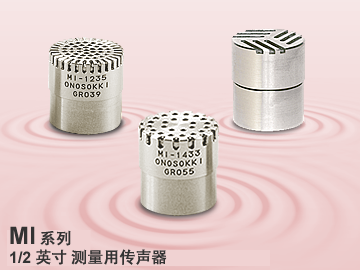

MI系列 1/2英寸测量用传声器

静电型传声器的构造

声强探头的工作原理

声级计基础(日文)

声品质评价(日文)

声学测量仪器应用实例声级计测量应用实例

传声器及前置放大器用信号电缆与配件噪声振动相关标准(ISO/IEC/JIS)

传声器

测量用传声器
MI-1271
1/2英寸测量用传声器
详细说明
MI-1235
1/2英寸测量用传声器
详细说明
MI-1433
1/2英寸测量用传声器
详细说明
MI-1531
1/4英寸测量用传声器
详细说明
MI-1211
MI-1235
MI-1433
MI-1211
特长

灵敏度高,对应低频噪声测量。
对应温度范围大(-30 ℃~80 ℃)

测量频带1 Hz~20 kHz宽频带高性能测量用传声器,符合IEC 61094-4 Type WS2F
特长
适合用于环境噪声,建筑声学以及电子电器与机械设备的放射噪声的测量及分析应用。

测量频率范围 10 Hz – 20 kHz的宽频带高性能传声器,符合IEC 61094-4 Type WS2F。



特长
适合用于环境噪声,建筑声学以及电子电器与机械设备的放射噪声的测量及分析应用。

测量频率范围 20 Hz – 8 kHz的经济型传声器,符合IEC 61094-4 Type WS2F。
特长
采用背驻极体方式
前置放大器采用BNC接头可直接连接分析仪与记录仪(需具有 2 mA ~ 20 mA 的定电流电源仪器)。

能测量20 kHz以上的超声波。

可以测定高声压。
传声器单体可测到168 dB,与前置放大器MI-3140组合,可测到157 dB。
规格(简要)
响应类型
声场型
频率范围

1 Hz ~ 20 kHz (±2 dB)

偏极电压
0 V
灵敏度
-26 dB±1.5 dB re. 1 V/Pa、50 mV/Pa (1 kHz)
静电容量
12 pF
最大声压级

135 dB(配套MI-3170)

本体噪声
14 dB(A)以下
规格(简要)
响应类型
声场型
频率范围
10 Hz - 20 kHz
偏极电压
0 V
灵敏度

-29 dB±3 dB



静电容量
13 pF
最大声压级
143 dB
本体噪声
19 dB(A)以下
规格(简要)
响应类型
声场型
频率范围
20 Hz - 8 kHz
偏极电压
0 V
灵敏度

-29 dB±3 dB



静电容量
13 pF
最大声压级
143 dB
本体噪声
19 dB(A)以下
规格(简要)
响应类型
声场型
频率范围
20 Hz - 100 kHz
灵敏度
-48 ± 3 dB
静电容量

7 pF(Typical)



最大声压级
157 dB
本体噪声
30 dB(A)以下
配套前置放大器
MI-3170
配套前置放大器
MI-3111
配套前置放大器
MI-3111
配套前置放大器
MI-3140
↑ 点击各产品图标可链接详细说明


1/2英寸传声器用前置放大器
MI-3170
1/2英寸传声器用前置放大器

详细说明
MI-3111
1/2英寸传声器用前置放大器

详细说明
MI-3140
1/4英寸传声器用前置放大器
详细说明
MI-3310
MI-3111
MI-3140
特长

可在较大的温差范围(-30 ℃~80 ℃)的环境下使用。
频率范围宽,可测低频。

可测微小噪声。
特长
可使用定电流驱动方式驱动,采用BNC型信号端子,可直接连接支持定电流驱动方式的各种分析仪,放大器,记录仪等使用。
符合CE标准,采取了EMC对策处理,抗干扰能力强。
特长
可以测定高声压
规格(简要)
频率范围
10 Hz ~ 40 kHz(+0.1 dB、-0.2 dB、于1 kHz)
1 Hz ~ 40 kHz(+0.1 dB、-1.5 dB、于10 Hz)
插入损失
0.15 dB
输入阻抗
40 GΩ
本体噪声

3.3 μV 以下

(于A加权)
失真率
0.0316 % 以下
电源电压
CCLD (定电流驱动)
2 ~ 4.5 mA、DC 15 ~ 26 V
最大输出电压
±8 V(峰值)
规格(简要)
频率范围

10 Hz ~ 20 kHz(±1.0 dB、于1 kHz)
20 Hz ~ 20 kHz(±0.6 dB、于1 kHz)

插入损失
1.0 dB
输入阻抗
约5 GΩ
本体噪声
5.0 μV 以下
(于A加权)
失真率
1 % 以下
电源电压
CCLD (定电流驱动)
0.5~5 mA DC 15~25 V
最大输出电压
±5.6 V(峰值)
规格(简要)
频率范围
10 Hz - 100 kHz
增益
-2.4 dB±1 dB
(1 kHzにて)
输入阻抗
约 20 GΩ
本体噪声
6 µVrms 以下
(在FLAT时)
失真率
3 %以下
电源电压
±15V
最大输出电压
7 Vrms
配套传声器
MI-1235
MI-1433
MI-1234*
MI-1432*
MI-1233*
MI-1431*
配套传声器
MI-1235
MI-1433
MI-1234*
MI-1432*
MI-1233*
MI-1431*
配套传声器
MI-1531
↑ 点击各产品图标可链接详细说明

*:已停产



指向性传声器 传声器用放大器
MI-8100
指向性传声器
详细说明
SR-2210
2通道传感器放大器
详细说明
MI-8100
特长
能非常灵敏地捕捉对象声的指向性传声器。
对于简易音源探测或用于检测异常噪声时去除背景噪声非常有效。
特长
SR-2210 是专门为不能提供恒电流输出的分析仪或数据采集器而设计的,2通道恒电流驱动传感器放大器。 用一般的 BNC 电缆就可直接连接 MI-3111 传声器前置放大器和 NP-3000 系列的加速度传感器。 SR-2210小型紧凑,重量轻,电池驱动,准备操作简方便,是构成简易测量系统的理想产品。
规格(简要)
指向性
小角度
频率范围
50 Hz - 20 kHz
灵敏度
-30 dB ± 3 dB
最大声压级
137 dB
本体噪声
26 dB (A) 以下
附属品
放风球罩
规格(简要)
频率范围
1 Hz ~ 20 kHz (±0.5 dB),负载阻抗大于100 kΩ
增益
-10、 0、 10、 20、 30、 40、 50、 60dB (10 dB,8 档选择,±0.2 dB) ±0.2 dB)
输入阻抗
1 MΩ ± 0.5 %
本体噪声
小于-105 dBVrms(A), 小于-100 dBVrms(C),小于-95 dBVrms(FLAT)
输入截止频率
约 0.16 Hz
输入电压
最大 12.5 dBVrms
(±6 V)
频率补偿特性
A、 C、 FLAT
输出截止频率
约 0.2 Hz (负载阻抗大于100 kΩ)
约 0.4 Hz (负载阻抗大于 50 kΩ)
输出电压
最大 12.6 dBVrms
(±6 V)
推荐构成
配套传声器,前置放大器,信号电缆
信号电缆/
转接配件
放大器
MX-100系列 SR-2210
AU-2200*
NP-0130
+NP-0021
SR-2210
AU-2200*
AG-3300系列 AU-2200*
AG-3300系列 AU-2200*
↑ 点击各产品图标可链接详细说明

*:已停产




测试系统构成


声强探头应用测试系统构成实例



声强探头

声源可视化传声器探头 声强探头
MI-5420
声源可视化传声器探
详细说明
MI-6420
3轴声强探头
详细说明
MI-6420
特长

声源可视化传声器探头架有2种,高频用探头架与低频用探头架, 按照用途更换探头架。高频用探头架传声器的间隔是60 mm, 频率范围是1000 Hz-8000 Hz。低频用探头架传声器的间隔是120 mm, 频率范围是500 Hz- 4000 Hz。有许多需求需要1000 Hz以下及 5000 Hz以上的带域进行声源探查。

特长
3轴声强探头使用4个传声器分别设置在正4面体的4个顶点的独特构造。通过4个传声器的任意2个传声器的组合(供6种)可测得各组合方向的声强,由此可得出X,Y,Z坐标方向的声强成分,即3轴声强测量值。
规格(简要)
探头构造
4面体顶点4传声器设置
传声器类型
1/4英寸测量用传声器
灵敏度
-38dB ± 3 dB
声压级

最大110 dB (1 kHz,THD 3 %)



温度系数
0.1 dB/10℃(TYP)
传声器间距

低频段用 120 mm

高频段用 60 mm

测量频率范围

低频段 500 Hz ~ 4 kHz

高频段 1 kHz ~ 8 kHz

附属品
携带盒,传声器位置确认板,BNC电缆0.2m,BNC-JPJ连接头,安装配件,补偿数据用光盘,使用说明书。



规格(简要)
探头构造
4面体顶点4传声器设置
传声器类型
1/4英寸背驻极体方式测量用传声器
灵敏度
-17 dB ± 3 dB
声压级
最小32 dB(A) , 40 dB(F)
最大125 dB(1 kHz, THD 3 %)
温度系数
0.1 dB/10℃(TYP)
传声器间距
低频段用 60 mm
高频段用 20 mm
测量频率范围
低频段 40 Hz ~ 1.2 kHz (-1 ± 1 dB)
高频段120 Hz ~ 3.6 kHz (-1 ± 1 dB)
~ 5 kHz (-2 ± 1 dB)
被测对象到测量位置的最短距离
低频段约 40 mm
高频段约 14 mm
附属品
信号电缆(5 m),传声器设置配件(低频段用 60 mm,高频段用 20 mm),携带盒
配套放大器
CF-0610 4通道传声器放大器
配套校准器
MI-0620 声压相位校准器
↑ 点击各产品图标可链接详细说明




声级计



声级计测量应用实例





声级计
LA-1411
积分平均型 (Class 2)
普通声级计
详细说明

LA-1441
积分平均型 (Class 2)
普通声级计
详细说明
LA-4441
积分平均型 (Class 1)
精密声级计
详细说明
LA-1410
LA-1440
LA-4440
特长
● 机械噪声级或产品检查用声级计Class 2 (普通声级计)
● 价廉,高性能的机型
特长
● 适用于作业环境及环境噪声测量的声级计 Class 2(普通声级计)
● 配置有定时器和触发自动测量功能
● 可以收录声压级趋势,其保存间隔从1ms开始(Lp收录功能)
● 配置USB 与 RS-232C接口


特长
● 适用于噪声分析及产品质量检查的声级计Class 1(精密声级计)
● 标准配置能对应于快速变动音的10ms,以及IMPULSE的时间计权特性
● 可以收录声压级趋势,其保存间隔从1ms开始(Lp收录功能)
● 配置USB 与 RS-232C接口
规格(简要)
符合测量标准
计量法(日本) 普通声级计
JIS C 1509-1:2017 Class 2
IEC 61672-1:2013 Class 2
计量法型式认定编号
TS161
传声器
1/2英寸背驻极体
静电型传声器 MI-1433
公称灵敏度电平:-29dB
前置放大器
前置放大器 MI-3111
线性范围

100 dB(宽量程)

80 dB(普通量程)

测量频率范围
20 Hz ~ 8 kHz(计量法)
10 Hz ~ 8 kHz(JIS,IEC)
测量声压级范围

A特性:26 dB ~ 135 dB(JIS,IEC)

C特性: 31 dB ~ 135 dB(JIS,IEC)

Z特性: 36 dB ~ 135 dB(JIS,IEC)

频率计权特性

A,C,Z

本体噪声

A特性: 15 dB 以下

C特性: 17 dB 以下

Z特性: 25 dB 以下

测量量程
20~90 dB,30~90 dB,40~100 dB,
50~110 dB,60~120 dB,70~130 dB,
40~120 dB (宽量程)
时间计权
FAST,SLOW
测定项目

Lp ,Leq ,LE ,Lmax,Lmin,Lpk, LN(LHI,L5,L10,L50,L90,L95,LLO,LAV)

声压级趋势
p, 各种运算值
采样周期
31.25 µs (LN 以外)
100ms (LN)
测量时间
手动,任意设定(199h59m59s max)
测量开始方式
手动
内部基准信号(REF OUT)
由内部校准信号进行电压信号校准(1kHz正弦波),用外部声压校准器校准
推荐声压校准器
SC-2500/SC-3120/SC-2120A
手动存储器
全部运算值:100数据组
测量条件存储功能
条件存储器(9个)
起动状态设定功能
电源接通起动时可选择设定,前次测量结束时的状态,工厂出厂时的状态,或指定的设定条件存储状态。
AC输出
棒表示指示值的上限值:0.707 Vrms/F.S (正常量程)/2.238 Vrms/F.S (宽量程),负载电阻 10 kΩ 以上
※带频率计权,可选择,设定联动和 Z 特性固定
DC输出
棒表示指示值上限值:2.5 V/F/S
每10 dB 的电压变换量:0.25 V,负载电阻 10 kΩ 以上
规格(简要)
符合测量标准
计量法(日本) 普通声级计
JIS C 1509-1:2017 Class 2
IEC 61672-1:2013Class 2
计量法型式认定编号
TS161
传声器
1/2英寸背驻极体
静电型传声器 MI-1433
公称灵敏度电平:-29dB
前置放大器
前置放大器 MI-3111
线性范围

100 dB(宽量程)

80 dB(普通量程)

测量频率范围
20 Hz ~ 8 kHz(计量法)
10 Hz ~ 8 kHz(JIS,IEC)
测量声压级范围

A特性: 26 dB ~ 135 dB(JIS,IEC)

C特性: 31 dB ~ 135 dB(JIS,IEC)

Z特性: 36 dB ~ 135 dB(JIS,IEC)

频率计权特性

A,C,Z

本体噪声

A特性: 15 dB 以下

C特性: 17 dB 以下

Z特性: 25 dB 以下

测量量程
20~90 dB,30~90 dB,40~100 dB,
50~110 dB,60~120 dB,70~130 dB,
40~120 dB (宽量程)
时间计权
FAST,SLOW
测定项目

Lp ,Leq ,LE ,Lmax,Lmin,Lpk, LN(LHI,L5,L10,L50,L90,L95,LLO,LAV)

声压级趋势
p,各种运算值
(可以读取自动存储器调用的显示值)
采样周期
31.25 µs (LN 以外)
100ms (LN)
测量时间
手动,任意设定(199h59m59s max)
全测量时间
任意设定(199h59m59s max)
测量开始方式
手动,定时器(时刻设定为1秒単位),触发(触发检测到后,经过任意时间(0~10s, 1s 単位) 可以起动(触发延迟)
内部基准信号(REF OUT)
由内部校准信号进行电压信号校准(1kHz正弦波),用外部声压校准器校准
推荐声压校准器
SC-2500/SC-3120/SC-2120A
手动存储器
全部运算值:100数据组
自动存储器功能
Lp 或 Leq:1000数据×200幅,全运算值:100数据組×200幅
Lp记录存储器功能
时间计权噪音电平(Lp)在指定时间间隔保存(1000数据×200幅)保存间隔(1 ms,2 ms,5 ms,10 ms)
测量条件存储功能
条件存储器(9个)
起动状态设定功能
电源接通起动时可选择设定,前次测量结束时的状态,工厂出厂时的状态,或指定的设定条件存储状态。
AC输出
棒表示指示值的上限值:0.707 Vrms/F.S (正常量程)/2.238 Vrms/F.S (宽量程),负载电阻 10 kΩ 以上
※带频率计权,可选择,设定联动和 Z 特性固定
DC输出
棒表示指示值上限值:2.5 V/F/S
每10 dB 的电压变换量:0.25 V,负载电阻 10 kΩ 以上
RS-232C
本体控制及数据输出,向打印机(DPU-414)的输出
传送速度:9,600/115,200 bps
USB
本机的控制及数据输出,
USB2.0 FULL SPEED(与虚拟COM板连结)

规格(简要)
符合测量标准
计量法(日本) 精密声级计
JIS C 1509-1:2017 Class 1
IEC 61672-1:2013 Class 1
计量法型式认定编号
TS162
传声器
1/2英寸背驻极体
静电型传声器 MI-1235
公称灵敏度电平:-29dB
前置放大器
前置放大器 MI-3111
线性范围

100 dB(宽量程)

80 dB(普通量程)

测量频率范围
16 Hz ~ 16 kHz(计量法)
10 Hz ~ 20 kHz(JIS,IEC)
测量声压级范围

A特性: 27 dB ~ 135 dB(JIS,IEC)

C特性: 30 dB ~ 135 dB(JIS,IEC)

Z特性: 35 dB ~ 135 dB(JIS,IEC)

频率计权特性

A,C,Z

本体噪声

A特性: 16 dB 以下

C特性: 17 dB 以下

Z特性: 24 dB 以下

测量量程
20~90 dB,30~90 dB,40~100 dB,
50~110 dB,60~120 dB,70~130 dB,
40~120 dB (宽量程)
时间计权
FAST,SLOW,IMPULSE,10 ms
测定项目

Lp ,Leq ,LE ,Lmax,Lmin,Lpk, LN(LHI,L5,L10,L50,L90,L95,LLO,LAV)

声压级趋势
p,各种运算值
(可以读取自动存储器调用的显示值)
采样周期
20.8 µs (LN 以外)
100ms (LN)
测量时间
手动,任意设定(199h59m59s max)
全测量时间
任意设定(199h59m59s max)
测量开始方式
手动,定时器(时刻设定为1秒単位),触发(触发检测到后,经过任意时间(0~10s, 1s 単位) 可以起动(触发延迟)
内部基准信号(REF OUT)
由内部校准信号进行电压信号校准(1kHz正弦波),用外部声压校准器校准
推荐声压校准器
SC-2500/SC-3120
手动存储器
全部运算值:100数据组
自动存储器功能
Lp 或 Leq:1000数据×200幅,全运算值:100数据組×200幅
Lp记录存储器功能
时间计权噪音电平(Lp)在指定时间间隔保存(1000数据×200幅)保存间隔(1 ms,2 ms,5 ms,10 ms)
测量条件存储功能
条件存储器(9个)
起动状态设定功能
电源接通起动时可选择设定,前次测量结束时的状态,工厂出厂时的状态,或指定的设定条件存储状态。
AC输出
棒表示指示值的上限值:0.707 Vrms/F.S (正常量程)/2.238 Vrms/F.S (宽量程),负载电阻 10 kΩ 以上
※带频率计权,可选择,设定联动和 Z 特性固定
DC输出
棒表示指示值上限值:2.5 V/F/S
每10 dB 的电压变换量:0.25 V,负载电阻 10 kΩ 以上
RS-232C
本体控制及数据输出,向打印机(DPU-414)的输出
传送速度:9,600/115,200 bps
USB
本机的控制及数据输出,
USB2.0 FULL SPEED(与虚拟COM板连结)


声级计
LA-7200
普通声级计
详细说明

LA-7500
精密声级计
详细说明
LA-7200
LA-7500
特长
● 4.3英寸的大型彩色液晶显示屏(与智能手机相当)
● USB接口供电-实现长时间测量
● 避免存储模式与录音数据保存的误操作产生的数据丢失
● 通过传声器指向听到较大声音方向不仅有声压级数值的表示,还可以听到噪声的实际感受。对应敏感的噪声成分,使用段通滤波处理,设定对应的频段,可以清晰地监听确认,适用于简单的声源探查。
功能
适用规格
JIS C 1509-1:2017 Class 2
JIS C 1516:2014 Class 2
IEC 61672-1:2013 Class 2
ANSI S1.4-2014/Part1 Class2

JIS C 1509-1:2017 Class 1

JIS C 1516:2014 Class 1
IEC 61672-1:2013 Class 1
ANSI S1.4-2014/Part1 Class1

计量法型式认定编号
TF172 TS171
传声器
MI-1471 MI-1271
传声器前置放大器
MI-3270
线性范围
扩展量程: 110 dB/普通量程: 80 dB
测量频率范围
10 Hz~8 kHz 10 Hz~20 kHz
测量电平范围(JIS,IEC)
A: 23~138 dB
C: 30~138 dB
Z: 36~138 dB
A: 24~138 dB
C: 32~138 dB
Z: 38~138 dB
本体噪声
A: 17 dB 以下
C: 24 dB 以下
Z: 30 dB 以下
A: 16 dB 以下
C: 24 dB 以下
Z: 30 dB 以下
测量量程
20~130 dB(wide)/60~130 dB/50~120 dB/ 40~110 dB/30~100 dB/20~90 dB/10~80 dB
基准量程
50~120 dB
时间计权特性 例LAF
F(快), S(慢), I(冲击), 10 ms
频率计权特性 例LAF
A,C,Z 特性
测量项目
Lp, Leq, LE, Lmax, Lmin Lpeak, LN (L5, L10, L50, L90, L95, Lhigh, Llow, Lave.任意の2個のLN値)
采样周期
15.6 μs (Lp、 Leq、 LE、 Lmax、 Lmin、 Lpeak)、 100 ms (LN)
测量时间
例:每小时测量10分钟,共测量24小时的设定如下。 M.T:10 min,P.T:1h,T.T:24h
测量时间( Meas. Time) 手动(OFF),任意设定 0.1~199 hour 59 min 59.9 sec 最小间隔:0.1 sec
测量周期(Period Time) 1 min~24 hour  最小间隔:1 min
测量总时间(Total Time) 0.1 sec~999 hour 59 min 59.9 sec 最小间隔:0.1 sec
测量开始方式
手动,内部时钟,内部计数器,电平触发
表示器功能
触摸式彩色带背光4.3英寸液晶表示器
数字表示 4位 / 分辨率0.1 dB / 表示周期 1 s
棒状指示表示 扩展量程: 范围100 dB/普通量程: 范围70 dB
电池余量表示 4阶段表示
存储功能
保存于SD/SDHC存储卡内( SDHC存储卡 最大32 GB)
存储模式 MANUAL(CSV格式),AUTO(瞬时值,计算值,CSV)……标配功能
LOGGING(瞬时值10 ms or 100 ms,CSV格式)……………标配功能
RECORD(WAVE格式 : 采样频率64 kHz)…需要选配功能LA-0704
设定条件保存 PanelCondition 内部存储器
(内部设定条件 5个 ,EZ测量条件 5个 / SD存储卡,断电储存器),
SDHC存储卡
简易测量模式 共5模式 (EZ1:LAeq+LCpeak,EZ2:Record,EZ3:Logging 100 ms,EZ4:NC,EZ5)
计时功能

内置(年 / 月 / 日 以及 时:分)

联系工作时间:约1年(充电时间:完全放电状态需要24小时)

校准履历记录功能

内部存储器(保存件数:约100件)

内容(校正値,調整用VR位置,使用した音響校正器/内部基準信号,校正日時)

后备辅助功能 在内部存储器内保存测量设定条件
校准
基准信号(与外接仪器连接使用的输出信号)

通过内藏信号发生器产生校准信号(1 kHz 正弦波)

普通量程时满量程的 -6 dB(扩展量程时满量程的 -16 dB)

推荐校准器 SC-3120,SC-2500 SC-3120,SC-2500,SC-2120A

输出/输入

Phone 输出信号(耳机输出信号) 实际的声音信号声或录音回放声,
使用1/1倍频程滤波功能或选配LA-0702 1/3倍频程滤波功能通过指定的1个1/1或1/3
倍频程频段的实际的声音信号声或录音回放声
最大输出功率 0.03 mW(63Ω: 1 kHz条件下),信号插孔(双通道3.5 φ)
AC 交流信号输出 A/C/Z频率加权的主测量信号连动输出
  AC 交流信号输出电压 输出电压:0.707 Vrms ±5 % (普通量程) ,
2.236 Vrms (扩展量程) ±5 % 全量程输入 / 1 MΩ负载,
失真率0.2 %以下, 负载电阻 10 kΩ 以上 / 偏移电压 ±30 mV以内,
输出阻抗50 Ω ± 2 %
AC/DC 交流/直流信号输出 DC直流,AC-Z交流(Z频率特性),Through共3种选择
  DC 直流信号输出电压 2.5 V ± 20 mV(普通量程,扩展量程) 全量程输入/ 1 MΩ负载,
量程系数0.25 V ± 10 mV / 10 dB,负载电阻 10 kΩ 以上,
输出阻抗50 Ω ± 2 %
AC-Z交流(Z频率特性)信号输出电压 输出电压:0.707 Vrms ±5 % (普通量程) ,2.236 Vrms (扩展量程) ±5 %
全量程输入 / 1 MΩ负载时,失真率0.2 %以下,
负载电阻 10 kΩ 以上 / 偏移电压 ±30 mV以内, 输出阻抗50 Ω ± 2 %
Through 交流信号输出电压

0.707 Vrms± 5 % (普通量程,扩展量程)

全量程输入 / 1 MΩ负载时,失真率0.2 %以下

外部控制信号输入

动作:清零后测量开始。控制电压:无电压接点输入

输入脉冲幅:200 ms以上,绝对最大电压:24.0 V

通信接口
RS-232C 传送速度:9,600,115,200 bps。多用途I/O电缆(另外购买)
USB

支持USB (Ver.2.0)数据通信,

USB通信电缆:USB(A) – 微型USB(雌) (另外购买)

外部存储器 SD/SDHC存储卡,最大SDHC 32 GB
配套延长电缆(传声器延长)※2
AG-3400系列(CE标识符合30 m以内),电缆最大延长103 m(AG-3305) 超过5m时,有补偿功能。
电源

・5号干电池(碱性或充电式) × 4节

・USB供电(工作电压范围:DC 4.75~5.25V)

・外部电源AC交流适配器(PB-7090 消费电力AC100 V时、约7 VA)

外部電源動作機能
与AC交流电源适配器供电联动的本机电源开关功能。使用外部电源开启模式时,内部电池不进行供电。通过电池盒内的设定开关进行设定。(标配功能)
防风罩补偿功能

补偿由于安置防风罩产生的影响。

※使用防风罩也能符合IEC61672-1标准

电池使用寿命(连续工作)※3
碱性电池 LR6:约12小时,Ni-MH充电式电池:约12小时
使用(保存)温度范围
−10 ~ 50 ºC (−20 ~ 60 ºC)
使用(保存)湿度范围
22 ~ 90 % RH (10 ~ 90 % RH))但不结露
外形尺寸
約 90 mm (W)×279 mm (H)×42 mm (D)
重量(包括电池)
約 540 g(包括电池)
付属品
AC交流适配器(PB-7090)※ 信号电缆(AX-501), 防风罩(φ70 mm), 防脱带,5号碱性电池4个,  便携提箱(包括肩带), SDHC存储卡, 使用说明书(电子版CD光盘), 简易操作说明

※中国等日本以外的地区使用的电源电缆的相关信息请与我们的销售部门联系。
使用SD存储卡时,请使用我们推荐的型号。

※1 日本计量法(2015年实施)

※2 规格表上记载的传声器延长距离,为使用我司指定专用电缆时的数据。

※3 使用时间根据操作方式,存储模式,背光的使用等条件的差异有所不同。

※4 本公司,对出厂时的检定,原则上是自主检定,然后盖上「符合标准印」,对出厂后的产品之检定,一般是在本公司进行检查
调整后,委托财团法人日本质量保证机构(JQA)进行检定。另外,对于用户要求对本公司未经检定的产品要作为标准用,
以及要把带检定(带有符合标准印)的产品在出厂后要政府机关进行检定时,请在订货时特别提出来,以便本公司处置。


声品质评价

声品质评价软件
OS-2740
声品质评价软件
详细说明

OS-2760
抖动音评价分析软件
详细说明
OS-2740
OS-2750
特长
声品质评价用软件在传统的声音频谱分析,倍频程分析的基础上,增加了基于心理声学特征的“响度”,“尖锐度”,“粗糙度”,“抖动度”,“语音明瞭度”,“音调度”等6个声品质参数的定量化,数值化分析。通过对纪录的声音数据波形的时间变化的比较,声品质参数的分析计算,可以从分析声音中,根据其特有特征得到独自的评价参数。使用声品质评价用软件OS-2740,可以帮助你改善产品的声品质,降低产品检查成本,提高研发效率缩短研发时间。
特长
OS-2760抖动音评价分析软件,具有新型的声品质评价方法指标,适用于抖动噪声的评价,并且包含时间序列数据分析以及经典声品质评价功能。不仅包括6种声的频谱分析值,“响度”,“尖锐度”, “粗造度”,“抖动度”,“语音明瞭度”,“音调度”。还带有基于时间变化概念的,频率轴加变化频率轴3维的新型评价方法,可以明确地反映出噪声的真实状态。声品质评价的基本分析指标中,有“粗造度”(混浊感)与“抖动度”(浮动感)2个相关指标。它们可以使用于不同速度变化的噪声的评价,彼此具有各自的长短,却可以包含所有变化噪声,但对于音量不大感觉上敏感的变化噪声,只有使用抖动音评价分析OS-2760,才能得到满意的评价分析结果。
工作环境
OS

Microsoft Windows® 7 , 10 (使用64位版时,按32位形式工作)
须预装.NET Framework 3.5 Service Pack 1

Microsoft Windows® 10 ver2.8以上

CPU

Intel® Pentium ®4 2 GHz 以上(推荐使用Intel® Core™ processor 以上的处理器)

内存
2 GB 以上
硬盘
空余容量 1 GB 以上
显示器
1024 × 768 以上(推荐使用 1280 × 1024 以上)
↑ 点击各产品图标可链接详细说明


传声器及前置放大器用信号电缆与配件

传声器及前置放大器用信号电缆与配件


其他相关产品

其他相关产品
SC-3120
声级校准器
详细说明

SC-2500
声级校准器
详细说明
SC-2120A
声级校准器
详细说明
SC-3120
SC-2500
SC-2120A
特长
SC-3120 是活塞式精密型声级校准器。符合JIS C 1515:2004 Class 1/C与IEC 60942:2003 Class 1/C,具有很高的精度和良好的稳定性。适用于Class 1或Class 2的声级计,以及包含测量用传声器在内的声学测量仪器的校准。适用传声器口径为1/2英寸或1/4英寸。
特长
• SC−2500是符合JIS C 1515:2004 Class 1等标准的声级校准器。可用于Class 1或Class 2的声级计的校准。内部通过半导体压力传感器进行反馈,根据大气静压控制声压级的变化,使用环境不安定的状况下,也可以产生稳定的声压级信号。
特长
SC-2120A 采用扬声器作为声压来源,属于简易型音压校准器,一般作为声学测量系统的动作或状态确认等使用。
↑ 点击各产品图标可链接详细说明



相关应用软件
OS-2000系列
时间序列数据分析软件
详细说明
OC-1300系列
多功能数据图表制作软件
详细说明
OS-2000系列
OC-1300系列
特长
OS-2000系列以能够处理超大量的时间序列数据,而深受用户好评,海量数据也可方便灵活地编辑并解析处理。多种数据采集仪采集保存的不同格式的数据以及CSV,WAVE格式的数据也可以进行处理,不受数据格式与采样频率的制约数据均可并列,重叠表示比较,编辑处理操作快捷方便。
特长
使用OC-1300可以方便,简单,快捷地根据大量的数据,处理生成清晰美观的数据图表。可以使用鼠标的拖拉移动等操作,进行图表的外观,数据尺标的构成配置。优异的使用界面,可以更加有效地提高数据处理的工作效率。
工作环境
OS

Microsoft Windows® 7 , 10 (使用64位版时,按32位形式工作)
须预装.NET Framework 3.5 Service Pack 1

Microsoft Windows® 10 ver2.8以上

CPU

Intel® Pentium®4 2 GHz 以上 (推荐使用 Intel® Core™ Processor 以上的处理器)

内存
2 GB 以上
硬盘
空余容量 1 GB 以上
显示器
1024 × 768 以上(推荐使用 1280 × 1024 以上)
工作环境
OS
Microsoft Windows® 2000 SP4 or Windows® XP SP2 或以后的版本。
(不包括64位版)
CPU

Intel® Pentium® 4 1 GHz 或以上

内存
512 MB 以上
硬盘
500 MB 或以上
显示器
1024 × 768 以上(推荐使用 1280 × 1024 以上)
↑ 点击各产品图标可链接详细说明




Revised:2017/12/26

Copyright © ONO SOKKI CO.,LTD All Rights Reserved.株式会社小野测器版权所有 | Terms of use
