1/2英寸测量用传声器与前置放大器
MI 系列

PDF

采用激光将钛振动膜直接焊接在筐体上的新技术,不需要偏置电压的背极式驻极体型1/2英寸测量用传声器。MI-1271高性能传声器对于温度,湿度等环境条件要求比原有产品得以提升,具有宽频带、高灵敏度、高低温环境下的稳定性。 MI-1235是 频率特性重视的宽频带型,MI-1433是低価格环境特性优异的经济型。3款MI系列传声器均与MI系列传声器用前置放大器配套使用。


MI-1271

製品写真(MI-1271  1/2インチ計測用マイクロホン)

MI-1271是符合IEC 61094-4 Type WS2F(Measurement microphones- Part 4: Specifications for working standard microphones) 的精密级1/2英寸背极式驻极体型传声器。通过采用钛振动膜的激光焊接技术,大大提高了其稳定性。而且,它具有宽广的温度湿度范围(-30 ℃~80 ℃/0 ~ 90 %RH)和宽频带(1 Hz~20 kHz),高温多湿的环境噪声测量也可以轻松对应。除此之外,超低频音(20 Hz以下)测量以及汽车冷启动测试期间的声音测量等用途上也有广泛的应用。

MI-1235

MI-1235是测量频率范围 10 Hz ~ 20 kHz的宽频带高性能传声器,适合用于环境噪声,建筑声学以及电子电器与机械设备的放射噪声的测量及分析应用。与MI-3111传声器用前置放大器配套使用的精密级传声器。


MI-1433

MI-1433是测量频率范围 20 Hz ~ 8 kHz,最适合用于环境噪声测量传声器。与MI-3111传声器用前置放大器配套使用的普通级低价格测量传声器。

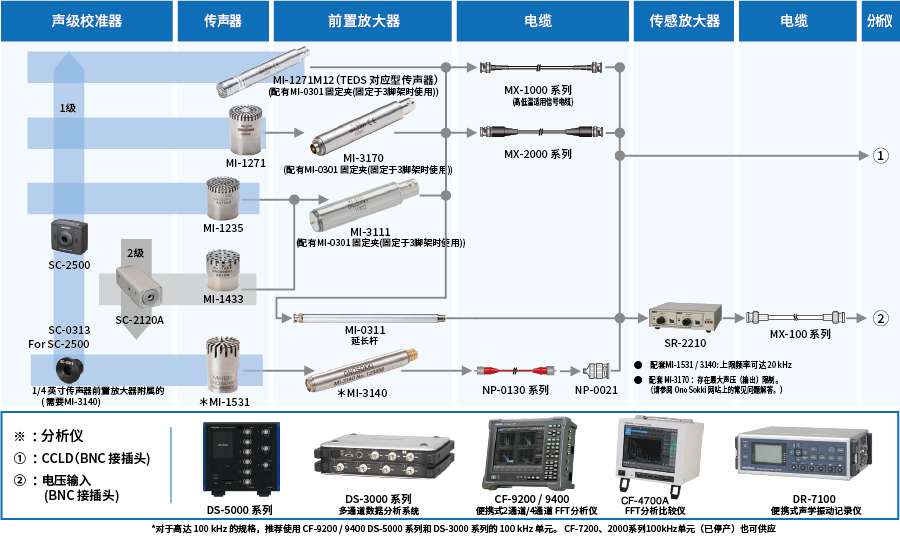

测试系统构成

点击下列产品可跳转至产品介绍的主页。




概要规格

型号

MI-1271 MI-1235 MI-1433
响应类型 声场型
偏极电压 0 V
灵敏度(1 kHz) -26 dB±1.5 dB re. 1 V/Pa
50 mV/Pa (1 kHz)
-29 dB ±3 dB re. 1 V/Pa
36 mV/Pa (1 kHz)
静电容量(1 kHz) 12 pF(代表值) 13 pF(代表值)
频率范围
(1 kHz为基准)
1 Hz ~ 20 kHz
(±2 dB)
10 Hz ~ 20 kHz
(+1.5 dB、-5 dB)
10 Hz ~ 10 kHz
(+1.5 dB、-2 dB)
20 Hz ~ 8 kHz
(±2 dB)
有效负荷容积 359 mm3 260 mm3 239 mm3
最大声压级
(全高频失真3 %)
135 dB (MI-3170使用) 135 dB(MI-3111使用)
141 dB(MI-3170使用)
本体噪声(A加权) 14.0 dB(代表值)
(MI-3170使用)
19.0 dB(代表值)
(MI-3111使用)
使用温度范围 -30 ~ +80 ℃ -10 ~ +50 ℃
使用相对湿度范围 0 ~ 90 %(不结露) 30 ~ 90 %(不结露)
保存温度范围 -40 ~ +70 ℃ -20 ~ +60 ℃
保存相对湿度范围 0 ~ 90 %(不结露) 10 ~ 90 %(不结露)
重量 约 6 g
外形尺寸 φ13.2 mm × 16.9 mm φ13.2 mm × 13.7 mm φ13.2 mm × 13.5 mm



传声器用前置放大器

MI-3170

製品写真(MI-3170 1/2インチ計測用マイクロホンプリアンプ)

MI-3170是1/2英寸驻极体电容传声器用前置放大器。可使用CCLD定电流驱动方式驱动,采用BNC型信号端子,可直接连接支持定电流驱动方式的各种分析仪,放大器,记录仪等使用。与MI-1271高性能传声器配套时,可在较大的温差范围(-30 ℃~80 ℃)的环境下使用。

同时,频率范围广,可包括1 Hz的低频范围的低噪声高性能传声器用前置放大器。



MI-3111

製品写真(MI-3111 1/2インチ計測用マイクロホンプリアンプ)

MI-3111 是1/2英寸驻极体电容传声器用前置放大器。可使用CCLD定电流驱动方式驱动,采用BNC型信号端子。
可以与MI-1235/MI-1433传声器配套的通用型传声器用前置放大器。



概要规格

型号 MI-3170 MI-3111
配套传声器 MI-1271 /1235/1433
(已停产产品)MI-1233/1234/1431/1432
MI-1235/1433
(已停产产品)MI-1233/1234/1431/1432
插入损失 0.15 dB (于1 kHz)(代表值) 1.0 dB(代表值)
频率范围 10 Hz ~ 40 kHz
(+0.1 dB、-0.2 dB、1 kHz基準)
1 Hz ~ 40 kHz
(+0.1 dB、-1.5 dB、10 Hz基準)
10 Hz ~ 20 kHz(±1.0 dB、1 kHz基準)
20 Hz ~ 20 kHz(±0.6 dB、1 kHz基準)
输入阻抗 40 GΩ 5 GΩ±15%
本体噪声
(有效值)A加权
3.3 μV 以下  5.0 μV 以下
高频谐波失真率 0.0316 % 以下
(输入频率 1 kHz、输入有效值电压 1 V)
0.1 %(-60 dB)以下
(输入频率20 kHz、输入有效值电压1 V)
1 % 以下
(输入频率1 kHz、输入有效值电压3.15 V)
DC偏置电压 12 V ± 2 V 8 V ± 1 V
最大输出电压 ±8 V(峰值)(注1)
换算声压级135 dB
(灵敏度 50 mV/Pa 传声器配套时)
±5.6 V(峰值)(注1)
换算声压级135 dB
(灵敏度35 mV/Pa传声器配套时)
使用温度范围 -30 ~ +80 ℃ -10 ~ +50 ℃
使用相对湿度范围 0 ~ 90 %(不结露) 30 ~ 90 %(不结露)
保存温度范围 -40 ~ +70 ℃ -20 ~ +60 ℃
保存相对湿度范围 0 ~ 90 %(不结露) 10 ~ 90 %(不结露)
电源 CCLD(定电流驱动)
2 ~ 4.5 mA、DC 18 ~ 26 V
CCLD(定电流驱动)
0.5 ~ 5 mA、DC 15~25 V
信号接口 C02(BNC)
重量 约35 g(不含传声器) 约25 g(不含传声器)
外观尺寸 φ12.7 mm × 80.5 mm φ12.7 mm × 63.5 mm
附属品 MI-0301固定夹(固定于3脚架时使用)×1
使用说明书×1
MI-0301固定夹(固定于3脚架时使用)×1
使用说明书×1
配套电缆 MX-1000系列(推荐使用)、MX-2000系列 MX-2000系列(推荐使用)

(注1) 驱动电源 DC 24 V、4mA

连接电缆(2端为BNC接头)

型号   长度 使用温度范围
MX-1001 高低温适用信号电缆
MX-1000
1.5 m -30 ~ +80 ℃
MX-1005 5 m
MX-1020 20 m
MX-2001 MX-2000 1.5 m -10 ~ +60 ℃
MX-2005 5 m
MX-2020 20 m
