容积式流量传感器 FP-213S 和 FP-2140S 与 FM/DF 系列数显仪表配套使用,可高精度测量汽油、柴油、煤油等燃料的流量。
由于在传感器内部与旋转编码器相连的电机采用伺服驱动,可提供部分动力补偿压力损失,使自由活塞在测试中处于相对静止液体无流动状态(即压差为零)。

亮点

1.具有压力补偿功能,压力损失小(小于10 Pa)

所谓低压损补偿功能是通过一个伺服机构连续控制流量传感器的输入端与输出端之间的压差,使压差为零的功能。借助这一功能,可实现小于 10 Pa 的低压损。
也不需要对传感器增设专用的加压装置。可使你的流量测量装置变得简洁又精度高。
对于那些想要测得小型发动机的细微流量变化并使供油压力尽可能接近实际车辆运行状况以此来评估发动机性能的人来说,这是款最合适的传感器。

構造原理図

通过伺服驱动用联轴节与旋转编码器相连的电机,使自由活塞始终处于空挡位置那样,传感器内流体无流动的平衡状态(压差为零),
即补偿了管路内压损的功能。而自由活塞的位置则是由涡电流传感器来探测的。





2.量程宽



FP-213S 量程 : 0.06 ~ 60 L/h 流量比 1:1000
FP-2140S 量程 : 0.05 ~ 200 L/h 流量比 1:4000
由于量程范围很宽,同一台传感器可以从摩托车的怠速油耗测起,到酒精燃料发动机的高负载域输出的油耗。



3. FP-2140S : 高精度(精度:±0.2 % 读取值)

在整个流量测量范围(0.05 至 200 L/h)内,读数精度达到 ± 0.2%

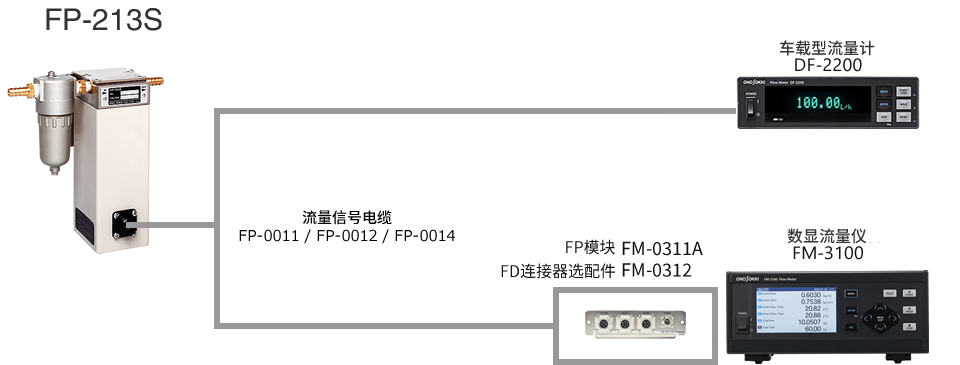

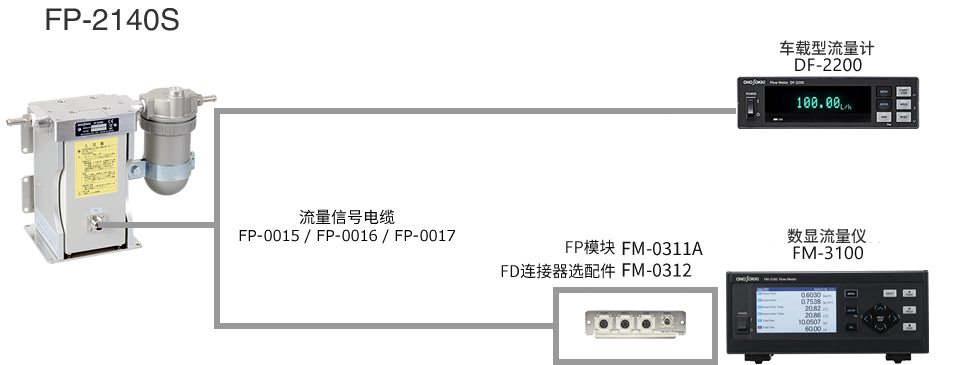

系统构成




规格

FP-213S FP-2140S
测量科目 流量
温度 - 选购件
压力 - 选购件
传感方式 容积式(活塞推动方式)
可测燃油 標准规格 汽油、柴油、火油、一般石油类液压油(※1※2)
兼容甲乙醇酒精类燃料
(选购功能)
汽油、柴油、火油、一般石油类液压油(※1※2)
甲醇/乙醇/酒精和汽油的混合液体
量程 流量 0.06 ~ 60  L/h
(1 ~ 1000 mL/min、0.02 ~ 16.7 mL/s)
0.05 ~ 200 L/h
(0.83 ~ 3333 mL/min、0.01 ~ 55.5 mL/s)
温度 - -
压力 - -
精度 流量 <±0.5 % 读取值
(0.06 ~ 60 L/h 全量程)
<±0.2 % 读取值
(0.05 ~ 200 L/h 全量程)
温度 - 选购件
压力 - 选购件
压力损失 <0.01 kPa
(不包括滤清器的压力损失)
最高分辨率 0.01 mL
最大压力 980 kPa
使用温度范围 0 ~ +60 °C(※1
滤清器 EH-106 標准装备
質量 约 2.5 kg (含滤清器) 约 9 kg (含滤清器)
付属品 滤清器EH-106、使用说明书、安装夹具、吊装时用夹具和螺钉 (M5×4)
流量信号电缆 FP-213S和FP-2140S的适用信号电缆是不一样的。请参阅选购清单。
适配流量计 本公司产各种规格数字流量計
DF-2200
FM-3100 / FM-0311A

(※1): 当输入端压力比压力损失还低,输出端又是大气开放使用状态时,瞬时流量显示会乱跳无法获取稳定读数。
(※2): 测量高粘度溶液大流量量程时,会出现压力损失补偿不足的现象。



选购产品

型号 名称 备注
FM-0312 FD连接器选配件 FM-0311A 上追加FD用连接器
FP-0011 流量信号电缆 5 m FP-213S 传感器 FM/DF系列流量计之间连接用电缆
FP-0012 流量信号电缆 10 m FP-213S 传感器 FM/DF系列流量计之间连接用电缆
FP-0014 流量信号电缆 20 m FP-213S 传感器 FM/DF系列流量计之间连接用电缆
FP-0015 流量信号电缆 5 m FP-2140S 传感器 FM/DF系列流量计之间连接用电缆
FP-0016 流量信号电缆 10 m FP-2140S 传感器 FM/DF系列流量计之间连接用电缆
FP-0017 流量信号电缆 20 m FP-2140S 传感器 FM/DF系列流量计之间连接用电缆
