新製品(後継)
O-Solution をご確認下さい



Oscope 2 時系列データ解析ツール

大容量時系列データを自由自在に編集、
解析するソフトウェアです
各社レコーダのデータやCSV、WAV、動画ファイルなどの汎用フォーマットデータを容易に扱えます





エクセルでは扱えない長いデータを自由自在に編集

Oscopeは、エクセルで扱えない長い時系列データを自由自在に編集、解析するソフトウェアとして、ご好評いただいております。
各社レコーダの独自データや汎用フォーマットの CSV、WAVE ファイルなどが扱えます。その上、異なるフォーマットデータやサンプリング周波数に制約されずに、同時表示、並べる、重ねるなどの編集も軽快に操作できます。

各種計測器の独自データフォーマットをダイレクトに読込可能

各社のバイナリデータをテキスト変換することなく、ダイレクトに読み込むことが可能です。
各種計測器をフロントエンドとして利用でき、多様な計測シーンで活用できます。





* 対応機種詳細は、下欄をご参照下さい。

ファイル形式
拡張子 / 対応機種
IPG Automotive ERGファイル
* ERGファイルは、Type2に対応しています。
*.erg
シミュレーションソフト(CarMaker/TruckMaker/MotercycleMaker)
グラフテック GBDファイル
*.gbd
GL7000 Plus、GL7000、GL980、GL900、GL2000

ティアック TAFFmat ファイル
* TAFFmat 形式の場合は同時に作成される.datファイルが必要です。
ティアック AQ-VUファイル
* AQ-VUビューアソフトで出力した結果と同様の画像サイズになります。

*.hdr
[DR-C、DR-F/M、DS]シリーズ、GX-1、LX-10/20、LX-110/120、es8、WX-7000シリーズ、VR-24、LX-1000シリーズ
*.aqv
(AQ-VU)
日置電機 MEMORY HiCORDER ファイル
* リアルタイムセーブ機能で作成したファイルと外部サンプリングデータは除きます。
*.mem
MR6000、MR8740T、MR8880、MR8875、MR8870、MR8847、MR8847A、MR8827、MR8741/MR8740、8870、8861-50/8860-50、8861/8860、 8855、8847、8842/8841、8835-01、8826、8808/8807
明電舎 MEIDACS ファイル
* ver.3.0 以降で計測された高速計測・連続計測データファイルに対応しています。
* 平均計測データファイルは 読込みできません。
*.meid
MEIDACS-DY(6100P/6200P/6300P/6400P/6500P/6600P)シリーズ
横河計測 WVF/WDF ファイル
* ファイルサイズは 2GB 以内のデータが有効となります。
* サンプリング周波数は 20MHz 以下となります。
* WVF形式の場合は同時に作成される.hdrが必要です。
また、機種によりWVFまたはWDF形式のデータを作成します。
* マルチサンプルレートで収録されたSL1000のWDFファイルの場合は、一番高いサンプリングレートに合わせて読み込みます。

*.wvf、*.wdf
[DL750/DL750P、DL850/DL850V、DL850E/DL850EV、DL9000、DL7400、DL1700、DL1700E、 DL1600、DLM2000、DLM3000、DLM4000]シリーズ、 WE7000、SL1400、SL1000、DL350、Xviewer

※ ver.2.11(最新で追加されたファイルはこちら)

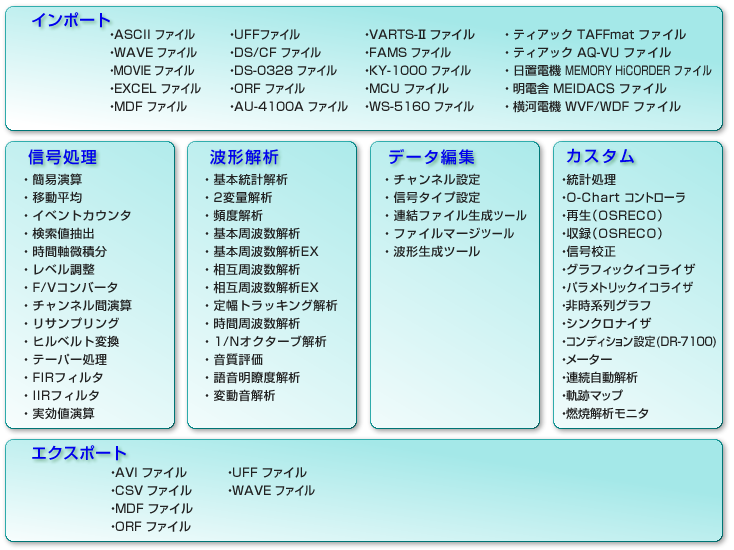

インポート

・ASCII ファイル
・WAVE ファイル

・MOVIE ファイル
・EXCEL ファイル
・MDF ファイル

・UFF ファイル
・DS/CF ファイル
・DS-0328 ファイル
・ORF ファイル
・AU-4100A ファイル
・VARTS-Ⅱ ファイル
・FAMS ファイル
・KY-1000 ファイル
・MCU ファイル
・WS-5160 ファイル
・IPG Automotive ERGファイル
・グラフテック GBDファイル
・ティアック TAFFmat ファイル
・ティアック AQ-VU ファイル
・日置電機 MEMORY HiCORDER ファイル
・明電舎 MEIDACS ファイル
・横河計測 WVF/WDF ファイル



信号処理 波形解析 データ編集 カスタム
・簡易演算
・移動平均
・イベントカウンタ
・検索値抽出
・時間軸微積分
・レベル調整
・F/Vコンバータ
・チャンネル間演算
・リサンプリング
・ヒルベルト変換
・テーパー処理
・FIRフィルタ
・IIRフィルタ
・実効値演算
・変動音シミュレータ
・基本統計解析
・2変量解析
・頻度解析
・基本周波数解析
・基本周波数解析EX
・相互周波数解析
・相互周波数解析EX
・定幅トラッキング解析
・定比トラッキング解析
・時間周波数解析
・1/Nオクターブ解析
・音質評価
・語音明瞭度解析
・変動音解析
・チャンネル設定
・信号タイプ設定
・連結ファイル生成ツール
・ファイルマージツール
・波形生成ツール
・統計処理
・O-Chart コントローラ
・再生(OSRECO)
・収録(OSRECO)
・信号校正
・グラフィックイコライザ
・パラメトリックイコライザ
・非時系列グラフ
・シンクロナイザ
・コンディション設定(DR-7100)
・メーター
・連続自動解析
・軌跡マップ
・燃焼解析モニタ
・映像モニタ



エクスポート
・AVI ファイル
・CSV ファイル
・MDF ファイル
・ORF ファイル
・UFF ファイル
・WAVE ファイル
・TDMSファイル

コントロールAPI 機能 について (ver.2.2新機能)


機能概要

BasicstandardProfessional

イベントカウンタ

波形のレベル、エッジ、変化量などのカウント波形の生成ができ、回転パルス信号を角度波形や距離波形に変換するような使用が可能です。



マーカ機能

検索結果位置にラベルとともにマーカを自動設置できるので、軽快に波形編集ができます。





O-Chartとの連携強化

グラフ作成ツール O-Chart との連携強化により、簡単にO-Chart上でグラフ表示できます。

(左図:O-Chartでの表示)





直感的なインターフェース

直感的にマウスでスケールの変更が可能です。
