蒂雅克(TEAC)，日置(HIOKI)，横河(YOKOGAWA)等品牌的数据采集仪记录的数据，不需经由2进制码到文本码的转换，可以直接读出处理。可利用多种计测仪器作为数据采集前端，用于各种各样的测试分析。
 |
 |
 |
 |
 |
数据文件种类 |
文件扩展名 / 对应机种 |
|---|---|
| IPG Automotive：ERG文件 | *.erg 仿真软件(CarMaker/TruckMaker/MotercycleMaker） |
| 图技：GBD文件 | *.gbd GL7000，GL2000，GL980，GL900 |
| 蒂雅克: TAFFmat 文件 * TAFFmat格式文件应与同时生成的 .dat 文件同时配套使用。 蒂雅克: AQ-VU 文件 * 与AQ-VU视频软件的输出相同的画像尺寸 |
*.hdr ([DR-C，DR-F/M，DS]系列，GX-1，LX-10/20，LX-110/120，es8，WX-7000系列)，VR-24 *.aqv (AQ-VU) |
| 日置: MEMORY HiCORDER 文件 * 不包括利用实时保存功能生成的文件。在购买前请确认可支持机种。 |
*.mem MR8880，MR8875，MR8870，MR8847，MR8847A，MR8827， |
明电舍：MEIDACS文件 |
*.meid MEIDACS-DY(6100P/6200P/6300P/6400P/6500P/6600P)系列 |
| 横河:WVF/WDF 文件 * 文件的数据量 2 GB 以内的数据有效。 * 采样频率 20 MHz 以下的记录数据处理可能。 * WVF格式文件应与同时生成的 .hdr 文件同时配套使用。根据机种不同生成WVF或WDF格式的文件。 * 使用多采样频率测量的SL100的WDF计测数据文件，读入最高采样频率的测量记录数据。 |
*.wvf,*.wdf ([DL750/750P，DL850/850V，DL850E，DL9000，DL7400，DL1700，DL1700E，DL1600]系列， WE7000，SL1400，SL1000，DLM2000，DLM4000) |
• 点击带下线的机种名可转至厂家的网页。
| 数据输入 | ||||
|---|---|---|---|---|
|
||||
| 信号处理 | 波形分析 | 数据编辑 | 其他 |
|---|---|---|---|
| • 简易演算 • 移动平均 • 事项统计 • 检索值抽出 • 时域微积分 • 数值调整 • F/V变换 • 通道间演算 • 再采样 • 希尔伯特变换 • 电平变化处理 • FIR 有限响应滤波器 • IIR 无限响应滤波器 • 有效值计算 |
• 基本统计 • 3 变量解析 • 转速跟踪频谱解析 |
• 通道设定 • 波形生成 |
• 统计处理 • OC-1300系列联动功能 • 数据回放 • 数据记录 • 校准标定 • 图形式波段电平调整 • 参数式波段电平调整 • 非时间序列波形表示功能 • 信号数据时间同步 • DR-7100记录仪使用条件设定 • 表盘表示 • 自动连续分析 • 轨迹图 • 燃烧分析监控 • 视频监控 |
| 数据输出 | ||
|---|---|---|
|
||

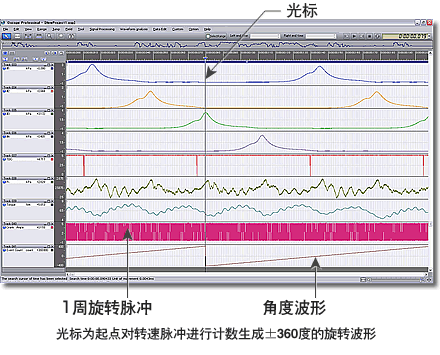

根据时间波形数据的大小，变化，变化量等事项的发生统计可生成统计波形，并且根据旋转脉冲信号也可变换生成角度波形或距离波形。
