磁電式回転検出器
MP-981/AP-981
非接触歯車検出タイプ

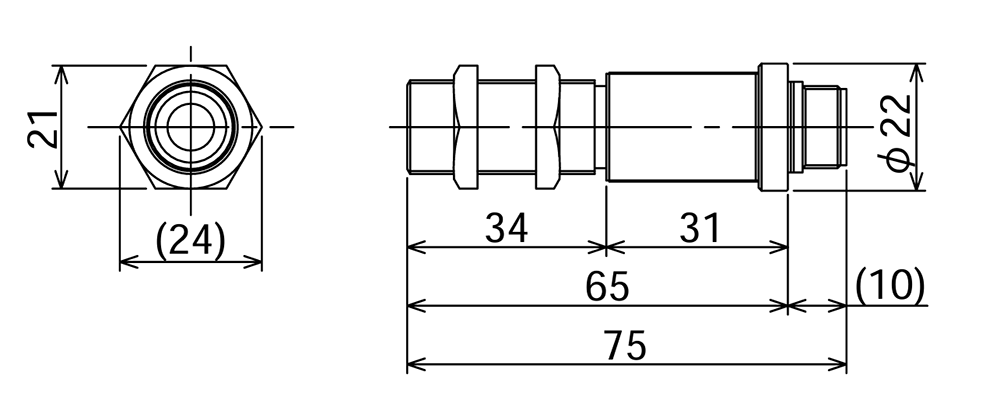

MP-981

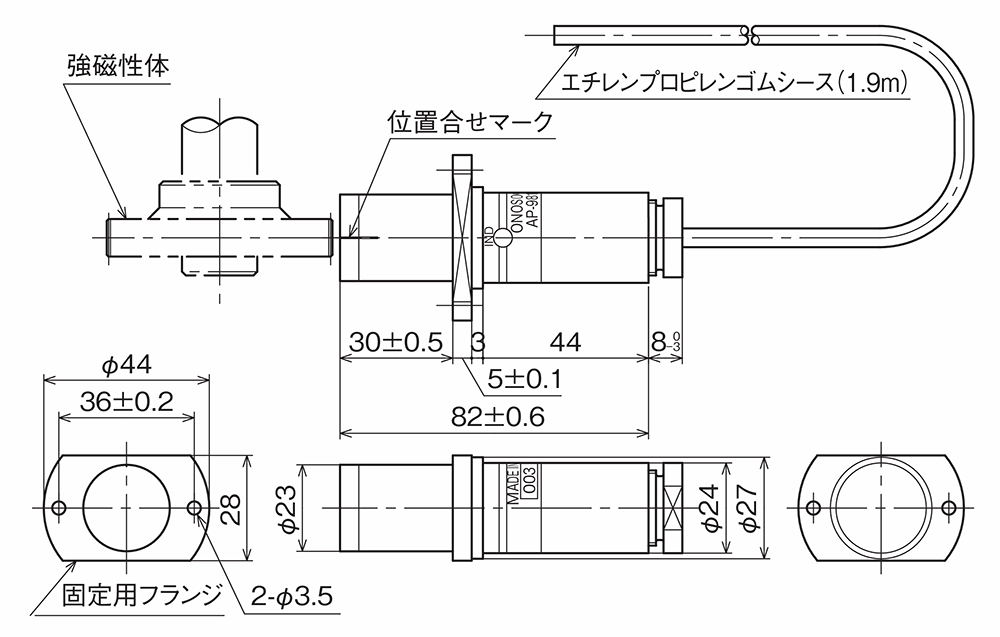

AP-981
内部に磁気抵抗素子、永久磁石、直流増幅器、電圧レギュレータを組みこみ、磁束応答型（磁束に応じて抵抗値が変わる）としたもので、超低速から高速まで（1～20,000 r/min（60 P/R））矩形波出力として検出することができます。
MP-981：信号ケーブル、延長ケーブル、コネクタ別売
AP-981：信号ケーブル 1.9 m 直出し（端末：オープン）
磁電式回転検出器には以下の3機種があります。
高速型：MP-9820
汎用型：MP-981
耐浸/防水型：AP-981
※ MP-981 はまもなく販売終了予定です。
最新機種 MP-9810 のご検討をお願いいたします。
詳細は当社の販売店または営業所までお問い合わせください。
最新機種はこちら
特長
- 0 r/min 至近から検出可能
- 非接触検出なので安全です
- 小型、軽量で取付が簡単です
- 取付位置は測定対象物に歯車さえつけられればどこでもOK
- AP-981は 水没する可能性のある環境、硝酸霧状雰囲気中での計測が可能
検出歯車
以下仕様のものをご用意ください
| 歯車形状 | インボリュート歯車相当 |
|---|---|
| モジュール | 0.5～3 （MP-981）、1～3 （AP-981） |
| 歯幅 | 3 mm以上 |
| 材質 | 強磁性体（例：S45C、SS400等） |

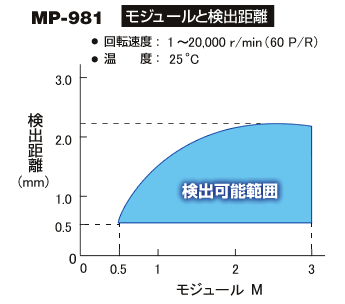

歯車モジュールと検出距離の関係
検出距離は使用する検出歯車のモジュールによって変わり、モジュールが大きいほど検出距離を長くすることができます。 また、検出距離は温度にも依存し、特に周囲温度が大きく変化するような場合、検出距離をできるだけ小さくして取り付けるようにします。 なお、図の検出可能範囲は、出力波形のデューティ比が 50 ％± 20 ％ の範囲内にある時です。
アプリケーション事例 (MP-981)

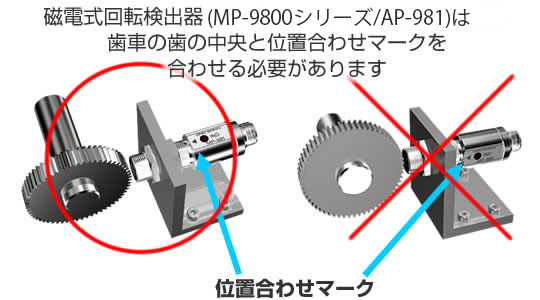

取付け注意事項
磁電式回転検出器（MP-981/MP-9820/AP-981）は、歯車の歯の中央と位置合わせマークを合わせる必要があります
回転検出器分類一覧
電磁式（MP-900 シリーズ）・磁電式 回転検出器（MP/AP シリーズ）
形状・特徴分類一覧図
（PDF 961 KB）
概略仕様
| MP-981 | AP-981 | |
|---|---|---|
| 検出方法 | 磁気抵抗素子と磁性体歯車による | 磁気抵抗素子と磁性体歯車による |
| 検出歯車 | 強磁性体製 （S45C，SS400等）， モジュール 0.5～3，歯幅 3 mm 以上 |
強磁性体製 （S45C，SS400等）， モジュール 1～3，歯幅 3 mm 以上 |
| 検出距離 | 歯車のモジュールによる | 歯車のモジュールによる |
| 測定範囲 | 1 Hz～20 kHz | 1 Hz～20 kHz |
| 出力信号 | 矩形波“Hi”レベル ：＋5±0.5 V 以内、 “Lo”レベル：＋0.5 V以下 |
矩形波“Hi”レベル：＋5±0.5 V以内 “Lo”レベル：＋0.5 V以下 |
| 出力インピーダンス | 約 330 Ω | 約 330 Ω |
| 適合回転計 | TM-3100 シリーズ、TM-5100 、TM-4000 シリーズ他 | |
| 電源 | DC 12±2 V，約 40 mA | |
| 保護回路 | 電源極性保護 | |
| 使用温度範囲 | −10 ℃～＋70 ℃ | −10 ℃～＋70 ℃ |
| −10 ℃～＋50 ℃ （ただし、硝酸10 ％霧状雰囲気中） |
||
| 耐電圧 | DC 250 V | |
| 耐振動（通電） | 49 m/s2，X，Y，Z 各方向 1時間 | 複振幅 1.2 mm 30 Hz X, Y, Z 方向 各1時間 |
| 耐衝撃（無通電） | 490 m/s2，X，Y 方向3回 | 490 m/s2 X, Y, Z 軸方向（各3回） |
| 質量 | 約 80 g（取付けナット2個を含む） | 約 130 g（信号コードを含む） |
| 信号ケーブル | 別売（30 m 以下、MX-7000/8000 シリーズ 接続ケーブル使用の場合） |
耐硝酸コード 1.9 m 直出し |
| 価格 | （税込 ） | （税込 ） |
| 備考 | ---- | 外形材質はポリカーボネート、 防水型 JIS C0920による保護等級 IPX7 に適合 耐酸型硝酸霧状雰囲気中で使用可能 |
* 20 kHz とは、60 P/R の検出歯車を使用したと仮定した場合、20,000 r/min に相当する周波数です
接続信号ケーブル (MP-981/MP-9820)
|
TM-3100/TM-4100シリーズ用 MX-7105（片側圧着端子） 5m （ ） MX-7110（片側圧着端子）10m ( ) MX-7115（片側圧着端子）15m ( ) MX-7120（片側圧着端子）20m ( ) |
CT-6700、TS-2800/TS-3200A用 MX-8105（両端コネクタ） 5m ( ) MX-8110（両端コネクタ）10m ( ) MX-8115（両端コネクタ）15m ( ) MX-8120（両端コネクタ）20m ( ) |
|
TM-4200/TM-4300/TM-4400シリーズ用 MX-7305（片側フェルール端子） 5m （ ） MX-7310（片側フェルール端子）10m ( ) MX-7320（片側フェルール端子）20m ( ) |
