製品写真(TM-5100 多機能型デジタル回転計)

2つの回転体からの独立した回転信号を受け、それぞれの回転速度ならびに回転比・回転差を演算・表示する 2 ch デジタル回転計です。 各ch 入力信号は独立した係数補正機能により 0.0001 ~ 99.999倍 まで任意設定が可能なため、計測対象・用途目的に応じて、回転速度に加えて、回転速度に比例した任意の物理量へ変換することが出来ます。

これにより、例えば、ライン速度比、速度差の計測や鉄板・製紙・アルミ等の圧延工程での圧下率(伸び率)・ドロー(引っ張り率)・スリップ率などの製造ライン計測アプリケーションに広く応用することができます。 さらに、チャンネル毎に独立した上下限2段の内蔵コンパレータ機能により、回転体の監視・制御用としてお使いいただけます。



用途や使用環境に応じ、弊社の豊富な電磁式・磁電式回転検出器や光電式検出器、ロータリエンコーダと組み合わせることで、最適な計測・制御システムの構築が可能です。

特長

  • ● 2つの回転体からの信号を演算表示
  • ● 各チャンネル独立の係数補正機能により回転速度に比例した任意物理量へ変換可能
  • ● 上下限2段のコンパレータ機能を内蔵
  • ● 2ch 演算機能により、回転差、回転比、圧下率、ドロー、変化率 (B - A) / A、回転方向*を表示
  • ● 低速から高速まで広範囲レンジの回転計測が可能(入力周波数: 0.6 mHz ~ 100 kHz)
  • ● 出力機能として BCD、アナログ、コンパレータ、RS-232C を標準装備
  • ● 取り付け易い DIN 規格サイズ(144 × 72)
  • ● 2つの表示部を採用
  • 1. 計数値を表示するメイン表示

    2. 設定項目(コンパレータ設定値、係数値等)を表示可能なサブ表示(2段)

用途例

モータの製品検査

モータの回転速度を光電式回転検出器で測定しその良否判定結果をPLG等に出力します。

イラスト(用途例:モータの製品検査)

鋼板、製紙、アルミ等の圧延工程の圧下率(伸び率)の測定

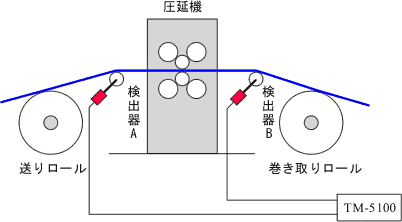

巻き取る側ロールに取り付けた回転検出器 B と送り側ロールに取り付けた回転検出器 A との速度差を、A での速度との比率で捉えることにより、圧下率を測定します。

イラスト(用途例:鋼板、製紙、アルミ等の圧延工程の圧下率(伸び率)の測定)

ラインスピードの変化率の測定

塗装やメッキ、蒸着工程の前と後でライン速度を検出し、この間での変化を見ることによってその工程の良否を判断します。



イラスト(用途例:ラインスピードの変化率の測定)



製紙ライン,硝子製造ラインにおけるドローの測定

ラインの回転する部分に回転検出器を取付、信号を TM-5100 に入力します。 この時、TM-5100 には基準ローラの速度との変化率が表示されるので、それに応じて、ライン各部の速度を調整することで、安定した品質の製品を得ることが出来ます。



イラスト(用途例:製紙ライン,硝子製造ラインにおけるドローの測定)

概略仕様

適合検出器 弊社 MP シリーズ電磁式・磁電式検出器、 LG シリーズ光電式検出器、RP シリーズロータリエンコーダ等
入力インピーダンス 10 kΩ 以上(100 kHz において)
入力 ch 数 2 チャンネル
入力増幅形式 AC/DC (切換式)
測定方式 周期演算方式、ゲート演算方式(切替式)
回転速度直読演算機能 係数設定範囲: 0.0001 ~  99.999
2ch 演算機能 差:B - A、比:(B / A) x  100、変化率:(B - A) / A x  100
回転方向測定機能 2 相ロータリエンコーダ使用時、極性表示にて回転方向を表示
メイン表示部 緑色 7 セグメント LED

表示範囲:0 ~ ±999999  (0.00  ~ 9999.99 %)

サブ表示部 LCD モジュール

表示文字数 16 文字 × 2 段

AC 増幅部 信号波形:正弦波または方形波
信号電圧範囲:正弦波 0.2 ~ +45 Vrms、方形波 0.6 ~ 63 Vp-p
信号周波数範囲:1 Hz ~ 100 kHz
DC 増幅部 信号波形:パルス幅 4 μs 以上の方形波
信号電圧範囲: Hi レベル +4 ~ 30 V、Lo レベル -1 ~+1 V
信号周波数範囲: 0.0006 Hz ~ 100 kHz
コンパレータ機能 設定段数: 2 段
設定範囲: 0 ~ ±999999
出力項目:UPPER/GOOD/LOWER
出力形式:半導体リレーメイク接点(DC 30 V、0.1 A)
アナログ出力 変換方式:12 bit D/A 方式
電圧範囲:0  ~ ±10  V/F.S(F.S = Full Scale は任意設定可)
BCD 出力 正・負論理(切替可)、 6 桁パラレル
出力形式:オープンコレクタ
RS-232 出力 ボーレート: 2400、4800、9600 bps
センサ用供給電源 DC 5 V ± 0.25 V (max 150 mA) AchとBchのトータル値にて
DC 12V ± 0.6 V (max 150 mA) Ach、Bchの各chにつき
電源 AC 100 V ~ 240 V 50/60 Hz 45 VA
使用温度範囲 0 ~ 40 °C
保存温度範囲 -10 ~ 55 °C
湿度範囲 Max 95 % (但し、結露しないこと)
外形寸法 144 (W) × 72 (H) × 180 (D) mm
質量 約 1.5 kg
価格 (税込
付属品 電源ケーブル X 1本、パネル取付け金具 X 1 セット、スタンド足 X 1 セット、ゴム足 X 1セット、端子台ソケット(5pin) X 1個、(10pin) X 2個、単位シール X 1セット、取扱説明書 X 1部
オプション AA-8107 BCD ケーブル 3 m   (税込
AX-5022B RS-232C ケーブル 2 m   (税込
