TS-8700扭矩工作站专家系统是与原有产品相比,在功能等各方面均与大幅度提升的电机基础特性测量分析系统。

与搭载TH系列扭矩传感器的MT型电机扭矩传感器配套,可满足采样频率最大5.12 kHz,测量精度±0.1 %,高精度高响应的扭矩测量分析。

此外,我们增加了小型高刚性扭矩传感器RH系列(10N·m /20N·m)的产品阵容。
可实现高精度(±0.05 %FS)和高刚性(旧型号的4.5倍)的扭矩测量。
该系统非常适合测量EPS电机等车载电机的扭矩波动。

  • 内置电机扭矩传感器切换功能
  • 标准2通道,最大可扩展至4通道

  • 并且可以与OC-1300系列,OS-2000系列配套,测量~数据分析整理一体化效率大幅提升。
    TS-8700扭矩工作站配套的MT系列传感器型号丰富,可提供满足多种多样的电机的测量分析需要。

  • 具有面向高速运转电机,大容量电机,扭矩脉动・扭矩齿槽效应的3个系列测量分析。
    拥有通用型/高性能型/高精度型,共58个型号。

亮点

  • 高精度・高速响应
  • 与安装有TH系列扭矩传感器的MT系列传感器配套使用时,扭矩的测量精度可达到±0.1%,最高可测量5.12 kHz的采样频率。

    此外,新增加的产品阵容-小型高刚性RH系列扭矩传感器 (10N·m / 20N·m)可实现高精度(±0.05%FS)和高刚性(旧型号的4.5倍)的扭矩测量,从而以更高的精度测试高频范围为止的电机转矩波动。

  • 温度测量,温度触发测量
  • 可对应T型热电偶的8通道温度测量,用于在暖风机运转后到达指定温度时,触发测量开始的选配测量功能。

  • 转动角度测量,转动角度采样
  • 可通过被测电机内置的编码器脉冲信号测量转动角度以及采样角度信号测量。 同时,齿槽效应,扭矩脉动测量用MT-82 T/M**传感器(部分除外)配套选配编码器,可以进行0.1°单位的测量转动角度以及采样角度信号测量。

  • 配套作图软件OC-1300系列,时间序列数据分析软件OS-2000系列形成一体化系统
  • 测量结果可通过一键方式传送到并启动 OC-1300系列或OS-2000系列软件进行处理。 如果在 OC-1300系列设定好测量结果报告模板,可高效地提出测量报告。利用OS-2000系列,可以与DS-3000系列测量的噪声振动数据在同一时间轴下进行分析评价。并且还可使用OS-2000系列的频谱功能进行FFT分析处理。

  • 与DS-3000系列配套使用
  • 本公司的DS-3000系列软件可以控制TS-8700在测量分析时候的开始和停止。(需要使用LAN进行连接,并使用EXT SEQUNCE2信号向DS发出同步信号,以避免通信引起的时间延迟。)

  • 可以与电源功率仪进行数字通信*
  • 通过LAN与其他品牌的电源功率仪连接,可以通道数字通信读取测量数据值

    • 横河:WT1800E、WT300E(WTViewerEfree*1 Ver1.42 以上)
    • 日置:PW3390、PW3337(PW Communicator*2 Ver1.7.0 以上)

    *:选配件
    *1:WTViewerEfree是横河的商标。
    *2:WTViewerEfree是横河的商标。

  • 设置台架与器具构成
  • 桌上设置台,轮式设置台架,3轴(XYZ)夹具台,平面基板,V型夹具,L型夹具等需要根据被测电机的形状尺寸以及设置场所进行选定构成。需要注意各型号对扭矩容量的限制。

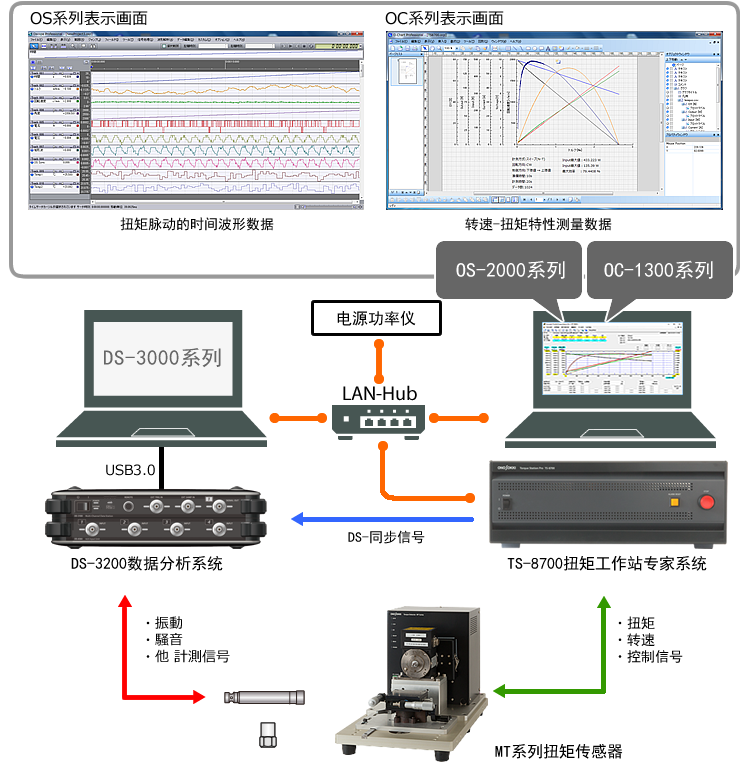

  • TS-8700与DS,OS,OC配套使用时的构成

数据例



电机特性表示图

效率计算结果表示(需要另配电流电压测量传感器)

效率计算结果表示

测量数据可利用表计算软件进行处理

测量数据可利用表计算软件进行处理class="img-fluid"



扭矩脉动测量数据

扭矩脉动测量数据

转速-扭矩特性测量数据

转速-扭矩特性测量数据

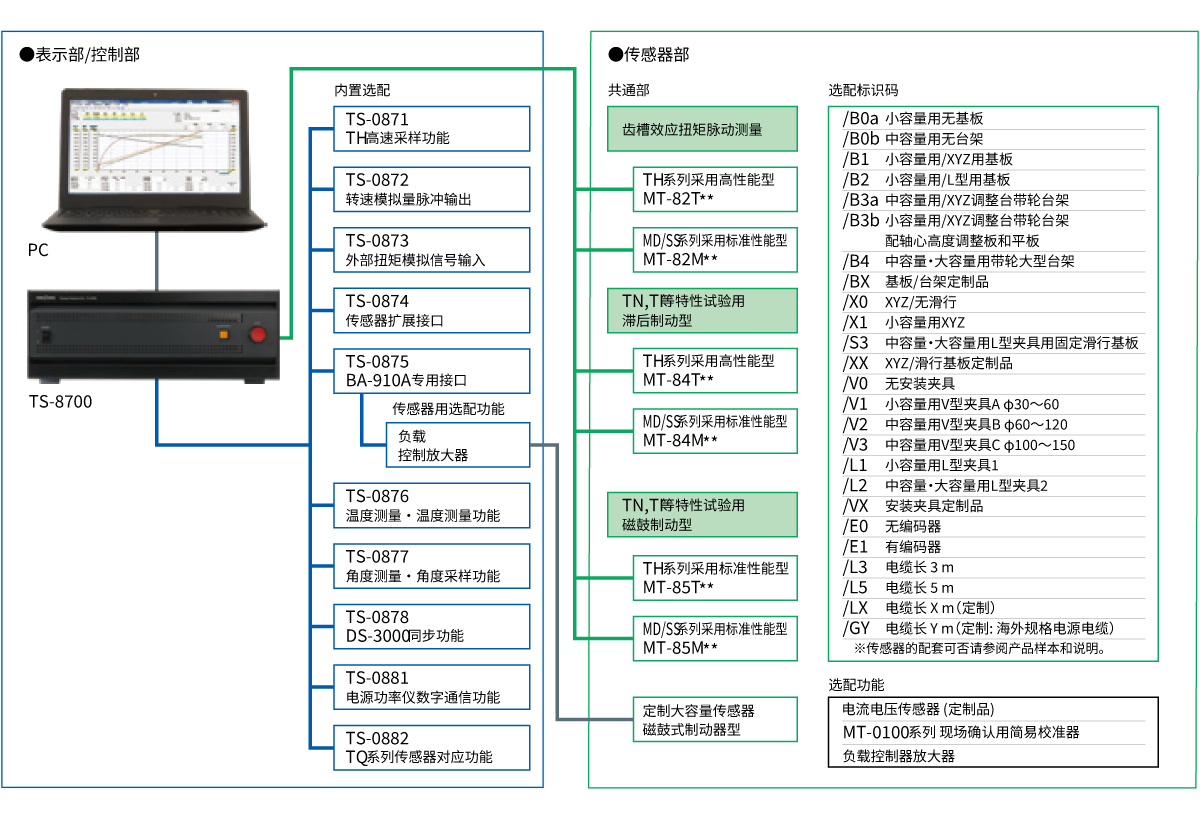

系统构成

option





应用

无刷电机转矩特性的测量



● 测量无刷电机的扭矩、转速、电流和电压,并将其特性显示在图表中。此外,可以通过内部计算显示效率。

● 对于电机的电压和电流, 单独组合MT-0710系列电压/电流检测器。

● 测量三相无刷电机和电机驱动器(驱动装置)之间的电压和电流,需要结合市售的功率计。







简要规格

测量对象 DC马达, AC马达(不包括步进马达)
测量项目 扭矩,转速,电压输入信号,温度*,转速*,电源功率仪数字输入信号*
扭矩输入信号 本公司专用传感器(MD/SS,TH/RH/TQ*),外部扭矩模拟电压信号*
转速输入信号 本公司的 MP-981 或 RP 系列传感器的输出信号
模拟输入信号 0 ~ ±10 VDC、16通道、16 位A/D转换 转换电缆为客户准备品
温度输入信号 T型热电偶*,客户准备品
测量精度
扭矩**  ±0.05 %/F.S.(RH*,TQ*)
±0.1 %/F.S.(TH-1000/2000*)
±0.2 %/F.S.(MD/SS、TH-3000/H)
转速**  MT-84M/T/R系列、MT-85M/T/R系列±0.02%/F.S.±1个
MT-82T(不包括MT-82T15和MT-82T25)±0.06转/分
MT-82M、MT-82T15、MT-82T25、MT-82R15、MT-82R25±0.02转/分
模拟 线性度:±0.1%/F.S.以内(1秒平均), 温漂:±0.01%/F.S./ °C
温度 转换精度:±[量程的0.5%+0.5 °C {温度传感器精度}]以内,
温漂:针对10 °C 的变化在量程±0.2 %以内
*:需要追加选配件
**:N0补偿后。1秒平均。
除去系统构成引起的波动成分,被测物包含的共振成分的影响。
运算设置 四则运算 输入信号和运算数据也能定义为运算项
条件设置 扭矩传感器,转速传感器的设置
控制方式:转速控制/扭矩控制
测量方式:手动/自动
条件设置也能以文件名记忆保存
测量功能 ◎定值测量 测量时间 2~ 28,800 秒
数据数 SS/MD:512/1024/2048/4096/8192/角度 采样
• TH :2048/4096/8192/16384/32768/采样
• TH 高速响应(配套选配TS-0871):10240/20480/40960/81920/163840/角度 采样
• RH/TQ(配套选配TS-0882):10240/20480/40960/81920/163840/角度 采样
• EXT TRQ IN(配套选配TS-0873):512/1024/2048/4096/8192/角度 采样
(仅在手动 (N) 时可以进行角度采样, 并且测量时间限制为60秒或120秒。)
◎扫描测量 测量时间 取决于数据的数量 512:2~1000秒 1024:4~1000秒
数据数 • SS/MD:512 / 1024
• TH:2048 / 4096
• TH高速响应(配套选配TS-0871):10240 / 20480
•RH/TQ(配套选配TS-0882):10240 / 20480
• EXT TRQ IN(配套选配TS-0873):512 / 1024
◎步进测量 测量步数 2~ 128步
由上下限转矩或上下限转速、步幅自动计算得
步进时间 5 ~ 100 秒
◎模式测量 模式数 1~128
反复次数 1~10
模式执行时间 1~ 100 秒
监控显示 数值显示:最多可同时显示100个测量项目   趋势显示:以时间轴方式表示
图形显示 所测数据可被任意设置为X轴或Y轴,并进行显示
可扩大/缩小图形,并设置曲线颜色和线条的粗细
可以在图形上插入文字框(加入注释等文字,并保存文档)
可登录游标,最大值搜索功能,图形重叠表示,最大16数据文档。
表格显示 显示所测数据的一览表,并带有数据编辑功能
比较功能 能在所测量项目中设置上下,最大6项目各最大4点,与测量值进行比较,显示并输出比较结果。
MT系列传感器扩展接口 2通道,可扩展至4通道(选购件:2通道)
保存测量结果 可将测量结果以专用格式或文档格式进行保存
电脑配置规格

CPU Intel ® ™ Core® i5 以上
内存:4 GB 以上
HDD/SSD 256 GB以上
光驱:CD-ROM(必须,安装应用软件用)
OS:Microsoft ® Windows ®10 PRO(64bit)·日语或者英文版本 ·1803版本以上
显示器1366 × 768以上
LAN Ethernet 100BASE-TX
※以上规格满足的电脑也希望进行实际确认确保正常运行。

电源 AC100 ~ 240 V ± 10 % 50/60 Hz
消費電力 约200 VA以下(当使用AC 100 V时)
绝缘阻抗 10 M Ω以上(电压DC500 V)
耐电压 AC1500 V 1分钟
温湿度 使用温度范围+5 ~ +35°C
使用湿度范围+30 ~+80 % RH(不结露)
保存温度范围-10 ~+55 °C
保存湿度范围+30 ~+80 % RH(不结露)
环境高度等 污染度2
设置范畴2 室内使用
最大高度 2000 m
不结露
无腐蚀性气体
外观尺寸 420(W)× 149(H)× 450(D)mm以下
重量 约15 kg
符合标准的种类
CE标识 低电压:2014/35/EU EN61010-1
EMC:2014/30/EU EN61326-1 1级 工业环境
RoHS:2011/65/EU EN50581
FCC CRF47 Part15 Subpart B A级
MT8*M** 没有CE标识
MT-0100系列, MT-0710系列不符合RoHS
附属品 AC电源线, 安装软件用光驱CD-ROM, USB电缆(2m)

TS-8700需要与MT系列配套使用。配套时需要配套调整费用。





选配件

型名 名称 備考
TS-0871 高速采样功能 对应TH系列传感器的高速采样功能(5.12 kHz)
TS-0872 转速模拟量脉冲输出 扭矩・转速的模拟电压信号输出功能,同时对应转速的脉冲信号输出功能。
TS-0873 外部扭矩模拟信号输入 扭矩传感器的模拟电压输出用于扭矩控制时使用。
TS-0874 传感器扩展接口 可连接4台为止的MT系列扭矩传感器。
TS-0875 BA-910B专用接口 连接BA-910型功率放大器时需要追加。
TS-0876 温度测量・温度触发功能 温度测量。附属品:温度传感器连接件8个。
TS-0877 角度测量・角度采样功能 使用外接编码器进行角度采样功能。 附属品:电缆侧连接件(R03-PB8M)
TS-0878 DS-3000同步功能 与DS-3000系列数据分析系统进行同步测量功能。
TS-0881 电源功率仪数字通信功 由其他品牌的电源功率仪的测量数据通过LAN进行读取的功能。
TS-0882 TQ/RH 系列对应功能 可使用TQ/RH 系列扭矩传感器。
