OS-4100 DS-5000
损耗因数计算工具 OT-0450
新产品
根据JIS K 7391记载的计算公式，从多层试验片的测量结果中
计算出减震材料单体的损耗因数和杨氏模量
损耗因数是机械振动领域和高分子材料领域中用来表示振动衰减性能的指标之一。损耗因数较大的减震材料通常用于粘贴在结构物表面，以减少振动和降低辐射噪声。
本工具根据使用OS-4100频率响应分析软件测得的多层试验片（在基材上粘贴了减震材料）的测量结果，计算出减震材料本身 的损耗因数和杨氏模量（纵向弹性模量，拉伸弹性模量），以揭示减震材料的振动衰减性能。
特长
对应于悬臂梁法（一端固定定常加振法）和中央激励法（中央支撑定常加振法）
可支持JIS K7391标准描述的两种方法。这两种是通过强制振动短条形试验片获得的频率响应函数[机械阻抗（力/振动速度）或导纳（振动速度/力）]的峰值，利用半高带宽法来求取损耗因数方法。
对应三层试验片（夹心型、双面粘贴型）
对于像减震钢板那样将减震材料夹在双面之间的试验片，以及在基材的双面粘贴减震材料的试验片，也可以计算减震材料自身的损耗因数和杨氏模量。
能够将不同温度条件的结果汇总显示在一个图表中
减震材料通常不仅具有频率特性，还具有温度特性。通过使用恒温恒湿试验箱进行温度测试，可以将多个温度下测得的结果叠加显示。
系统构成
悬臂梁法损耗因数测量系统
将试验片的一端固定，另一端保持自由状态，通过施加激振力引发弯曲振动从而测量损耗因数。
系统构成
（右上的图表是频率响应函数的测量示意图）

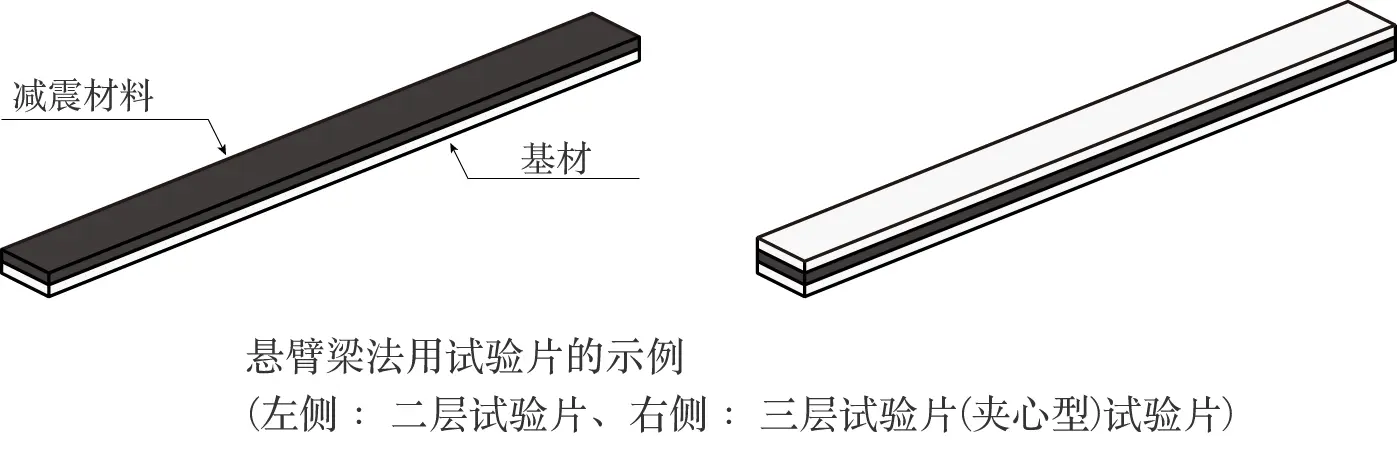

试验片示意图
频率响应分析软件 OS-4100
（频谱特性分析仪・频率特性分析仪）
频率响应分析软件是一款可以快速且高精度地测量出机械结构的振动特性、扬声器的声学特征、电机的控制特性、伺服分析、耦合器的响应度、电池阻抗等各种被测物的频率特性的专用软件。
中央激励法损耗因数测量系统
両支撑两端自由的试验片的中央，通过施加激振力引发弯曲振动从而测量损耗因数。
系统构成
（右上的图表是频率响应函数的测量示意图）
试验片示意图
频率响应分析软件 OS-4100
（频谱特性分析仪・频率特性分析仪）
频率响应分析软件是一款可以快速且高精度地测量出机械结构的振动特性、扬声器的声学特征、电机的控制特性、伺服分析、耦合器的响应度、电池阻抗等各种被测物的频率特性的专用软件。
测量示例
通过OS-4100频率响应函数的测量结果画面
在OT-0450上输入测量条件
计算结果
损耗因数
杨氏模量
规格
文件格式
| 导入文件格式 |
CSV（OS-4100输出的衰减比列表数据） |
|---|---|
| 导出文件格式 | XLSX（报表文件） |
相关标准
- JIS K7391:2008 无约束型减震复合梁的振动衰减特性试验方法
- JIS G0602:1993 减震钢板的振动衰减特性试验方法
相关信息
最終更新日:2024/11/08
