SQシリーズ音質評価システム (販売終了）

　
（OS-2740が後継機となります）

音質評価ソフトウェアとバイノーラル録音

	音響計測関連　製品群概要
	音質評価とは（技術レポート）
	FAQ (よくある質問）
	製品カタログ　(PDF)
	音響・振動技術相談

人間が音を聞いたときの感覚を心理音響評価量として定量化する音質評価ソフトウェア２種；

WS-5150 音色シミュレーションソフト
WS-5160 PCベース音質評価ソフト

と対象とする音を人間の聴感に近く録音することを可能とするバイノーラル録音システムとの組み合わせにより最新の心理音響技術による感覚量評価を可能とします。

人間の身の回りには、自動車や、事務機、家電製品など音を発生するものが数多くあります。これらの音を低減しようという努力が従来から続けられて来ましたが、音のエネルギを低減することだけでは効率が悪いため、人間が不快と感じる音の性質を改善し、さらには心地よい音を積極的に作り出そうとする方向に動き始めました。

音質評価ソフトウェア＋バイノーラル録音システムは、そうした動きに伴って求められるようになった「人間の聴覚に対応した評価」を行います

心理音響評価量

ラウドネス	音の大きさ感。	人間が聞いたときの、音の大きさ・小ささの感覚の評価量。
シャープネス	音の鋭さ感。	周波数成分に依存する評価量（音に含まれる高周波成分が多いと大きい）。
ラフネス（WS-5160のみ）	音の粗さ感。	音が早く変動する場合に生じる粗さ感の評価量。
変動強度（WS-5160のみ）	音の変動感。	音の大きさがゆっくりと変動している場合に生じる感覚の評価量

構成システム

各構成システムページへリンクしています

WS-5150音色シミュレーションソフトウェア＋ SQシリーズバイノーラル録音システム

WS-5160 PCベース音質評価ソフトウェア＋ SQシリーズバイノーラル録音システム

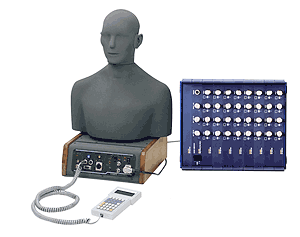

■ SQ-3200/3100 バイノーラル録音システム

バイノーラル録音システムとは、聴感実験を行うために実験の対象音をなるべく人間に近い音響特性で録音するシステムです。一般のステレオ録音とは違い、人間の頭部を模したダミーヘッドの外耳道入口部分にマイクをセットすることにより、対象音を人間の聴感に近く録音できます。
また、当社バイノーラル録音システムは、以下のような特長を持つため、被験者による聴感実験以外にも、心理音響評価や音声明瞭度評価などのデータにも利用することが出来ます。

特長

指向特性と寸法はＩＥＣ９５９およびＤＩＮＶ４５６０８に適合
差込式の両耳は丈夫なシリコンゴム製。頭部、トルソ、耳の形を精密に形成することにより、人間の耳にきわめて近い音響指向性を実現
アナログおよびデジタル出力が可能
RPM信号入出力が可能

SQ-3210　
車載用バイノーラル録音システム

SQ-3220
車載用高精度バイノーラル録音システム

SQ-3110
一般用バイノーラル録音システム

自動車車載用。座姿勢の作業に伴う音の評価に最適
首と胴体にチルト機構（可動）を採用
ベースユニット（アンプ部）の引き出しに
ＤＡＴレコーダ（オプション）が収納可能
バッテリ電源を内蔵

一般用。音響実験室などにおける計測に最適
マイクスタンドに設置可能

概略仕様

型名	SQ-3210		SQ-3220	SQ-3110
周波数帯域	1Hz～22kHz
ダイナミックレンジ	>110dB
歪み率	<0.01%
最大入力音圧レベル	136dBSPL（標準） 156dBSPL（オプション）
入力インピーダンス	10kΩ
高域通過フィルタ	遮断周波数：1Hz（12dB/oct.）、22.4Hz（30dB/oct.）
Ａ/Ｄコンバータ	サンプリング周波数：48kHz オーバサンプリング：64倍分解能： 16ビット	サンプリング周波数：48kHz オーバサンプリング：64倍分解能： 24ビット			サンプリング周波数：48kHz オーバサンプリング：64倍分解能： 16ビット
フィルタユニット	DSP：2個計算能力：66MIPS 演算精度：48ビット
周波数特性補正フィルタ	FC、DC、LC、FH、IH その他60までのフィルタをRS232でロード可能
出力端子	アナログ出力、ダイナミック形ヘッドホン出力、静電形ヘッドホン出力、デジタル出力（SPDIF、AES/EBU）、RPM出力
RPM 入力端子	あり

Revised： 2003/02/17
