 音色シミュレーションソフトウェア WS-5150
騒音計 製品紹介
DS-2000 製品紹介
「音質評価とは」(技術レポート)
製品カタログ (PDF)
音響・振動技術相談

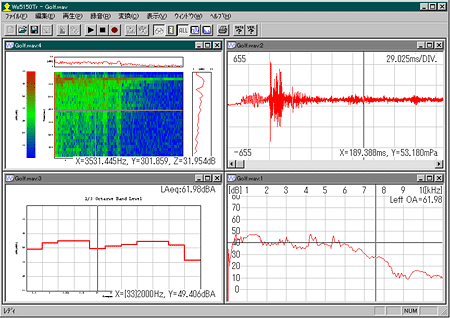

データ画面(音色シミュレーション 4画面表示)



音には、騒音と呼ばれる耳に心地良くない音や、音楽と呼ばれる楽しい音それぞれがあります。一方、機械が作動すると必ず音がします。そんな実際音から加工し、静かにするだけでなくより快適な音にするにはどのように加工すると良いのかをシミュレーションできるのが、この ソフトウェアです。実際の音を、ソフトウェアで加工し、聞き比べることが簡単な操作でWindowsの環境下で行えます。加工は、時間軸と周波数軸の両方が用意されています。、定常音のみならず、回転体のように 回転速度が変化する対象には、回転速度にトラッキングして行うことが可能です。打撃音のような過渡音に対しても威力を発揮しまので、あらゆる発音体が対象となります。従って、OA機器、家電、工作機械、自動車、スポーツ等あらゆるジャンルで活躍しているのが、音色シミュレーションです。もちろん、信号が加速度振動でも同様に音としてシミュレーションできます。



特長

  • シンプルでローコストなシステム構築を実現

  • Windows 環境下での32 ビットアプリケーション及び統一された操作性

  • 周波数―時間軸変換に高速演算処理手法を実現

  • 回転成分に依存する次数比による編集及び1/3 オクターブバンドによる編集が可能

  • 加工前後のデータファイル化(Wave フォーマット)が可能

  • 編集履歴は伝達関数(遮音特性)として保存が可能。また測定した材料の伝達関数を遮音特性として随時読み出しし、その特性でフィルタリング編集及び再生が可能

  • FIR フィルタリング方式を採用

構成図



適用例

自動車関連

車内騒音・ワイパー作動音・ドア閉め音・ドアミラー開閉音・エアコン吹き出し音・エアコン駆動音・
サスペンションのダンパー音・排気音・マフラー音・ギヤ音・ノッキング音・ヒューエルポンプ音等

OA機器

プリンタ作動音・コピー機掃引音・モータ駆動音

家電関連

コンプレッサー・冷蔵庫・掃除機・ドライヤー・洗濯機等

電機関連

タービン回転音・ポンプ回転音・エレベータ上昇下降音

その他

ゴルフクラブ打音・テニスラケット・リール作動音



仕様

<分析機能>

音質評価量 定常ラウドネス/定常シャープネス
物理量分析 FFT/IFFT/ヒルベルト変換/周波数応答関数/ウェーブレット/回転次数比分析
表示 スペクトル/カラーマップ/タイムトレンド/リスト表示



<編集機能>

時間軸 部分削除・切取・コピー・貼付け/振幅レベル増加減 テーパー処理/ファイルの合成/リサンプリング
周波数軸 指定周波数範囲のレベル増加減(狭帯域、1/3 オクターブバンド) フィルタレベルの直線補間/定型フィルタ(A/B/C特性)
WAVEファイル作成機能 サイン波、矩形、三角、鋸、AM/FM変調、サインスイープ、ランダムノイズ



<録音・再生>

録音チャンネル モノラル(1 ch)/ステレオ(2 ch)切替可能
録音サンプリング周期 11.025/22.05/32/44.1/48 kHz (音質評価は 48kHz のみ対応)
録音時間 最大 300 秒
再生 指定範囲/繰返し再生



<推奨パソコン仕様>

CPU Pentium III (400 MHz)以上
RAM容量 RAM 256 MB以上
ハードディスク容量 1 GB 以上
適応OS Windows 95/98/2000/NT/ME/XP
その他 PCIバススロット(デスクトップの場合ハーフサイズ以上)

(注:DS-2000シリーズと組合せてご使用の場合は制限が増えますので注意下さい。)



<入出力>

入出力 DS-2000シリーズ データステーション、または、推奨サウンドボード "Card Deluxe"(ディジタル・オーディオ・ラボ製)
読込可能ファイル形式 ウェーブ(*.wav)、CF・DSシリーズバイナリ(*.dat),DSシリーズタイムレコーディング(*.rcd)、 DS-2000シリーズレコードファイル(*.orf)



<周辺機器(別売)>

  • 計測用マイクロホン&プリアンプ
  • マイクアンプ
  • モニタ用スピーカー
  • ヘッドホン

<価格>

(税込
(パソコン、DS-2000データステーション、サウンドボード、および周辺機器は含まれません)

*Windows® 2000,Windows® XP, Microsoft® Excel は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
*Pentium®は米国Intel Corporationの米国及びその他の国における登録商標です。

Revised: 2005/10/17
