USB対応 多チャンネル用ディジタルゲージカウンタ DG-3000シリーズ

DG-3350は販売終了しました
ディジタルゲージ関連 製品群概要
FAQ (よくある質問)
外観図ダウンロード (DWG/PDF)
製品カタログ (PDF)
アプリケーション e-見積
ユーティリティプログラムダウンロード

DG-3350は販売終了 DG-3350(販売終了)
DG-3000シリーズは寸法・変位測定用の多チャンネルディジタルゲージカウンタ。最小8チャンネルから最大48チャンネルまで6機種を用意。お客様の用途に合わせて最適なモデルを選択できます。組み合わせ可能な当社製リニアゲージセンサは、高分解能型HSシリーズ以外は全て対応。USBインタフェースと標準付属のデータ転送ソフトウェアにより、ソフトウェアを一からプログラミングする煩わしさもなく、パソコンに接続するだけで簡単に多チャンネルデータ転送・データ処理システムが構築可能です。

車体や構造物の荷重試験など、複数ゲージセンサからの信号の同時処理を必要とする用途に最適です。持ち運びに便利な小型・軽量設計ですので、設置場所を選びません。

特長

  • 測定ポイント数に応じて、8、16、24、32、40、48 chと6種類のモデルを用意

  • FA化に適した多点測定データ(Max. 48 ch)をUSBを介してPCに高速転送

  • 外部からの制御信号によりデータの同期サンプリング、カウンタのゼロリセットが可能

  • データ転送ソフトウェアを標準付属、パソコンと繋ぐだけで直ぐに測定・データ処理が開始できます

  • 小型・軽量なので持ち運びにも便利、設置場所を選びません



システム構成例

大型成型品の荷重変位測定

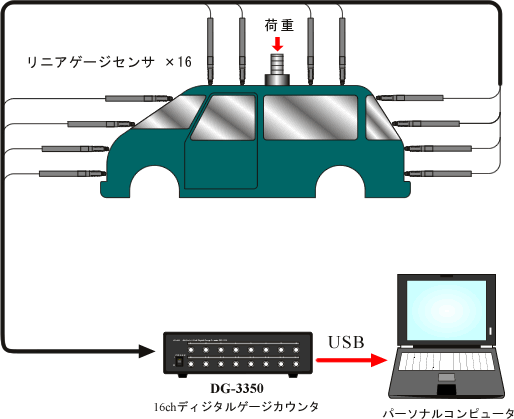

自動車のボディやドアに、ある一定の荷重を徐々に加え、その時の測定点の変位を多チャンネルで測定し、測定データをパソコン上でデータ処理します。荷重-変位の関係からボディの強度がわかります。



データ転送ソフトウェア画面例

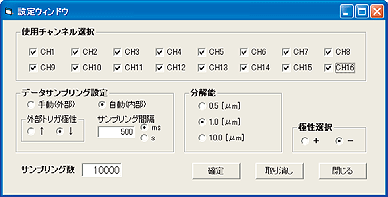

設定画面例

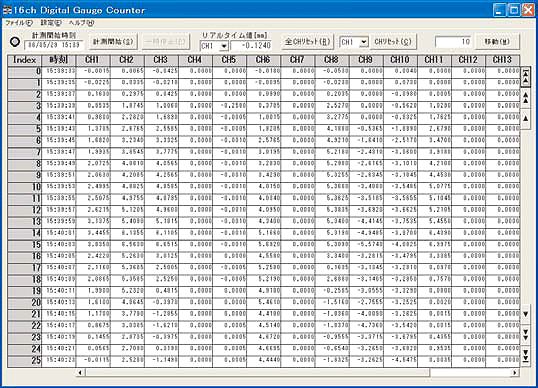

測定印字画面例





→ リニアゲージセンサ
測定範囲と分解能・分類一覧
(ここをクリック)

(PDF 167KB)

ゲージセンサ分類一覧

仕様

計数信号入力部

入力チャンネル数

8、16、24、32、40、48 ch

適応リニアゲージセンサ

GS/BS シリーズリニアゲージセンサ (HSシリーズセンサは不適合)

信号波形

90°位相差信号(方形波)

入力レベル Hi:3~5.25 V
Lo:0~1.4 V
最大入力周波数 300 kHz(当社リニアゲージセンサ使用時)
入力コネクタ R03-R6F(多治見無線)
外部制御入力信号 RESET、TRIG(無電圧接点信号<オープンコレクタ>、開放電圧:約 DC 5V、短絡電流:50mA Max)、RESET & TRIG信号入力コネクタ:BNC

データ転送ソフトウェア

動作環境  OS: Windows 2000、XP、Vista、7 32bit 日本語版
アプリケーション:Excel 2000/2002/2003/2007/2010
インタフェース:USB 2.0(必須)
USBコネクタ Bタイプ
リアルタイム表示 選択した 1ch のみリアルタイムにデータ表示
データ表示 選択されたチャンネルのみ測定データ表示
機能 測定開始/一時停止/測定終了/データ保存
センサ分解能 0.5/1/10 μm
サンプリング時間 1 ~ 3600(s)、100 ~ 36,000(ms)
サンプリング時間単位 ms、s
サンプリング間隔 0.1 秒(最小間隔時間)
サンプリング回数 約 65,000 回(Excelに依存)

一般仕様

電源 AC 100~240 V(50/60Hz)
消費電力 約 10 VA 以下
使用温度範囲 0~40 ℃
外形寸法 320 (W)×280 (D)×66 (H) mm (DG-3250)
320 (W)×280 (D)×88 (H) mm (DG-3350)
質量 約 2.5 kg (DG-3250)
約 2.9 kg (DG-3350)
付属品 電源ケーブル、変換アダプタ(CM-33)、データ転送ソフトウェア、ゴム足
価格 DG-3250 (8 ch用):別途見積り(価格は最寄りの営業所にお問い合わせ下さい)
DG-3350(16 ch用): (税込

※ 24ch以上のモデルにつきましては、別途お問い合わせください

DG-3000シリーズ ダイナミックリンクライブラリ(DLL) 取扱説明書ダウンロード

本体にソフトウェアは標準付属しておりますが、お客様ご自身で作成される場合、この取扱説明書を参照下さい。

ダウンロード
( DG-3000シリーズ ダイナミックリンクライブラリ取扱説明書 PDF 79KB )

Revised: 2013/04/19
