計測機器システム構成例・活用事例

建設現場では様々な騒音が発生します。その中でも建設機械は大きな騒音源のひとつです。国土交通省の「低騒音型・低振動型建設機械の指定に関する規程」では騒音基準値を下回るものを「低騒音型」と指定しているように、建設機械も周囲の環境を考え低騒音化が進んできています。

音響パワーレベルは、ある面を1秒間に通過する音のエネルギーをデシベル表示したものを指します。建設機械の音響パワーレベルは建設機械を取り囲むように仮想の半球面上または平行六面体上で測定した、建設機械から放射される全音響パワーを指します。

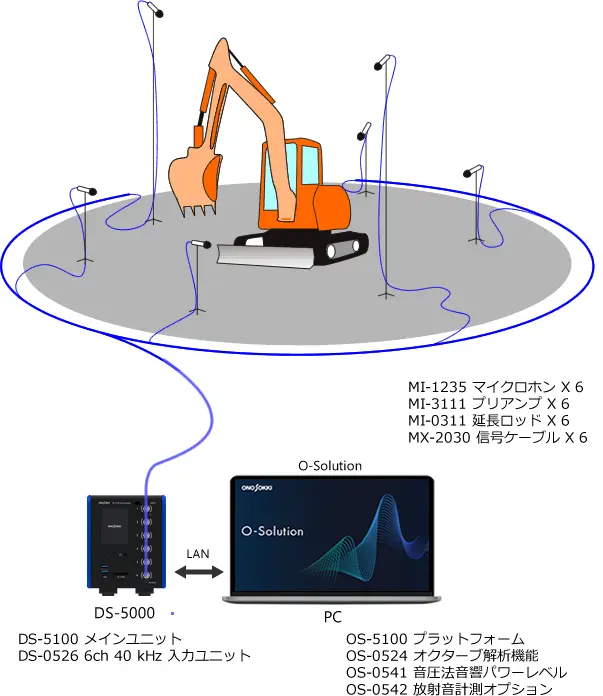

建設機械を取り囲むように仮想の半球面上または平行六面体上マイクロホンを設置します。これらの表面上各測定点での音圧レベルを測定し、その結果から音源の音響パワーレベルを算出します。

建設機械を取り囲む面上の平均音圧レベルを求め、その結果より音響パワーレベル L_W を算出します。

ここで；

	型名	品名	備考
1	DS-5000	◆DS-5100 メインユニット ◆DS-0523 6ch 40 kHz 入力ユニット	6ch
1	O-Solution	◆OS-5100 プラットフォーム ◆OS-0524 オクターブ解析機能 ◆OS-0541 音圧法音響パワーレベル ◆OS-0542 放射音計測オプション
2	MI-1235	1/2インチ計測用マイクロホン	6本、10 Hz〜20 kHz
3	MI-3111	同上用プリアンプ	6ヶ
4	MX-2030	マイクロホン延長ケーブル（30m）
5		多点マイクロホントラバース装置
6	O-Solution用	PC

JIS 規格の詳細はPDFファイルとして閲覧することが出来ます。
下のリンクページ右上段にある「日本工業標準調査会」ボタンにマウスオーバさせると現れる記載に従ってください。

	国土交通省	「低騒音型・低振動型建設機械の指定に関する規程」
	JIS A 8305:1988	「建設機械の騒音の音響パワーレベル測定方法」ISO 4872:1978）
	JIS A 8317-1:2001	「音響―土工機械の発生する周囲騒音の測定―動的試験条件」（ISO 6395:1988）
	ISO 6393:1998	「Acoustics-Measurement of exterior noise emitted by earth-moving machinery -- Stationary test conditions 」

建設機械の音響パワーレベル計測結果（プリント出力）＜PDFファイル 2ページ 40kB＞

自社の設備や測定ツールを利用した、自動車の評価試験や音響・振動試験（出張測定含む）をお引き受けします。
また、お客様の困り事や課題に対するコンサルティングもお引き受けします。課題設定から、現象把握、効果確認まで、お客様の解決プロセスをご支援します。

詳しくはこちらのページを参照ください。
