製品写真(TS-7700B トルクステーション Pro. システム)

パソコン
MT シリーズ検出器 + TS-7700Bトルクステーション PRO

TS-7700B トルクステーションは、MT シリーズ検出器 と組合せ、モータやモータドライバの製品検査、研究開発を行なう上で必要とするデータを簡単な操作で自動測定するシステムです。トルク、 回転速度の他、最大 16 種類の入力信号を同時測定し、諸特性をグラフィカル表示します。



帳票作成機能やOK/NG判定機能などをプラスし、品質管理用途にも使いやすい仕様としました。 さらに、パソコンとの親和性を向上させ、数値データを表計算ソフトに出力したり、グラフをクリップボードに取り込んで他のアプリケーションで利用したりすることも簡単に行うことが出来ます。また、TS-7700B システムは、最近モータの効率化・静音化に重要なデータとされているコギングトルクの測定に対応した検出器と組み合わせ、グラフ表示することもできます。



TS-7700B トルクステーション用として豊富な MT シリーズ検出器 をラインアップ、多種多様なモータの特性測定をサポートします。



特長

測定結果の自動保存

測定結果を操作無しにファイル保存することが出来ます。ファイル名の入力操作を省略でき、測定を短時間化できます。


指定値データ出力
指定したポイントの測定値を一覧表示。素早く測定値を確認できます。


測定データの2次処理機能

低回転時の変動データのスムーズ化や、数回分のデータ合成、無負荷データの追加など、測定データを活用するための様々な処理機能を標準装備。


コンパレータ機能
上下限を設定し、比較判定可能。判定結果は、画面上に表示し、外部に出力することが出来ます。



トルクリップル・コギングトルクの成分分析機能

1回転中に生じる周期的な変動の大きさを周期別に分解、全体のトルク変化に影響を与える要因を明らかにします。



試験電圧設定機能

DC 電源器の電圧を RS-232C でリモート設定可能。(適合機種はお問い合わせ下さい)



パワーメータの設定機能

パワーメータの測定レンジを RS-232C でリモート設定可能。(適合機種はお問い合わせ下さい)

データ例

モータ特性をグラフ表示

データ画面(モータ特性グラフ)

効率の演算表示が可能

データ画面(効率演算表示)

テーブル表示(表計算ソフトでデータの2次利用が可能)

データ画面(テーブル表示)

コギングトルク表示例(プリントアウト)

データ画面(コギングトルク表示)

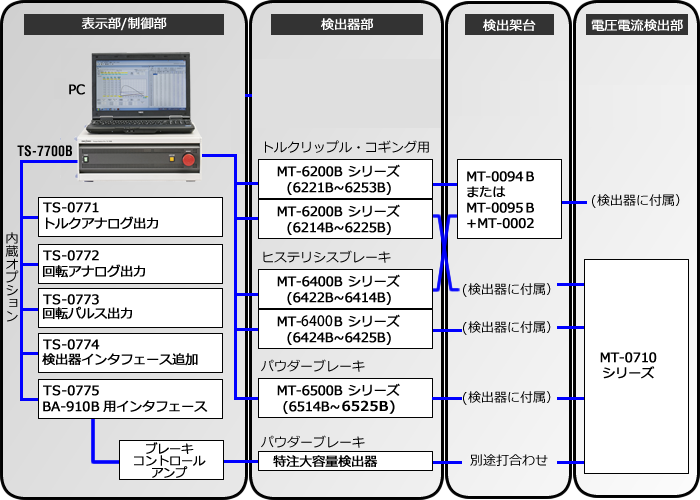

構成

イラスト(システム構成図)

概略仕様

<詳細情報はこちらをクリック>
測定対象モータ DCモータ、ACモータ(ステッピングモータを除く)
測定項目 トルク、回転、電圧信号入力データ
トルク入力 当社専用検出器
回転入力 当社 MP-981 または RP シリーズ検出器信号
アナログ入力 0 ~ ±10 VDC、16チャンネル、16 bit A/D
測定精度
(1秒平均)
トルク:±0.2 %/フルスケール
回転:±0.02 %/フルスケール
アナログ:±0.2 %/フルスケール
演算式設定 4通り(四則演算)
入力信号、既演算データから演算項目を定義可能
測定条件設定 トルク検出器、回転検出器設定
制御方式:回転制御/トルク制御、測定モード:自動/手動
ファイル名を付けて保存可能
計測機能 スイープ計測:計測時間 2 ~ 1,000 秒、データ数 512 または 1024
一定値計測:計測時間 2 ~ 100,000 秒、データ数 512 または 1024
ステップ計測:ステップ数 最大 128、ステップ時間 5 ~ 100 秒
パターン計測:パターン数 最大 128、移行時間 0 ~ 100 秒
重ね書き計測、4ポイント計測
モニター表示 数値表示:最大 23 項目同時表示
トレンド表示:時間軸表示
グラフ表示 測定データから X 軸・Y 軸を指定して表示
グラフ拡大/縮小、線色・線幅指定可能
コメント入力可(グラフ上への文字表示、登録可能)
カーソル、ピークサーチ機能
テーブル表示 測定値の一覧表示、データ編集機能
コンパレータ 指定項目の上下限を指定(最大 20 点)、判定結果の表示・出力
MT検出器用I/F 2チャンネル、オプションにより+2チャンネル
測定結果保存 パソコンの記憶装置による、専用形式またはテキスト形式
組合せパソコン OS:Windows 7 professional(32bit版)、Windows 7 professional(64bit版)、
Windows 10 professional(64bit版)
CPU:Pentium 4 以上
メモリー:512 MB 以上
必要 I/F:USB 2.0 ×1、CD-ROMドライブ
(※全てのパソコンでの動作を保証しておりません)
使用温度範囲 5 ~ +35 ℃
使用電源 AC 100 ~ 240 V、50/60 Hz
消費電力 100 VA (AC 100 V)以下
質量 約 14 kg
付属品 AC 電源コード、アプリケーション CD-ROM、USB ケーブル(2m)
価 格 (税込
<TS-7700B 本体の他にMTシリーズ検出器並びにモータ用検出架台等が必要です。>
*上記価格にはパソコン 並びにMTシリーズ検出器を含みません。また、MT シリーズ検出器との組合せ調整費用が別途必要です。

オプション

TS-0771
トルクアナログ出力

(税込

出力形式 : 電圧 0 ~ ± 10 V /フルスケール
応答性 : 16 ms ~ 1 s
TS-0772
回転速度アナログ出力

(税込

出力形式 : 電圧 0 ~ ±10 V /フルスケール
応答性 : 16 ms ~ 1 s
TS-0773
回転パルス出力

(税込

出力内容 : 回転入力信号 を整形した出力
出力形式 : オープンコレクタ出力を340Ωの抵抗で+ 5 Vにプルアップして出力
TS-0774
検出器インタフェース追加

(税込

検出器接続コネクタを2 チャンネル追加
使用するコネクタはパソコンの操作で切換え
TS-0775
BA-910B用インタフェース

(税込

MT-6555B、6516B、6526B を使用する場合に必要
